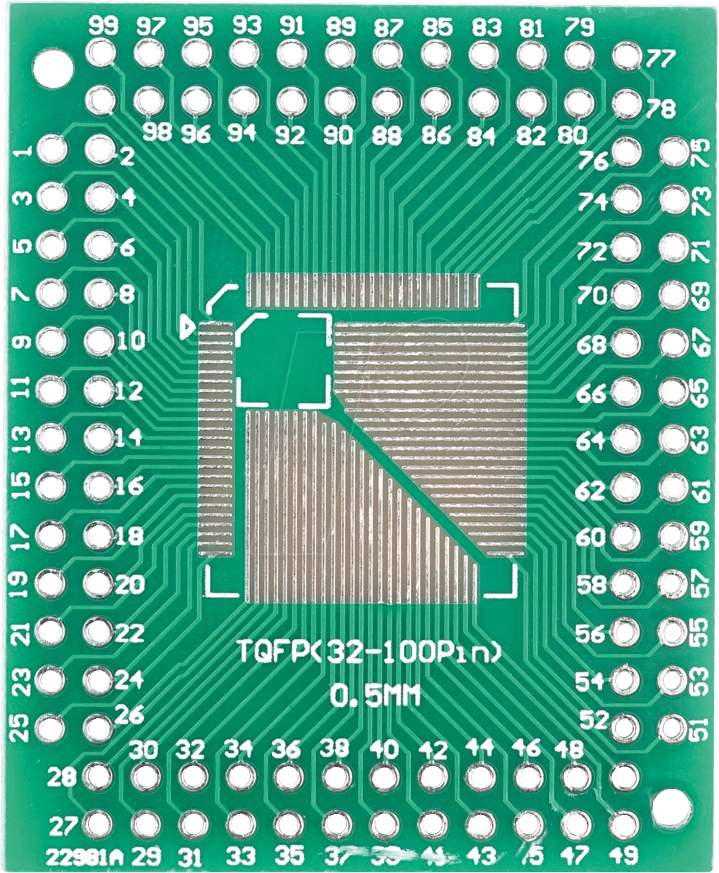

Effiziente Prototypenentwicklung mit dem BB TQFP1 SMD Breakout Adapter
Der BB TQFP1 SMD Breakout Adapter wurde entwickelt, um die Herausforderungen bei der Anbindung von TQFP-Mikrocontrollern und ICs an Standard-Prototyping-Boards oder Testaufbauten zu überwinden. Dieses essenzielle Werkzeug richtet sich primär an Elektronikentwickler, Hobbyisten und Ingenieure, die präzise und zuverlässige Verbindungen für ihre Designs benötigen, ohne aufwendige Löt- oder Spezialwerkzeuge zurückgreifen zu müssen.
Problemstellung und Lösung durch BB TQFP1
Die Integration von Oberflächenmontage-Bauteilen (SMD), insbesondere von TQFP-Gehäusen mit feinen Pin-Abständen, in klassische Breadboards oder Testumgebungen stellt oft eine erhebliche Hürde dar. Standard-Breakout-Boards sind häufig auf spezifische Pin-Raster beschränkt und bieten keine flexible Unterstützung für verschiedene TQFP-Größen. Der BB TQFP1 löst dieses Problem, indem er eine universelle und doch präzise Schnittstelle für TQFP32, TQFP44, TQFP64, TQFP80 und TQFP100 Gehäuse bietet. Dies ermöglicht eine schnelle und sichere Anbindung, reduziert das Risiko von Kurzschlüssen und vereinfacht den Debugging-Prozess erheblich.
Überlegene Flexibilität und Präzision
Im Gegensatz zu starren, auf einzelne TQFP-Größen zugeschnittenen Breakout-Adaptern zeichnet sich der BB TQFP1 durch seine herausragende Vielseitigkeit aus. Er ermöglicht die einfache Adaption einer breiten Palette von TQFP-Gehäusen auf einen standardisierten Pin-Raster, der mit den meisten Prototyping-Systemen kompatibel ist. Dies eliminiert die Notwendigkeit, für jede neue Bauteilgröße ein eigenes Breakout-Board zu beschaffen, was Zeit und Kosten spart.
Hochwertige Verarbeitung für zuverlässige Ergebnisse
Die Konstruktion des BB TQFP1 legt Wert auf Langlebigkeit und Signalintegrität. Die verwendeten Materialien und die präzise Fertigung garantieren eine stabile Verbindung und minimieren Signalverluste, was für empfindliche elektronische Schaltungen von entscheidender Bedeutung ist. Die klar definierten Lötpads und Anschlussflächen erleichtern das Anschließen von Kabeln oder die Nutzung von Steckverbindern.
Vorteile des BB TQFP1 Entwicklerboards
- Umfassende TQFP-Kompatibilität: Unterstützt mühelos TQFP32, TQFP44, TQFP64, TQFP80 und TQFP100 Gehäuse, was eine hohe Flexibilität für unterschiedliche Projekte bietet.
- Schneller Prototypenaufbau: Ermöglicht die zügige Integration von SMD-Komponenten in bestehende Test- oder Breadboard-Aufbauten.
- Reduzierung von Fehlern: Die präzise Gehäuseform und die klaren Anschlussflächen minimieren das Risiko von Lötfehlern und Kurzschlüssen.
- Verbesserte Testbarkeit: Vereinfacht den Zugriff auf einzelne Pins für Messungen und Debugging.
- Wiederverwendbarkeit: Robustes Design ermöglicht den mehrfachen Einsatz in verschiedenen Entwicklungsprojekten.
- Vereinfachte Fehlersuche: Klar definierte Anschlüsse erleichtern die Identifizierung und Behebung von Problemen in der Schaltung.
- Kosteneffizienz: Reduziert die Notwendigkeit, für jede Bauteilgröße separate Adapter anzuschaffen.
Technische Spezifikationen und Konstruktionsmerkmale
Der BB TQFP1 Breakout Adapter ist ein Meisterstück präziser Elektronikfertigung, konzipiert für maximale Funktionalität und Zuverlässigkeit im Entwicklungsalltag. Jedes Detail wurde sorgfältig durchdacht, um den Anforderungen professioneller Anwender und ambitionierter Hobbyisten gerecht zu werden.
| Merkmal | Beschreibung |
|---|---|
| Unterstützte TQFP-Größen | TQFP32, TQFP44, TQFP64, TQFP80, TQFP100 (mit universellem Pin-Abstand-Layout) |
| Material des Trägermaterials | Hochwertige FR-4 Glasfaser-Epoxidharz-Leiterplatte (PCB) |
| Oberflächenveredelung der Lötpads | Verzinnte oder ENIG (Electroless Nickel Immersion Gold) Oberflächen für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Anschlussraster | Standard 2.54mm (0.1 Zoll) Raster für Kompatibilität mit Breadboards und Steckverbindern |
| Gehäusedesign | Präzise geformte Aufnahme für TQFP-Gehäuse zur sicheren Fixierung während des Lötens oder der Nutzung |
| Bestückung der Pins | Alle Pins des TQFP-Gehäuses werden auf separate, gut zugängliche Löt- oder Steckpads geführt. |
| Abmessungen (typisch) | Kompaktes Design, optimiert für den Einsatz auf Breadboards und in Testaufbauten, ohne unnötig Platz einzunehmen. |
| Einsatztemperatur (typisch) | Geeignet für den Einsatz im typischen Temperaturbereich von elektronischen Entwicklungsumgebungen (-40°C bis +85°C). |
Anwendungsbereiche und Einsatzmöglichkeiten
Der BB TQFP1 Breakout Adapter ist ein unverzichtbares Werkzeug in einer Vielzahl von Anwendungsbereichen, die die Anbindung und das Testen von TQFP-bestückten Mikrocontrollern und integrierten Schaltungen erfordern. Seine Flexibilität und Präzision machen ihn zur idealen Wahl für:
- Schnelles Prototyping: Entwickler können neue Designs schnell auf Breadboards oder mit Steckverbindern realisieren, ohne komplexe Platinenlayouts erstellen zu müssen.
- Debugging und Fehlersuche: Einfacher Zugriff auf alle Pins ermöglicht präzise Messungen und das Isolieren von Problembereichen in komplexen Schaltungen.
- Lern- und Ausbildungsprojekte: Studenten und Hobbyisten können leicht mit verschiedenen Mikrocontrollern experimentieren und deren Funktionalität verstehen lernen.
- Entwicklung von Testvorrichtungen: Erstellung von maßgeschneiderten Testaufbauten für die Massenproduktion oder Qualitätskontrolle von Elektronikprodukten.
- Retrofitting und Upgrades: Integration von moderneren Mikrocontrollern in bestehende Systeme, bei denen die ursprüngliche Pinbelegung angepasst werden muss.
- Prototypenbau für IoT-Geräte: Schnelle Entwicklung und Erprobung von drahtlosen Kommunikationsmodulen oder Sensorknoten.
- Entwicklung von Embedded-Systemen: Erstellung von robusten Prototypen für verschiedenste industrielle oder kommerzielle Anwendungen.
Häufig gestellte Fragen (FAQ) zu BB TQFP1 – Entwicklerboards – SMD Breakout Adapter, TQFP32/44/64/80/100
Was genau ist ein TQFP-Gehäuse?
TQFP steht für Thin Quad Flat Package. Es handelt sich um eine Art von SMD-Gehäuse für integrierte Schaltungen, das für seine geringe Bauhöhe und seine quadratische Form bekannt ist. Die Anschlüsse (Pins) sind gleichmäßig an allen vier Seiten des Gehäuses angeordnet.
Welche Vorteile bietet der BB TQFP1 gegenüber dem direkten Löten auf einer Platine?
Der Hauptvorteil liegt in der Flexibilität und der Schnelligkeit des Prototypings. Sie müssen keine individuelle Platine für jedes TQFP-Bauteil entwerfen und fertigen. Der Adapter ermöglicht ein einfaches Einstecken oder Löten auf einem Breadboard oder einer universellen Platine, was den Entwicklungsprozess erheblich beschleunigt und das Risiko von Fehlern bei der Platinenherstellung reduziert.
Ist der Adapter kompatibel mit allen TQFP-Größen?
Der BB TQFP1 ist explizit für die Größen TQFP32, TQFP44, TQFP64, TQFP80 und TQFP100 konzipiert. Er bietet eine universelle Schnittstelle, die diese gängigen Größen abdeckt. Bei sehr speziellen oder ungewöhnlichen TQFP-Varianten empfiehlt sich ein Blick auf die genauen Pin-Abstände und Abmessungen des zu verwendenden Bauteils.
Kann ich den Adapter dauerhaft in meiner Schaltung verwenden oder ist er nur für Prototypen gedacht?
Der BB TQFP1 ist primär für das Prototyping, das Testen und die Fehlersuche konzipiert. Aufgrund seiner Konstruktion und der Anschlussmöglichkeiten ist er hervorragend geeignet, um eine vorläufige Schaltung aufzubauen. Für eine finale, dauerhafte Integration in ein Produkt wird in der Regel eine kundenspezifische Platine empfohlen, um Platz und Kosten zu optimieren.
Wie werden die Pins des TQFP-Bauteils mit dem Adapter verbunden?
Das TQFP-Bauteil wird typischerweise auf eine dafür vorgesehene Aufnahme auf dem Adapter gelötet oder in einer Fassung platziert. Die Pins des Adapters, die nun mit den Pins des TQFP-Chips verbunden sind, ragen in einem standardmäßigen Raster (meist 2.54mm) heraus und können dann einfach mit Breadboards, Steckverbindern oder durch direkte Lötarbeiten weiterverarbeitet werden.
Welche Art von Lötpad-Oberflächen wird verwendet und warum ist das wichtig?
Die Lötpads sind in der Regel verzinnt oder mit ENIG (Electroless Nickel Immersion Gold) behandelt. Verzinnten Oberflächen bieten eine gute Lötbarkeit und einen Basisschutz vor Oxidation. ENIG bietet eine überlegene Lötbarkeit, eine längere Haltbarkeit und eine höhere Korrosionsbeständigkeit, was für kritische Anwendungen oder Langzeitprojekte von Vorteil ist.
Ist der BB TQFP1 auch für Anfänger im Bereich Elektronik geeignet?
Ja, der BB TQFP1 vereinfacht die Arbeit mit SMD-Bauteilen erheblich und ist daher auch für Anfänger sehr gut geeignet, die erste Erfahrungen mit komplexeren Bauteilen sammeln möchten. Er reduziert die Einstiegshürde beim Umgang mit feinen Lötstellen und ermöglicht das schnelle Ausprobieren von Mikrocontrollern.
