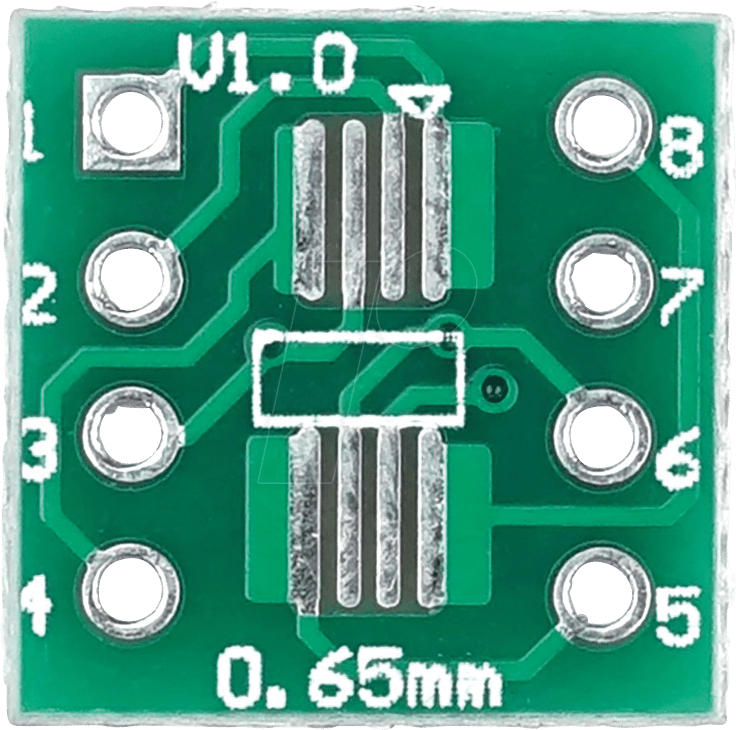

Präzise Prototypenentwicklung mit dem BB SOP8 SMD Breakout Adapter
Der BB SOP8 SMD Breakout Adapter ist die essentielle Lösung für Elektronikentwickler, Hobbyisten und Ingenieure, die mit SMD-Bauteilen in SOP8, SSOP8 oder TSSOP8 Gehäusen arbeiten. Dieses spezialisierte Werkzeug überbrückt die Lücke zwischen winzigen Oberflächenmontage-ICs und herkömmlichen Breadboards oder Lötvorrichtungen, wodurch das Prototyping, Testen und Debuggen erheblich vereinfacht und beschleunigt wird. Er bietet eine robuste und zuverlässige Schnittstelle, um die sonst schwer zugänglichen Pins von SOP-Paketen einfach anzuschließen und so Frustration bei der Arbeit mit SMD-Komponenten zu minimieren.
Überlegene Konnektivität und Vielseitigkeit für Ihre Projekte
Im Gegensatz zu improvisierten Lötverbindungen oder universellen Adaptern, die oft zu Kompromissen bei der Signalintegrität führen, bietet der BB SOP8 SMD Breakout Adapter eine dedizierte und präzise Anbindung. Seine durchdachte Konstruktion stellt sicher, dass jeder Pin des SOP8-Gehäuses zuverlässig auf zugänglichere 2.54mm-Rasterpins geführt wird. Dies eliminiert die Notwendigkeit komplexer Löttechniken für kleine SMD-Teile, senkt das Risiko von Kurzschlüssen und ermöglicht eine schnelle und fehlerfreie Integration in bestehende Schaltungen oder Testaufbauten.
Optimale Signalintegrität und Robustheit
Die Qualität der Verbindungen ist entscheidend für den Erfolg jedes Elektronikprojekts. Der BB SOP8 SMD Breakout Adapter wurde mit Fokus auf maximale Signalintegrität entwickelt. Die hochwertigen Leiterbahnen auf der Platine minimieren Signalverluste und parasitäre Kapazitäten, was besonders bei hochfrequenten oder empfindlichen Signalen von Bedeutung ist. Die präzise gefertigten Fassungen für die SOP-Bauteile sorgen für einen sicheren Halt, selbst bei häufigem Wechseln der Komponenten. Dies gewährleistet eine zuverlässige Performance und reduziert die Wahrscheinlichkeit von Messfehlern, die durch schlechte Verbindungen entstehen.
Anwendungsbereiche für Entwickler und Bastler
Dieser Breakout-Adapter ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen. Er eignet sich perfekt für:
- Entwicklung von Embedded Systems: Einfaches Anbinden von Mikrocontrollern, Sensor-ICs und Kommunikationsmodulen im SOP8-Format an Entwicklungsumgebungen.
- Schaltungsdebugging: Schnelles Einbinden von ICs in Testschaltungen zur Fehleranalyse und Verifizierung von Designs.
- Reverse Engineering: Sicheres Auslesen und Beschreiben von EEPROMs oder Flash-Speichern in SOP8-Gehäusen.
- Hobbyprojekte und Maker-Kultur: Ermöglicht es auch Einsteigern, mit SMD-Komponenten zu arbeiten, ohne aufwendiges Löten lernen zu müssen.
- Prototyping mit Standard-Breadboards: Überbrückt die inhärenten Schwierigkeiten, SMD-ICs direkt auf steckkompatiblen Boards zu verwenden.
- Qualitätskontrolle und Testverfahren: Standardisiert die Anbindung von SOP8-Komponenten in Produktions- und Testumgebungen.
Technische Spezifikationen und Design-Vorteile
Der BB SOP8 SMD Breakout Adapter zeichnet sich durch seine durchdachte Konstruktion und hochwertige Materialien aus, die eine lange Lebensdauer und zuverlässige Funktion garantieren.
| Eigenschaft | Detail |
|---|---|
| Gehäusetypen-Unterstützung | SOP8, SSOP8, TSSOP8 (Standardbreiten) |
| Rastermaß der Breakout-Pins | 2.54 mm (Standard-Breadboard-Raster) |
| Leiterbahnmaterial | Hochwertiges FR-4 Glasfaser-Epoxidharz |
| Oberflächenveredelung der Leiterbahnen | Bleifreies ENIG (Electroless Nickel Immersion Gold) für exzellente Lötbarkeit und Korrosionsbeständigkeit |
| Anzahl der Pins | 8 Anschlusspins pro Seite (für die 8 Pins des SOP-Gehäuses) |
| Abmessungen der Fassung | Präzise geformt für sicheren und stabilen Sitz der SOP-ICs |
| Bestückung | Einseitig für die Aufnahme des SOP-ICs; einseitig mit Lötpads/Stiftleisten-Anschlüssen |
| Montageoptionen | Möglichkeit zur Anbringung von Stiftleisten (nicht im Lieferumfang enthalten) für einfaches Stecken in Breadboards oder Anschlusskabel |
Einfache Handhabung und Integration
Die Verwendung des BB SOP8 SMD Breakout Adapters ist denkbar einfach. Setzen Sie den gewünschten SOP8-, SSOP8- oder TSSOP8-IC vorsichtig in die vorgesehene Fassung auf dem Adapter ein. Achten Sie dabei auf die korrekte Ausrichtung (oft durch eine Kerbe oder Markierung am IC und am Adapter gekennzeichnet). Anschließend können Sie an den auf 2.54 mm Rasterbreite ausgeführten Pins des Adapters Ihre Verbindungen herstellen. Ob Sie direkt Stiftleisten anlöten, um den Adapter in ein Breadboard zu stecken, oder Sie Kabel für spezifische Messungen an die Lötpads anschließen, die Integration in Ihre bestehende Entwicklungsumgebung ist nahtlos.
Maximale Kompatibilität mit Werkzeugen
Die standardisierten 2.54 mm Rastermaße der Breakout-Pins machen den BB SOP8 SMD Breakout Adapter universell kompatibel mit nahezu allen gängigen Elektronik-Werkzeugen und Komponenten. Dazu gehören:
- Standard-Breadboards und Prototyping-Platine
- Steckverbindungen und Jumper-Kabel
- Labornetzteile und Signalgeneratoren
- Oszilloskope und Logikanalysatoren
- Programmiergeräte für Mikrocontroller und EEPROMs
Diese hohe Kompatibilität erspart Ihnen die Anschaffung spezialisierter Adapter für jede einzelne Anwendung und macht den BB SOP8 zu einer kosteneffizienten und praktischen Ergänzung Ihres Werkzeugkastens.
Häufig gestellte Fragen zu BB SOP8 – Entwicklerboards – SMD Breakout Adapter, SOP8 / SSOP8 / TSSOP8
Welche IC-Gehäusetypen werden genau unterstützt?
Der BB SOP8 SMD Breakout Adapter unterstützt präzise die weit verbreiteten SMD-Gehäusetypen SOP8 (Small Outline Package), SSOP8 (Shrink Small Outline Package) und TSSOP8 (Thin Shrink Small Outline Package). Diese sind typischerweise durch eine Pin-Breite von ca. 3.9mm und eine Pin-Pitch von 0.65mm charakterisiert, was dieser Adapter mit seiner speziellen Fassung und dem daraus resultierenden 2.54mm Raster auf der Außenseite exakt abbildet.
Wie stelle ich eine Verbindung zu meinem Breadboard her?
Um eine Verbindung zu einem Breadboard herzustellen, empfehlen wir das Anlöten von Standard-Stiftleisten (2.54 mm Raster) an die entsprechenden Lötpads auf der Rückseite des Breakout-Adapters. Diese Stiftleisten passen dann direkt in die Löcher eines gängigen Breadboards, wodurch der IC sicher und steckbar in Ihre Schaltung integriert wird.
Kann ich diesen Adapter auch für das Programmieren von EEPROMs verwenden?
Ja, absolut. Der BB SOP8 SMD Breakout Adapter ist hervorragend geeignet, um ICs wie EEPROMs oder Flash-Speicher im SOP8-Gehäuse für das Auslesen oder Beschreiben an entsprechende Programmiergeräte anzubinden. Die präzisen Verbindungen stellen sicher, dass die Daten korrekt übertragen werden.
Welche Vorteile bietet dieser Adapter gegenüber direktem Löten?
Der Hauptvorteil liegt in der enormen Vereinfachung des Arbeitsprozesses. Direktes Löten von SMD-Bauteilen erfordert viel Erfahrung und Präzision, um Kurzschlüsse zu vermeiden und saubere Verbindungen zu gewährleisten. Der Breakout-Adapter eliminiert diese Schwierigkeit, indem er eine steckbare Schnittstelle bietet. Dies beschleunigt das Prototyping und Debugging erheblich und reduziert das Risiko von Beschädigungen an den empfindlichen ICs.
Ist der Adapter für Hochfrequenzanwendungen geeignet?
Dank der Verwendung von hochwertigem FR-4 Material und präzisen Leiterbahnen bietet der Adapter eine gute Signalintegrität, die auch für viele Hochfrequenzanwendungen ausreichend ist. Die minimale Induktivität und Kapazität der Verbindungen sind optimiert. Für extrem anspruchsvolle HF-Designs, bei denen jede einzelne Komponente des Signalpfads kritisch ist, sind jedoch stets spezifische Layout- und Komponentenauswahl erforderlich.
Muss ich den IC auf dem Adapter verlöten?
Nein, der IC wird in der Regel nicht auf dem Adapter verlötet. Er wird in eine dafür vorgesehene Fassung gesteckt. Dies ermöglicht ein schnelles Austauschen der ICs während des Prototyping- und Testprozesses.
