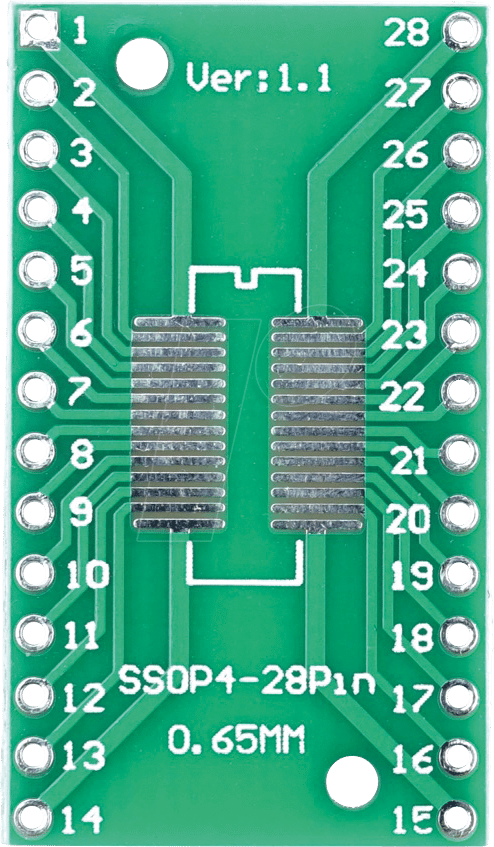

Präzision für Ihre Elektronikprojekte: Der BB SOP28 SMD Breakout Adapter
Haben Sie Schwierigkeiten, SMD-Bauteile mit Gehäusen wie SOP28, SSOP28 oder TSSOP2 an Prototypen-Boards oder Testequipment anzuschließen? Der BB SOP28 SMD Breakout Adapter ist die ideale Lösung, um diese Herausforderung zu meistern. Er wurde speziell für Entwickler, Hobbyisten und professionelle Elektroniker entwickelt, die eine zuverlässige und präzise Schnittstelle für die Integration von Oberflächenmontage-Bausteinen in ihre Schaltungen benötigen. Mit diesem Adapter wandeln Sie SMD-Bauteile mühelos in standardisierte Stiftleisten-Formate um.
Unverzichtbarer Helfer für SMD-Integration und Prototyping
In der modernen Elektronikentwicklung ist die Arbeit mit winzigen SMD-Bauteilen unvermeidlich. Die direkte Bestückung oder das Löten auf Lochrasterplatinen oder Breadboards kann jedoch extrem schwierig und fehleranfällig sein. Der BB SOP28 SMD Breakout Adapter von Lan.de bietet hier eine überlegene Lösung, indem er die feinen Lötpads des SOP28-, SSOP28- oder TSSOP2-Gehäuses auf eine gut zugängliche Stiftleiste (typischerweise 2.54mm Raster) überführt. Dies ermöglicht ein einfaches Einstecken in Standard-Breadboards, die Verwendung von Dupont-Kabeln oder die Anbindung an andere Entwicklungssysteme, ohne auf aufwendige Lötarbeiten angewiesen zu sein. Die Qualität und Präzision des Adapters gewährleisten eine stabile und zuverlässige Verbindung, was die Entwicklungszeit verkürzt und die Erfolgsquote Ihrer Prototypen signifikant erhöht.
Umfassende Kompatibilität und einfache Handhabung
Der Kernnutzen des BB SOP28 SMD Breakout Adapters liegt in seiner Vielseitigkeit und Benutzerfreundlichkeit. Er unterstützt eine breite Palette gängiger SMD-Gehäuse, die in einer Vielzahl von elektronischen Komponenten wie Mikrocontrollern, Sensoren, Speicherchips und Logikgattern vorkommen. Das einfache Anlöten des SMD-Bauteils auf dem Adapter selbst ist ein einmaliger Prozess, der durch die klaren Markierungen auf der Platine erleichtert wird. Anschließend kann der Adapter dank der standardisierten Stiftleisten-Anordnung flexibel in verschiedensten Entwicklungsumgebungen eingesetzt werden. Dies eliminiert die Notwendigkeit spezieller Bestückungsaufnahmen oder komplexer Adapterlösungen für jedes einzelne Bauteil.
Überragende Eigenschaften für professionelle Ergebnisse
- Vereinfachte Prototypenentwicklung: Reduziert den Aufwand für das Testen und Integrieren von SMD-Bauteilen erheblich.
- Reduzierung von Lötfehlern: Ermöglicht das Testen und Debugging, bevor das Bauteil permanent auf der Zielplatine verlötet wird.
- Hohe Präzision und Zuverlässigkeit: Sorgt für sichere und stabile elektrische Verbindungen.
- Kosteneffizienz: Verlängert die Lebensdauer Ihrer Testaufbauten und reduziert Ausschuss.
- Universelle Anbindung: Kompatibel mit Standard-Breadboards und universellen Testvorrichtungen.
Technische Spezifikationen im Detail
Der BB SOP28 SMD Breakout Adapter ist mit größter Sorgfalt gefertigt, um maximale Funktionalität und Langlebigkeit zu gewährleisten. Die Leiterplatte selbst besteht aus hochwertigem FR4-Material, einem Standard in der Elektronikfertigung, das für seine Robustheit und guten dielektrischen Eigenschaften bekannt ist. Die Lötpads für das SMD-Bauteil sind präzise geätzt und bieten eine optimale Oberfläche für eine zuverlässige Verbindung. Die Durchkontaktierungen für die Stiftleiste sind ebenfalls exakt positioniert und gewährleisten eine sichere Aufnahme der Stifte. Die Beschriftung auf der Platine ist klar und deutlich, was die Identifizierung der einzelnen Pins erleichtert und die Wahrscheinlichkeit von Fehlanschlüssen minimiert. Dies ist besonders wichtig bei der Arbeit mit komplexen Schaltungen, wo jede Verbindung zählt.
Material und Design-Merkmale des Adapters
| Merkmal | Beschreibung |
|---|---|
| Leiterplattenmaterial | Hochwertiges FR4 (Epoxidharz-Glasfaser-Laminat) für exzellente Isolation und mechanische Stabilität. |
| Oberflächenveredelung der Lötpads | Verzinnte Lötpads für einfache Lötbarkeit und Korrosionsbeständigkeit. |
| Rastermaß der Stiftleiste | Standard 2.54mm Rastermaß für universelle Kompatibilität mit Breadboards und Dupont-Kabeln. |
| Pin-Header-Typ | Unbestückt (zum Selbstbestücken oder für Verwendung mit Standard-Pin-Headern). |
| Gehäuseunterstützung | Unterstützt SOP28, SSOP28 und TSSOP2 Gehäuse (Surface Mount Device). |
| Abmessungen der Leiterplatte | Kompaktes Design zur Minimierung des Platzbedarfs auf dem Prototypen-Board. |
| Markierungen auf der Platine | Klare Beschriftung der Pins für einfache Zuordnung und Anschluss. |
| Isolationsspannung | Geeignet für typische Niederspannungsanwendungen im Hobby- und professionellen Bereich. |
Einsatzmöglichkeiten und Anwendungsbereiche
Der BB SOP28 SMD Breakout Adapter findet in einer Vielzahl von elektronischen Projekten Anwendung. Er ist unverzichtbar für:
- Universitäts- und Forschungslabore: Zur schnellen Erprobung neuer Schaltungen und Bauteile.
- Hobby-Elektronik: Für Maker und Bastler, die mit Mikrocontrollern (z.B. aus der STM32- oder ATmega-Familie in diesen Gehäusen), Sensoren oder Speichererweiterungen arbeiten.
- Professionelle Prototypenentwicklung: In Ingenieurbüros und Entwicklungsabteilungen zur schnellen Validierung von Schaltungsdesigns.
- Reparatur und Wartung: Zum einfachen Testen oder Austauschen von defekten SMD-Komponenten auf bestehenden Platinen.
- Schulung und Lehre: Zur Vermittlung praktischer Löt- und Verdrahtungstechniken in der Elektronikbildung.
Die Möglichkeit, einen komplexen SMD-Chip einfach auf einem Breadboard zu verwenden, beschleunigt den Entwicklungsprozess enorm. Anstatt auf eine fertige Leiterplatte zu warten oder aufwendig per Hand zu verdrahten, können Sie mit diesem Adapter direkt mit der Funktionalität des Bauteils arbeiten. Dies ist besonders wertvoll, wenn Sie verschiedene Konfigurationen oder Betriebsmodi testen müssen.
Häufig gestellte Fragen zu BB SOP28 – Entwicklerboards – SMD Breakout Adapter, SOP28 / SSOP28 / TSSOP2
Was genau ist ein SMD Breakout Adapter und wofür brauche ich ihn?
Ein SMD Breakout Adapter, wie der BB SOP28, wandelt die engen und oft schwer zugänglichen Lötpunkte eines Surface Mount Device (SMD) Bauteils in eine standardisierte Stiftleiste um. Dies ermöglicht es Ihnen, das SMD-Bauteil einfach auf einem Breadboard zu verwenden, mit Dupont-Kabeln zu verbinden oder an andere Testgeräte anzuschließen, was die Prototypenentwicklung und das Debugging erheblich erleichtert.
Welche Gehäusetypen unterstützt der BB SOP28 Adapter?
Der BB SOP28 Adapter ist speziell für die Aufnahme von SMD-Bauteilen mit den Gehäusen SOP28, SSOP28 und TSSOP2 ausgelegt. Dies sind gängige Gehäusetypen für viele integrierte Schaltkreise in der Elektronik.
Muss ich den Adapter selbst verlöten?
Ja, das SMD-Bauteil muss auf die dafür vorgesehenen Lötpads des Adapters gelötet werden. Die Stiftleiste kann entweder bereits vorhanden sein oder Sie bestücken diese nach Bedarf selbst mit entsprechenden Pin-Headern.
Ist der Adapter für alle elektronischen Bauteile mit SOP28-Gehäuse geeignet?
Grundsätzlich ja, solange das Gehäuse des Bauteils den Spezifikationen für SOP28, SSOP28 oder TSSOP2 entspricht. Es ist ratsam, vor dem Kauf die Pin-Belegung Ihres spezifischen Bauteils zu überprüfen, um sicherzustellen, dass sie mit der erwarteten Verwendung des Adapters übereinstimmt.
Wie wird die Zuverlässigkeit der Verbindung mit diesem Adapter gewährleistet?
Die Zuverlässigkeit wird durch die Verwendung hochwertiger Materialien wie FR4-Leiterplatten und verzinnter Lötpads sowie durch präzise Fertigungsprozesse sichergestellt. Eine sorgfältige Lötverbindung des SMD-Bauteils auf den Adapter ist entscheidend für eine stabile elektrische Verbindung.
Kann ich den Adapter auch für Hochfrequenzanwendungen verwenden?
Für grundlegende Prototypen und viele digitale Anwendungen ist der Adapter gut geeignet. Bei sehr hohen Frequenzen oder anspruchsvollen Signalintegritätsanforderungen können zusätzliche Überlegungen hinsichtlich Impedanzkontrolle und Abschirmung erforderlich sein, die über die Grundfunktionalität eines Breakout-Adapters hinausgehen.
Was sind die Hauptvorteile gegenüber dem direkten Löten auf einem Breadboard?
Die Hauptvorteile sind die deutlich höhere Präzision, die reduzierten Risiken von Kurzschlüssen oder fehlerhaften Verbindungen und die einfache Austauschbarkeit des Bauteils. Das direkte Löten auf einem Breadboard ist oft schwierig und fehleranfällig, besonders bei kleinen SMD-Bauteilen.
