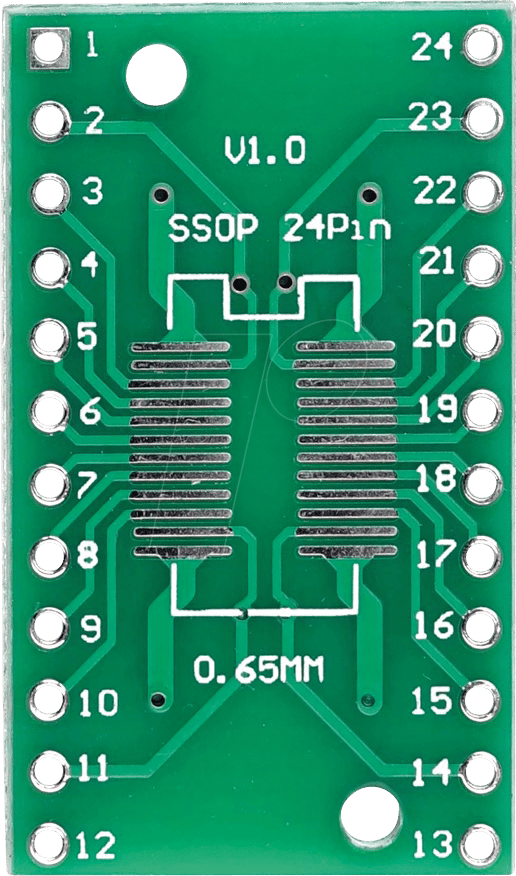

BB SOP24 – Der Schlüssel zur effizienten SMD-Integration für Entwickler und Bastler
Sie stoßen bei der Arbeit mit oberflächenmontierten Bauteilen (SMD) im SOP24-, SSOP24- oder TSSOP2-Gehäuse auf Herausforderungen bei der Prototypenentwicklung oder beim direkten Anschluss an Standard-Lochrasterplatinen? Der BB SOP24 SMD Breakout Adapter ist die präzise Lösung, die Entwicklern, Ingenieuren und Elektronik-Enthusiasten ermöglicht, diese kompakten ICs mühelos auf Breadboards, Experimentierplatinen oder in selbstentwickelten Schaltungen zu integrieren. Er eliminiert die Notwendigkeit komplexer Löttechniken für feine Pin-Abstände und vereinfacht den Entkopplungs- und Testprozess erheblich.
Maximale Flexibilität für kompakte SMD-Gehäuse
Der BB SOP24 Breakout Adapter wurde speziell entwickelt, um die Lücke zwischen winzigen SMD-Gehäusen und den gängigen Anschlussmöglichkeiten von Entwicklerboards zu schließen. Mit seiner durchdachten Konstruktion bietet er eine stabile und zuverlässige Schnittstelle für Bauteile mit sehr geringem Pin-Pitch, die sich sonst nur schwer handhaben lassen.
- Präzise Pin-Zuordnung: Jeder Pin des SOP24-, SSOP24- und TSSOP2-Gehäuses wird exakt auf eine leicht zugängliche Anschlussleiste geführt.
- Universelle Kompatibilität: Ideal für Mikrocontroller, Sensoren, Treiber-ICs und andere Spezialkomponenten in diesen Gehäuseformen.
- Vereinfachte Prototypenentwicklung: Ermöglicht schnelles und unkompliziertes Stecken auf Breadboards ohne zeitraubendes und fehleranfälliges Direktlöten.
- Reduzierte Fehlerquelle: Verhindert Kurzschlüsse und fehlerhafte Verbindungen, die bei manueller Lötung von feinen Pins entstehen können.
- Robuste Bauweise: Gefertigt für den regelmäßigen Einsatz in Labor- und Entwicklungsumgebungen.
Technische Überlegenheit und Anwendungsbreite
Der BB SOP24 Breakout Adapter zeichnet sich durch seine sorgfältige Auswahl an Materialien und seine präzise Fertigung aus, die eine optimale Signalintegrität und Langzeitzuverlässigkeit gewährleistet. Im Gegensatz zu einfachen Adapterplatinen, die oft minderwertige Materialien verwenden oder ungenaue Pin-Layouts aufweisen, setzt der BB SOP24 auf bewährte Komponenten und ein Design, das auf die spezifischen Anforderungen der hier adressierten SMD-Gehäuse zugeschnitten ist.
Gehäusekompatibilität und Pin-Pitch-Optimierung
Der Adapter ist explizit für die gängigsten SMD-Gehäuse mit einer bestimmten Anzahl von Pins konzipiert und berücksichtigt dabei die feinen Pin-Abstände, die charakteristisch für diese Bauformen sind. Die präzise Ausrichtung der Anschlusskontakte zur Aufnahme des SMD-Bauteils minimiert mechanischen Stress und sorgt für eine sichere mechanische Fixierung, sobald das Bauteil korrekt platziert ist. Die Breakout-Punkte sind so angeordnet, dass sie eine optimale Verbindung mit Standard-Steckverbindern und Breadboards ermöglichen.
Material und Leiterplattenqualität
Die Basisplatine des BB SOP24 Breakout Adapters besteht aus hochreinem Glasfaser-Epoxidharz (FR-4), einem Standardmaterial in der Leiterplattenfertigung, das für seine guten dielektrischen Eigenschaften und seine mechanische Stabilität bekannt ist. Die Lagen sind präzise geätzt, um einen sauberen und definierten Pfad für die elektrischen Signale zu schaffen. Die Anschlussflächen sind für eine optimale Lötbarkeit und Korrosionsbeständigkeit mit einer Oberflächenveredelung versehen, was eine dauerhafte und zuverlässige elektrische Verbindung sicherstellt.
Signalklarheit und Impedanzkontrolle
Bei der Entwicklung von elektronischen Schaltungen, insbesondere bei höheren Frequenzen, ist die Integrität der Signale von entscheidender Bedeutung. Der BB SOP24 Breakout Adapter wurde so konzipiert, dass er minimale Signalverluste und Verzerrungen verursacht. Die Leiterbahnen sind kurz und gerade gehalten, um unerwünschte Induktivitäten und Kapazitäten zu reduzieren. Dies ist besonders wichtig bei der Arbeit mit empfindlichen digitalen oder analogen Signalen, bei denen Rauschen und Signaldegradation die Funktionalität beeinträchtigen können.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Gehäuseunterstützung | SOP24, SSOP24, TSSOP2 |
| Pin-Pitch (SMD) | Optimiert für die spezifischen Pin-Abstände der genannten Gehäuse |
| Leiterplattenmaterial | FR-4 (Glasfaser-Epoxidharz) für optimale elektrische und mechanische Eigenschaften |
| Oberflächenveredelung | Standard für gute Lötbarkeit und Korrosionsbeständigkeit |
| Anschlussart (Breakout) | Standard-Pin-Raster, kompatibel mit Breadboards und Steckbrücken |
| Bestückung | Entwickelt für die manuelle Aufnahme und einfache Montage des SMD-Bauteils |
| Einsatzgebiet | Prototypenentwicklung, Testaufbauten, Debugging von SMD-Schaltungen |
| Sicherheit | Stabile mechanische Aufnahme des Bauteils zur Vermeidung von Beschädigungen |
Anwendungsbereiche und Einsatzmöglichkeiten
Der BB SOP24 Breakout Adapter ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen, die die Integration von kompakten SMD-ICs erfordern. Von der Forschung und Entwicklung über die Ausbildung bis hin zum Hobby-Elektroniker findet dieses Bauteil seinen Einsatz:
- Prototypenentwicklung mit Mikrocontrollern: Integrieren Sie leistungsstarke Mikrocontroller in kleinen Gehäusen einfach in Ihre Testschaltungen.
- Sensorintegration: Schließen Sie eine Vielzahl von Sensoren, wie z.B. Temperatursensoren oder Beschleunigungsmesser, die in SOP24-Gehäusen erhältlich sind, an Ihre Hauptplatine an.
- Treiber- und IC-Tests: Validieren Sie die Funktionalität von spezifischen Treiber-ICs oder Logikbausteinen, bevor Sie diese in komplexere Designs überführen.
- Lern- und Ausbildungsprojekte: Erleichtern Sie Schülern und Studenten den Einstieg in die SMD-Technologie durch eine zugängliche und fehlerverzeihende Schnittstelle.
- Reverse Engineering und Analyse: Ermöglichen Sie eine detaillierte Untersuchung von elektronischen Geräten durch einfache Anbindung von einzelnen Komponenten.
- Modifikation und Aufrüstung: Tauschen oder erweitern Sie Funktionen in bestehenden Schaltungen, indem Sie SMD-Bauteile über den Adapter anbinden.
FAQ – Häufig gestellte Fragen zu BB SOP24 – Entwicklerboards – SMD Breakout Adapter, SOP24 / SSOP24 / TSSOP2
Welche SMD-Gehäuse werden vom BB SOP24 Breakout Adapter unterstützt?
Der BB SOP24 Breakout Adapter ist speziell für die Aufnahme von SMD-Bauteilen in den Gehäuseformaten SOP24, SSOP24 und TSSOP2 konzipiert. Diese Formate decken eine breite Palette von integrierten Schaltkreisen ab.
Wie wird das SMD-Bauteil auf dem Adapter befestigt?
Das SMD-Bauteil wird durch seine Anschluss-Pads auf der Oberseite des Adapters platziert. Eine sorgfältige Ausrichtung ermöglicht das Anlöten der Pins des Bauteils an die entsprechenden Kontakte des Adapters. Für eine sicherere mechanische Befestigung und zur Vermeidung von Kurzschlüssen kann nach dem Löten eine kleine Menge Isolierlack aufgetragen werden, sofern dies die spätere Nutzung nicht beeinträchtigt.
Ist der Adapter für Breadboards geeignet?
Ja, die breakouts auf der Unterseite des Adapters sind so angeordnet, dass sie ideal mit Standard-Breadboards und Lochrasterplatinen verbunden werden können. Die Pin-Abstände entsprechen gängigen Steckstandards, was eine einfache Integration in bestehende Prototypen ermöglicht.
Welche Vorteile bietet die Verwendung dieses Adapters gegenüber dem direkten Löten auf einer Platine?
Die Hauptvorteile liegen in der erheblichen Vereinfachung des Arbeitsprozesses. Der Adapter eliminiert die Notwendigkeit, sehr feine Pins direkt zu löten, was oft zu Kurzschlüssen oder kalten Lötstellen führt. Er ermöglicht ein schnelles Wechseln von Bauteilen und erleichtert das Testen und Debugging von Schaltungen erheblich. Dies spart Zeit und reduziert das Risiko von Beschädigungen des ICs oder der Platine.
Aus welchem Material ist der Adapter gefertigt und wie wirkt sich das auf die Signalqualität aus?
Der Adapter wird aus hochwertigem FR-4 Material gefertigt, einem Standard für Leiterplatten, das gute dielektrische Eigenschaften besitzt. Die Leiterbahnen sind optimiert, um Signalverluste und Interferenzen zu minimieren, was für die Aufrechterhaltung einer guten Signalintegrität, insbesondere bei höheren Frequenzen, unerlässlich ist.
Kann der Adapter für Hochfrequenzanwendungen verwendet werden?
Ja, aufgrund der sorgfältigen Gestaltung der Leiterbahnen und der Verwendung von FR-4 Material eignet sich der BB SOP24 Breakout Adapter auch für viele Hochfrequenzanwendungen, bei denen eine gute Signalintegrität wichtig ist. Die kurzen und geraden Leiterbahnen minimieren parasitäre Effekte.
Benötige ich spezielle Werkzeuge, um den Adapter zu verwenden?
Für die initiale Bestückung des Adapters mit dem SMD-Bauteil ist eine Lötstation mit feiner Spitze und gegebenenfalls eine Lupe hilfreich. Für den Anschluss an Breadboards oder andere Entwicklerboards sind Standard-Steckbrücken ausreichend.
