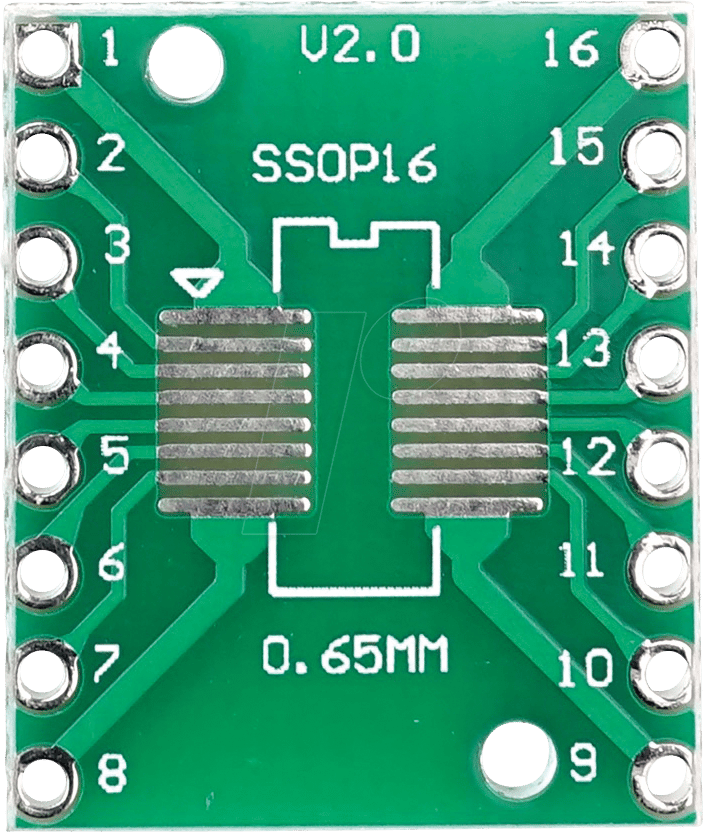

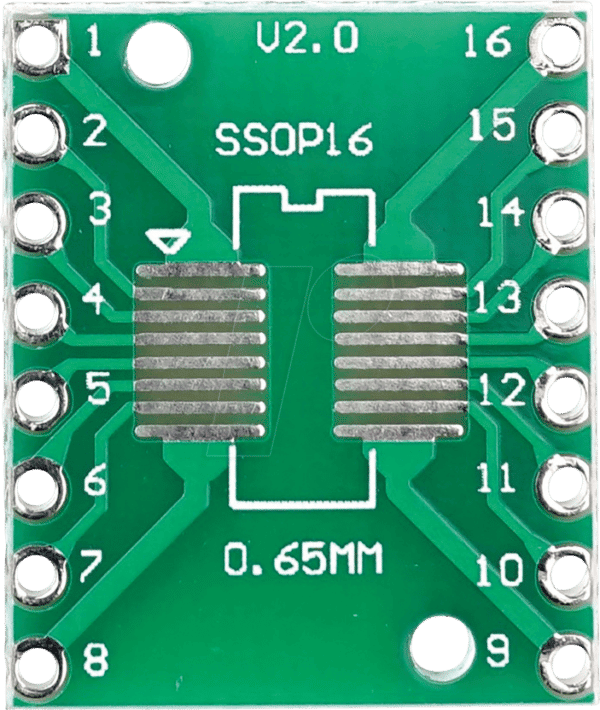

BB SOP16 – Entwicklerboards – SMD Breakout Adapter: Präzision für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Lösung, um SMD-Bauteile mit Gehäusen vom Typ SOP16, SSOP16 oder TSSOP1 an Ihre Entwicklungsboards anzubinden? Der BB SOP16 Breakout Adapter ist die optimale Wahl für Elektronikentwickler, Hobbyisten und professionelle Ingenieure, die höchste Genauigkeit bei der Prototypenentwicklung und im Debugging von Schaltungen benötigen. Dieses spezialisierte Werkzeug vereinfacht den Anschluss von oberflächenmontierbaren integrierten Schaltkreisen (ICs) an Standard-Breadboards oder Steckplatinen, wodurch der Umgang mit winzigen Lötpunkten und komplexen Verdrahtungen erheblich erleichtert wird.
Maximale Kompatibilität und Flexibilität
Der BB SOP16 Breakout Adapter wurde entwickelt, um eine breite Palette von SMD-Gehäusen zu unterstützen. Seine durchdachte Konstruktion stellt sicher, dass Sie eine Vielzahl von ICs nahtlos integrieren können. Dies spart wertvolle Zeit und minimiert potenzielle Fehlerquellen, die bei der manuellen Adaption entstehen können. Die klare Pin-Zuordnung und die robusten Anschlussflächen garantieren eine stabile Verbindung, die für zuverlässige Messergebnisse und stabile Prototypen unerlässlich ist.
Hochwertige Verarbeitung für dauerhafte Leistung
Bei der Entwicklung des BB SOP16 Breakout Adapters wurde besonderer Wert auf die Qualität der verwendeten Materialien und die Präzision der Fertigung gelegt. Dies garantiert eine lange Lebensdauer und zuverlässige Funktionalität auch bei häufigem Einsatz. Die langlebigen Kontakte und die widerstandsfähige Leiterplatte sind darauf ausgelegt, den Anforderungen moderner Elektroniklabore standzuhalten.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Gehäusekompatibilität | Unterstützt SOP16, SSOP16 und TSSOP1 Gehäuse mit einer Pin-Pitch-Diversität, die eine breite Anwendung ermöglicht. |
| Anschlussraster | Ausgelegt für Standard-Breadboards und Prototyping-Systeme mit 2.54 mm Rastermaß, was eine einfache Integration in bestehende Setups ermöglicht. |
| Leiterplattenmaterial | Gefertigt aus FR-4 Glasfaser-Epoxidharz-Laminat, einem Industriestandard für seine Robustheit, Isolationsfähigkeit und thermische Beständigkeit. |
| Oberflächenveredelung | Verwendet eine ENIG (Electroless Nickel Immersion Gold) Oberflächenveredelung auf den Lötpads. Diese bietet eine hervorragende Lötbarkeit, Korrosionsbeständigkeit und elektrische Leitfähigkeit, was für anspruchsvolle Anwendungen kritisch ist. |
| Pin-Layout | Klare und eindeutige Beschriftung jedes Pins zur Vermeidung von Fehlanschlüssen und zur Beschleunigung des Entwicklungsprozesses. |
| Lötbarkeit | Optimiert für bleifreie Lötverfahren, unterstützt sowohl manuelle Lötprozesse als auch Reflow-Lötmethoden mit entsprechenden Vorsichtsmaßnahmen. |
| Einsatzgebiet | Ideal für das Debugging von Mikrocontrollern, Sensorintegration, Signalaufbereitung und allgemeine SMD-Prototypenentwicklung in Bereichen wie IoT, Embedded Systems und akademischer Forschung. |
| Abmessungen | Kompakte Bauform, die das Layout auf Prototyping-Boards optimiert und die Belegung benachbarter Bereiche nicht beeinträchtigt. |
Vorteile des BB SOP16 Breakout Adapters
- Präzise Anbindung: Ermöglicht die fehlerfreie Verbindung von SMD-ICs mit feinem Pin-Pitch an Standard-Breadboards.
- Reduzierte Lötfehler: Minimiert das Risiko von Kurzschlüssen und kalten Lötstellen durch definierte Anschlussbereiche.
- Zeitersparnis: Beschleunigt den Prototypenaufbau durch einfache und direkte Integration von SMD-Komponenten.
- Hohe Zuverlässigkeit: Die robuste Konstruktion und hochwertige Oberflächenvergütung gewährleisten stabile Verbindungen für zuverlässige Messergebnisse.
- Vielseitige Anwendung: Kompatibel mit gängigen SOP16, SSOP16 und TSSOP1 Gehäusen, was eine breite Palette von ICs abdeckt.
- Optimierte Testbarkeit: Vereinfacht das Messen von Signalen und das Debugging von Schaltungen an den einzelnen Pin-Ausgängen.
- Erweiterte Lebensdauer: Hochwertige Materialien und Verarbeitung sorgen für eine lange Haltbarkeit des Adapters.
Anwendungsbereiche in der Elektronikentwicklung
Der BB SOP16 Breakout Adapter ist ein unverzichtbares Werkzeug für jeden, der im Bereich der Mikroelektronik arbeitet. Seine Einsatzmöglichkeiten erstrecken sich über diverse Disziplinen:
- Prototypenentwicklung: Schnelles und zuverlässiges Testen von Schaltungsideen mit verschiedenen SMD-ICs, bevor eine endgültige Leiterplatte entwickelt wird.
- Debugging und Analyse: Ermöglicht den einfachen Zugang zu den Signalleitungen von integrierten Schaltkreisen für Messungen mit Oszilloskopen oder Logikanalysatoren.
- Sensorintegration: Anbindung von präzisen SMD-Sensoren, die oft in diesen Gehäusetypen verfügbar sind, an Mikrocontroller-Systeme.
- Embedded Systems: Vereinfacht die Integration von Kommunikationschips, Spannungsreglern oder anderer Logikbausteine in Prototypen.
- Lernprojekte und Ausbildung: Bietet Studenten und Hobbyisten eine zugängliche Methode, um mit SMD-Technologie zu arbeiten und komplexe Schaltungen zu verstehen.
- Reparatur und Modifikation: Erleichtert den Austausch oder die Nachrüstung von Komponenten auf bestehenden Platinen, wenn Originalbauteile nicht mehr verfügbar sind oder modifiziert werden müssen.
Der Unterschied: Warum BB SOP16 Breakout Adapter Ihre Wahl sein sollte
Im Vergleich zu provisorischen Lösungsversuchen wie dem manuellen Anlöten von Drähten an winzige SMD-Pads bietet der BB SOP16 Breakout Adapter eine signifikant überlegene Methode. Herkömmliche Methoden sind nicht nur extrem zeitaufwendig und fehleranfällig, sondern führen oft zu schlechten Lötverbindungen, die zu intermittierenden Fehlern führen können, die schwer zu diagnostizieren sind. Die ENIG-Oberflächenveredelung des BB SOP16 Adapters gewährleistet eine überragende Lötbarkeit und Korrosionsbeständigkeit, was für die Langzeitstabilität Ihrer Projekte entscheidend ist. Die durchdachte Pin-Zuordnung und die Verwendung von hochwertigem FR-4 Material setzen neue Standards in Bezug auf Präzision und Zuverlässigkeit für alle Ihre SMD-Prototypenanforderungen.
FAQ – Häufig gestellte Fragen zu BB SOP16 – Entwicklerboards – SMD Breakout Adapter, SOP16 / SSOP16 / TSSOP1
Welche IC-Gehäusetypen werden genau unterstützt?
Der BB SOP16 Breakout Adapter ist explizit für die Verwendung mit integrierten Schaltkreisen in den Gehäuseformen SOP16 (Small Outline Package 16 Pins), SSOP16 (Shrink Small Outline Package 16 Pins) und TSSOP1 (Thin Shrink Small Outline Package 16 Pins) konzipiert. Die Abstände zwischen den Pins (Pin-Pitch) dieser Gehäuse sind zwar leicht unterschiedlich, der Adapter wurde jedoch so gestaltet, dass er eine flexible und sichere Verbindung für alle drei gängigen Varianten ermöglicht.
Ist der Adapter für bleifreie Lötverfahren geeignet?
Ja, der BB SOP16 Breakout Adapter ist für die Verwendung mit bleifreien Lötverfahren optimiert. Die ENIG (Electroless Nickel Immersion Gold) Oberflächenveredelung der Lötpads bietet ausgezeichnete Lötbarkeit unter bleifreien Bedingungen und schützt die Kontaktflächen vor Oxidation, was für die Zuverlässigkeit der Lötverbindung unerlässlich ist.
Wie wird der Adapter mit einem Breadboard verbunden?
Der Adapter verfügt über standardmäßige Pin-Header, die perfekt in die Bohrungen von handelsüblichen Breadboards oder Prototyping-Platinen mit einem Rastermaß von 2.54 mm passen. Dies ermöglicht eine einfache und sichere Steckverbindung ohne zusätzliches Löten der Anschlussdrähte.
Kann ich den Adapter auch für andere Gehäusegrößen als 16 Pins verwenden?
Nein, der BB SOP16 Breakout Adapter ist spezifisch für Gehäuse mit 16 Pins (SOP16, SSOP16, TSSOP1) entwickelt worden. Für Bauteile mit einer anderen Pin-Anzahl oder anderen Gehäuseformen sind entsprechende, spezialisierte Breakout-Adapter erforderlich.
Welche Vorteile bietet die ENIG-Oberflächenveredelung?
Die ENIG-Oberflächenveredelung bietet mehrere entscheidende Vorteile: Sie sorgt für eine sehr gute Lötbarkeit und eine hohe Beständigkeit gegen Oxidation und Korrosion. Darüber hinaus bietet sie eine flache Oberfläche, die für feine Lötstellen von Vorteil ist, sowie eine gute elektrische Leitfähigkeit, was für die Signalintegrität in anspruchsvollen Anwendungen von Bedeutung ist.
Wie robust ist der Adapter gegenüber mechanischer Belastung?
Der Adapter ist auf Basis eines FR-4 Leiterplattenmaterials gefertigt, das für seine mechanische Festigkeit und Haltbarkeit bekannt ist. Die Lötverbindungen der Pin-Header zur Leiterplatte sind ebenfalls robust ausgelegt, um den typischen Belastungen im Labor- und Prototypenbetrieb standzuhalten.
Ist der Adapter für den Einsatz in industriellen Umgebungen geeignet?
Während der Adapter für professionelle Entwicklungszwecke und den Einsatz in Laboren konzipiert ist, sind seine hochwertigen Materialien und die präzise Verarbeitung auch für viele industrielle Prototypen- und Testanwendungen geeignet. Für den Langzeiteinsatz unter extremen Bedingungen (z.B. hohe Temperaturen, Vibrationen) sind jedoch spezialisierte industrielle Lösungen erforderlich.
