Axiale Drahtwiderstände: Präzision für anspruchsvolle Anwendungen bei Lan.de
In der Welt der Elektronik sind Widerstände essenzielle Komponenten, die den Stromfluss gezielt regulieren. Axiale Drahtwiderstände stellen dabei eine besonders robuste und vielseitige Lösung dar, die in einer breiten Palette von Anwendungen zum Einsatz kommt. Ob für hohe Belastungen, präzise Spannungsdeliter oder als Lastwiderstände in Stromversorgungen – unsere Auswahl bei Lan.de bietet Ihnen die passenden Komponenten für Ihre spezifischen Anforderungen. Wir haben diese Kategorie sorgfältig zusammengestellt, um Ingenieuren, Entwicklern und ambitionierten Hobbyisten eine breite Palette an Qualitätswiderständen von führenden Herstellern wie Vishay, Yageo und KOA Speer anzubieten, die höchste Ansprüche an Zuverlässigkeit und Performance erfüllen.
Vielfalt und Anwendungsbereiche von Axialen Drahtwiderständen

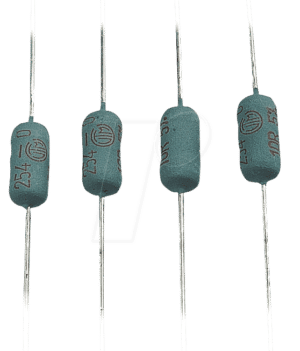

Axiale Drahtwiderstände zeichnen sich durch ihre Konstruktion aus, bei der ein Widerstandsdraht um einen Keramikkern gewickelt und oft mit einer keramischen oder hitzebeständigen Beschichtung versehen wird. Diese Bauweise ermöglicht eine hervorragende Wärmeableitung und eine hohe Belastbarkeit, was sie für anspruchsvolle Einsatzgebiete prädestiniert. Von der Leistungselektronik über industrielle Steuerungen bis hin zu Audio- und Hifi-Systemen – die thermische Stabilität und die präzise Widerstandsleistung machen axiale Drahtwiderstände zu einer unverzichtbaren Komponente. Die Auswahl bei Lan.de umfasst eine breite Palette von Widerstandswerten, Leistungsklassen und Toleranzen, um jeder Projektanforderung gerecht zu werden.
Worauf sollten Kunden beim Kauf von Axialen Drahtwiderständen achten?
Die Auswahl des richtigen axialen Drahtwiderstands ist entscheidend für die Langlebigkeit und Leistungsfähigkeit Ihrer elektronischen Schaltung. Berücksichtigen Sie folgende Kernkriterien:
- Widerstandswert (Ohm): Der primäre Wert, der den Stromfluss begrenzt. Achten Sie auf die geforderten Ohm-Werte Ihrer Schaltung.
- Leistungsklasse (Watt): Die maximale Leistung, die der Widerstand dauerhaft umsetzen kann, ohne Schaden zu nehmen. Überschreiten Sie niemals die spezifizierte Leistung, um Überhitzung und Ausfall zu vermeiden. Berücksichtigen Sie dabei auch kurzzeitige Spitzenlasten.
- Toleranz (%): Gibt die zulässige Abweichung vom Nennwiderstandswert an. Für präzise Anwendungen sind Widerstände mit geringerer Toleranz (z.B. ±1% oder ±0.5%) empfehlenswert.
- Temperaturkoeffizient (ppm/°C): Beschreibt, wie stark sich der Widerstandswert mit steigender Temperatur ändert. Für Anwendungen mit stark variierenden Temperaturen ist ein niedriger Temperaturkoeffizient wichtig.
- Maximale Betriebsspannung: Die höchste Spannung, die der Widerstand sicher verarbeiten kann.
- Gehäusematerial und -größe: Beeinflusst die Wärmeableitung und die mechanische Belastbarkeit. Keramische Gehäuse bieten oft die beste Leistung.
- Anschlussart (Lötösen, Drahtenden): Stellen Sie sicher, dass die Drahtenden für Ihre Montageart geeignet sind.
- Spezielle Eigenschaften: Achten Sie auf Widerstände mit speziellen Eigenschaften wie Hochfrequenztauglichkeit, geringe Induktivität oder Schutz vor Feuchtigkeit, falls Ihre Anwendung dies erfordert.
- Zulassungen und Normen: Für sicherheitskritische Anwendungen können Zertifizierungen wie UL, VDE oder RoHS relevant sein.
Typische Klassifizierungen und Eigenschaften von Axialen Drahtwiderständen
Axiale Drahtwiderstände lassen sich anhand verschiedener Merkmale klassifizieren, die ihre Eignung für spezifische Einsatzgebiete bestimmen. Hier sind einige der wichtigsten Kategorien, die Sie bei Ihrer Auswahl berücksichtigen sollten:
| Merkmal | Beschreibung | Bedeutung für die Anwendung | Beispiele |
|---|---|---|---|
| Widerstandsmaterial | Legierungen aus Nickel, Chrom, Kupfer, Eisen usw. | Bestimmt die spezifische Leitfähigkeit und den Temperaturkoeffizienten. | Nichrome (Nickel-Chrom), CuNi (Kupfer-Nickel) |
| Wicklungsart | Unidirektional, bidirektional (nicht-induktiv). | Nicht-induktive Wicklungen sind für Hochfrequenzanwendungen und Schwingkreise essenziell, um unerwünschte Induktivitäten zu minimieren. | Standard-Wicklung vs. Ayrton-Perry-Wicklung |
| Gehäusebeschichtung | Keramik, Glasur, hitzebeständiger Kunststoff. | Schützt den Drahtkern, bietet elektrische Isolation und unterstützt die Wärmeabfuhr. Keramik ist oft die robusteste Option. | Hohe Temperatur-Keramikglasur |
| Leistungsklassen (Typisch) | Von wenigen Watt bis zu mehreren hundert Watt. | Entscheidend für die Belastbarkeit der Schaltung. Höhere Leistungsklassen erfordern oft eine zusätzliche Kühlung oder Montage auf Kühlkörpern. | 1W, 5W, 10W, 25W, 100W |
| Toleranzbereiche | Typischerweise ±5%, ±2%, ±1%, ±0.5%. | Definiert die Präzision des Widerstandswerts. Engere Toleranzen sind für Messschaltungen und präzise Pegelbestimmung notwendig. | Präzisionswiderstände (±0.5%) vs. Standardwiderstände (±5%) |
| Temperaturkoeffizient | Angegeben in ppm/°C (parts per million pro Grad Celsius). | Ein niedriger TC minimiert die Drift des Widerstandswertes über einen Temperaturbereich, wichtig für Stabilität. | ±50 ppm/°C, ±100 ppm/°C, ±250 ppm/°C |
| Betriebstemperaturbereich | Umfasst den Bereich von tiefkalten bis zu sehr hohen Temperaturen. | Stellt sicher, dass der Widerstand auch unter extremen Umgebungsbedingungen zuverlässig funktioniert. | -55°C bis +250°C, -55°C bis +350°C |
Technologische Aspekte und Trends
Die Entwicklung im Bereich der axialen Drahtwiderstände konzentriert sich zunehmend auf die Verbesserung der Energieeffizienz und die Miniaturisierung, ohne Kompromisse bei der Leistung einzugehen. Moderne Produktionsverfahren ermöglichen engere Toleranzen und höhere spezifische Widerstandswerte bei kleineren Baugrößen. Ein wichtiger Trend ist die Entwicklung von Drahtwiderständen, die für den Einsatz in Hochfrequenzanwendungen optimiert sind, indem ihre parasitäre Induktivität und Kapazität minimiert wird. Dies geschieht oft durch spezielle Wicklungstechniken oder durch den Einsatz von Keramikkörpern mit optimierten dielektrischen Eigenschaften. Darüber hinaus gewinnen Materialien und Beschichtungen an Bedeutung, die eine verbesserte Wärmeableitung ermöglichen, um die thermische Belastung in dichten Schaltungen zu reduzieren. Umweltaspekte spielen ebenfalls eine Rolle, wobei die Einhaltung von RoHS-Richtlinien und die Verwendung bleifreier Materialien bei der Herstellung eine zentrale Rolle spielen.
Anwendungsbeispiele für Axiale Drahtwiderstände
Axiale Drahtwiderstände sind aufgrund ihrer Robustheit und Leistungsfähigkeit in vielen Bereichen unverzichtbar:
- Lastwiderstände: Zum Testen von Netzteilen, Generatoren und Batterien, um deren Leistungsverhalten unter Last zu simulieren.
- Stromsensoren: Als Shunt-Widerstände zur Messung hoher Ströme durch die Erfassung des Spannungsabfalls.
- Schutzschaltungen: Zur Begrenzung von Stromstößen oder als Vorlastwiderstände beim Einschalten von Kondensatoren.
- Heizwiderstände: In bestimmten Anwendungen, wo eine kontrollierte Wärmeentwicklung benötigt wird.
- Audio- und Hifi-Anwendungen: Als Präzisionswiderstände in Frequenzweichen oder zur Einstellung von Verstärkungsparametern.
- Industrielle Steuerungen: In komplexen Maschinen und Anlagen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
- Kfz-Elektronik: Aufgrund ihrer Robustheit gegenüber Vibrationen und Temperaturschwankungen.
FAQ – Häufig gestellte Fragen zu Axiale Drahtwiderstände
Was ist der Hauptvorteil von axialen Drahtwiderständen gegenüber anderen Widerstandstypen wie Kohleschicht- oder Metallschichtwiderständen?
Axiale Drahtwiderstände bieten im Allgemeinen eine deutlich höhere Leistungskapazität und eine bessere Wärmeableitung als viele andere Widerstandstypen. Dies macht sie ideal für Anwendungen mit hohen Strömen oder Leistungen, wo andere Widerstände überhitzen oder beschädigt werden würden. Ihre Robustheit gegenüber mechanischer Belastung und Temperaturschwankungen ist ebenfalls ein wesentlicher Vorteil.
Sind axiale Drahtwiderstände für Hochfrequenzanwendungen geeignet?
Standard-Drahtwiderstände können durch ihre induktiven Eigenschaften bei hohen Frequenzen problematisch sein. Es gibt jedoch speziell entwickelte nicht-induktive axiale Drahtwiderstände (z.B. mit Ayrton-Perry-Wicklung), die für Hochfrequenzanwendungen optimiert sind und geringe parasitäre Induktivitäten aufweisen.
Wie wähle ich die richtige Leistungsklasse für einen axialen Drahtwiderstand aus?
Die Leistungsklasse (in Watt) muss mindestens so hoch sein wie die maximale Leistung, die der Widerstand in Ihrer Schaltung aufnehmen wird. Es ist ratsam, einen Sicherheitsfaktor einzuplanen, indem Sie einen Widerstand wählen, dessen Nennleistung z.B. doppelt so hoch ist wie die erwartete Dauerlastleistung, um Überhitzung und eine Verkürzung der Lebensdauer zu vermeiden.
Was bedeutet die Angabe „Temperaturkoeffizient“ bei axialen Drahtwiderständen?
Der Temperaturkoeffizient (TC) gibt an, wie stark sich der Widerstandswert pro Grad Celsius Temperaturänderung ändert. Ein niedriger TC-Wert (z.B. ±50 ppm/°C) bedeutet, dass der Widerstandswert über einen größeren Temperaturbereich relativ konstant bleibt. Dies ist für präzise Schaltungen unerlässlich, bei denen stabile elektrische Eigenschaften gefordert sind.
Welchen Einfluss hat die Toleranz auf die Funktion eines axialen Drahtwiderstands?
Die Toleranz gibt die maximal zulässige Abweichung des tatsächlichen Widerstandswerts vom angegebenen Nennwert an. Eine geringere Toleranz (z.B. ±0.5% oder ±1%) bedeutet eine höhere Präzision. Für allgemeine Anwendungen reichen oft 5% Toleranz aus, während für Messinstrumente oder präzise Regelkreise geringere Toleranzen zwingend erforderlich sind.
Sind axiale Drahtwiderstände RoHS-konform?
Die meisten modernen axialen Drahtwiderstände, die von renommierten Herstellern wie Vishay, Yageo und KOA Speer angeboten werden, sind RoHS-konform. Dies bedeutet, dass sie keine der in der Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) aufgeführten Stoffe in schädlichen Mengen enthalten. Es ist jedoch immer ratsam, die Produktdatenblätter zu prüfen, um sicherzugehen.
Können axiale Drahtwiderstände als Strommesswiderstände (Shunt-Widerstände) verwendet werden?
Ja, axiale Drahtwiderstände sind sehr gut als Strommesswiderstände geeignet, insbesondere wenn hohe Ströme gemessen werden müssen. Sie bieten eine gute Linearität und eine ausreichend geringe Toleranz, um präzise Messungen zu ermöglichen. Die Auswahl des passenden Widerstandswerts und der Leistungsklasse ist hierbei entscheidend für die Genauigkeit und die Vermeidung von Überlastung.
