ATV320U55N4B – Effiziente Drehzahlregelung für anspruchsvolle Industrieanwendungen
Sie suchen nach einer zuverlässigen Lösung zur präzisen Steuerung von Drehstrommotoren in anspruchsvollen industriellen Umgebungen? Der ATV320U55N4B Frequenzumrichter ist die ideale Wahl für Ingenieure und Techniker, die eine hohe Leistungsfähigkeit, Flexibilität und Robustheit für ihre Anwendungen im Bereich der Automatisierungstechnik und des Maschinenbaus benötigen.
Leistungsstarke Antriebsregelung mit dem ATV320U55N4B

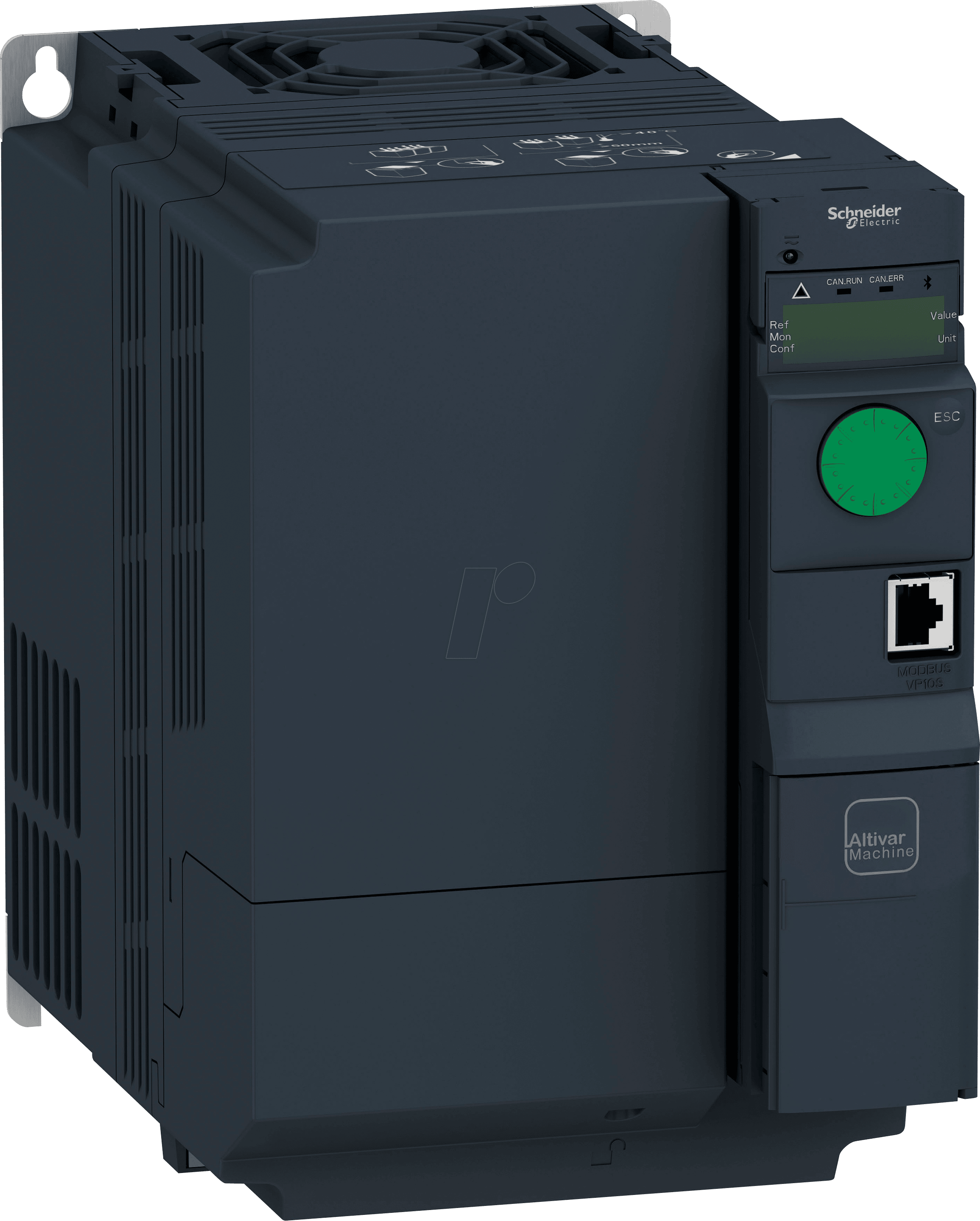

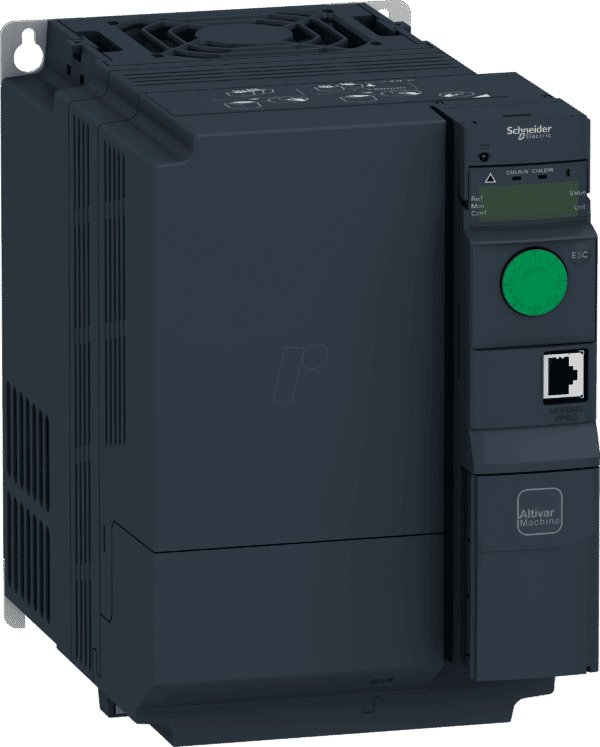

Der Frequenzumrichter ATV320U55N4B von Schneider Electric repräsentiert Spitzenleistung in der modernen Antriebstechnik. Konzipiert für die effiziente und präzise Steuerung von 3-phasigen Asynchronmotoren, bietet dieses Gerät eine überlegene Lösung gegenüber herkömmlichen Methoden der Motordrehzahlregelung.
Maximale Performance und Energieeffizienz
Mit einer Leistung von 5,5 kW und einem weiten Eingangsspannungsbereich von 380 bis 500 V ist der ATV320U55N4B darauf ausgelegt, eine breite Palette von Motoranforderungen zu erfüllen. Seine fortschrittliche Regeltechnologie, einschließlich der Vektorregelung ohne Sensor (Sensorless Vector Control), ermöglicht eine präzise Drehmomentregelung auch bei niedrigen Drehzahlen und schwankender Last. Dies führt nicht nur zu einer verbesserten Prozessstabilität, sondern auch zu signifikanten Energieeinsparungen, da der Motor nur die Leistung aufnimmt, die tatsächlich benötigt wird.
Robuste Bauweise für industrielle Umgebungen
Die Schutzart IP20 kennzeichnet diesen Frequenzumrichter als geschützt gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm. Dies, kombiniert mit einer robusten Konstruktion, macht ihn widerstandsfähig gegenüber den Herausforderungen, die in vielen Industrieumgebungen typisch sind. Er ist für den Einsatz in Schaltschränken konzipiert, wo er eine zuverlässige Leistung über einen weiten Temperaturbereich und unter verschiedenen Betriebsbedingungen liefert.
Erweiterte Funktionalitäten und Konnektivität
Der ATV320U55N4B ist mehr als nur ein Motorstarter. Er verfügt über eine Reihe von fortschrittlichen Funktionen, die ihn zu einem integralen Bestandteil moderner Automatisierungssysteme machen:
- Integrierte Sicherheitsfunktionen: Not-Halt-Funktionen (STO – Safe Torque Off) tragen zur Sicherheit von Personal und Maschinen bei.
- Vielseitige Kommunikationsoptionen: Unterstützung gängiger industrieller Kommunikationsprotokolle ermöglicht nahtlose Integration in übergeordnete Steuerungssysteme.
- Erweiterte Diagnosemöglichkeiten: Echtzeit-Überwachung von Betriebsparametern und Fehlerdiagnose erleichtern die Wartung und minimieren Ausfallzeiten.
- Konfigurierbare Ein- und Ausgänge: Flexible Anpassung an spezifische Anwendungsanforderungen durch programmierbare digitale und analoge Ein- und Ausgänge.
- Soft-PLC-Funktionalität: Ermöglicht die Ausführung einfacher Steuerungsaufgaben direkt auf dem Frequenzumrichter, was die Komplexität des Gesamtsystems reduziert.
Anwendungsbereiche
Dank seiner Vielseitigkeit und Leistungsfähigkeit eignet sich der ATV320U55N4B für eine breite Palette von industriellen Anwendungen:
- Fördertechnik und Materialtransport
- Pumpen- und Lüfteranwendungen
- Verpackungsmaschinen
- Textilmaschinen
- Werkzeugmaschinen
- Verarbeitende Industrie
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | ATV320U55N4B |
| Leistung (kW) | 5,5 kW |
| Nennspannung (V) | 380 – 500 V AC |
| Phasigkeit | 3-phasig |
| Schutzart | IP20 |
| Regelungsart | Vektorregelung ohne Sensor, skalare Regelung |
| Überlastfähigkeit | 150% für 60 Sekunden, 120% für 120 Sekunden, 110% für Dauerbetrieb (abhängig von Regelungsmodus und Umgebungstemperatur) |
| Umgebungstemperatur (Betrieb) | -10°C bis +50°C ohne Leistungsreduktion (bis +60°C mit Derating) |
| Konstruktion | Kompaktes Design für Schaltschrankmontage, optimiert für Wärmeableitung. Hochwertige Komponenten für Langlebigkeit. |
| Integrierte Funktionen | Not-Halt (STO), integrierte SPS-Funktionen, umfangreiche Schutzfunktionen (Überstrom, Überspannung, Unterspannung, Übertemperatur etc.). |
Warum der ATV320U55N4B die überlegene Wahl ist
Im Vergleich zu herkömmlichen Motorsteuerungen, die oft nur ein Ein/Aus-Schalten ermöglichen oder eine weniger präzise Drehzahlregelung bieten, liefert der ATV320U55N4B eine dynamische und anpassungsfähige Leistungssteuerung. Die Vektorregelung ohne Sensor gewährleistet eine exzellente Drehmomentkontrolle, die für Anwendungen unerlässlich ist, bei denen konstante Leistung unter variierenden Lastbedingungen gefordert ist. Dies vermeidet unnötige Energieverluste und verlängert die Lebensdauer des Motors durch sanftes Anlaufen und Stoppen. Die integrierten Sicherheitsfunktionen und die robusten Umwelteigenschaften machen ihn zu einer zuverlässigen und kosteneffizienten Lösung für jedes professionelle Automatisierungsprojekt.
FAQ – Häufig gestellte Fragen zu ATV320U55N4B – Frequenzumrichter, 3-phasig, 380 – 500 V, 5,5 kW, IP20
Was ist die Hauptanwendung des ATV320U55N4B Frequenzumrichters?
Der ATV320U55N4B ist primär für die präzise und energieeffiziente Steuerung von 3-phasigen Asynchronmotoren in industriellen Anwendungen konzipiert. Dies umfasst eine breite Palette von Einsatzgebieten wie Förderbänder, Pumpen, Lüfter, Verpackungsmaschinen und viele weitere Maschinen, bei denen eine variable Drehzahlregelung erforderlich ist.
Welche Vorteile bietet die Vektorregelung ohne Sensor im ATV320U55N4B?
Die Vektorregelung ohne Sensor (Sensorless Vector Control) ermöglicht eine präzise Steuerung des Motordrehmoments, selbst bei sehr niedrigen Drehzahlen und schwankenden Lastbedingungen. Dies führt zu einer verbesserten Prozessgenauigkeit, höheren Energieeinsparungen, da der Motor nur die benötigte Leistung abruft, und einer insgesamt robusteren Motorperformance.
Ist der ATV320U55N4B für den Einsatz in staubigen oder feuchten Umgebungen geeignet?
Der ATV320U55N4B verfügt über die Schutzart IP20. Das bedeutet, er ist gegen feste Fremdkörper größer als 12,5 mm geschützt, jedoch nicht gegen Wasser oder hohe Staubkonzentrationen. Für solche Umgebungen sind entsprechende Gehäuselösungen oder Umrichter mit höherer Schutzart erforderlich.
Welche Kommunikationsprotokolle werden vom ATV320U55N4B unterstützt?
Der ATV320U55N4B unterstützt eine Reihe gängiger industrieller Kommunikationsprotokolle, wie z.B. Modbus RTU/ASCII über die integrierte RS485-Schnittstelle. Optionale Kommunikationsmodule für Ethernet/IP, Profibus DP, DeviceNet und andere Protokolle sind ebenfalls verfügbar, um eine flexible Integration in bestehende Automatisierungsnetzwerke zu ermöglichen.
Wie erfolgt die Installation des ATV320U55N4B?
Die Installation erfolgt typischerweise in einem Schaltschrank. Die Montage ist für die vertikale Ausrichtung auf einer Hutschiene oder Montageplatte ausgelegt. Es ist wichtig, die Installationsanleitungen des Herstellers bezüglich der benötigten Luftzirkulation und der elektrischen Anschlüsse zu beachten, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Was bedeutet STO (Safe Torque Off) und welche Vorteile hat diese Funktion?
STO steht für Safe Torque Off und ist eine integrierte Sicherheitsfunktion. Sie ermöglicht ein schnelles und sicheres Abschalten des Motordrehmoments, um Gefahrensituationen zu vermeiden, ohne dass der Frequenzumrichter heruntergefahren werden muss. Dies erhöht die Sicherheit des Personals und erleichtert Notfallszenarien.
Ist der ATV320U55N4B auch für kleinere Motoren geeignet?
Ja, obwohl dieser spezifische Umrichter für einen 5,5 kW Motor ausgelegt ist, sind Frequenzumrichter der ATV320-Serie in verschiedenen Leistungsklassen verfügbar. Die Technologie und die Regelungsoptionen sind für eine breite Palette von Motoren skalierbar.
