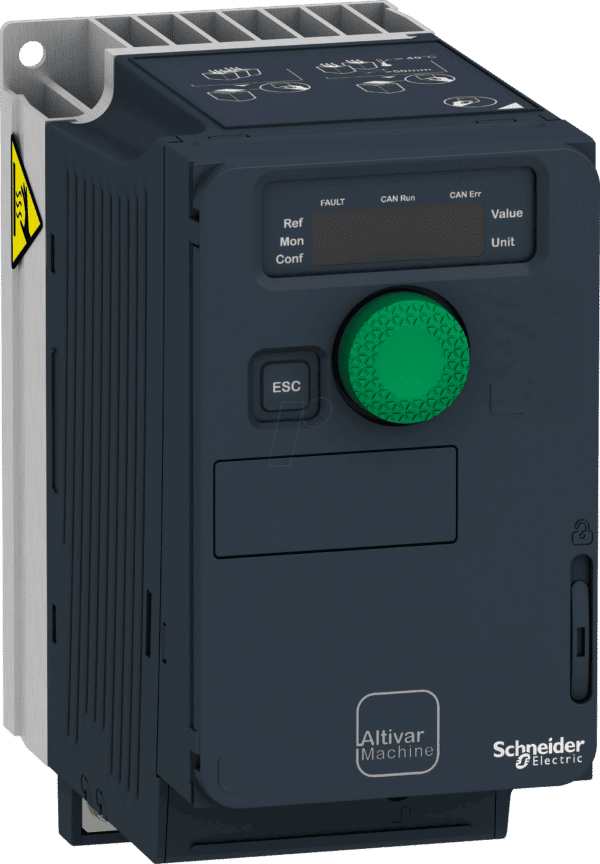

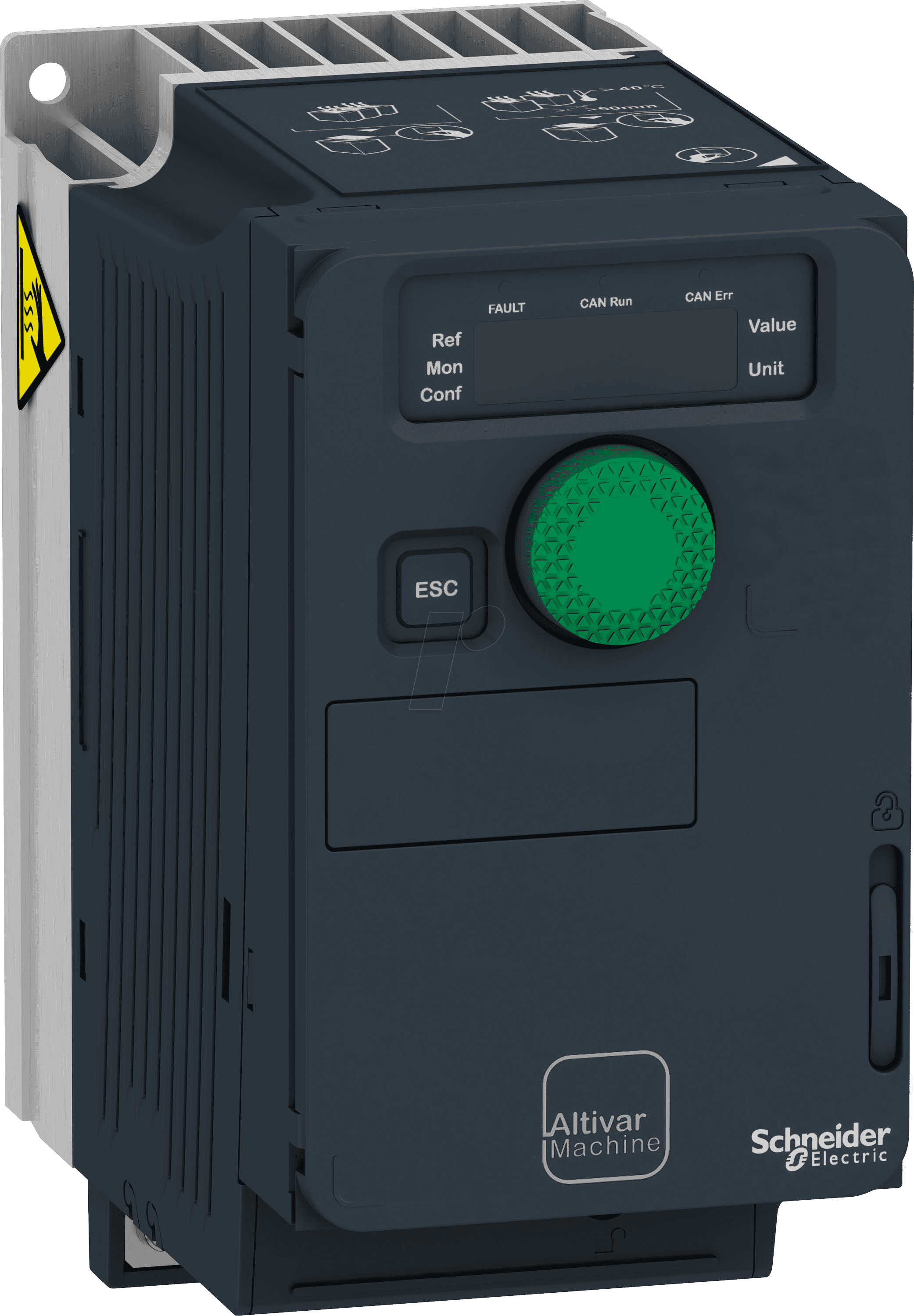

Effiziente Drehzahlregelung für anspruchsvolle Anwendungen: Der ATV320U07M2C Frequenzumrichter
Der ATV320U07M2C Frequenzumrichter von Schneider Electric ist die ideale Lösung für Betreiber von Maschinen und Anlagen, die eine präzise und energieeffiziente Steuerung von einphasigen Asynchronmotoren benötigen. Wenn Sie die Drehzahl Ihrer Antriebe flexibel anpassen möchten, um Produktionsprozesse zu optimieren, Energie zu sparen und die Lebensdauer Ihrer Motoren zu verlängern, ist dieser Frequenzumrichter Ihre erste Wahl. Er richtet sich speziell an Ingenieure, Techniker und Anlagenbetreiber in der Industrie und im Handwerk, die eine zuverlässige und leistungsstarke Lösung für ihre spezifischen Anforderungen suchen.
Leistungsstarke Antriebstechnik für Industrieanwendungen
Der ATV320U07M2C Frequenzumrichter repräsentiert die nächste Generation der industriellen Antriebstechnik. Entwickelt, um maximale Leistung und Zuverlässigkeit zu bieten, löst er die Herausforderungen komplexer Maschinenanforderungen mit Bravour. Seine Fähigkeit, die Drehzahl von einphasigen Motoren präzise zu steuern, ermöglicht eine Optimierung von Prozessen, die über die Möglichkeiten herkömmlicher Direkteinschaltmethoden weit hinausgeht. Dies führt zu einer spürbaren Steigerung der Gesamteffizienz und Senkung der Betriebskosten.
Vorteile des ATV320U07M2C Frequenzumrichters
- Präzise Drehzahlregelung: Ermöglicht die exakte Einstellung der Motordrehzahl über einen weiten Bereich, was für die Prozesskontrolle unerlässlich ist.
- Energieeffizienz: Durch die bedarfsgerechte Anpassung der Motorleistung wird der Energieverbrauch signifikant reduziert, was zu direkten Kosteneinsparungen führt.
- Motor-Schutzfunktionen: Integrierte Schutzmechanismen wie Überlast-, Überhitzungs- und Kurzschlussschutz verlängern die Lebensdauer des Motors und minimieren Ausfallzeiten.
- Erweiterte Konnektivität: Bietet flexible Anschlussmöglichkeiten zur Integration in bestehende Automatisierungssysteme und zur Fernüberwachung.
- Kompaktes Design: Die platzsparende Bauform erleichtert die Integration auch in beengten Schaltschrankumgebungen.
- Robustheit und Zuverlässigkeit: Gefertigt nach hohen Qualitätsstandards, gewährleistet der Frequenzumrichter einen unterbrechungsfreien Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Parametrierung: Intuitive Bedienoberfläche und umfangreiche Konfigurationsmöglichkeiten erleichtern die Inbetriebnahme und Anpassung an spezifische Anforderungen.
Technische Spezifikationen im Detail
Der ATV320U07M2C Frequenzumrichter ist für den Einsatz mit einphasigen Asynchronmotoren konzipiert und bietet eine Leistung von 0,75 kW. Die Betriebsspannung liegt im Bereich von 200 bis 240 Volt, was ihn für eine Vielzahl von Anwendungen in Europa und anderen Regionen mit vergleichbaren Netzstandards geeignet macht. Die Schutzart IP20 klassifiziert das Gerät als schutz gegen feste Fremdkörper größer als 12,5 mm und schutz gegen senkrecht fallende Wassertropfen, was eine Montage in trockenen und staubarmen Umgebungen empfiehlt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Frequenzumrichter |
| Modellbezeichnung | ATV320U07M2C |
| Motoranschluss | 1-phasig |
| Eingangsspannung | 200 – 240 V AC |
| Ausgangsleistung | 0,75 kW |
| Schutzart | IP20 |
| Überlastfähigkeit | 150 % für 60 s, 110 % für 600 s |
| Umgebungstemperatur (Betrieb) | -10 °C bis +50 °C (ohne Leistungsreduzierung) |
| Befestigungsart | Tragschienenmontage oder Schraubbefestigung |
| Kommunikationsschnittstellen | Optionale Kommunikationskarten für Modbus, Profibus, DeviceNet etc. verfügbar |
Maximale Flexibilität und Integration
Die Integration des ATV320U07M2C Frequenzumrichters in bestehende Automatisierungsumgebungen ist dank seiner vielfältigen Schnittstellen und Kommunikationsprotokolle denkbar einfach. Ob als eigenständige Einheit zur Drehzahlsteuerung oder als Teil eines größeren Systems, die Anpassungsfähigkeit dieses Geräts ist ein entscheidender Vorteil. Die Möglichkeit, über optionale Kommunikationskarten eine Anbindung an gängige Bussysteme wie Modbus, Profibus oder DeviceNet herzustellen, eröffnet weitreichende Möglichkeiten zur Überwachung, Steuerung und Diagnose aus der Ferne. Dies unterstützt eine proaktive Wartung und die Optimierung von Produktionsprozessen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der ATV320U07M2C Frequenzumrichter findet Anwendung in einer breiten Palette von Branchen und Anwendungen, wo eine präzise und energieeffiziente Drehzahlregelung von einphasigen Motoren gefordert ist. Dazu gehören beispielsweise:
- Fördertechnik: Stufenlose Geschwindigkeitsanpassung von Förderbändern für optimierte Materialflüsse.
- Pumpen- und Lüfteranwendungen: Energieeffiziente Regelung von Pumpen und Lüftern in Klima-, Heizungs- und Bewässerungssystemen.
- Maschinenbau: Steuerung von Werkzeugmaschinen, Verpackungsmaschinen und anderen industriellen Geräten zur Prozessoptimierung.
- Textilindustrie: Präzise Drehzahlregelung in Spinn- und Webmaschinen.
- Lebensmittelverarbeitung: Einsatz in Mischern, Zentrifugen und anderen Verarbeitungsmaschinen.
- Automatisierungstechnik: Als Kernkomponente in automatisierten Fertigungsstraßen.
Umfassende Schutzfunktionen für maximale Zuverlässigkeit
Die Sicherheit und Langlebigkeit Ihrer Anlagen haben oberste Priorität. Der ATV320U07M2C Frequenzumrichter ist mit einer Reihe von fortschrittlichen Schutzfunktionen ausgestattet, die Ihren Motor und die Anlage vor Schäden bewahren. Dazu zählen:
- Überlastschutz: Schützt den Motor vor thermischer Überlastung durch Erkennen erhöhter Stromaufnahme über einen definierten Zeitraum.
- Kurzschlussschutz: Verhindert Schäden am Umrichter und am Motor bei einem Kurzschluss.
- Überspannungs- und Unterspannungsüberwachung: Sorgt für einen stabilen Betrieb innerhalb der zulässigen Spannungsgrenzen.
- Thermistorschutz: Überwacht die Motortemperatur über einen externen PTC-Fühler für einen zuverlässigen Überhitzungsschutz.
- Erdungsschleifenüberwachung: Erhöht die Sicherheit durch Erkennen von Isolationsfehlern.
Intuitive Bedienung und einfache Parametrierung
Schneider Electric legt Wert auf Benutzerfreundlichkeit. Der ATV320U07M2C Frequenzumrichter ist mit einer intuitiven Bedienoberfläche ausgestattet, die eine schnelle und unkomplizierte Inbetriebnahme ermöglicht. Über das integrierte Bedienterminal lassen sich alle relevanten Parameter einfach einstellen und überwachen. Für komplexere Anwendungen oder die Massenkonfiguration stehen leistungsstarke Softwaretools zur Verfügung, die eine effiziente Parametrierung und Diagnose von mehreren Geräten erlauben. Dies reduziert den Zeitaufwand für die Einrichtung und Wartung erheblich und minimiert das Risiko von Fehlkonfigurationen.
FAQ – Häufig gestellte Fragen zu ATV320U07M2C – Frequenzumrichter, 1-phasig, 200 – 240 V, 0,75 kW, IP20
Kann der ATV320U07M2C auch für dreiphasige Motoren verwendet werden?
Nein, der ATV320U07M2C ist spezifisch für den Betrieb von einphasigen Asynchronmotoren ausgelegt. Für dreiphasige Motoren sind separate Modelle aus der ATV320-Serie oder anderen Baureihen von Schneider Electric erforderlich.
Welche Art von Motoren kann ich mit diesem Frequenzumrichter steuern?
Der Frequenzumrichter ist optimiert für die Steuerung von einphasigen Asynchronmotoren (Induktionsmotoren). Die genauen Spezifikationen Ihres Motors sollten mit den Leistungsklassen des Frequenzumrichters abgeglichen werden, um eine optimale Funktion zu gewährleisten.
Ist die Installation des Frequenzumrichters kompliziert?
Die Installation ist durch die klare Anschlussbelegung und das modulare Design relativ einfach gestaltet. Für eine sichere und korrekte Installation empfehlen wir die Beachtung der Installationsanweisungen im Handbuch und gegebenenfalls die Hinzuziehung eines qualifizierten Elektrikers.
Welche Umgebungsbedingungen sind für den Betrieb des ATV320U07M2C geeignet?
Der Frequenzumrichter ist für den Betrieb in trockenen und staubarmen Umgebungen konzipiert und verfügt über die Schutzart IP20. Die zulässige Umgebungstemperatur liegt zwischen -10 °C und +50 °C ohne Leistungsreduzierung.
Wie kann ich sicherstellen, dass der Frequenzumrichter mit meinem bestehenden Steuerungssystem kompatibel ist?
Der ATV320U07M2C unterstützt eine Vielzahl von Kommunikationsprotokollen, und optional können Kommunikationskarten für gängige Bussysteme wie Modbus, Profibus oder DeviceNet nachgerüstet werden. Bitte prüfen Sie die Spezifikationen Ihres Steuerungssystems auf Kompatibilität mit den unterstützten Protokollen.
Bietet der Frequenzumrichter Schutz vor Netzschwankungen?
Ja, der Frequenzumrichter verfügt über Funktionen zur Überwachung von Über- und Unterspannung. Dies trägt dazu bei, den Motor und den Umrichter vor Schäden durch instabile Netzbedingungen zu schützen.
Kann ich den Frequenzumrichter auch in einer schmutzigen oder feuchten Umgebung einsetzen?
Aufgrund der Schutzart IP20 ist der ATV320U07M2C nicht für den Einsatz in schmutzigen oder feuchten Umgebungen geeignet. Für solche Anwendungen sind Modelle mit höheren Schutzarten (z.B. IP54 oder IP65) erforderlich.
