Der ATTINY 2313 DIP – Ihr leistungsstarker Partner für anspruchsvolle Mikrocontroller-Projekte
Suchen Sie einen zuverlässigen und vielseitigen Mikrocontroller, der die Komplexität Ihrer embedded Systeme reduziert und gleichzeitig hohe Leistung bietet? Der ATTINY 2313 DIP ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die robuste Steuerungsfunktionen für eine breite Palette von Anwendungen benötigen. Er löst das Problem der Notwendigkeit spezialisierter, oft teurer und komplexer Prozessoren, indem er eine zugängliche, aber leistungsfähige Plattform für innovative elektronische Schaltungen bereitstellt.
Kernkompetenzen und technische Überlegenheit
Der ATTINY 2313 DIP zeichnet sich durch seine kompakte Bauweise und seine beeindruckende Leistungsfähigkeit aus, die ihn von vielen einfacheren Alternativen abhebt. Basierend auf der bewährten AVR-RISC Architektur von Atmel (jetzt Microchip Technology) bietet dieser 8-Bit-Mikrocontroller eine effiziente Befehlsverarbeitung und eine flexible Konfiguration, die ihn zur ersten Wahl für Projekte macht, die Präzision, Geschwindigkeit und Zuverlässigkeit erfordern. Seine 2 KB Flash-Speicher und 20 MHz Taktfrequenz ermöglichen die Implementierung komplexer Algorithmen und Steuerungslogiken, während das DIP-Gehäuse (Dual In-line Package) eine einfache Integration und Prototypentwicklung auf Steckplatinen ermöglicht.
Anwendungsfelder und Einsatzmöglichkeiten
Die Vielseitigkeit des ATTINY 2313 DIP eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der industriellen Automatisierung kann er zur Steuerung von Förderbändern, Pumpen oder Sensoren eingesetzt werden. Im Bereich der Verbraucherelektronik eignet er sich hervorragend für die Steuerung von Haushaltsgeräten, Beleuchtungssystemen oder einfachen Display-Anzeigen. Auch im Prototypenbau und in der Lehre spielt er eine zentrale Rolle, da er Entwicklern ermöglicht, komplexe Konzepte der digitalen Signalverarbeitung und Systemsteuerung praxisnah zu erlernen und umzusetzen. Die 8-Bit-Architektur ist für viele Steuerungsaufgaben vollkommen ausreichend und bietet dabei eine signifikante Kosteneffizienz gegenüber komplexeren 16- oder 32-Bit-Mikrocontrollern, ohne dabei Kompromisse bei der Funktionalität einzugehen.
Hervorstechende Vorteile des ATTINY 2313 DIP
- Effiziente AVR-RISC Architektur: Bietet eine hohe Leistung pro Taktzyklus, was zu schnellerer Ausführung von Code und höherer Energieeffizienz führt.
- Integrierte Peripherie: Verfügt über eine Reihe nützlicher integrierter Peripheriegeräte wie Timer/Counter, Analog-Digital-Wandler (ADC) und serielle Schnittstellen (UART, SPI, I2C), die die Notwendigkeit externer Komponenten reduzieren.
- Hohe Taktfrequenz: Mit 20 MHz können anspruchsvolle Echtzeitanwendungen und schnelle Regelkreise realisiert werden.
- Kompakter Flash-Speicher: 2 KB Flash-Speicher bieten ausreichend Platz für die Firmware komplexer Steuerungsaufgaben.
- DIP-Gehäuse: Ermöglicht eine einfache Handhabung und Montage auf Standard-Steckplatinen für schnelles Prototyping und einfache Reparaturen.
- Robustheit und Zuverlässigkeit: Als etablierter Baustein in der Mikrocontroller-Welt steht der ATTINY 2313 DIP für ausgereifte Technologie und Langlebigkeit.
- Geringer Stromverbrauch: Optimiert für stromsparende Anwendungen, ideal für batteriebetriebene Geräte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Mikrocontroller-Architektur | 8-Bit AVR RISC | Effiziente Befehlsverarbeitung, hohe Leistung pro Taktzyklus, ideal für Steuerungsaufgaben. |
| Taktfrequenz | Bis zu 20 MHz | Ermöglicht schnelle Reaktionszeiten und die Verarbeitung komplexer Algorithmen in Echtzeitanwendungen. |
| Flash-Speicher (Programm) | 2 KB | Ausreichend Platz für die Firmware komplexer Steuerungslogiken, Applikationsprogramme und Datenspeicher. |
| SRAM (Daten) | 128 Bytes | Bietet Platz für Variablen, Stack und temporäre Daten während der Programmausführung. |
| EEPROM (Daten) | 128 Bytes | Speicherung von Konfigurationsdaten, Kalibrierungswerten oder nutzerspezifischen Einstellungen, die auch nach Stromabschaltung erhalten bleiben. |
| I/O-Ports | 18 programmierbare I/O-Pins | Flexible Anbindung an Sensoren, Aktoren, Schalter und andere externe Komponenten. |
| Timer/Counter | 2x 8-Bit Timer/Counter, 1x 16-Bit Timer/Counter | Präzise Zeitmessung, Pulsweitenmodulation (PWM) zur Steuerung von Motoren und Helligkeit, Ereigniszählung. |
| Serielle Schnittstellen | Universal Asynchronous Receiver/Transmitter (UART), Serial Peripheral Interface (SPI) | Effiziente Kommunikation mit anderen Mikrocontrollern, Sensoren oder Kommunikationsmodulen. |
| Analog-Digital-Wandler (ADC) | 6-Kanal, 10-Bit | Erfassung analoger Messwerte von Sensoren wie Temperatur, Druck oder Spannung. |
| Betriebsspannung | 1.8V – 5.5V | Hohe Flexibilität bei der Stromversorgung, geeignet für diverse Batterieanwendungen und Netzteilkonfigurationen. |
| Gehäuse | DIP-20 | Einfache Montage auf Breadboards und durchsteckbare Platinen, ideal für Prototyping und kleinere Serien. |
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der AVR-Architektur des ATTINY 2313 DIP?
Die AVR-Architektur ist bekannt für ihre hohe Effizienz. Sie ermöglicht die Ausführung der meisten Befehle in nur einem Taktzyklus, was zu einer schnellen und reaktionsschnellen Leistung führt. Dies ist entscheidend für Echtzeitanwendungen und komplexe Steuerungsaufgaben, bei denen jede Millisekunde zählt.
Kann der ATTINY 2313 DIP mit Arduino-Entwicklungsumgebungen verwendet werden?
Ja, der ATTINY 2313 DIP kann mit der Arduino IDE programmiert werden, obwohl er nicht nativ als Arduino-Board unterstützt wird. Es sind spezielle Board-Manager-Erweiterungen und Konfigurationen erforderlich, um die Programmierung zu ermöglichen. Dies bietet eine attraktive Option für erfahrene Nutzer, die die Leistungsfähigkeit des ATTINY mit der Benutzerfreundlichkeit der Arduino-Umgebung kombinieren möchten.
Welche Arten von Sensoren kann der ATTINY 2313 DIP direkt ansteuern?
Dank seines integrierten 10-Bit-ADCs mit 6 Kanälen kann der ATTINY 2313 DIP eine Vielzahl von analogen Sensoren wie Temperatursensoren, Spannungsteiler, LDRs (lichtabhängige Widerstände) oder Drucksensoren erfassen. Über die digitalen I/O-Pins können zudem digitale Sensoren und Schalter direkt angebunden werden.
Wie wichtig ist der EEPROM-Speicher für den ATTINY 2313 DIP?
Der 128 Byte große EEPROM-Speicher ist essenziell für Anwendungen, bei denen Konfigurationsdaten, Kalibrierungswerte oder Benutzereinstellungen auch nach einem Stromausfall erhalten bleiben müssen. Dies ermöglicht es dem Mikrocontroller, bei jedem Neustart in einem definierten Zustand zu beginnen, ohne dass die Daten manuell neu eingegeben werden müssen.
Ist der ATTINY 2313 DIP für die Steuerung von Motoren geeignet?
Ja, der ATTINY 2313 DIP ist gut für die Motorsteuerung geeignet. Seine Timer/Counter-Module können zur Erzeugung von Pulsweitenmodulations (PWM)-Signalen verwendet werden, die ideal sind, um die Geschwindigkeit von Gleichstrommotoren zu regeln. Für komplexere Motorsteuerungen (z.B. bürstenlose Motoren) können zusätzliche Treiber-ICs notwendig sein.
Wie unterscheidet sich der ATTINY 2313 DIP von moderneren 32-Bit-Mikrocontrollern?
Der Hauptunterschied liegt in der Rechenleistung, dem Speicherplatz und der Komplexität der Peripherie. Während 32-Bit-Mikrocontroller für sehr rechenintensive Aufgaben, große Betriebssysteme oder umfangreiche Netzwerkkommunikation optimiert sind, bietet der 8-Bit ATTINY 2313 DIP eine kostengünstige und energieeffiziente Lösung für viele spezialisierte Steuerungs- und Automatisierungsaufgaben, bei denen die volle Leistung eines 32-Bit-Prozessors überdimensioniert wäre.

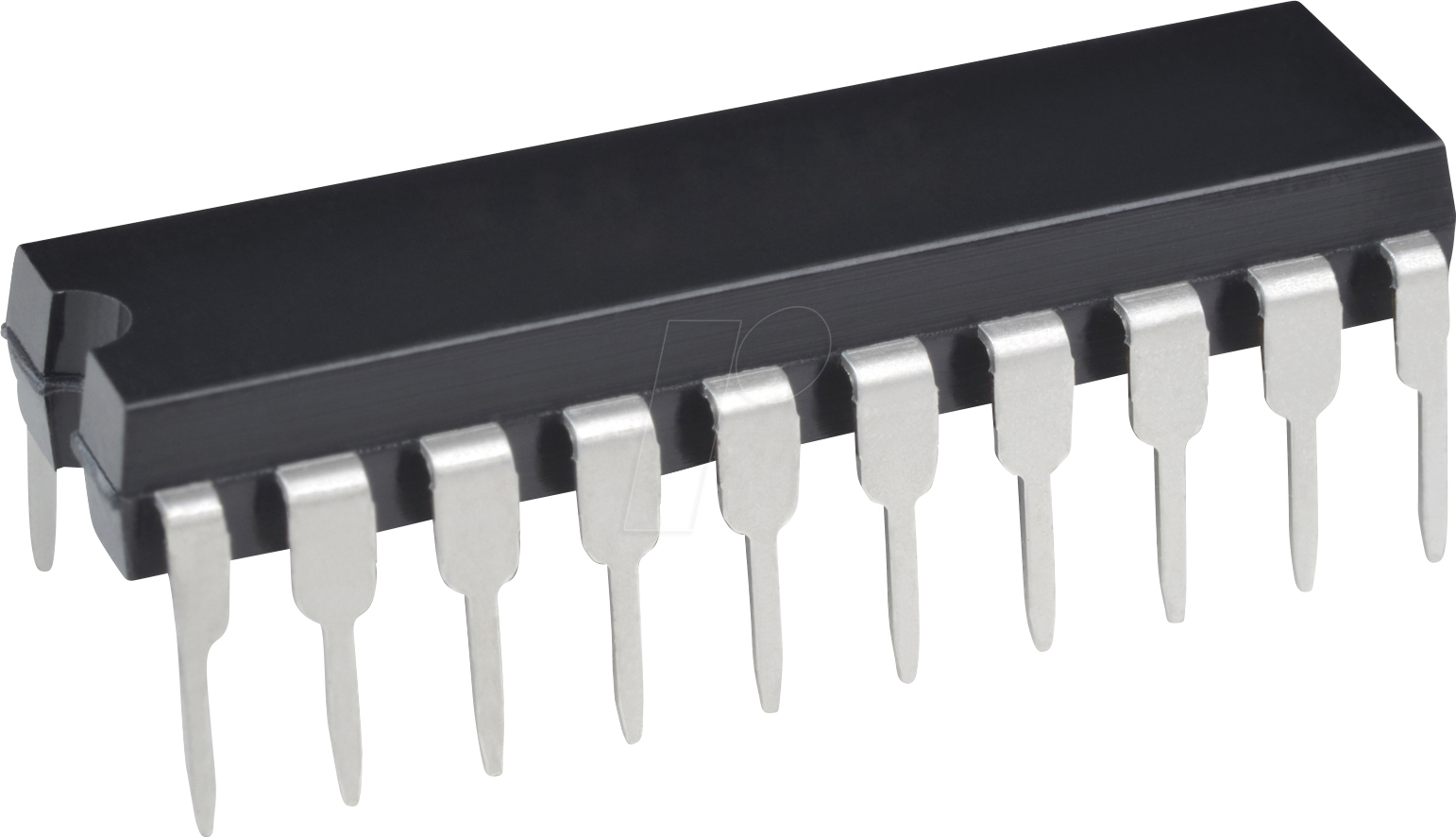

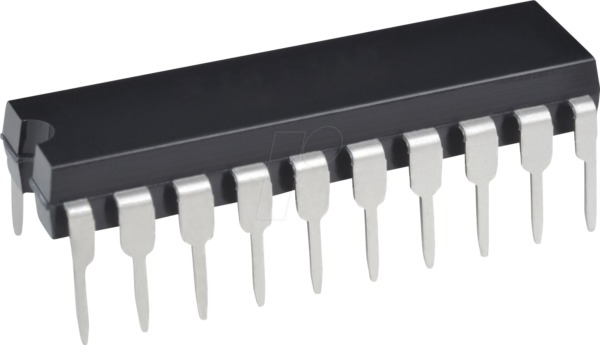

Was bedeutet DIP-20 und welche Vorteile bietet es?
DIP steht für Dual In-line Package. Das DIP-20-Gehäuse bedeutet, dass der Mikrocontroller 20 Pins hat, die paarweise auf gegenüberliegenden Seiten angeordnet sind. Dies ermöglicht eine einfache Montage und Verbindung auf Standard-Steckplatinen (Breadboards) und durchgesteckten Leiterplatten. Es vereinfacht das Prototyping und die Entwicklung erheblich, da keine speziellen Lötkenntnisse oder komplexen Montagesysteme erforderlich sind.
