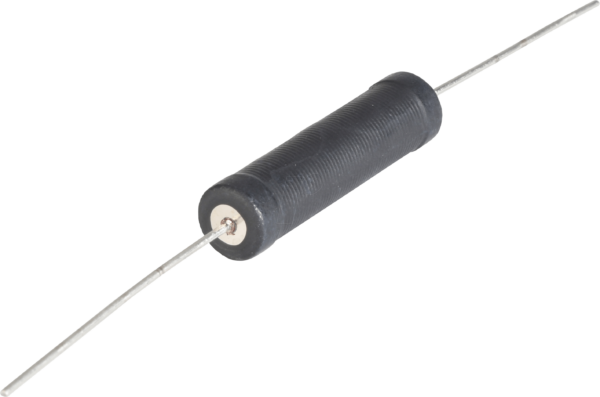

Entdecken Sie den ATE 7CS-1R0-J: Präzision für anspruchsvolle Schaltungen
Der ATE 7CS-1R0-J Drahtwiderstand ist die optimale Lösung für Ingenieure, Entwickler und ambitionierte Bastler, die exakte und zuverlässige Widerstandswerte für ihre elektronischen Projekte benötigen. Wenn Sie eine Schaltung vor Überlastung schützen, Strom begrenzen oder präzise Spannungsabfälle erzielen möchten, bietet dieser 10 Watt starke 1-Ohm-Widerstand die notwendige Stabilität und Genauigkeit, um anspruchsvolle Anforderungen zu erfüllen.
Hervorragende Leistung und Zuverlässigkeit
Der ATE 7CS-1R0-J hebt sich durch seine herausragenden technischen Spezifikationen und seine robuste Bauweise von herkömmlichen Widerständen ab. Seine axiale Bauform erleichtert die Integration in verschiedene Schaltungsdesigns, während die hohe Belastbarkeit von 10 Watt eine sichere Funktion auch unter intensiver Beanspruchung gewährleistet. Die präzise Toleranz von 5% sichert eine konsistente Leistung, die für sensitive Anwendungen unerlässlich ist.
Konstruktionsmerkmale und Materialintegrität
Der Kern des ATE 7CS-1R0-J ist ein hochwertiger Widerstandsdraht, der sorgfältig auf einen keramischen Träger gewickelt ist. Diese Konstruktion garantiert nicht nur eine hervorragende Wärmeableitung, sondern auch eine außergewöhnliche mechanische Stabilität. Die äußere Vergussmasse schützt den Widerstand vor Umwelteinflüssen wie Feuchtigkeit und Staub, was die Langlebigkeit und Zuverlässigkeit des Bauteils in industriellen und anspruchsvollen Umgebungen unterstreicht.
Technische Spezifikationen im Detail
Der ATE 7CS-1R0-J zeichnet sich durch seine spezifischen Eigenschaften aus, die ihn zur idealen Wahl für eine breite Palette von Anwendungen machen:
- Leistungsklasse: Mit 10 Watt Nennleistung ist dieser Widerstand für Anwendungen konzipiert, die eine signifikante Strombelastbarkeit erfordern, ohne dabei thermisch überlastet zu werden. Dies ist entscheidend für die Vermeidung von Ausfällen in Hochstromkreisen.
- Widerstandswert: Der präzise Wert von 1 Ohm bietet eine klare und definierte elektrische Eigenschaft, die für Strommessungen, Lastsimulationen oder als Vorwiderstand in Netzteilen und Verstärkern essentiell ist.
- Toleranz: Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert nicht mehr als 5% vom Nennwert abweicht. Dies ist für viele Anwendungen ausreichend, bei denen eine moderate Präzision erforderlich ist.
- Bauform: Die axiale Bauform ermöglicht eine einfache Montage auf Leiterplatten und in Gehäusen, wobei die Anschlüsse auf gegenüberliegenden Seiten des zylindrischen Widerstandskörpers positioniert sind.
- Temperaturkoeffizient: Der Widerstandsdraht wurde mit Bedacht gewählt, um einen stabilen Widerstandswert über einen weiten Temperaturbereich zu gewährleisten. Dies minimiert Abweichungen in der Schaltungsperformance bei wechselnden Betriebstemperaturen.
- Isolationsspannung: Die Vergussmasse bietet eine effektive elektrische Isolation, die eine sichere Handhabung und Integration in Schaltungen mit unterschiedlichen Spannungsniveaus ermöglicht.
Anwendungsgebiete: Wo der ATE 7CS-1R0-J glänzt
Der ATE 7CS-1R0-J ist ein vielseitiger Baustein für zahlreiche elektronische Systeme:
- Stromwandlung und -begrenzung: Ideal zur Begrenzung von Einschaltströmen oder zur präzisen Einstellung von Stromniveaus in Netzteilen, Ladegeräten und Motorsteuerungen.
- Lastwiderstände: Perfekt geeignet als künstliche Last für Tests von Stromversorgungen oder als Teil von Prüfaufbauten, um das Verhalten von Schaltungen unter definierter Last zu simulieren.
- Sensorik und Messtechnik: Kann als präziser Messwiderstand in Strommessschaltungen oder als Teil von komplexen Messbrücken eingesetzt werden, wo genaue Widerstandswerte gefordert sind.
- Audio-Verstärker: Findet Anwendung in der Anpassung von Impedanzen oder als Teil von Filterkreisen in professionellen Audioanwendungen, wo Zuverlässigkeit und Leistung im Vordergrund stehen.
- Industrielle Automatisierung: Robuste Bauweise und hohe Belastbarkeit machen ihn zu einer ausgezeichneten Wahl für den Einsatz in rauen Umgebungen von Produktionsanlagen und Steuerungssystemen.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Drahtwiderstand |
| Modell | ATE 7CS-1R0-J |
| Nennleistung | 10 W |
| Widerstandswert | 1 Ohm (Ω) |
| Toleranz | ± 5% |
| Bauform | Axial |
| Material des Widerstandsdrates | Hochtemperaturfester Widerstandslegierung für Stabilität und Langlebigkeit. |
| Trägermaterial | Keramischer Kern für exzellente Wärmeableitung und mechanische Festigkeit. |
| Vergussmasse | Nicht brennbare, feuchtigkeitsbeständige Vergussmasse zum Schutz und zur Isolation. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C, abhängig von der Nennlast und Kühlung. Bietet Leistungskonsistenz über einen weiten Temperaturbereich. |
| Anschlusstechnik | Lötzinn-beständige Anschlussdrähte, die eine zuverlässige Verbindung in Lötapplikationen gewährleisten. |
FAQ – Häufig gestellte Fragen zu ATE 7CS-1R0-J – Drahtwiderstand, axial, 10 W, 1 Ohm, 5%
Was ist die primäre Anwendung für einen 10W 1-Ohm Drahtwiderstand?
Ein 10W 1-Ohm Drahtwiderstand wie der ATE 7CS-1R0-J wird häufig zur Strombegrenzung, als künstliche Last für Leistungstests, in Stromversorgungen zur Stabilisierung oder als Teil von Schutzschaltungen eingesetzt, wo ein definierter Widerstandswert unter höherer Last benötigt wird.
Ist die 5% Toleranz für empfindliche Schaltungen ausreichend?
Für die meisten industriellen und vielen Hobby-Anwendungen ist eine 5% Toleranz absolut ausreichend. Für extrem präzise Messinstrumente oder hochfrequente Schaltungen mit sehr engen Toleranzen könnten jedoch Präzisionswiderstände mit geringerer Toleranz (z.B. 1% oder 0.1%) erforderlich sein. Der ATE 7CS-1R0-J bietet ein hervorragendes Preis-Leistungs-Verhältnis für allgemeine Anwendungen.
Wie wird die Wärmeableitung bei diesem Widerstand gewährleistet?
Die Wärmeableitung wird primär durch den keramischen Kern und die äußere Vergussmasse gewährleistet, die eine gute thermische Leitfähigkeit aufweisen. Für Anwendungen, bei denen die volle Nennleistung von 10W dauerhaft abgegeben wird, ist jedoch oft eine zusätzliche Kühlung, wie z.B. Luftzirkulation oder die Montage auf einem Kühlkörper, ratsam, um die Lebensdauer und Zuverlässigkeit zu maximieren.
Kann der ATE 7CS-1R0-J auch für Impulsbelastungen verwendet werden?
Ja, Drahtwiderstände sind generell gut für kurzzeitige Impulsbelastungen geeignet, sofern die Spitzenenergie die thermische Kapazität des Widerstands nicht überschreitet. Die genaue Eignung hängt von der Dauer und Amplitude der Impulse ab. Es ist ratsam, die Datenblätter des Herstellers für spezifische Pulsbelastungsdaten zu konsultieren, falls verfügbar, oder durch Tests die Eignung zu verifizieren.
Welchen Vorteil bietet die axiale Bauform gegenüber radialen Widerständen?
Die axiale Bauform des ATE 7CS-1R0-J erleichtert die Montage auf Leiterplatten und in Gehäusen, da die Anschlüsse auf beiden Seiten des zylindrischen Körpers liegen. Dies kann den Verdrahtungsaufwand reduzieren und eine robustere mechanische Befestigung in bestimmten Designs ermöglichen.
Ist dieser Widerstand für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Die nicht brennbare und feuchtigkeitsbeständige Vergussmasse des ATE 7CS-1R0-J bietet einen guten Schutz gegen Umwelteinflüsse wie Feuchtigkeit und Staub. Dies erhöht seine Zuverlässigkeit im Vergleich zu einfacheren Widerstandsdesigns in industriellen oder leicht feuchten Umgebungen. Dennoch ist der direkte Eintauchen in Wasser zu vermeiden.
Wie unterscheidet sich ein Drahtwiderstand von einem Schichtwiderstand in Bezug auf Leistung und Anwendung?
Drahtwiderstände, wie der ATE 7CS-1R0-J, sind typischerweise für höhere Leistungen ausgelegt und bieten oft eine bessere Wärmeableitung und mechanische Robustheit als viele Schichtwiderstände. Sie sind bekannt für ihre Stabilität und geringe Induktivität. Schichtwiderstände (Metallschicht, Kohleschicht) sind hingegen oft präziser bei niedrigeren Leistungen und kostengünstiger für allgemeine Anwendungen.
