Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen: Der ATE 7CS-100R-J Drahtwiderstand

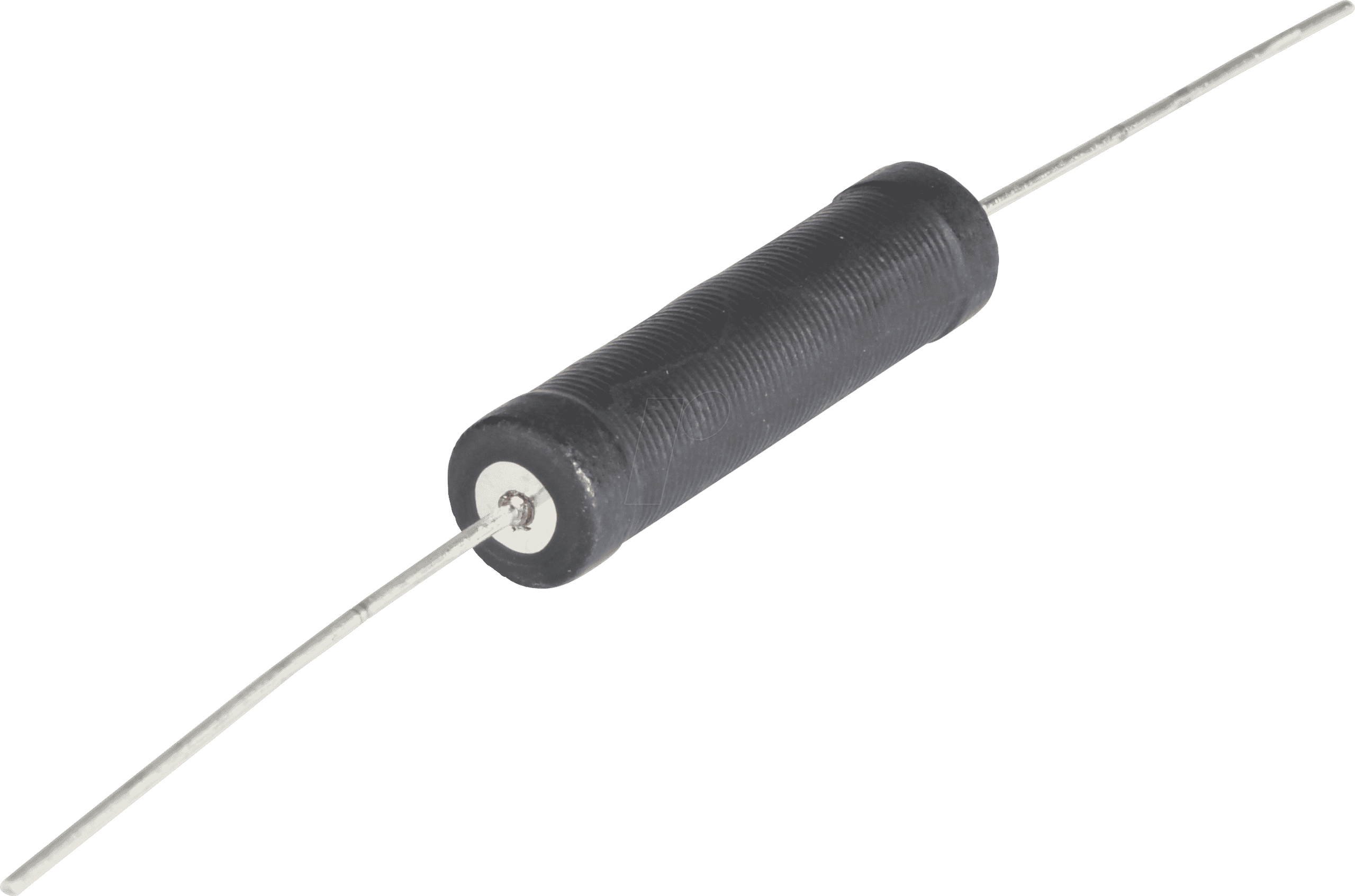

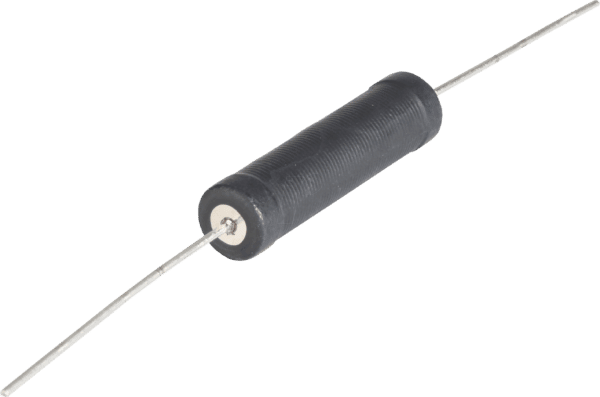

Der ATE 7CS-100R-J Drahtwiderstand mit axialen Anschlüssen ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Bastler, die eine exakte und belastbare Widerstandskonstante in ihren elektronischen Schaltungen benötigen. Ob in industriellen Steuerungen, hochwertigen Audiogeräten oder anspruchsvollen Prüfanordnungen – dieser Drahtwiderstand liefert die erwartete Performance, wenn es auf stabile Werte und thermische Belastbarkeit ankommt, und übertrifft damit die Grenzen herkömmlicher Widerstandsbauteile, die oft Kompromisse bei Leistung oder Toleranz eingehen müssen.
Herausragende Leistung durch bewährte Drahtwicklungstechnologie
Das Herzstück des ATE 7CS-100R-J bildet seine fortschrittliche Drahtwicklungstechnologie. Hochwertiger Widerstandsdraht wird präzise auf einen Keramikkörper gewickelt, um eine exakte und stabile Widerstandsfunktion zu gewährleisten. Diese Konstruktion ermöglicht eine herausragende Wärmeableitung, die entscheidend für die Langlebigkeit und die konstante Performance unter Last ist. Im Gegensatz zu Dünnschichtwiderständen, die bei höheren Leistungen thermisch an ihre Grenzen stoßen können, ist dieser Drahtwiderstand für den Einsatz bei 10 Watt ausgelegt, was ihn zu einer robusten Wahl für anspruchsvolle Anwendungen macht, bei denen Wärmeentwicklung ein kritischer Faktor ist.
Unübertroffene Präzision und Stabilität
Mit einer Toleranz von 5% bietet der ATE 7CS-100R-J eine bemerkenswert genaue Widerstandsfunktion. Diese Präzision ist unerlässlich für Schaltungen, bei denen geringe Abweichungen erhebliche Auswirkungen auf die Gesamtperformance haben können, wie beispielsweise in präzisen Messschaltungen, Signalfiltern oder Spannungsreglern. Die Verwendung von qualitativ hochwertigem Widerstandsdraht minimiert zudem die Auswirkungen von Temperaturschwankungen auf den Widerstandswert, was eine hohe Langzeitstabilität und Zuverlässigkeit der Schaltung sicherstellt. Dies unterscheidet ihn von weniger stabilen Widerstandsarten, deren Werte sich mit der Umgebungstemperatur oder im Laufe der Zeit signifikant verändern können.
Vielseitigkeit und Robustheit für industrielle Anwendungen
Der ATE 7CS-100R-J ist nicht nur präzise, sondern auch außerordentlich robust gebaut. Die axiale Bauform mit soliden Anschlussdrähten ermöglicht eine einfache Montage in Printplatten und bietet gleichzeitig eine sichere mechanische Verbindung. Die Keramikumhüllung schützt die Wicklung vor mechanischen Beschädigungen und Umwelteinflüssen wie Staub und Feuchtigkeit. Dies macht ihn zur perfekten Wahl für den Einsatz in industriellen Umgebungen, wo Zuverlässigkeit unter rauen Bedingungen oberste Priorität hat. Seine Fähigkeit, kontinuierlich 10 Watt Leistung zu verarbeiten, ohne zu überhitzen oder seine Spezifikationen zu verlieren, unterstreicht seine Überlegenheit gegenüber vielen konventionellen Widerständen, die für solche Belastungen nicht ausgelegt sind.
Anwendungsbereiche im Detail
Die Einsatzmöglichkeiten des ATE 7CS-100R-J sind vielfältig und erstrecken sich über zahlreiche Sektoren der Elektronikentwicklung und -fertigung:
- Netzteiltechnik: Als Lastwiderstand in Netzteilen zur Simulation von Verbrauchern oder zur Stabilisierung von Spannungen.
- Audioverstärker: Zur Feinabstimmung von Impedanzen oder als Teil von Filternetzwerken in hochwertigen Audioanwendungen, wo Präzision und geringe Verzerrungen entscheidend sind.
- Prüf- und Messtechnik: Als definierte Last in Prüfgeräten zur Charakterisierung anderer Komponenten oder zur Kalibrierung von Messinstrumenten.
- Leistungselektronik: In Schaltungen, die hohe Ströme verarbeiten und eine präzise Strombegrenzung erfordern.
- Industrielle Automatisierung: Als fester Bestandteil in Steuerungsgeräten, Antrieben und Überwachungssystemen, wo Robustheit und Langzeitstabilität unverzichtbar sind.
- Forschung und Entwicklung: Für Prototypenbau und Experimente, bei denen exakte Widerstandswerte und eine zuverlässige Leistungsaufnahme gefordert sind.
Technische Spezifikationen im Überblick
| Eigenschaft | Merkmal |
|---|---|
| Produkttyp | Drahtwiderstand, axial |
| Hersteller-Teilenummer | 7CS-100R-J |
| Nennleistung | 10 Watt (W) |
| Widerstandswert | 100 Ohm (Ω) |
| Toleranz | ± 5% |
| Gehäusematerial | Keramik (für hohe thermische Belastbarkeit und elektrische Isolation) |
| Anschlusstyp | Axiale Lötdrähte (für einfache Montage auf Leiterplatten) |
| Temperaturkoeffizient | Gering, für stabile Leistung über einen weiten Temperaturbereich (qualitativer Vorteil der Drahtwicklung) |
| Maximale Betriebstemperatur | Standardmäßig für die angegebene Nennleistung ausgelegt, typischerweise bis 200°C (abhängig vom spezifischen Design) |
FAQ – Häufig gestellte Fragen zu ATE 7CS-100R-J – Drahtwiderstand, axial, 10 W, 100 Ohm, 5%
Was ist die Hauptanwendung für einen 10W Drahtwiderstand?
Ein 10W Drahtwiderstand wie der ATE 7CS-100R-J wird typischerweise in Anwendungen eingesetzt, die eine höhere Leistungsaufnahme erfordern und bei denen eine präzise und stabile Widerstandsfunktion notwendig ist. Dazu gehören unter anderem Lastwiderstände in Netzteilen, Filterkreise in Audioverstärkern, Strombegrenzungen in Leistungselektronik und als definierte Last in Prüfaufbauten.
Warum ist die Drahtwicklungstechnologie besser für Leistungswiderstände?
Die Drahtwicklungstechnologie eignet sich besonders gut für Leistungswiderstände, da sie eine exzellente Wärmeableitung ermöglicht. Der Widerstandsdraht wird auf einem Keramikkörper gewickelt, der die entstehende Wärme effizient abführen kann. Dies verhindert Überhitzung und gewährleistet eine konstante Widerstandsfunktion, selbst unter hoher Belastung, was bei anderen Widerstandsarten wie Dünnschichtwiderständen nicht immer gegeben ist.
Kann der ATE 7CS-100R-J in Umgebungen mit hohen Temperaturen eingesetzt werden?
Der ATE 7CS-100R-J ist für eine Nennleistung von 10 Watt ausgelegt und verfügt über ein Keramikgehäuse, das eine gute thermische Belastbarkeit bietet. Für den Betrieb bei sehr hohen Umgebungstemperaturen über seine Auslegungsdaten hinaus ist jedoch eine zusätzliche Kühlung oder eine Reduzierung der Leistungsaufnahme notwendig, um seine Lebensdauer und Genauigkeit zu gewährleisten. Konsultieren Sie das spezifische Datenblatt für genaue Temperaturbereiche.
Was bedeutet die Toleranz von 5% in der Praxis?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils innerhalb von ±5% des Nennwertes von 100 Ohm liegt. Das heißt, der tatsächliche Widerstand kann zwischen 95 Ohm und 105 Ohm variieren. Für viele Anwendungen ist dies ausreichend, für extrem präzise Schaltungen können jedoch Widerstände mit engeren Toleranzen erforderlich sein.
Wie wird der ATE 7CS-100R-J auf einer Leiterplatte montiert?
Der ATE 7CS-100R-J ist ein axialer Drahtwiderstand. Das bedeutet, er verfügt über zwei gerade Anschlussdrähte, die an beiden Enden des Bauteils austreten. Diese Drähte werden durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend verlötet, um eine elektrische und mechanische Verbindung herzustellen. Dies ist eine gängige und robuste Montagemethode.
Welche Vorteile bietet die axiale Bauform gegenüber radialen Widerständen?
Die axiale Bauform eignet sich oft besser für Anwendungen, bei denen eine stabile mechanische Befestigung und eine gute Wärmeableitung entlang der Achse des Bauteils gewünscht sind. Sie lässt sich zudem gut in Reihenschaltungen oder als Lastwiderstände positionieren. Radiale Widerstände werden oft für Platzersparnis auf Leiterplatten oder in spezifischen Stromversorgungsdesigns eingesetzt.
Ist der ATE 7CS-100R-J für den Einsatz in kritischen Sicherheitsschaltungen geeignet?
Für kritische Sicherheitsschaltungen, bei denen ein Ausfall des Bauteils schwerwiegende Folgen haben kann, sollten stets Komponenten mit entsprechenden Sicherheitszertifizierungen und sehr engen Toleranzen verwendet werden. Der ATE 7CS-100R-J mit 5% Toleranz ist für allgemeine Elektronik und industrielle Anwendungen konzipiert. Für sicherheitsrelevante Applikationen sind spezifische, qualifizierte Bauteile zu prüfen.
