Der AT 89S4051 SOIC – Ihr Fundament für anspruchsvolle Mikrocontroller-Applikationen
Suchen Sie eine zuverlässige und leistungsfähige Basis für Ihre Elektronikprojekte oder die Integration in komplexe Systeme? Der AT 89S4051 SOIC – ein 8-Bit MCS-8051-Mikrocontroller mit 4 KB Speicher und 24 MHz Taktfrequenz im SO-20 Gehäuse – bietet genau diese Robustheit und Flexibilität. Er ist die ideale Wahl für Entwickler, Ingenieure und Maker, die eine bewährte Architektur mit modernen Features für Embedded-Anwendungen benötigen, von der industriellen Automatisierung bis hin zu kundenspezifischen Steuerungen.
Leistungsmerkmale und technische Überlegenheit des AT 89S4051
Der AT 89S4051 zeichnet sich durch seine Integration bewährter MCS-8051-Architektur-Grundlagen mit optimierten Flash-Speichertechnologien aus. Dies ermöglicht nicht nur eine schnelle und effiziente Programmausführung, sondern auch eine hohe Zuverlässigkeit bei der Datenspeicherung und Programmdurchführung. Im Vergleich zu älteren oder weniger integrierten Lösungen bietet der AT 89S4051 eine gesteigerte Performance bei gleichzeitig geringerem Stromverbrauch und einer einfacheren Handhabung durch den ISP (In-System Programming) fähigen Flash-Speicher.
Vorteile des AT 89S4051 SOIC für Ihre Projekte
- Bewährte MCS-8051-Architektur: Profitieren Sie von einer ausgereiften und weithin bekannten Befehlssatzarchitektur, die eine einfache Portierung bestehender Designs und ein schnelles Einarbeiten ermöglicht. Die breite Verfügbarkeit von Entwicklungswerkzeugen und Bibliotheken reduziert den Entwicklungsaufwand erheblich.
- Integrierter 4 KB Flash-Speicher: Der On-Chip Flash-Speicher erlaubt die direkte Speicherung Ihres Programmcodes. Dies eliminiert die Notwendigkeit externer Speicherlösungen für viele Anwendungen und vereinfacht das PCB-Design. Die Flash-Technologie gewährleistet zudem eine hohe Anzahl an Schreib-/Löschzyklen für wiederholbare Programmierungen.
- 24 MHz Taktfrequenz: Mit einer Taktfrequenz von 24 MHz bietet der AT 89S4051 ausreichend Leistung für eine Vielzahl von Echtzeit-Anwendungen und komplexen Berechnungen. Dies ermöglicht eine schnelle Verarbeitung von Sensordaten, die Steuerung von Aktoren und die Ausführung komplexer Algorithmen innerhalb enger Zeitfenster.

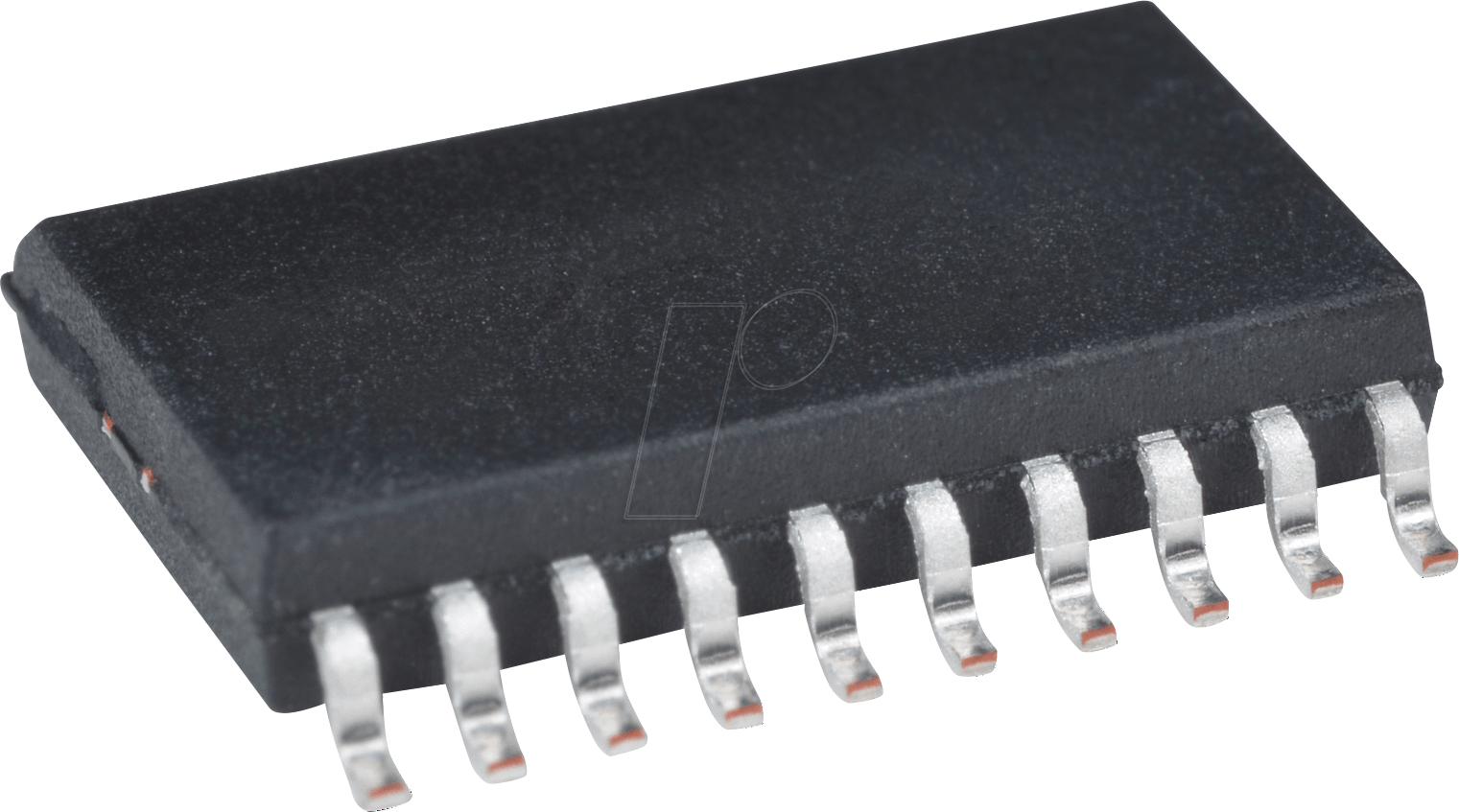

- SO-20 Gehäuse: Das standardisierte SO-20 (Small Outline Integrated Circuit) Gehäuse ist für die Oberflächenmontage (SMT) optimiert. Es bietet eine gute Balance zwischen Kompaktheit und Handhabbarkeit bei der Bestückung, was es ideal für moderne Leiterplattendesigns macht, bei denen Platz eine kritische Ressource ist.
- In-System Programming (ISP): Die Möglichkeit, den Mikrocontroller direkt auf der Platine zu programmieren, ohne ihn ausbauen zu müssen, spart signifikant Zeit und Aufwand während der Entwicklung und Fehlerbehebung. Dies vereinfacht auch die Aktualisierung von Firmware in installierten Systemen.
- Vielseitige E/A-Schnittstellen: Ausgestattet mit mehreren Port-Pins, Timer/Counter, Interrupt-Controller und einer UART-Schnittstelle, bietet der AT 89S4051 die notwendigen Ressourcen für die Anbindung einer breiten Palette von Peripheriegeräten wie Sensoren, Displays, Kommunikationsmodulen und Aktoren.
Technische Spezifikationen im Detail
Der AT 89S4051 SOIC – 8-Bit-MCS-8051-Mikrocontroller, 4 KB, 24 MHz, SO-20 repräsentiert eine fortgeschrittene Version der klassischen 8051-Familie. Seine Kernarchitektur basiert auf einer Harvard-Architektur, die separate Speicherbereiche für Programm- und Datenspeicher nutzt, was zu einer effizienteren Datenverarbeitung führt. Die 4 KB an integriertem, nicht-flüchtigem Flash-Speicher sind ausreichend für die meisten Standard-Embedded-Anwendungen. Die interne SRAM von 128 Bytes ist für die Speicherung von Variablen und Stapel (Stack) während der Programmausführung ausgelegt. Mit einer maximalen Taktfrequenz von 24 MHz kann der AT 89S4051 eine Befehlszyklusrate von bis zu 1 MIPS (Million Instructions Per Second) erreichen, was für viele Steuerungsaufgaben eine exzellente Leistung darstellt.
Die I/O-Ports des AT 89S4051 sind vielseitig und können als reine Eingangs- oder Ausgangspins konfiguriert werden. Die integrierten Timer/Counter (zwei 16-Bit-Timer/Counter) sind essentiell für zeitbasierte Steuerungen, Pulsweitenmodulation (PWM) und Ereigniszählung. Das erweiterte Interrupt-System mit mehreren Quellen und Prioritätsstufen ermöglicht eine effiziente Reaktion auf externe Ereignisse und Systemzustände. Die integrierte UART (Universal Asynchronous Receiver/Transmitter) bietet eine serielle Kommunikationsschnittstelle, die für die Verbindung mit anderen Geräten wie PCs, Modems oder anderen Mikrocontrollern über Protokolle wie RS-232 oder RS-485 unerlässlich ist.
Einsatzgebiete und Anwendungspotenziale
Die Robustheit, Flexibilität und die breite Akzeptanz der MCS-8051-Architektur machen den AT 89S4051 zu einer exzellenten Wahl für eine Vielzahl von Embedded-Systemen. Seine Fähigkeit zur In-System-Programmierung erleichtert die Entwicklung und Wartung von Geräten in Bereichen wie:
- Industrielle Automatisierung: Steuerung von Maschinen, Produktionsanlagen, Überwachungssystemen und Datenerfassung.
- Konsumerelektronik: Integration in Haushaltsgeräte, Unterhaltungselektronik und kleine Steuerungsmodule.
- Automobiltechnik: Anwendungen in Infotainmentsystemen, Energiemanagement und einfachen Steuergeräten.
- Medizintechnik: Einsatz in Diagnosegeräten, Überwachungssystemen und Assistenten für die Patientenpflege (nicht-kritische Anwendungen).
- Prototyping und Hobby-Elektronik: Eine ausgereifte Plattform für Maker und Entwickler, um neue Ideen zu realisieren und zu testen.
- IoT-Geräte: Als Kern eines intelligenten Gerätes, das Daten sammelt und verarbeitet, bevor es über eine externe Schnittstelle kommuniziert.
Die Kombination aus geringem Stromverbrauch, einer kompakten Bauform und ausreichender Rechenleistung macht ihn besonders attraktiv für batteriebetriebene oder energieeffiziente Anwendungen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit MCS-8051 |
| Speicher (Flash) | 4 KB |
| Speicher (RAM) | 128 Bytes |
| Taktfrequenz | Bis zu 24 MHz |
| Gehäuse | SO-20 (Small Outline Integrated Circuit) |
| Programmierbarkeit | In-System Programming (ISP) fähig |
| I/O-Ports | Bis zu 32 bidirektionale I/O-Pins |
| Timer/Counter | 2 x 16-Bit Timer/Counter |
| Schnittstellen | 1 x vollduplex UART, 2 x externe Interrupt-Eingänge |
| Betriebsspannung | Typisch 2.7V – 5.5V (Herstellerabhängig, bitte Datenblatt prüfen) |
| Temperaturbereich | Industrieller Bereich (typisch -40°C bis +85°C, Herstellerabhängig) |
FAQ – Häufig gestellte Fragen zu AT 89S4051 SOIC – 8-Bit-MCS-8051-Mikrocontroller, 4 KB, 24 MHz, SO-20
Was ist die Hauptanwendung des AT 89S4051 SOIC?
Der AT 89S4051 SOIC ist für eine breite Palette von Embedded-Control-Anwendungen konzipiert, bei denen eine zuverlässige und kosteneffiziente Mikrocontroller-Lösung mit moderater Rechenleistung benötigt wird. Typische Einsatzgebiete sind industrielle Steuerungen, Haushaltsgeräte, Automatisierungssysteme und Hobby-Projekte.
Warum ist der 8-Bit-MCS-8051-Kern eine gute Wahl?
Die MCS-8051-Architektur ist seit Jahrzehnten eine etablierte Standardplattform in der Mikrocontroller-Welt. Sie bietet einen umfangreichen Befehlssatz, eine gute Dokumentation, eine große Community und eine breite Verfügbarkeit von Entwicklungswerkzeugen und Compilern, was die Entwicklungszeit und -komplexität reduziert.
Wie wird der AT 89S4051 programmiert?
Der AT 89S4051 unterstützt In-System Programming (ISP). Dies bedeutet, dass der Mikrocontroller auf der Zielplatine mit Strom versorgt und über eine serielle Schnittstelle (oftmals die UART) mit einem Programmiergerät verbunden wird, um den Flash-Speicher mit dem Anwendungsprogramm zu beschreiben. Dies ist deutlich einfacher als der Ausbau des Mikrocontrollers.
Kann der AT 89S4051 für Echtzeit-Anwendungen verwendet werden?
Ja, mit einer Taktfrequenz von 24 MHz und einem effizienten Befehlssatz ist der AT 89S4051 gut geeignet für viele Echtzeit-Anwendungen, die schnelle Reaktionszeiten und präzise zeitliche Abläufe erfordern. Das Interrupt-System unterstützt die reaktionsschnelle Verarbeitung von externen Ereignissen.
Welche Art von externen Komponenten werden typischerweise mit dem AT 89S4051 verwendet?
Typische externe Komponenten umfassen Sensoren (Temperatur, Druck, Licht etc.), Aktoren (Motoren, Relais, LEDs), Displays (LCD, OLED), Kommunikationsmodule (z.B. für Funkübertragung), Pegelwandler für serielle Schnittstellen und Spannungsregler, je nach Anwendung.
Ist der AT 89S4051 für Einsteiger geeignet?
Ja, aufgrund der weit verbreiteten 8051-Architektur und der einfachen Programmierbarkeit mittels ISP ist der AT 89S4051 eine gute Wahl für Einsteiger, die sich mit Mikrocontrollern vertraut machen möchten. Es gibt zahlreiche Lernressourcen und Beispielprojekte.
Welche Vorteile bietet das SO-20 Gehäuse?
Das SO-20 Gehäuse ist ein Standardgehäuse für die Oberflächenmontage (SMD). Es ist kompakter als bedrahtete Gehäuse und ermöglicht eine dichte Bestückung von Leiterplatten, was bei vielen modernen Elektronikdesigns von Vorteil ist.
