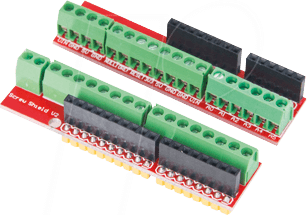

Ard SHD SCREW3 – Das Arduino Screw-Shield Terminal für Professionelle Projekte
Sind Sie es leid, jedes Mal mühsam Kabel in kleine Steckverbindungen einzuführen und sich über wackelige Verbindungen zu ärgern? Das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal löst dieses Problem, indem es eine robuste und zuverlässige Schnittstelle für Ihre Arduino-Projekte schafft. Es ist die ideale Lösung für Entwickler, Maker und Ingenieure, die Wert auf Langlebigkeit und einfache Handhabung legen und komplexe Elektronikaufbauten sicher und effizient realisieren möchten.
Verbesserte Konnektivität und Zuverlässigkeit
Das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal hebt Ihre Arduino-Anbindungen auf ein neues Niveau. Wo herkömmliche Jumper-Kabel und Steckverbinder an ihre Grenzen stoßen, bietet dieses Shield eine permanente und sichere Verbindung durch Schraubklemmen. Dies minimiert das Risiko von Kurzschlüssen und Datenverlusten, insbesondere in Umgebungen mit Vibrationen oder bei häufigen Neuverkabelungen. Die direkte Anbindung an die GPIO-Pins des Arduino, ohne zusätzliche Adapter oder komplizierte Lötprozesse, macht es zu einem unverzichtbaren Werkzeug für jeden ernsthaften Maker.
Maximale Flexibilität für Ihre Elektronik-Projekte
Mit dem ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal maximieren Sie die Flexibilität Ihrer Projekte. Dieses Shield vereinfacht den Anschluss von Sensoren, Aktoren und anderen Peripheriegeräten, die möglicherweise stärkere Ströme führen oder eine stabilere Verbindung erfordern. Die klare Beschriftung der Anschlüsse auf dem Shield ermöglicht eine intuitive und fehlerfreie Verdrahtung, was gerade bei komplexen Schaltungen von unschätzbarem Wert ist. Sie sparen Zeit bei der Fehlersuche und können sich voll auf die Funktionalität Ihrer Anwendung konzentrieren.
Schlüsselfunktionen und Vorteile des ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal
- Robuste Schraubklemmen: Bieten eine sichere und dauerhafte Verbindung für alle angeschlossenen Komponenten.
- Vereinfachte Verdrahtung: Deutlich weniger fehleranfällig als Jumper-Kabel, ideal für den professionellen Einsatz.
- Klar definierte Anschlüsse: Jede Klemme ist eindeutig beschriftet, was die Installation und Wartung erleichtert.
- Kompatibilität: Passt nahtlos auf gängige Arduino-Boards und erweitert deren Anschlussmöglichkeiten signifikant.
- Strukturierte Aufbauten: Ermöglicht geordnete und übersichtliche Verkabelungen, selbst bei komplexen Systemen.
- Langlebigkeit: Hochwertige Komponenten sorgen für eine lange Lebensdauer und Zuverlässigkeit im Dauerbetrieb.
- Kein Löten erforderlich: Ermöglicht eine schnelle und unkomplizierte Installation ohne spezialisierte Werkzeuge.
Technische Spezifikationen und Materialbeschaffenheit
Das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal ist sorgfältig konstruiert, um eine optimale Leistung und Haltbarkeit zu gewährleisten. Die Leiterplatte (PCB) besteht aus hochwertigem FR4-Material, das für seine hervorragenden elektrischen Isoliereigenschaften und mechanische Festigkeit bekannt ist. Die verbauten Schraubklemmen sind aus einer widerstandsfähigen Legierung gefertigt, die Korrosion widersteht und eine zuverlässige elektrische Leitfähigkeit über einen weiten Temperaturbereich sicherstellt. Die klare Beschriftung der Anschlüsse erfolgt durch eine strapazierfähige Siebdrucktechnik, die auch bei intensiver Nutzung lesbar bleibt.
| Merkmal | Beschreibung |
|---|---|
| Leiterplattenmaterial | FR4 (Fiberglas-Epoxid-Harz-Verbundwerkstoff) |
| Schraubklemmenmaterial | Verzinnter Messingkern für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Anschlussart | Schraubklemmen (Push-in/Käfigklemmen-Design für sichere Drahtbefestigung) |
| Beschriftung | Hochbeständiger Siebdruck für klare und dauerhafte Kennzeichnung der GPIO-Pins |
| Kompatibilität | Standard-Arduino-Header (z.B. Arduino Uno, Mega, Nano-kompatible Boards) |
| Montage | Einfaches Aufstecken auf die Arduino-Header; Schraubklemmen für externe Verbindungen |
| Einsatztemperatur | Optimale Leistung im Bereich von -20°C bis +85°C |
| Max. Strombelastbarkeit pro Klemme | Typischerweise bis zu 5A (abhängig von der Drahtstärke und spezifischen Klemmenausführung – bitte aktuelle Produktdatenblätter prüfen) |
Entwicklungsoptimierung durch dedizierte Anschlusspunkte
Das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal bietet eine durchdachte Aufteilung der Arduino-GPIOs. Jede digitale und analoge Pin-Gruppe sowie die Stromversorgungsanschlüsse (5V, 3.3V, GND) werden auf übersichtliche Reihen von Schraubklemmen abgebildet. Dies ermöglicht eine organisierte und systematische Verkabelung, die nicht nur die Übersichtlichkeit erhöht, sondern auch die Effizienz bei der Prototypenentwicklung und der späteren Serienproduktion steigert. Die klare Trennung der Anschlusstypen – digitale Ein-/Ausgänge, analoge Eingänge, Stromversorgung – verhindert Verwechslungen und minimiert das Risiko von Fehlkonfigurationen. Dieses Shield ist nicht nur ein Stück Hardware, sondern ein integraler Bestandteil eines durchdachten Entwicklungsprozesses, der auf Zuverlässigkeit und Effizienz ausgelegt ist.
Anwendungsgebiete für das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal
Die Vielseitigkeit des ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal eröffnet eine breite Palette von Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Sichere Anbindung von Sensoren und Aktoren in robusten Steuerungs- und Überwachungssystemen.
- Robotik: Stabile Verbindungen für Motortreiber, Servos und zahlreiche Sensoren in komplexen Roboterplattformen.
- IoT-Projekte: Zuverlässige Integration von Netzwerkmodulen und Peripheriegeräten für vernetzte Anwendungen.
- Labor und Forschung: Präzise und reproduzierbare Verbindungen für Mess- und Experimentaufbauten.
- Prototypenentwicklung: Schneller und sicherer Aufbau von elektronischen Schaltungen, ideal für iterative Tests.
- DIY-Projekte mit hoher Beanspruchung: Langlebige und sichere Verkabelung für anspruchsvolle Heimprojekte, bei denen Zuverlässigkeit im Vordergrund steht.
FAQ – Häufig gestellte Fragen zu ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal
Ist das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal mit allen Arduino-Boards kompatibel?
Das Shield ist primär für Arduino-Boards mit Standard-Header-Konfigurationen konzipiert, wie sie beim Arduino Uno, Mega oder vielen Nano-kompatiblen Boards zu finden sind. Bitte überprüfen Sie die Pin-Belegung Ihres spezifischen Arduino-Modells, um eine hundertprozentige Kompatibilität sicherzustellen.
Welche Art von Kabeln kann ich mit den Schraubklemmen verwenden?
Die Schraubklemmen sind für eine Vielzahl von Drahtstärken ausgelegt, typischerweise von AWG 26 bis AWG 12. Für optimale Ergebnisse und maximale Strombelastbarkeit wird die Verwendung von soliden oder feindrähtigen Kupferkabeln mit adäquater Isolation empfohlen. Bitte beachten Sie die Angaben zur maximalen Strombelastbarkeit pro Klemme.
Muss ich etwas löten, um das Shield zu verwenden?
Nein, das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal ist für die direkte Montage auf Ihrem Arduino gedacht. Es wird einfach auf die Stiftleisten gesteckt. Die Verbindungen zu Ihren externen Komponenten erfolgen über die integrierten Schraubklemmen, für die kein Löten erforderlich ist.
Wie unterscheidet sich dieses Screw-Shield von anderen Anschlussmethoden?
Im Vergleich zu einfachen Jumper-Kabeln bieten die Schraubklemmen eine wesentlich stabilere und dauerhaftere Verbindung. Dies reduziert das Risiko von wackeligen Kontakten, Kurzschlüssen und Ausfällen, was insbesondere in Umgebungen mit Vibrationen oder bei Projekten, die eine hohe Zuverlässigkeit erfordern, von entscheidender Bedeutung ist.
Wie vermeide ich Kurzschlüsse bei der Verkabelung?
Die klare Beschriftung auf dem Shield hilft, die einzelnen Pins korrekt zuzuordnen. Stellen Sie sicher, dass die abisolierten Drahtenden sauber und frei von Litzen sind, die überstehen könnten. Achten Sie darauf, dass die Schraubklemmen fest angezogen sind, um einen sicheren Kontakt zu gewährleisten. Eine sorgfältige und methodische Verkabelung ist der Schlüssel zur Vermeidung von Kurzschlüssen.
Kann ich das Shield für Anwendungen mit hoher Stromstärke verwenden?
Das Shield ermöglicht die Anbindung von Komponenten, die potenziell mehr Strom benötigen, als es die Standard-Arduino-Pins direkt liefern können, indem es eine robustere Schnittstelle bietet. Die maximale Strombelastbarkeit pro Klemme ist jedoch begrenzt und typischerweise für viele Standardanwendungen im Maker-Bereich ausreichend. Für sehr hohe Stromstärken sind möglicherweise zusätzliche Stromversorgungsmodule oder Relais erforderlich, die dann über das Screw-Shield angebunden werden können.
Wie reinige und pflege ich das ARD SHD SCREW3 – Arduino Shield – Screw-Shield Terminal?
Zur Reinigung verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie die Verwendung von Flüssigkeiten oder aggressiven Reinigungsmitteln, um die Leiterplatte und die Beschriftung nicht zu beschädigen. Stellen Sie sicher, dass das Shield und die angeschlossenen Komponenten vor der Reinigung von der Stromversorgung getrennt sind.
