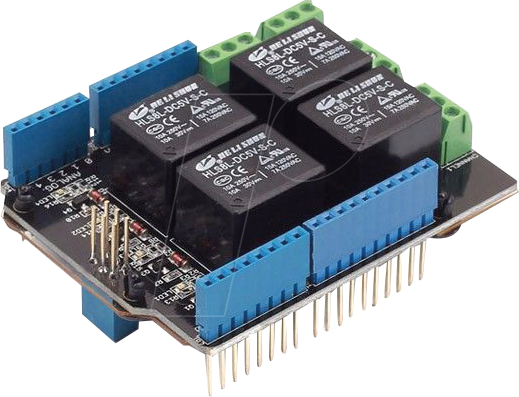

ARD SHD RELAY V3 – Das Arduino Shield für präzise Schaltvorgänge in Ihrer Elektronikprojekte
Sie suchen nach einer zuverlässigen und einfach zu integrierenden Lösung zur Steuerung von Verbrauchern mit Ihrem Arduino? Das ARD SHD RELAY V3 – Arduino Shield – Relais V3, HLS8L-DC5V-S-C adressiert genau diese Anforderung. Es ermöglicht Ihnen, Wechsel- und Gleichspannungen sowie höhere Ströme sicher zu schalten, die weit über die Kapazitäten eines Arduino-Pins hinausgehen. Ideal für Maker, Hobbyelektroniker, Prototypenentwickler und Bastler, die ihre Projekte um Schaltelemente erweitern möchten.
Überlegene Leistung und Zuverlässigkeit: Warum das ARD SHD RELAY V3 die smarte Wahl ist
Standardlösungen zur Relaisansteuerung, oft basierend auf einzelnen Transistor-Schaltungen oder simplen Relaisboards, können in Bezug auf Isolation, Strombegrenzung und integrierte Schutzmechanismen Kompromisse eingehen. Das ARD SHD RELAY V3 hingegen bietet eine dedizierte Shield-Architektur, die eine optimale Signalentkopplung zwischen Mikrocontroller und geschalteter Last gewährleistet. Das integrierte Relais HLS8L-DC5V-S-C ist speziell für seine Robustheit und Langlebigkeit bekannt und übertrifft damit deutlich die Lebensdauer vieler kostengünstigerer Alternativen. Die durchdachte Platine minimiert Störeinflüsse und bietet eine klare Pinbelegung für eine schnelle und fehlerfreie Integration in Ihr Arduino-Ökosystem.
Kernfunktionalitäten und technische Exzellenz
Das Herzstück des ARD SHD RELAY V3 ist das hochzuverlässige HLS8L-DC5V-S-C Relais. Dieses elektromechanische Bauteil ermöglicht die Steuerung von Lasten mit bis zu 10 Ampere bei 250VAC bzw. 30VDC (bei entsprechender Auslegung der Ansteuerung). Die 5V-Spulenspannung des Relais ist perfekt auf die Spannungsversorgung gängiger Arduino-Boards abgestimmt. Das Shield verfügt über klare Anschlusspunkte für die zu schaltende Last (Schließer, Öffner und gemeinsame Verbindung) sowie über Stiftleisten zur direkten Verbindung mit Ihrem Arduino, was eine einfache Verkabelung ermöglicht. Die integrierte optische Kopplung des Relais sorgt für eine effektive Trennung zwischen der Steuerungsseite (Arduino) und der Lastseite, was einen entscheidenden Schutz für Ihren Mikrocontroller darstellt.
Vorteile auf einen Blick
- Sichere Lastschaltung: Steuern Sie Verbraucher mit hoher Stromaufnahme und Spannung sicher und zuverlässig.
- Optimale Entkopplung: Die optische Kopplung schützt Ihren Arduino vor Spannungsspitzen und Rückströmen.
- Einfache Integration: Das Shield-Format passt direkt auf gängige Arduino-Boards und erfordert keine komplexen Verkabelungen.
- Hohe Lebensdauer: Das HLS8L-DC5V-S-C Relais ist für seine Langlebigkeit und Zuverlässigkeit bekannt.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Projekten, von der Hausautomation bis zur industriellen Prototypenentwicklung.
- Klar definierte Anschlüsse: Einfaches Verständnis und schnelle Verdrahtung der Ein- und Ausgangssignale.
- Platzsparende Lösung: Kompaktes Design, das keine unnötigen zusätzlichen Komponenten erfordert.
Detaillierte Spezifikationen und Materialauswahl
Das ARD SHD RELAY V3 zeichnet sich durch die sorgfältige Auswahl seiner Komponenten und die durchdachte Platinenlayout aus. Die Leiterbahnen sind so dimensioniert, dass sie auch bei den spezifizierten Maximalströmen stabil bleiben. Die verwendete Leiterplatte besteht aus FR4-Material, einem Standard für hochwertige Elektronik-Applikationen, das eine gute elektrische Isolation und mechanische Stabilität bietet. Die Lötstellen sind sauber und präzise verarbeitet, um eine langfristige und zuverlässige Verbindung zu gewährleisten. Die Lötpads für die externe Last sind ausreichend dimensioniert, um auch dickere Litzen sicher aufzunehmen und zu befestigen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | ARD SHD RELAY V3 – Arduino Shield – Relais V3 |
| Integriertes Relais | HLS8L-DC5V-S-C |
| Spulenspannung des Relais | 5 VDC |
| Maximale Schaltleistung (AC) | 250 VAC bei 10 A |
| Maximale Schaltleistung (DC) | 30 VDC bei 10 A (Ansteuerung beachten) |
| Isolationsspannung (Spule/Kontakt) | Konstruktionsbedingt hohe Isolation durch optische Kopplung und Relais-Spezifikation |
| Schaltkontakte | 1 x Schließer (NO), 1 x Öffner (NC), 1 x Gemeinsam (COM) |
| Steuerspannung | Kompatibel mit 5V-Logikpegeln von Arduino-Mikrocontrollern |
| Leiterplattendicke | Standard 1.6 mm FR4 |
| Anschlusstyp (Last) | Schraubklemmen für einfache und sichere Verbindung |
| Anschlusstyp (Steuerung) | Stiftleisten für Arduino-Header |
| Einsatztemperatur (typisch) | -25°C bis +70°C (abhängig von Umgebungsbedingungen und Last) |
Anwendungsgebiete für das ARD SHD RELAY V3
Die Einsatzmöglichkeiten dieses Relais-Shields sind nahezu grenzenlos. Ob Sie in der Hausautomation eine Heizungssteuerung, eine Beleuchtungsgruppe oder eine Pumpe steuern möchten, das ARD SHD RELAY V3 liefert die notwendige Schaltleistung. Im Bereich des Robotik können Sie damit Aktoren, Motoren (mit geeigneter Ansteuerung und Schutz) oder andere leistungsintensive Komponenten ansteuern. Für industrielle Prototypen und Mess- und Regelungstechnik bietet es eine robuste Schnittstelle zur Integration von Sensoren und Aktorik. Auch im Bereich des Smart Farming oder bei der Entwicklung von DIY-Projekten, bei denen es auf die Steuerung externer Geräte mit höherer Leistungsaufnahme ankommt, ist dieses Shield die ideale Wahl. Die klare Trennung zwischen der empfindlichen Mikrocontroller-Elektronik und der potenziell störungsbehafteten Lastseite macht es zu einer sicheren und professionellen Lösung.
Optimale Integration in Ihr Arduino-Projekt
Die Montage des ARD SHD RELAY V3 auf Ihrem Arduino-Board ist denkbar einfach. Stecken Sie das Shield einfach auf die digitalen Pins Ihres kompatiblen Arduino-Boards (wie z.B. Arduino Uno, Mega, Nano, etc.). Achten Sie auf die korrekte Ausrichtung, die durch die Position der Stiftleisten vorgegeben ist. Die Steuerung des Relais erfolgt über einen digitalen Ausgangspin Ihres Arduinos. Durch Setzen dieses Pins auf HIGH wird das Relais aktiviert (abhängig von der Konfiguration der Steuersoftware), und durch Setzen auf LOW wird es deaktiviert. Die entsprechenden Bibliotheken oder einfachen digitalen Schreibbefehle in der Arduino IDE ermöglichen eine intuitive Programmierung der Schaltvorgänge. Die Anschlussklemmen für die Last sind mit „COM“ (gemeinsame Verbindung), „NO“ (Normally Open – Schließer) und „NC“ (Normally Closed – Öffner) gekennzeichnet, was eine flexible Konfiguration je nach Anwendungsfall erlaubt. Für die Ansteuerung von induktiven Lasten, wie Motoren oder Spulen, empfiehlt sich die zusätzliche Beschaltung einer Freilaufdiode über die Lastklemmen, um Schäden durch Spannungsspitzen zu vermeiden.
Technische Details des HLS8L-DC5V-S-C Relais
Das im ARD SHD RELAY V3 verbaute HLS8L-DC5V-S-C Relais gehört zur Klasse der elektromagnetischen Kleinrelais, die für ihre Zuverlässigkeit in verschiedensten Anwendungen bekannt sind. Die Spule mit einer Nennspannung von 5VDC lässt sich direkt von einem Arduino aus ansteuern, wobei eine geeignete Stromstärke für das Anziehen des Relais erforderlich ist. Die Kontakte sind für eine hohe Lebensdauer ausgelegt, wobei die tatsächliche Lebensdauer stark von der Schaltfrequenz, der Lastart und der Stromstärke abhängt. Die maximale Schaltleistung von 10 Ampere ist ein wichtiger Parameter, der sicherstellt, dass auch anspruchsvollere Verbraucher wie kleine Heizlüfter, Pumpen oder leistungsstarke LEDs sicher geschaltet werden können. Die mechanische Lebensdauer wird üblicherweise mit mehreren Millionen Schaltspielen angegeben, was die Langlebigkeit dieses Bauteils unterstreicht. Die Kontakte bestehen typischerweise aus einer Silberlegierung, die eine gute Leitfähigkeit und geringen Kontaktwiderstand über die Zeit gewährleistet.
Sicherheit und EMV-Aspekte
Die Integration eines Relais-Shields wie dem ARD SHD RELAY V3 ist ein wichtiger Schritt zur Erhöhung der Sicherheit in Elektronikprojekten. Die galvanische Trennung, die durch die optische Kopplung und das Relais selbst realisiert wird, verhindert, dass Störungen von der Lastseite auf die sensible Mikrocontroller-Schaltung überspringen. Dies ist besonders relevant, wenn mit höheren Spannungen oder Netzspannung gearbeitet wird. Eine sorgfältige Verkabelung der Lastanschlüsse und die Beachtung der maximalen Schaltleistungen sind essenziell, um Überlastung und potenzielle Gefahren zu vermeiden. Bei der Entwicklung von Produkten für den Markt ist zudem die Einhaltung von EMV-Richtlinien (Elektromagnetische Verträglichkeit) entscheidend. Das Design des Shields, mit einer durchdachten Masseführung und der Trennung von Signal- und Leistungspfaden, trägt dazu bei, eine gute EMV-Performance zu erzielen. Dennoch sollte bei anspruchsvollen Anwendungen die EMV-Performance durch weitere Maßnahmen wie Abschirmungen oder Ferritkerne optimiert werden.
Erweiterte Steuerungsmöglichkeiten und Flexibilität
Obwohl das ARD SHD RELAY V3 primär für die einfache Ansteuerung über einen einzelnen digitalen Pin konzipiert ist, eröffnen sich durch geschickte Programmierung erweiterte Steuerungsoptionen. Sie können beispielsweise Timer-Funktionen implementieren, um Verbraucher für eine bestimmte Dauer ein- oder auszuschalten. Auch die Verknüpfung mit anderen Sensoren ist problemlos möglich: Ein Temperatursensor könnte beispielsweise die Heizung über das Relais steuern, sobald ein bestimmter Schwellenwert überschritten wird. Für Anwendungen, die eine höhere Schaltfrequenz erfordern oder bei denen eine sehr präzise Zeitsteuerung wichtig ist, könnte die Auswahl eines Solid-State-Relais (SSR) eine Alternative darstellen. Das ARD SHD RELAY V3 mit seinem elektromechanischen Relais ist jedoch die erste Wahl, wenn es um einfache Schaltaufgaben, hohe Strombelastbarkeit und eine robuste physische Trennung geht.
Häufig gestellte Fragen zu ARD SHD RELAY V3 – Arduino Shield – Relais V3
Kann ich mit diesem Shield direkt 230V Wechselstrom schalten?
Ja, das ARD SHD RELAY V3 ist für das Schalten von Wechselspannungen bis zu 250V AC mit einer maximalen Stromstärke von 10A ausgelegt. Achten Sie jedoch stets auf eine fachgerechte Verkabelung und isolieren Sie die Anschlüsse sorgfältig, um jegliche Gefahren durch Netzspannung zu vermeiden.
Welche Arduino-Boards sind kompatibel?
Das Shield ist mit allen Arduino-Boards kompatibel, die über die standardmäßigen Stiftleisten verfügen, wie z.B. Arduino Uno, Mega, Leonardo, Nano (mit Adapter), und viele mehr. Die Steuerung erfolgt über einen digitalen Ausgangspin.
Wie kann ich das Relais programmieren?
Sie können das Relais mit einfachen digitalen Schreibbefehlen in der Arduino IDE ansteuern. Setzen Sie einen digitalen Pin auf HIGH, um das Relais zu aktivieren, und auf LOW, um es zu deaktivieren (dies kann je nach Relaiskonfiguration umgekehrt sein).
Ist eine zusätzliche Stromversorgung für das Shield nötig?
Nein, die Spannungsversorgung für die Relaisspule wird direkt über den Arduino bezogen, solange der Arduino selbst ausreichend mit Strom versorgt wird. Die Steuersignale kommen ebenfalls vom Arduino.
Was bedeutet „optische Kopplung“?
Die optische Kopplung sorgt für eine elektrische Trennung zwischen der Steuerseite (Arduino) und der Lastseite (Relaiskontakte). Dies schützt den Arduino vor Spannungsspitzen, Rückströmen und anderen elektrischen Störungen, die von der geschalteten Last ausgehen könnten.
Ist eine Freilaufdiode erforderlich?
Bei der Schaltung induktiver Lasten wie Motoren oder Spulen ist die Verwendung einer externen Freilaufdiode parallel zur Last dringend empfohlen, um Spannungsspitzen beim Abschalten zu vermeiden, die das Relais oder den Arduino beschädigen könnten.
Wie unterscheidet sich dieses Shield von einem einfachen Relaismodul?
Das ARD SHD RELAY V3 ist ein dediziertes Shield, das perfekt auf Arduino-Boards passt und oft zusätzliche Schutzschaltungen und eine bessere Signalentkopplung bietet als einfache, universelle Relaismodule. Die Integration ist dadurch in der Regel sauberer und sicherer.
