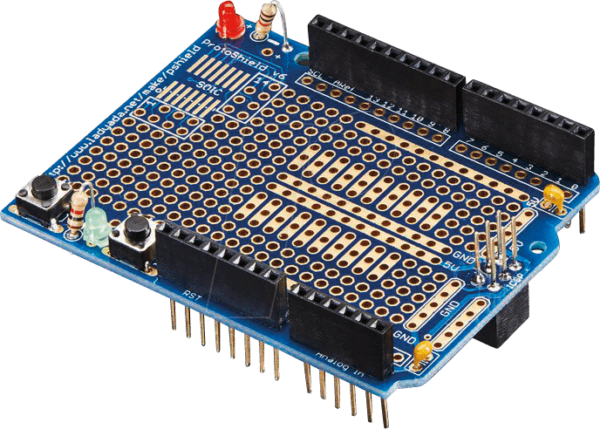

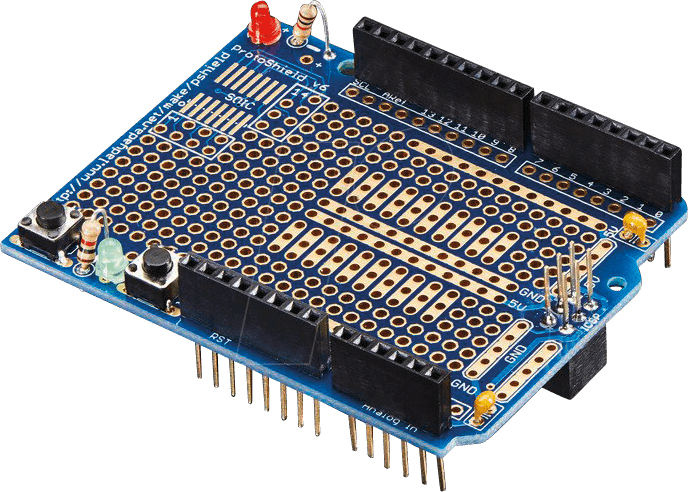

ARD SHD PROTO – Arduino Shield – Protoshield für Arduino-Kits: Ihr Fundament für kreative Elektronikprojekte
Sie suchen nach einer robusten und flexiblen Plattform, um Ihre Elektronikprojekte mit Arduino Wirklichkeit werden zu lassen? Das ARD SHD PROTO – Arduino Shield – Protoshield für Arduino-Kits ist die ideale Lösung für Maker, Studenten und Entwickler, die über die Grenzen von Steckplatinen hinauswachsen möchten. Dieses Protoshield bietet eine dauerhafte und professionelle Basis für das Löten und Integrieren von Komponenten, wodurch Ihre Schaltungen stabil und zuverlässig werden, ohne Kompromisse bei der Anpassbarkeit einzugehen.
Maximale Flexibilität für Ihre Prototypenentwicklung
Das ARD SHD PROTO zeichnet sich durch seine herausragende Flexibilität und Erweiterbarkeit aus. Im Gegensatz zu vorgefertigten Shields, die oft nur spezifische Funktionen abdecken, bietet dieses Protoshield eine leere Leinwand für Ihre Ideen. Die großzügige Bestückungsfläche ermöglicht Ihnen die freie Platzierung und Verschaltung einer Vielzahl von elektronischen Bauteilen, von einfachen Widerständen und Kondensatoren bis hin zu komplexen Sensoren und Mikrocontrollern. Die Möglichkeit, mehrere dieser Shields übereinander zu stapeln, eröffnet ungeahnte Möglichkeiten für hochkomplexe und modulare Projekte, bei denen Platz und Funktionalität Hand in Hand gehen.
Überlegene Vorteile gegenüber Standardlösungen
Standard-Steckplatinen sind oft instabil und für langfristige Projekte ungeeignet. Vorgefertigte Arduino Shields limitieren die eigene Kreativität und Anpassbarkeit. Das ARD SHD PROTO überwindet diese Einschränkungen durch:
- Dauerhafte Verbindungen: Durch das direkte Löten von Komponenten auf dem Protoshield entstehen dauerhafte und extrem zuverlässige Verbindungen, die Vibrationen und mechanischer Beanspruchung standhalten.
- Umfangreiche Bestückungsfläche: Bietet deutlich mehr Platz für individuelle Schaltungen als herkömmliche Shields oder Breadboards.
- Stapelbarkeit: Ermöglicht die Schaffung von mehrschichtigen Systemen für komplexere Architekturen und die Erweiterung von Funktionalitäten.
- Professionelles Ergebnis: Prototypen, die auf dem Protoshield aufgebaut sind, wirken aufgeräumter und professioneller, was für Präsentationen oder den Einsatz in realen Umgebungen von Vorteil ist.
- Universelle Kompatibilität: Entwickelt für gängige Arduino-Boards, wodurch eine breite Palette von Mikrocontroller-Plattformen unterstützt wird.
- Kosteneffizienz für fortgeschrittene Projekte: Ermöglicht die kostengünstige Realisierung komplexer Schaltungen, indem Sie genau die Komponenten verwenden, die Sie benötigen.
Technische Spezifikationen und Eigenschaften
Das ARD SHD PROTO – Arduino Shield – Protoshield für Arduino-Kits ist aus hochwertigen Materialien gefertigt, um eine lange Lebensdauer und optimale Leistung zu gewährleisten. Die sorgfältige Verarbeitung und das durchdachte Layout der Lötpunkte minimieren potenzielle Fehlerquellen bei der Bestückung und fördern eine saubere Verkabelung.
| Merkmal | Beschreibung |
|---|---|
| Kompatibilität | Geeignet für alle Standard-Arduino-Boards mit Arduino-Header (z.B. Arduino Uno, Mega, Nano). |
| Bestückungsfläche | Umfangreiche durchkontaktierte Lötpunkte für SMD- und Through-Hole-Bauteile. Separate Bereiche für Stromversorgung und Signalanschlüsse. |
| Material | Hochwertiges FR-4 Glasfaser-Epoxidharz-Laminat für Stabilität und Hitzebeständigkeit. |
| Design-Merkmale | Klare Beschriftung der Lötpunkte, integrierte Platzhalter für Standard-Stecker (z.B. Dupont-Header), Möglichkeit zur Integration von Grove-Anschlüssen. Die stapelbare Bauweise wird durch präzise Bohrungen für Abstandshalter unterstützt. |
| Stapelbarkeit | Vorgebohrte Löcher für Abstandshalter ermöglichen eine stabile und sichere vertikale Verbindung mehrerer Shields. |
| Einsatzmöglichkeiten | Prototypenentwicklung, Sensorintegration, benutzerdefinierte Steuerungen, Lernprojekte im Bereich Elektronik und Robotik. |
| Lötfreundlichkeit | Großzügige Kupferflächen um die Lötpunkte herum erleichtern das Anbringen und Entfernen von Lötstellen, minimieren das Risiko von Kurzschlüssen und ermöglichen eine präzise Bestückung auch für Anfänger. |
Fortgeschrittene Anwendungsbereiche und Integrationsmöglichkeiten
Die wahre Stärke des ARD SHD PROTO liegt in seiner Fähigkeit, komplexe und hochspezialisierte Elektroniksysteme zu realisieren. Ob Sie ein anspruchsvolles IoT-Gateway mit mehreren Sensoren und Kommunikationsmodulen aufbauen oder eine dedizierte Steuereinheit für eine komplexe Maschine entwickeln – dieses Protoshield bietet die notwendige Grundlage. Die Möglichkeit, mehrere Shields übereinander zu stapeln, ist ein entscheidender Vorteil für Projekte, die eine große Anzahl von Komponenten oder eine modulare Funktionalität erfordern. Stellen Sie sich vor, Sie können eine separate Leistungselektronik-Schicht, eine Sensorik-Schicht und eine Mikrocontroller-Schicht unabhängig voneinander aufbauen und dann sicher miteinander verbinden. Dies erleichtert nicht nur den Entwurf und die Fehlersuche, sondern ermöglicht auch eine einfache Austauschbarkeit einzelner Module für zukünftige Upgrades oder Anpassungen.
Stapelbare Architekturen für skalierbare Projekte
Die Stapelfunktion des ARD SHD PROTO ist mehr als nur ein Designmerkmal; sie ist eine strategische Komponente für die Skalierbarkeit Ihrer Projekte. Wenn Ihre Anforderungen wachsen, müssen Sie nicht von Grund auf neu beginnen. Sie können einfach ein weiteres Protoshield hinzufügen, um zusätzliche Funktionalität oder Rechenleistung zu integrieren. Dies ist besonders wertvoll in Forschungsumgebungen oder bei der Entwicklung von Produkten mit langer Lebensdauer, bei denen zukünftige Erweiterungen ein Schlüsselfaktor sind. Die präzise Bohrung für Abstandshalter sorgt für eine robuste mechanische Verbindung zwischen den einzelnen Ebenen, wodurch die gesamte Struktur stabil und zuverlässig bleibt.
Maximale Kontrolle über Ihre Schaltungsentwicklung
Das ARD SHD PROTO gibt Ihnen die volle Kontrolle über Ihre Schaltungsentwicklung. Anstatt sich auf vordefinierte Verbindungen beschränken zu lassen, können Sie jede Verbindung individuell gestalten. Dies ist essenziell, wenn Sie spezielle Sensoren integrieren, eigene Filterkreise entwickeln oder leistungsstarke Aktoren ansteuern möchten, für die Standard-Shields keine optimale Lösung bieten. Die großzügige Bestückungsfläche und die klare Anordnung der Lötpunkte erleichtern die Implementierung von robusten Stromversorgungen und die saubere Verlegung von Signalleitungen, was für die Zuverlässigkeit und Störfestigkeit Ihrer Schaltung entscheidend ist.
Häufig gestellte Fragen zu ARD SHD PROTO – Arduino Shield – Protoshield für Arduino-Kit, stapelbar
Ist das ARD SHD PROTO für Anfänger geeignet?
Ja, das ARD SHD PROTO ist auch für Anfänger geeignet, die ihre ersten Lötkenntnisse anwenden möchten. Die klare Beschriftung und die großzügige Bestückungsfläche erleichtern die Arbeit. Es ist jedoch von Vorteil, grundlegende Kenntnisse im Löten zu besitzen, um optimale Ergebnisse zu erzielen.
Welche Arten von Bauteilen können auf dem ARD SHD PROTO bestückt werden?
Sie können eine breite Palette von elektronischen Bauteilen bestücken, darunter Widerstände, Kondensatoren, Transistoren, ICs (integrierte Schaltkreise), Dioden, LEDs, Schalter und auch komplexere Module, sofern diese die entsprechenden Anschlussmethoden (z.B. über Lötpunkte oder Header) bieten.
Wie werden die stapelbaren Shields miteinander verbunden?
Die stapelbaren Shields werden mithilfe von Abstandshaltern und Schrauben mechanisch miteinander verbunden. Die präzise vorgebohrten Löcher in den Shields gewährleisten eine ausgerichtete und stabile Stapelung.
Muss ich das ARD SHD PROTO löten, um es zu verwenden?
Ja, das Protoshield ist dazu konzipiert, dass Bauteile durch Löten auf der Leiterplatte befestigt werden. Dies ermöglicht dauerhafte und zuverlässige Verbindungen, die über die Flexibilität von Steckverbindungen hinausgehen.
Welche Vorteile bietet die Stapelbarkeit gegenüber einem einzelnen, größeren Shield?
Die Stapelbarkeit ermöglicht eine modulare Bauweise, die die Fehlersuche und Fehlerbehebung vereinfacht. Zudem können Sie die Funktionalität Ihres Projekts schrittweise erweitern, ohne die gesamte Konstruktion neu gestalten zu müssen. Es erlaubt auch die Trennung von unterschiedlichen Funktionsbereichen (z.B. Stromversorgung und Signalverarbeitung).
Ist das ARD SHD PROTO mit allen Arduino-Boards kompatibel?
Das ARD SHD PROTO ist mit allen gängigen Arduino-Boards kompatibel, die die Standard-Arduino-Header-Belegung nutzen, wie beispielsweise das Arduino Uno, Arduino Mega oder Arduino Nano (mit entsprechender Adapterplatine für den Nano).
Wo kann ich die benötigten Abstandshalter für die Stapelfunktion finden?
Abstandshalter und passende Schrauben sind in der Regel in Elektronikgeschäften oder Online-Shops für Bastel- und Elektronikbedarf erhältlich.
