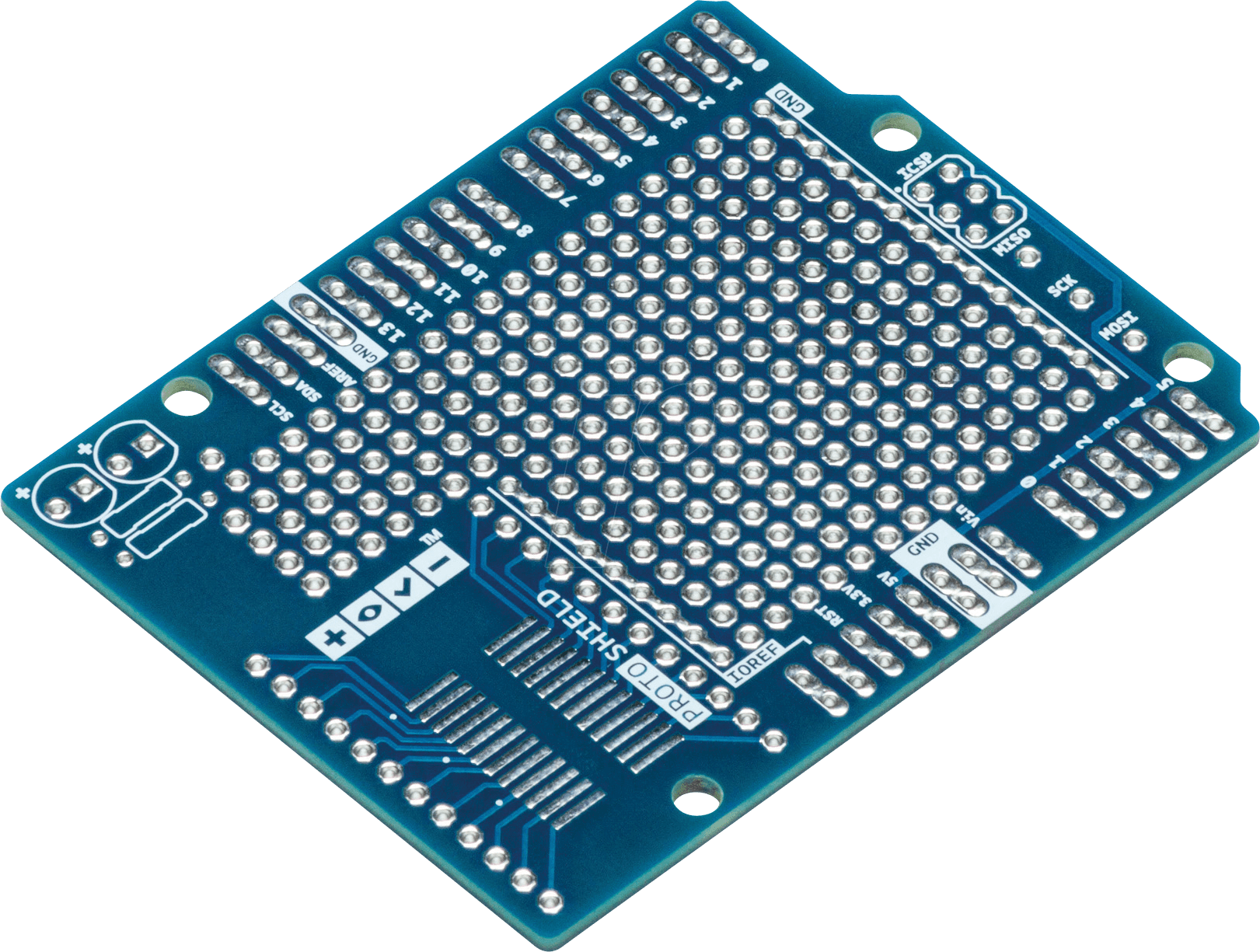

ARD SHD P UNO3 – Arduino Shield – Proto Shield Revision 3: Ihre professionelle Prototyping-Plattform
Das ARD SHD P UNO3 – Arduino Shield – Proto Shield Revision 3 ist die ultimative Lösung für alle, die komplexe elektronische Projekte mit Arduino realisieren möchten und dabei Wert auf eine saubere, gut organisierte und erweiterbare Aufbauumgebung legen. Entwickler, Maker und angehende Ingenieure, die über die Grundkenntnisse hinausgehen und anspruchsvolle Prototypen entwickeln, finden hier die ideale Basis für ihre kreativen und technischen Vorhaben.
Maximale Flexibilität und Kontrolle für Ihre Arduino-Projekte
Dieses Proto Shield wurde entwickelt, um die Einschränkungen herkömmlicher Steckbretter zu überwinden und bietet eine stabile, dauerhafte Plattform für die Entwicklung und Integration von Sensoren, Aktoren und weiterer Elektronik mit Ihrem Arduino Uno. Die präzise Anordnung der Lötpunkte und die klare Beschriftung aller Anschlüsse ermöglichen ein schnelles und fehlerfreies Arbeiten. Im Vergleich zu einfachen Breadboards, die oft nur für temporäre Versuchsaufbauten geeignet sind, bietet das ARD SHD P UNO3 eine robustere und professionellere Grundlage, die für dauerhafte oder fortgeschrittene Prototypen unerlässlich ist.
Umfassende Vorteile des ARD SHD P UNO3 Proto Shields
- Erweiterte Anschlussmöglichkeiten: Zugang zu allen Arduino Uno Pins über deutlich markierte Lötpunkte und Durchkontaktierungen, was die Integration komplexer Schaltungen vereinfacht.
- Robuste Konstruktion: Bietet eine stabile und zuverlässige Plattform für Ihre Prototypen, die Vibrationen und mechanischer Belastung besser standhält als herkömmliche Steckbretter.
- Optimierte Lötflächen: Große und gut zugängliche Lötflächen erleichtern das präzise Verlöten von Bauteilen und Leitungen, was zu einer sauberen und professionellen Verdrahtung führt.
- Integrierter IC-Sockel: Ein dedizierter Sockel für einen 8-Pin IC (z.B. für serielle Kommunikation oder weitere Logikschaltungen) ermöglicht eine einfache Integration von Mikrocontrollern oder anderen integrierten Schaltungen.
- Reset-Taster und Power-LED: Ein direkt zugänglicher Reset-Taster und eine Power-LED zur Statusanzeige des Arduino-Boards erleichtern die Fehlersuche und Inbetriebnahme.
- GND- und VCC-Schienen: Separate, gut zugängliche Schienen für Stromversorgung (VCC) und Masse (GND) erleichtern die Verteilung der Energie innerhalb Ihres Prototyps.
- Platz für kundenspezifische Erweiterungen: Zusätzliche freie Lötflächen und eine großzügige Prototypenfläche bieten Raum für eigene Schaltungen und kundenspezifische Anpassungen.
- Hohe Kompatibilität: Speziell entwickelt für Arduino Uno Revision 3 und vollständig kompatibel mit den Pinbelegungen der meisten Arduino Uno-kompatiblen Boards.
Technische Spezifikationen und Designmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | ARD SHD P UNO3 – Arduino Shield – Proto Shield Revision 3 |
| Typ | Prototyping-Shield für Arduino |
| Kompatibilität | Arduino Uno Revision 3 und kompatible Boards |
| Material | Hochwertiges FR-4 Glasfaser-Epoxidharz-Laminat mit durchkontaktierten Bohrungen. Lötflächen sind für optimale Lötbarkeit und Langzeitstabilität ausgelegt. |
| Design-Merkmale | Vollständige Pin-Ausnutzung, 8-Pin IC-Sockel integriert, dezidierter Reset-Taster, Power-LED, redundante GND- und VCC-Schienen, großzügige Prototypenfläche. |
| Lötpunkte | Präzise angeordnete Lötpunkte für alle Arduino-Pins (digital, analog, Stromversorgung, Kommunikation), deutliche Beschriftung aller Anschlüsse. |
| Formfaktor | Standard-Shield-Formfaktor für Arduino Uno, passt perfekt auf das Arduino Uno Board. |
| Einsatzgebiete | Entwicklung komplexer elektronischer Schaltungen, Sensorintegration, Aktorsteuerung, Embedded-System-Prototyping, Lernprojekte, industrielle Prototypen. |
| Zusätzliche Features | Integrierte Durchkontaktierungen zur einfachen Erweiterung mit weiteren Komponenten oder Kabeln, Platz für aufsteckbare Module. |
Optimale Integration und Erweiterbarkeit
Das ARD SHD P UNO3 ist mehr als nur ein Lötbrett. Es ist eine durchdachte Erweiterung Ihres Arduino Uno, die darauf ausgelegt ist, den Entwicklungsprozess zu optimieren. Die klare Anordnung der Lötpunkte erleichtert das Nachvollziehen von Schaltplänen und minimiert Fehlerquellen. Die Möglichkeit, Bauteile direkt zu verlöten, schafft robuste Verbindungen, die für den Dauereinsatz oder in Umgebungen mit erhöhter mechanischer Beanspruchung unerlässlich sind. Der integrierte 8-Pin IC-Sockel eröffnet zudem die Möglichkeit, spezialisierte Bausteine wie EEPROMs, einfache Mikrocontroller für spezielle Aufgaben oder Pufferbausteine direkt und sicher in Ihre Schaltung zu integrieren, ohne zusätzliche Adapter oder improvisierte Lösungsansätze. Die redundanten Masse- und Versorgungsschienen sorgen dafür, dass Strom und Masse stets leicht verfügbar sind, selbst wenn viele Komponenten angeschlossen sind. Diese durchdachte Konzeption maximiert die Effizienz und reduziert den Zeitaufwand für das Debugging, sodass Sie sich voll und ganz auf die Funktionalität Ihres Projekts konzentrieren können.
Hochwertige Materialien für professionelle Ergebnisse
Die Basis des ARD SHD P UNO3 bildet ein hochwertiges FR-4 Glasfaser-Epoxidharz-Laminat. Dieses Material ist bekannt für seine ausgezeichneten elektrischen Isoliereigenschaften, seine mechanische Festigkeit und seine thermische Beständigkeit – entscheidende Faktoren für die Langlebigkeit und Zuverlässigkeit elektronischer Prototypen. Die Bohrungen sind präzise durchkontaktiert, um eine sichere Verbindung zwischen den Lötflächen und der durchgehenden Leiterbahn auf der Platine zu gewährleisten. Die Lötflächen selbst sind so gestaltet, dass sie eine optimale Benetzung mit Lötzinn ermöglichen, was zu starken und dauerhaften Lötverbindungen führt. Im Gegensatz zu einfachen Steckbrettern, deren Verbindungen mit der Zeit verschleißen und unzuverlässig werden können, bietet das ARD SHD P UNO3 eine Lösung, die auf Beständigkeit und Präzision ausgelegt ist. Dies ist besonders wichtig für Projekte, die über reine Experimentierphasen hinausgehen und in einer realen Anwendung eingesetzt werden sollen.
FAQ – Häufig gestellte Fragen zu ARD SHD P UNO3 – Arduino Shield – Proto Shield Revision 3
Ist das ARD SHD P UNO3 mit allen Arduino Boards kompatibel?
Das ARD SHD P UNO3 ist primär für den Arduino Uno Revision 3 und Boards mit identischer Pinbelegung konzipiert. Es kann auch mit anderen Arduino-kompatiblen Boards funktionieren, solange die Pin-Layouts übereinstimmen.
Welche Art von Bauteilen kann ich auf dem Proto Shield verlöten?
Sie können eine breite Palette von bedrahteten elektronischen Bauteilen wie Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltkreise (ICs) im passenden Sockel oder auch durch direktes Verlöten, Steckverbinder und weitere Komponenten verlöten. Auch kleinere SMD-Bauteile sind mit etwas Geschick und den richtigen Werkzeugen verlötbar.
Muss ich löten, um dieses Shield zu verwenden?
Ja, das ARD SHD P UNO3 ist ein Proto Shield und erfordert das Verlöten von Bauteilen für eine dauerhafte und stabile Verbindung. Es ist nicht für temporäre Aufbauten mit Steckverbindern wie ein Breadboard gedacht.
Was ist der Vorteil des integrierten 8-Pin IC-Sockels?
Der integrierte Sockel ermöglicht die einfache und sichere Aufnahme eines 8-Pin integrierten Schaltkreises. Dies vereinfacht die Integration von Bausteinen, die nicht direkt über Lötpunkte verbunden werden sollen, oder die eine höhere Flexibilität für den Austausch des ICs erfordern.
Kann ich dieses Shield auch für größere oder komplexere Projekte verwenden?
Absolut. Die großzügige Prototypenfläche und die gut organisierten Lötpunkte machen es ideal für die Umsetzung komplexer Schaltungen. Sie können weitere Komponenten hinzufügen, Verbindungen über die durchkontaktierten Löcher führen und so anspruchsvolle Projekte realisieren.
Ist das Shield vorkonfektioniert oder muss ich es selbst zusammenbauen?
Das ARD SHD P UNO3 wird als bestückte Platine geliefert, die den integrierten IC-Sockel und den Reset-Taster bereits enthält. Sie müssen lediglich die elektronischen Bauteile für Ihr spezifisches Projekt darauf verlöten.
Wie unterscheidet sich dieses Proto Shield von einem Standard-Breadboard?
Im Gegensatz zu einem Breadboard, das für schnelle, temporäre Verbindungen gedacht ist, bietet dieses Proto Shield eine dauerhafte, stabile und verlötete Verbindung für Ihre Schaltung. Dies führt zu einer höheren Zuverlässigkeit und mechanischen Robustheit, was es für fortgeschrittene Prototypen und kleinere Serienfertigungen besser geeignet macht.
