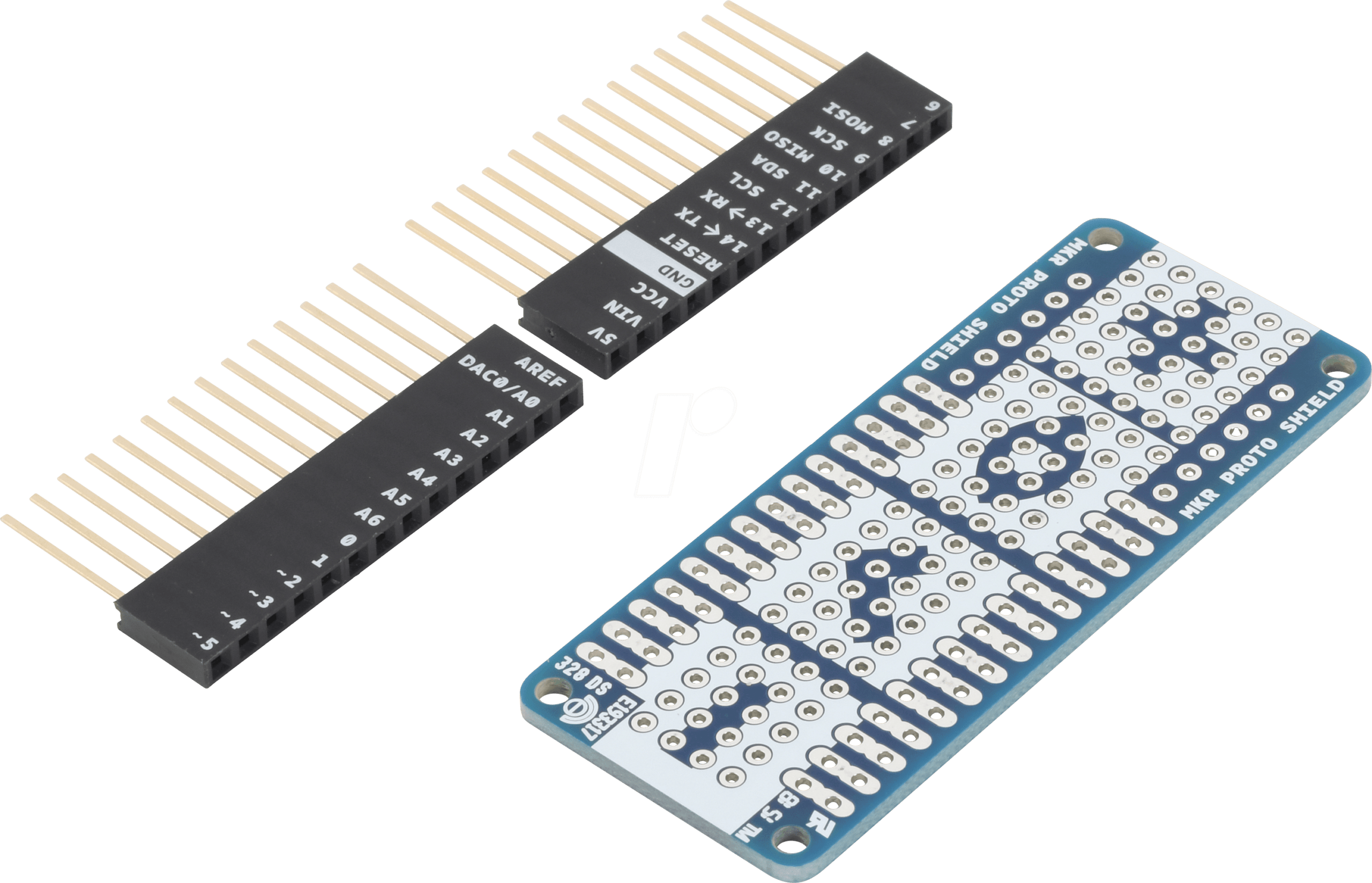

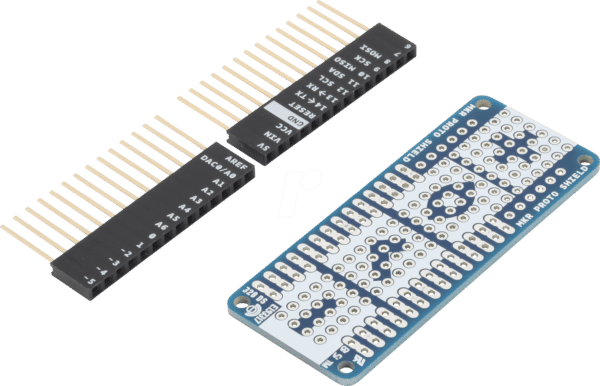

ARD SHD P MKR – Das Ultimative Proto Shield für Arduino MKR Projekte
Das ARD SHD P MKR – Arduino Shield – Proto Shield MKR ist die ideale Lösung für Maker und Entwickler, die ihre Arduino MKR-basierten Projekte erweitern und prototyben möchten. Es überbrückt die Lücke zwischen komplexer Schaltungsentwicklung und der einfachen Anbindung von Sensoren und Aktoren. Wenn Sie nach einer robusten und flexiblen Plattform suchen, um Ihre Ideen schnell und effizient in funktionierende Prototypen umzusetzen, ist dieses Proto Shield die exzellente Wahl.
Maximale Flexibilität für Ihre Prototypenentwicklung
Das ARD SHD P MKR bietet eine großzügig bemessene Prototypenfläche, die es Ihnen ermöglicht, eine Vielzahl von Komponenten wie Breadboards, durchkontaktierten Platinen und speziellen Modulen einfach zu integrieren. Im Gegensatz zu fertigen Sensor-Shields, die oft auf spezifische Anwendungen beschränkt sind, erlaubt Ihnen dieses Proto Shield, genau die Schaltung zu realisieren, die Sie benötigen. Die durchdachte Anordnung der Anschlusspins des Arduino MKR Boards ist auf dem Shield optimal abgebildet, was eine intuitive und fehlerfreie Verdrahtung ermöglicht. Dies spart Ihnen wertvolle Zeit im Entwicklungsprozess und minimiert das Risiko von Fehlanschlüssen.
Hochwertige Verarbeitung für Langlebigkeit und Zuverlässigkeit
Die Qualität der verwendeten Materialien ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Projekte. Das ARD SHD P MKR wird aus hochwertigem FR4-Material gefertigt, einem Standard in der Leiterplattenherstellung, das für seine exzellenten dielektrischen Eigenschaften und seine mechanische Stabilität bekannt ist. Die Durchkontaktierungen sind präzise gefertigt, um eine sichere und dauerhafte Verbindung zu gewährleisten. Dies ist ein entscheidender Vorteil gegenüber kostengünstigeren Alternativen, bei denen minderwertige Materialien zu Kontaktproblemen und Ausfällen führen können. Die Oberflächenbeschaffenheit des Boards ist optimiert, um das Löten zu erleichtern und eine stabile Lötverbindung zu erzielen, was besonders bei Vibrationen oder häufigen Umbauten von Prototypen von Bedeutung ist.
Erweiterte Anschlussmöglichkeiten und einfache Integration
Das Proto Shield MKR ist so konzipiert, dass es nahtlos mit allen gängigen Arduino MKR Boards zusammenarbeitet. Die Pin-Header sind alle zugänglich und mit klaren Beschriftungen versehen, sodass Sie auf einen Blick erkennen, welcher Pin welchen Anschluss auf dem Arduino MKR Board repräsentiert. Dies erleichtert die Anbindung von externen Komponenten erheblich. Des Weiteren verfügt das Shield über zusätzliche Power- und Ground-Rails, die eine saubere und übersichtliche Stromverteilung im Prototypenbereich ermöglichen. Diese integrierten Power-Rails sind ein wesentlicher Vorteil gegenüber einem einfachen Breadboard, da sie die Verkabelung vereinfachen und die Gefahr von Kurzschlüssen reduzieren.
Ein Muss für anspruchsvolle Maker-Projekte
Für anspruchsvolle Projekte, die eine präzise Schaltungsanpassung erfordern, bietet das ARD SHD P MKR eine unvergleichliche Flexibilität. Ob Sie komplexe Sensorkombinationen, eigene Motorsteuerungen oder spezielle Kommunikationsmodule entwickeln – dieses Proto Shield bildet die perfekte Basis. Die Möglichkeit, eigene Bauteile aufzulöten oder über Dupont-Kabel anzuschließen, eröffnet unzählige Möglichkeiten, die mit vorgefertigten Shields nicht realisierbar wären. Die Investition in ein hochwertiges Proto Shield wie das ARD SHD P MKR zahlt sich durch reduzierte Entwicklungszeit, erhöhte Zuverlässigkeit und die Freiheit, Ihre kreativen Visionen vollständig umzusetzen, schnell aus.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Kompatibilität | Speziell für Arduino MKR Boards entwickelt (z.B. MKR WiFi 1010, MKR GSM 1400, MKR Zero etc.) |
| Material | Hochwertiges FR4 (Epoxidharzglasfaser-Verbundwerkstoff) für hervorragende elektrische Isolation und mechanische Festigkeit. |
| Prototypenfläche | Großzügig bemessen mit zahlreichen Lötpunkten und Anschlussbereichen für eine flexible Bauteilplatzierung. Enthält Standard-Pitch-Löcher für gängige Elektronikbauteile. |
| Anschlüsse | Alle GPIO-Pins, I2C, SPI, UART sowie Stromversorgungsanschlüsse (5V, 3.3V, GND) des Arduino MKR Boards sind auf dem Shield zugänglich und klar beschriftet. |
| Power & Ground Rails | Integrierte durchgehende Strom- und Masseleiterbahnen zur einfachen und sauberen Stromverteilung innerhalb des Prototypenbereichs. |
| Lötbarkeit | Präzise gefertigte und durchkontaktierte Lötpads für einfache und sichere Lötverbindungen. |
| Abmessungen | Optimiert für die physische Passform mit Arduino MKR Boards, um eine stabile Montage zu gewährleisten. |
| Einsatzbereiche | Umfassend für Prototyping, Lernprojekte, Hardware-Entwicklung, Sensorintegration, IoT-Anwendungen und kundenspezifische Schaltungen. |
FAQ – Häufig gestellte Fragen zu ARD SHD P MKR – Arduino Shield – Proto Shield MKR
Ist das ARD SHD P MKR mit allen Arduino MKR Boards kompatibel?
Ja, das ARD SHD P MKR ist speziell für die Verwendung mit allen gängigen Arduino MKR Boards konzipiert. Die Pin-Belegung ist universell für die MKR-Serie ausgelegt, sodass Sie es mit Boards wie dem MKR WiFi 1010, MKR GSM 1400, MKR Zero, MKR NB 1500 und vielen weiteren nutzen können.
Wie unterscheidet sich dieses Proto Shield von einem Standard-Breadboard?
Im Gegensatz zu einem Breadboard, das eher für temporäre Verbindungen und das schnelle Ausprobieren von Schaltungen gedacht ist, bietet das ARD SHD P MKR eine dauerhaftere und robustere Lösung. Die Möglichkeit, Komponenten zu löten, gewährleistet eine stabilere und zuverlässigere Verbindung, was besonders für fertige Prototypen wichtig ist. Zudem sind die Strom- und Masseleiterbahnen integriert und die Pin-Belegung ist klar strukturiert.
Kann ich auf diesem Shield auch SMD-Bauteile verwenden?
Das Proto Shield ist primär für durchsteckbare (through-hole) Komponenten ausgelegt, die klassisch gelötet werden. Für die Integration von SMD-Bauteilen gibt es jedoch viele Möglichkeiten: Sie können spezielle SMD-Adapterplatinen auf dem Proto Shield befestigen oder feine Drähte verwenden, um SMD-Bauteile direkt mit den Lötpunkten zu verbinden.
Welche Art von Löten wird für die beste Verbindung empfohlen?
Für die sicherste und dauerhafteste Verbindung empfehlen wir klassisches Löten mit einem Lötkolben und geeigneter Lötpaste oder Lötzinn. Die durchkontaktierten Lötpunkte auf dem Shield sind dafür optimiert. Achten Sie auf eine saubere Löttechnik, um kalte Lötstellen zu vermeiden und eine optimale elektrische Leitfähigkeit zu gewährleisten.
Wie erhalte ich Strom für meine geschalteten Komponenten?
Das ARD SHD P MKR verfügt über integrierte Power- und Ground-Rails, die direkt mit den entsprechenden Pins des Arduino MKR Boards verbunden sind. Sie können Ihre Komponenten einfach an diese Rails anschließen, um sie mit 5V, 3.3V oder GND zu versorgen. Dies sorgt für eine übersichtliche und sichere Stromverteilung.
Ist das Shield bereits bestückt oder muss ich es selbst bestücken?
Das ARD SHD P MKR ist ein leeres Proto Shield. Das bedeutet, dass die Prototypenfläche und die Anschlüsse bereitstehen, Sie aber Ihre eigenen Elektronikkomponenten (z.B. Widerstände, Kondensatoren, ICs, Steckverbinder) auf dem Shield platzieren und verlöten müssen, um Ihre spezifische Schaltung zu realisieren.
Bietet das Shield Schutz vor Überspannung oder Kurzschlüssen?
Das Proto Shield selbst bietet keinen aktiven Schutz vor Überspannung oder Kurzschlüssen. Diese Funktion muss durch die Integration entsprechender Schutzschaltungen (z.B. Sicherungen, Spannungsregler, Dioden) in Ihre eigene Schaltung auf dem Proto Shield realisiert werden, je nach den Anforderungen Ihres Projekts und der angeschlossenen Komponenten.
