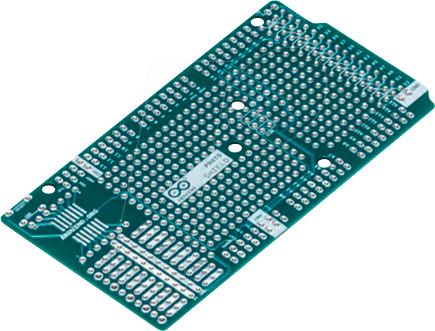

ARD SHD P MEGAR3 – Arduino Shield – Proto Shield R3: Das Fundament für Ihre Elektronikprojekte
Das ARD SHD P MEGAR3 – Arduino Shield – Proto Shield R3 ist die essenzielle Erweiterungsplatine, die es Entwicklern, Hobbyisten und Ingenieuren ermöglicht, ihre Arduino-Projekte schnell und zuverlässig zu prototypisieren. Wenn Sie komplexe Schaltungen aufbauen, Sensoren integrieren oder Aktoren steuern möchten, bietet dieses Proto Shield eine optimierte und strukturierte Oberfläche, um Lötarbeiten zu minimieren und die Fehlersuche zu vereinfachen.
Maximale Flexibilität und Erweiterbarkeit für Arduino-Projekte
Das ARD SHD P MEGAR3 Proto Shield hebt sich durch seine durchdachte Gestaltung von einfachen Breadboards oder direkten Verkabelungen ab. Es bietet eine dedizierte, mit Lötpunkten versehene Fläche, die speziell für die Aufnahme von Komponenten konzipiert ist. Dies ermöglicht nicht nur eine dauerhaftere und robustere Verbindung als Steckverbindungen, sondern auch eine klare Strukturierung, die den Aufbau und das Verständnis komplexer Schaltungen erheblich erleichtert. Ingenieure und Maker schätzen die Möglichkeit, ihre Prototypen auf einer stabilen Plattform aufzubauen, die direkt mit dem Arduino UNO R3 und kompatiblen Boards verbunden wird, was eine nahtlose Integration und schnelle Iteration von Designs ermöglicht.
Umfassende Bestückungsmöglichkeiten und Lötpunkte
Das Herzstück des ARD SHD P MEGAR3 ist die großzügig dimensionierte Prototypenfläche. Diese ist strategisch mit durchkontaktierten Lötpunkten versehen, die eine einfache Anbindung verschiedenster elektronischer Bauteile ermöglichen. Ob Widerstände, Kondensatoren, Transistoren oder integrierte Schaltungen – jede Komponente findet ihren Platz und kann sicher verlötet werden. Darüber hinaus verfügt das Shield über mehrere Anschlussleisten, die direkt mit den GPIO-Pins des Arduino verbunden sind. Dies vereinfacht das Routing von Signalen und Stromversorgungen erheblich und minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen. Die klare Anordnung der Lötpunkte und Anschlussmöglichkeiten unterstützt einen systematischen Aufbau, der gerade bei komplexen Systemen unerlässlich ist.
Industrietaugliche Verarbeitung und Langlebigkeit
Die Fertigungsqualität des ARD SHD P MEGAR3 – Arduino Shield – Proto Shield R3 ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Die Platine besteht aus hochwertigem FR-4 Glasfaser-Epoxidharz, einem Material, das für seine hervorragenden dielektrischen Eigenschaften, mechanische Festigkeit und thermische Beständigkeit bekannt ist. Diese Materialwahl gewährleistet, dass das Shield auch unter anspruchsvollen Bedingungen stabil bleibt und die elektrischen Verbindungen sicher gehalten werden. Die durchkontaktierten Lötinseln sind präzise gefertigt, um eine optimale Wärmeableitung während des Lötens zu gewährleisten und ein Durchbrennen der Leiterbahnen zu verhindern. Dies ist entscheidend für die Erstellung robuster Prototypen, die wiederholtem Testen standhalten müssen.
Optimierte Signalintegrität und Spannungsversorgung
Für professionelle Anwendungen und anspruchsvolle Hobbyprojekte ist die Signalintegrität von entscheidender Bedeutung. Das ARD SHD P MEGAR3 Proto Shield wurde so konzipiert, dass es Störungen minimiert. Die durchkontaktierten Lötpunkte und die direkten Verbindungen zu den Arduino-Pins sorgen für kurze und direkte Signalwege. Zusätzlich bietet das Shield dedizierte Bereiche für die Stromversorgung und Masseführung. Diese sind oft mit größeren Kupferflächen versehen, um eine gleichmäßige Spannungsverteilung zu gewährleisten und Rauschen auf den Versorgungsschienen zu reduzieren. Dies ist besonders wichtig bei empfindlichen Sensoren oder schnell schaltenden Aktoren, bei denen eine stabile Stromversorgung unerlässlich ist.
Erweiterte Anbindungsmöglichkeiten und Kompatibilität
Neben der zentralen Prototypenfläche zeichnet sich das ARD SHD P MEGAR3 durch seine durchdachten Anbindungsmöglichkeiten aus. Die integrierten Stiftleisten ermöglichen den direkten Anschluss von I2C-, SPI- und UART-Geräten, ohne dass zusätzliche Adapter oder komplizierte Verkabelungen notwendig sind. Dies beschleunigt die Integration von Kommunikationsschnittstellen und erweitert die Funktionalität Ihres Arduino-Projekts um ein Vielfaches. Die Pinbelegung ist dabei vollständig kompatibel mit dem Arduino UNO R3 und den meisten gängigen Arduino-kompatiblen Mikrocontroller-Boards, was eine breite Einsatzmöglichkeit gewährleistet.
Konstruktive Details für eine einfache Handhabung
Bei der Entwicklung des ARD SHD P MEGAR3 Proto Shield wurde großer Wert auf die Benutzerfreundlichkeit gelegt. Die Lötpunkte sind großzügig bemessen und klar voneinander getrennt, was das präzise Aufbringen von Lot erleichtert und die Gefahr von unerwünschten Brückenbildungen reduziert. Eine klar definierte Beschriftung der Pins auf der Platine (wo relevant) unterstützt die Orientierung und vereinfacht das Anschlussmanagement. Ebenso sind die Abstände zwischen den Lötpunkten so gewählt, dass auch größere Bauteile oder mehrfache Verbindungen nebeneinander Platz finden, ohne sich gegenseitig zu behindern. Dies steigert die Effizienz bei der schnellen Entwicklung von Prototypen und stellt sicher, dass Ihre Projekte nicht durch unhandliche Verkabelungen ausgebremst werden.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Platinentyp | Arduino Proto Shield |
| Modellbezeichnung | ARD SHD P MEGAR3 |
| Kompatibilität | Primär für Arduino UNO R3 und kompatible Boards |
| Lötpunkt-Typ | Durchkontaktierte Lötinseln für stabile Verbindungen |
| Anschlussbereiche | Dedizierte Flächen für Bauteilbestückung, GPIO-Anbindung, Stromversorgung und Masse |
| Material | Hochwertige FR-4 Glasfaser-Epoxidharz-Platine für Langlebigkeit und Zuverlässigkeit |
| Leiterbahnen | Präzise gefertigte Leiterbahnen zur Optimierung der Signalintegrität |
| Design-Merkmale | Übersichtliche Anordnung der Lötpunkte, optimierte Abstände für einfache Bestückung, klare Stromverteilung |
| Einsatzmöglichkeiten | Prototypenentwicklung, Schaltungsaufbau, Sensorintegration, Aktuatorsteuerung, Lehre und Forschung |
FAQ – Häufig gestellte Fragen zu ARD SHD P MEGAR3 – Arduino Shield – Proto Shield R3
Ist das ARD SHD P MEGAR3 mit anderen Arduino-Boards als dem UNO R3 kompatibel?
Das ARD SHD P MEGAR3 Proto Shield ist primär für den Arduino UNO R3 und Boards mit identischer Pinbelegung und Formfaktor konzipiert. Dank der standardisierten GPIO-Anordnung vieler Arduino-kompatibler Boards ist eine Kompatibilität mit einer breiten Palette von Mikrocontroller-Boards gegeben, solange die Pinouts übereinstimmen.
Welche Art von Bauteilen kann ich auf diesem Proto Shield anbringen?
Sie können nahezu alle gängigen bedrahteten elektronischen Bauteile auf dem ARD SHD P MEGAR3 anbringen, darunter Widerstände, Kondensatoren, Transistoren, Dioden, LEDs, ICs (integrierte Schaltungen) in verschiedenen Gehäusetypen (sofern die Lötinseln passen), Relais und vieles mehr. Die durchkontaktierten Lötpunkte sind für Standardkomponenten ausgelegt.
Wie unterscheidet sich die Lötqualität dieses Proto Shields von einfachen Breadboards?
Im Gegensatz zu Breadboards, die temporäre Steckverbindungen nutzen, ermöglicht das ARD SHD P MEGAR3 permanente und robuste Lötverbindungen. Dies resultiert in einer deutlich höheren Zuverlässigkeit und Langlebigkeit des Prototyps, da die Verbindungen nicht durch versehentliches Herausziehen oder Kontaktprobleme gestört werden können. Die Lötpunkte sind zudem für eine bessere Wärmeableitung und sichere Lötbarkeit ausgelegt.
Ist das Proto Shield für den Einsatz in industriellen Umgebungen geeignet?
Die hochwertige FR-4 Platine und die sorgfältige Fertigung machen das ARD SHD P MEGAR3 zu einer robusten Option für anspruchsvolle Hobbyprojekte und als Testplattform für industrielle Prototypen. Für den direkten Einsatz in rauen Industrieumgebungen sind jedoch zusätzliche Schutzmaßnahmen und eine spezifische Umgebungsprüfung des Gesamtsystems erforderlich.
Muss ich spezielle Löttechniken für dieses Shield verwenden?
Das ARD SHD P MEGAR3 ist für Standard-Lötarbeiten konzipiert. Es wird empfohlen, eine bleifreie oder bleihaltige Lötpaste oder Litzendraht mit Flussmittel und eine Lötstation mit präziser Temperatureinstellung zu verwenden, um optimale Ergebnisse zu erzielen und die Lebensdauer der Platine zu maximieren. Achten Sie auf eine saubere und präzise Lötung, um Kurzschlüsse zu vermeiden.
Wie kann ich sicherstellen, dass meine Schaltung stabil auf dem Shield sitzt?
Die durchkontaktierten Lötpunkte des ARD SHD P MEGAR3 bieten eine sichere mechanische Verankerung für Ihre Bauteile. Durch korrektes Verlöten der Bauteilanschlüsse mit den Lötinseln werden stabile Verbindungen geschaffen, die auch Vibrationen und mechanischer Beanspruchung standhalten. Bei sehr schweren oder großen Komponenten kann es ratsam sein, diese zusätzlich mechanisch zu fixieren.
Bietet das Shield auch Anschlüsse für externe Sensoren oder Module mit Dupont-Steckern?
Das ARD SHD P MEGAR3 verfügt über dedizierte Anschlussbereiche, die oft mit Stiftleisten oder Lötpads versehen sind, an denen Sie Kabel oder Dupont-Stecker anbringen können. Dies ermöglicht die einfache Integration von externen Sensoren, Displays oder anderen Modulen, die über standardisierte Stecker verfügen oder eigene Verkabelungen erfordern.
