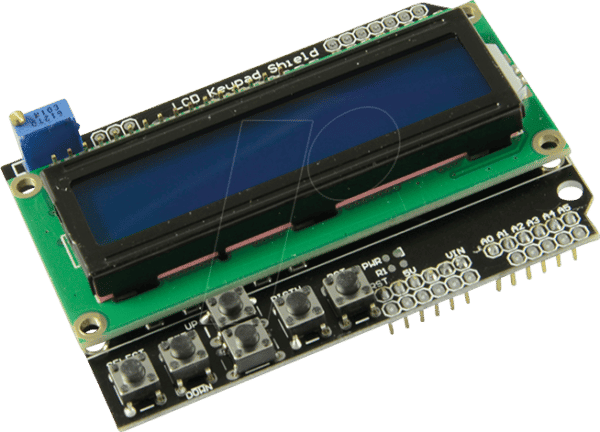

ARD SHD LCD – Arduino Shield – Display LCD-Kit, 16×2 blau/weiß: Klare Visualisierung für Ihre Elektronikprojekte
Sie entwickeln komplexe Elektronikprojekte mit Arduino und benötigen eine zuverlässige und einfach zu integrierende Möglichkeit, Daten und Statusinformationen übersichtlich darzustellen? Das ARD SHD LCD – Arduino Shield – Display LCD-Kit, 16×2 blau/weiß wurde speziell entwickelt, um diese Anforderungen zu erfüllen, indem es eine klare, gut lesbare Anzeige mit einer unkomplizierten Anbindung an Ihre Arduino-Platine bietet. Dieses Kit ist die ideale Lösung für Maker, Hobbyisten und professionelle Entwickler, die ihre Projekte mit informativen Textausgaben erweitern möchten, ohne sich mit komplexer Verkabelung oder tiefgreifenden Display-Ansteuerungen auseinandersetzen zu müssen.
Optimale Lesbarkeit und einfache Integration
Das ARD SHD LCD – Arduino Shield – Display LCD-Kit, 16×2 blau/weiß setzt auf ein klassisches blaues Hintergrundlicht mit weißer Schrift, das auch in Umgebungen mit wechselnden Lichtverhältnissen eine exzellente Lesbarkeit gewährleistet. Im Gegensatz zu aufwendigen grafischen Displays, die spezielle Bibliotheken und mehr Rechenleistung erfordern, bietet dieses alphanumerische LCD-Shield eine direkte und intuitive Textausgabe. Die 16 Zeichen pro Zeile und die zwei Zeilen sind perfekt dimensioniert, um Statusmeldungen, Sensordaten oder Menüoptionen klar und verständlich zu präsentieren. Die Shield-Bauweise eliminiert das Risiko von Verdrahtungsfehlern und ermöglicht eine schnelle, robuste Verbindung zu Ihrem Arduino-Board. Dies beschleunigt den Entwicklungsprozess erheblich und minimiert potenzielle Fehlerquellen, die bei der Anbindung einzelner Komponenten auftreten können.
Kernvorteile des ARD SHD LCD – Arduino Shield – Display LCD-Kits
- Direkte Anbindung: Als Shield wird das Display direkt auf die Stiftleisten Ihres Arduino-Boards gesteckt, was eine schnelle und sichere Verbindung ohne externe Verkabelung ermöglicht.
- Hohe Lesbarkeit: Die Kombination aus blauem Hintergrundlicht und weißer Schrift sorgt für exzellente Lesbarkeit unter verschiedensten Lichtbedingungen.
- Einfache Steuerung: Geringer Aufwand bei der Ansteuerung durch standardisierte Befehle und Bibliotheken, was auch Anfängern die Integration erleichtert.
- Platzsparendes Design: Durch die Shield-Form wird kein zusätzlicher Platz auf Ihrem Steckbrett benötigt.
- Standardisierte Schnittstelle: Kompatibel mit einer breiten Palette von Arduino-Boards und den meisten gängigen Arduino-Bibliotheken für LCDs.
- Kosteneffiziente Informationsausgabe: Bietet eine preiswerte Möglichkeit, Ihre Projekte um eine Textanzeige zu erweitern.
- Robuste Konstruktion: Die Shield-Platine ist für eine dauerhafte Verbindung und den Einsatz in verschiedenen Umgebungen ausgelegt.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Display-Typ | Alphanumerisches LCD-Modul |
| Auflösung | 16 Zeichen pro Zeile, 2 Zeilen |
| Hintergrundbeleuchtung | LED, blau |
| Zeichenfarbe | Weiß |
| Ansteuerung | Parallel-Interface (typischerweise über I2C-Adapter möglich, separat erhältlich) oder direkte Pin-Ansteuerung |
| Spannungsversorgung | 5V (vom Arduino-Board) |
| Kontrastregelung | Ja, über Potentiometer auf dem Shield |
| Material (PCB) | Hochwertiges FR-4 Basismaterial mit durchkontaktierten Leiterbahnen für optimale Leitfähigkeit und Langlebigkeit. |
| Formfaktor | Arduino Shield (direkt aufsteckbar) |
| Einsatzmöglichkeiten | Projektstatusanzeige, Sensordatenvisualisierung, Menüführung, einfache Log-Ausgaben |
Umfassende Anwendungsfelder für das ARD SHD LCD – Arduino Shield
Das ARD SHD LCD – Arduino Shield – Display LCD-Kit, 16×2 blau/weiß ist ein universell einsetzbares Bauteil für eine Vielzahl von Projekten. Sein Hauptzweck ist die einfache und direkte Ausgabe von alphanumerischen Informationen, was es zu einem unverzichtbaren Werkzeug für Projekte macht, bei denen eine visuelle Rückmeldung erwünscht ist. Stellen Sie sich ein Wetterstation-Projekt vor, bei dem aktuelle Temperaturen, Luftfeuchtigkeit oder Luftdruck auf dem Display angezeigt werden. Oder ein Roboterprojekt, das den Batteriestatus, die aktuelle Fahrmodi oder Warnhinweise auf dem LCD-Shield ausgibt. Auch in der Heimautomatisierung kann dieses Shield zur Anzeige von Systemstatus, Alarmmeldungen oder zur Menüführung für Einstellungen verwendet werden. Für Lernprojekte in der Didaktik eignet es sich hervorragend, um Schülern und Studenten die Grundlagen der Programmierung und der Datenvisualisierung näherzubringen, da die Umsetzung oft deutlich einfacher ist als bei komplexeren Displays. Die blaue Hintergrundbeleuchtung und die weißen Zeichen garantieren eine gute Lesbarkeit auch in dunkleren Umgebungen, was für viele praktische Anwendungen von Vorteil ist.
Tiefere technische Einblicke: Ansteuerung und Kompatibilität
Das Herzstück des ARD SHD LCD – Arduino Shield – Display LCD-Kits bildet das weit verbreitete HD44780-kompatible LCD-Modul. Dieses Modul kann entweder direkt über die digitalen Pins des Arduino-Boards angesteuert werden, wofür eine bestimmte Anzahl von Pins erforderlich ist, oder – und das ist die weitaus gängigere und ressourcenschonendere Methode bei Shield-Designs – über einen I2C-Port-Expander. Viele solcher Shields werden mit einem auf der Rückseite montierten I2C-Adapter geliefert, der die Anzahl der benötigten Arduino-Pins auf nur zwei (SDA und SCL) reduziert. Dies ist besonders vorteilhaft, da es mehr Pins für andere Sensoren und Aktoren Ihres Projekts freihält. Die Software-Unterstützung ist durch etablierte Bibliotheken wie die LiquidCrystal-Bibliothek oder die LiquidCrystal_I2C-Bibliothek gewährleistet, die in der Arduino IDE standardmäßig verfügbar sind oder einfach installiert werden können. Diese Bibliotheken abstrahieren die komplexen Timing- und Steuerbefehle, sodass Sie sich auf die Programmierung Ihrer Anwendungslogik konzentrieren können. Die Kontrastregelung, üblicherweise über ein integriertes Potentiometer auf dem Shield, ermöglicht die Feinabstimmung der Zeichenklarheit, um die optimale Lesbarkeit für Ihre spezifischen Umgebungsbedingungen zu erreichen. Die 5V-Betriebsspannung macht es direkt kompatibel mit allen gängigen 5V-Arduino-Mikrocontrollern wie dem Arduino Uno, Mega oder Leonardo. Für 3.3V-Systeme ist möglicherweise eine Pegelanpassung oder ein separates Interface-Board erforderlich.
Häufig gestellte Fragen zu ARD SHD LCD – Arduino Shield – Display LCD-Kit, 16×2 blau/weiß
Wie schließe ich das ARD SHD LCD – Arduino Shield an mein Arduino-Board an?
Das ARD SHD LCD – Arduino Shield ist als „Shield“ konzipiert, was bedeutet, dass es direkt auf die Stiftleisten (Pins) Ihres Arduino-Boards gesteckt wird. Stellen Sie sicher, dass die Pins des Shields mit den entsprechenden Pins des Arduino-Boards übereinstimmen. Achten Sie darauf, dass das Shield gerade und ohne übermäßigen Druck aufgesteckt wird, um Beschädigungen der Pins zu vermeiden.
Welche Software benötige ich, um das Display zu steuern?
Sie benötigen die Arduino IDE (Integrierte Entwicklungsumgebung) und eine passende Bibliothek für die Ansteuerung des LCD-Displays. Für ein direkt über GPIO-Pins angesteuertes Display ist die „LiquidCrystal“-Bibliothek eine Standardwahl. Wenn Ihr Shield über einen I2C-Adapter verfügt (prüfen Sie die Produktinformationen oder die Beschreibung auf dem Shield), verwenden Sie die „LiquidCrystal_I2C“-Bibliothek. Beide Bibliotheken sind entweder in der Arduino IDE integriert oder können einfach aus dem Bibliotheksmanager hinzugefügt werden.
Kann ich das ARD SHD LCD – Arduino Shield auch mit einem Raspberry Pi oder anderen Mikrocontrollern verwenden?
Das ARD SHD LCD – Arduino Shield ist primär für Arduino-Boards konzipiert. Während das zugrunde liegende LCD-Modul an sich universell einsetzbar ist, erfordert die Shield-Bauweise eine direkte Kompatibilität mit dem Pin-Layout von Arduino. Für andere Mikrocontroller wie den Raspberry Pi benötigen Sie möglicherweise Adapterboards oder eine direkte Verdrahtung des LCD-Moduls, um die korrekte Ansteuerung zu gewährleisten.
Wie kann ich den Kontrast des Displays einstellen?
Auf der Rückseite des ARD SHD LCD – Arduino Shields befindet sich in der Regel ein kleines Potentiometer (eine drehbare Schraube). Mit einem kleinen Schraubendreher können Sie dieses Potentiometer drehen, um den Kontrast des Displays einzustellen. Drehen Sie langsam, bis die Zeichen optimal sichtbar sind. Bei manchen Boards kann es auch notwendig sein, die Helligkeit der Hintergrundbeleuchtung über einen Jumper oder ebenfalls ein Potentiometer anzupassen.
Welche Informationen kann ich maximal auf dem Display anzeigen?
Das Display bietet eine Auflösung von 16 Zeichen pro Zeile und verfügt über 2 Zeilen. Das bedeutet, Sie können insgesamt bis zu 32 Zeichen gleichzeitig anzeigen (16 Zeichen in der ersten Zeile und 16 Zeichen in der zweiten Zeile). Dies eignet sich hervorragend für kurze Statusmeldungen, Zahlenwerte oder einfache Menüoptionen.
Ist das ARD SHD LCD – Arduino Shield wasserdicht oder für den Außeneinsatz geeignet?
Nein, das ARD SHD LCD – Arduino Shield ist nicht wasserdicht und auch nicht für den direkten Außeneinsatz konzipiert. Es handelt sich um ein elektronisches Bauteil für den Innenbereich oder in geschützten Gehäusen. Feuchtigkeit, Staub und extreme Temperaturen können das Display und die Elektronik beschädigen.
Welche Stromversorgung benötigt das Display?
Das ARD SHD LCD – Arduino Shield wird über die 5V-Leitung Ihres Arduino-Boards mit Strom versorgt. Dies geschieht automatisch, wenn das Shield auf die Pins gesteckt wird. Es benötigt keine separate Stromquelle, vorausgesetzt, Ihr Arduino-Board ist ordnungsgemäß mit Strom versorgt.
