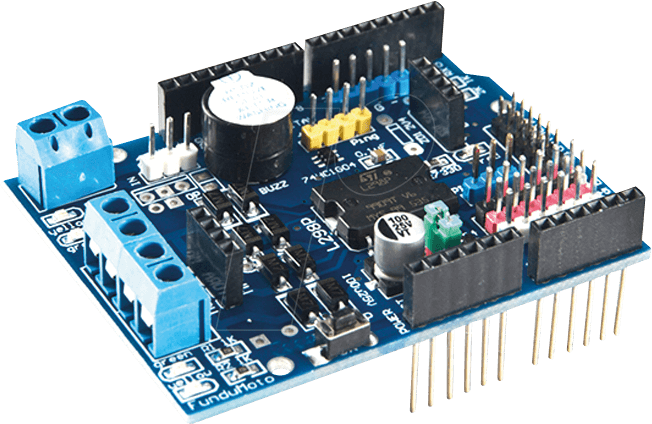

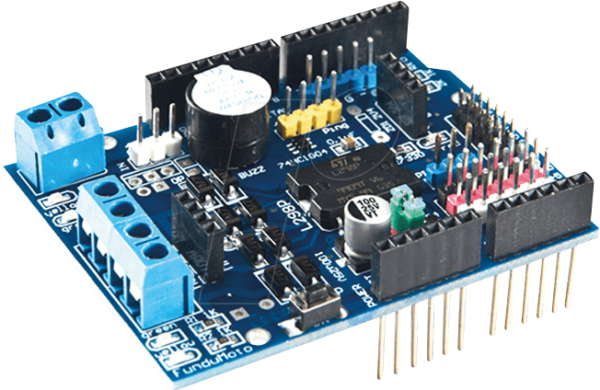

ARD SHD L298P – Arduino Shield – Motorsteuerung, L298P: Präzise Kraft für Ihre Robotikprojekte
Sie suchen nach einer robusten und zuverlässigen Lösung zur Ansteuerung Ihrer DC-Motoren in Arduino-Projekten? Das ARD SHD L298P – Arduino Shield – Motorsteuerung, L298P wurde entwickelt, um genau diese Anforderung zu erfüllen, indem es eine leistungsfähige Dual-H-Brücken-Motorsteuerung integriert, die es Ihnen ermöglicht, zwei Gleichstrommotoren unabhängig voneinander zu steuern. Dieses Shield ist die ideale Wahl für Maker, Hobbyisten und angehende Ingenieure, die Wert auf Präzision, Kontrolle und einfache Integration legen.
Überragende Motorsteuerungsleistung mit dem L298P-Chipsatz
Das Herzstück dieses Arduino Shields bildet der L298P-Chipsatz, ein bewährter Dual-Vollbrücken-Controller, der für seine Zuverlässigkeit und Leistungsfähigkeit bei der Ansteuerung von Induktivlasten wie Motoren bekannt ist. Im Gegensatz zu einfachen Transistorlösungen bietet der L298P eine integrierte Schub- und Bremsfunktion für jeden Motor, wodurch eine feinfühlige Geschwindigkeitsregelung (durch Pulsweitenmodulation – PWM) sowie eine sofortige Bremsung ermöglicht wird. Dies ist essentiell für Anwendungen, die präzise Bewegungsabläufe erfordern, wie beispielsweise mobile Roboter, automatisierte Fertigungskomponenten oder ferngesteuerte Fahrzeuge. Die hohe Strombelastbarkeit pro Kanal erlaubt die Ansteuerung von Motoren, die für einfachere Shields zu leistungshungrig wären, und bietet damit eine signifikante Erweiterung der Machbarkeit Ihrer Projekte.
Maximale Kontrolle und Flexibilität für Ihre Projekte
Das ARD SHD L298P wurde mit Blick auf maximale Benutzerfreundlichkeit und Funktionalität entwickelt. Es bietet die Möglichkeit, die Drehrichtung und Geschwindigkeit zweier DC-Motoren simultan zu steuern. Die Anbindung an den Arduino erfolgt über standardisierte Pins, was eine unkomplizierte Integration in bestehende oder neue Projekte ermöglicht. Die auf dem Shield vorhandenen Klemmen für die Motoranschlüsse sind robust ausgeführt und gewährleisten einen sicheren Halt der Kabel, selbst bei Vibrationen oder hoher mechanischer Belastung. Darüber hinaus sind die Steuerungsleitungen klar gekennzeichnet, was die Verdrahtung und das Debugging vereinfacht.
Technische Spezifikationen und Vorteile im Überblick
- Leistungsfähiger L298P Chipsatz: Bietet zuverlässige und präzise Steuerung von zwei DC-Motoren.
- Hohe Strombelastbarkeit: Ermöglicht den Betrieb von Motoren mit höherem Leistungsbedarf.
- PWM-Geschwindigkeitsregelung: Ermöglicht eine feinfühlige Anpassung der Motorgeschwindigkeit.
- Integrierte Bremsfunktion: Bietet schnelle und präzise Stopps für dynamische Anwendungen.
- Einfache Integration: Standardmäßige Pin-Belegung für einfache Anbindung an Arduino Boards.
- Robuste Anschlüsse: Sichere Schraubklemmen für stabile Motorverbindungen.
- Unabhängige Motorsteuerung: Steuerung von Drehrichtung und Geschwindigkeit jedes Motors separat.
Detaillierte Produktinformationen
| Merkmal | Beschreibung |
|---|---|
| Chipsatz | L298P |
| Anzahl der steuerbaren Motoren | 2 x DC-Motoren |
| Maximaler Strom pro Kanal | Bis zu 3A (bei geeigneter Kühlung und kurzer Dauer) |
| Betriebsspannung (Logik) | 5V (über Arduino) |
| Betriebsspannung (Motor) | Bis zu 12V (abhängig von der Stromversorgung des Boards) |
| Steuerungslogik | H-Brücke für bidirektionale Steuerung |
| Geschwindigkeitsregelung | Pulsweitenmodulation (PWM) |
| Schutzfunktionen | Keine explizite On-Board-Schutzschaltung gegen Überstrom oder Überhitzung im Standarddesign (empfiehlt sich externe Absicherung je nach Anwendung) |
| Anschlusstyp | Schraubklemmen für Motoren, Header-Pins für Arduino |
| Abmessungen | Standard Arduino Shield Formfaktor (kompatibel mit Arduino Uno, Mega etc.) |
| Anwendungsszenarien | Robotik, Drohnen, Automatisierung, ferngesteuerte Fahrzeuge, DIY-Projekte mit Bewegungssteuerung |
Erweiterte Einsatzmöglichkeiten und technische Überlegungen
Das ARD SHD L298P – Arduino Shield – Motorsteuerung, L298P ist mehr als nur ein einfacher Motorcontroller. Es ist eine Plattform, die Ihnen die Freiheit gibt, komplexe Bewegungsabläufe zu realisieren. Durch die Möglichkeit, jeden Motor unabhängig voneinander anzusteuern, sind fortgeschrittene Manöver wie das unabhängige Drehen von Rädern bei einem Roboter oder das präzise Positionieren eines Aktors problemlos umsetzbar. Die PWM-Fähigkeit erlaubt nicht nur die Geschwindigkeitsregelung, sondern kann auch zur sanften Beschleunigung und Verzögerung genutzt werden, was die mechanische Belastung der Motoren reduziert und die Lebensdauer verlängert. Die robuste Konstruktion des Shields und die soliden Schraubklemmen gewährleisten eine zuverlässige Verbindung, selbst in anspruchsvollen Umgebungen. Achten Sie bei der Auswahl Ihrer Motoren und der Auslegung der Stromversorgung darauf, die maximalen Stromgrenzen des L298P-Chips zu berücksichtigen. Eine zusätzliche Kühlung, beispielsweise durch einen kleinen Kühlkörper oder einen Lüfter, kann bei dauerhafter Belastung über 2A pro Kanal sinnvoll sein, um die Lebensdauer des Chips zu maximieren.
FAQ – Häufig gestellte Fragen zu ARD SHD L298P – Arduino Shield – Motorsteuerung, L298P
Kann ich mit diesem Shield auch Schrittmotoren steuern?
Nein, der L298P-Chipsatz ist speziell für die Steuerung von bürstenbehafteten Gleichstrommotoren (DC-Motoren) konzipiert. Für Schrittmotoren sind spezielle Treiber wie der A4988 oder DRV8825 erforderlich.
Welche maximale Spannung und welcher Strom können die Motoren haben?
Das Shield kann Motoren mit einer Spannung von bis zu 12V betreiben. Der maximale kontinuierliche Strom pro Kanal liegt typischerweise bei etwa 2A, wobei kurzzeitig bis zu 3A möglich sind, abhängig von der Kühlung und der Umgebungsbedingung.
Ist eine externe Stromversorgung für die Motoren erforderlich?
Ja, für den Betrieb der Motoren wird eine separate Stromversorgung benötigt, die deutlich mehr Strom liefern kann, als der Arduino selbst bereitstellen kann. Diese externe Stromversorgung wird direkt an das Shield angeschlossen.
Wie wird die Geschwindigkeit der Motoren geregelt?
Die Geschwindigkeitsregelung erfolgt über Pulsweitenmodulation (PWM). Sie verbinden dafür einen PWM-fähigen Pin Ihres Arduino mit dem entsprechenden Steuereingang auf dem Shield. Durch Variation des Tastverhältnisses des PWM-Signals wird die mittlere Spannung am Motor und somit seine Drehzahl angepasst.
Benötige ich zusätzliche Treiber oder Bauteile, um das Shield zu verwenden?
Nein, das ARD SHD L298P ist ein eigenständiges Shield, das direkt auf die meisten Arduino Boards gesteckt werden kann. Alle notwendigen Komponenten für die Motorsteuerung sind bereits integriert. Sie benötigen lediglich den Arduino und die Motoren.
Wie schließe ich die Motoren und die Stromversorgung an?
Die Motoren und die externe Stromversorgung werden über robuste Schraubklemmen direkt auf dem Shield angeschlossen. Die Klemmen sind klar beschriftet, um eine einfache und korrekte Verdrahtung zu gewährleisten.
Gibt es eine integrierte Schutzschaltung gegen Überlastung oder Kurzschluss?
Der L298P-Chipsatz bietet keine expliziten integrierten Schutzschaltungen gegen Überlastung oder Kurzschluss. Es ist ratsam, für kritische Anwendungen oder bei der Verwendung von Motoren mit hohem Anlaufstrom eine externe Sicherung oder eine eigene Schutzschaltung zu implementieren, um Schäden am Shield oder am Arduino zu vermeiden.
