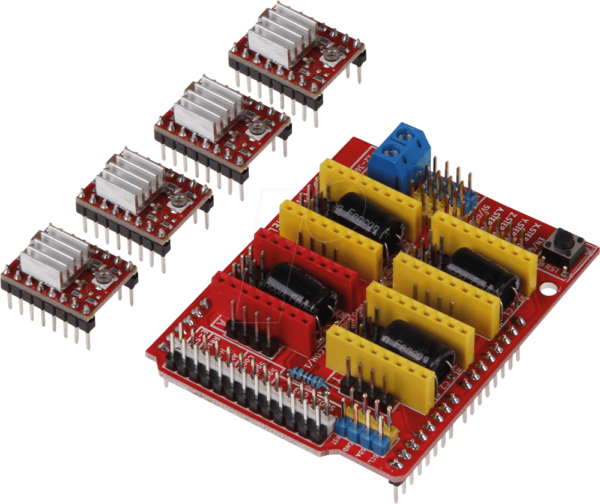

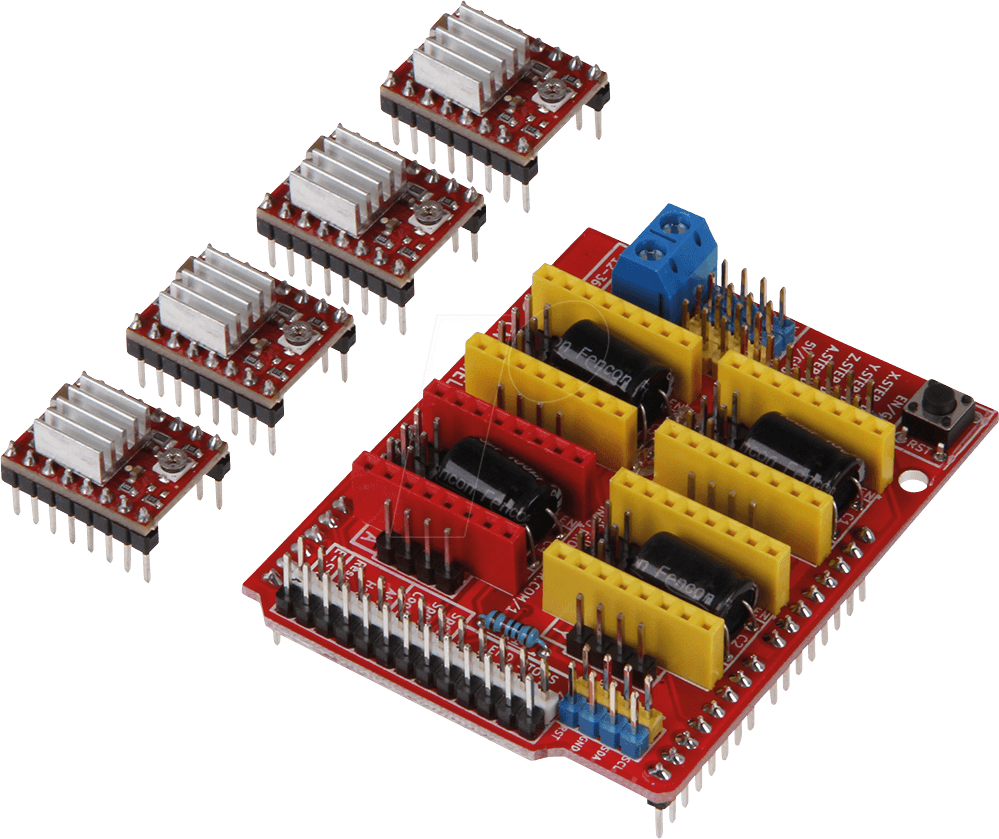

ARD SHD CNC KIT – Das Arduino Shield für Präzision und Kontrolle
Das ARD SHD CNC KIT – Arduino Shield – CNC-Controllerboard, A4988 ist die ideale Lösung für Maker, Hobbyisten und kleine Unternehmen, die ihre CNC-Maschinen präzise und zuverlässig steuern möchten. Wenn Sie bisher mit unzureichenden Steuerungen oder komplizierten Verdrahtungen kämpfen, bietet dieses Shield eine optimierte Schnittstelle, um Ihre Projekte auf das nächste Level zu heben.
Maximale Kompatibilität und einfache Integration
Dieses Arduino Shield ist speziell für die nahtlose Integration mit Arduino-Plattformen entwickelt worden, was die Einrichtung und Programmierung erheblich vereinfacht. Es fungiert als zentrale Steuereinheit für Schrittmotoren und ermöglicht die Anbindung einer Vielzahl von CNC-Maschinen, von kleinen Fräsen bis hin zu 3D-Druckern. Durch die standardisierten Anschlüsse und die intuitive Aufteilung der Funktionen wird die Komplexität reduziert und die Anwendungsbreite maximiert.
Überlegene Motorsteuerung mit A4988 Treibern
Im Herzen des ARD SHD CNC KITs arbeiten leistungsstarke A4988 Schrittmotortreiber. Diese Treiber sind bekannt für ihre hohe Präzision und Effizienz bei der Steuerung von bipolaren Schrittmotoren. Sie ermöglichen Microstepping, was zu einer deutlich ruhigeren und präziseren Bewegung führt, im Vergleich zu herkömmlichen Vollschritt- oder Halbschritt-Ansteuerungen. Dies reduziert Vibrationen und erhöht die Oberflächenqualität der gefertigten Teile erheblich. Die integrierte Strombegrenzung schützt die Motoren und die Treiberplatine selbst, was eine lange Lebensdauer und zuverlässigen Betrieb gewährleistet.
Detaillierte Vorteile des ARD SHD CNC KITs
- Präzise Bewegungssteuerung: Durch die Unterstützung von Microstepping werden feine Bewegungen ermöglicht, was für Anwendungen wie Gravur, 3D-Druck und präzises Fräsen unerlässlich ist.
- Hohe Zuverlässigkeit: Die Verwendung hochwertiger Komponenten und die robuste Bauweise gewährleisten einen stabilen und langlebigen Betrieb.
- Einfache Anschlussmöglichkeiten: Standardisierte Anschlüsse für Motoren, Endschalter und Stromversorgung vereinfachen die Verkabelung und reduzieren Fehlerquellen.
- Erweiterbare Funktionalität: Das Shield ist so konzipiert, dass es sich gut in größere Projekte integrieren lässt und bei Bedarf durch weitere Sensoren oder Aktoren ergänzt werden kann.
- Optimale Wärmeableitung: Die A4988 Treiber verfügen über integrierte Thermoschutzmechanismen und sind so konzipiert, dass sie auch bei längeren Einsätzen effizient arbeiten.
- Kosteneffiziente Lösung: Bietet professionelle CNC-Steuerungsfunktionen zu einem attraktiven Preis für Maker und Kleinunternehmer.
- Reduzierte Geräuschentwicklung: Das Microstepping der A4988 Treiber minimiert mechanische Vibrationen und sorgt für einen leiseren Betrieb Ihrer CNC-Maschine.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Typ | Arduino CNC Controller Shield |
| Schrittmotortreiber | 4x A4988 (austauschbar und mit Kühlkörpern ausgestattet) |
| Kompatibilität | Arduino UNO, Mega und kompatible Boards |
| Anzahl steuerbarer Achsen | Bis zu 4 Achsen (X, Y, Z, und eine zusätzliche/Duplizierung) |
| Microstepping | Bis zu 1/16 Microstepping pro Achse für erhöhte Präzision |
| Anschlüsse | Klemmenblöcke für Motoren, Endschalter, Stromversorgung; Stiftleisten für Arduino-Verbindung |
| Spannungsbereich (Motor) | 8V – 35V DC (abhängig von Netzteil und Kühlung) |
| Strombelastbarkeit (pro Treiber) | Bis zu 2A RMS (bei ausreichender Kühlung), mit einstellbarem Stromlimit |
| Schutzmechanismen | Überstrom-, Übertemperaturschutz pro Treiber |
| Material & Haptik | Robuste Platine mit durchkontaktierten Leiterbahnen für maximale Signalintegrität und Haltbarkeit. Klare Beschriftungen für einfache Identifizierung der Anschlusspunkte. |
| Design-Merkmale | Kompakte Bauform, optimiert für die Montage auf Arduino-Boards. Integrierte Kühlkörper für die A4988 Treiber zur Verbesserung der thermischen Leistung. |
| Einsatzmöglichkeiten | 3D-Drucker, CNC-Fräsen, Lasergravierer, Robotik-Projekte, Automatisierungssysteme im Hobbybereich. |
Maximale Präzision durch Microstepping
Die A4988 Schrittmotortreiber im ARD SHD CNC KIT ermöglichen ein fortschrittliches Microstepping. Anstatt nur volle Schritte zu machen, können diese Treiber die Bewegung eines Motors in bis zu 1/16-Schritte unterteilen. Diese fein granularisierte Steuerung hat direkte Auswirkungen auf die Leistung Ihrer CNC-Maschine. Sie führt zu einer spürbar ruhigeren und vibrationsärmeren Bewegung der Achsen. Dies ist besonders wichtig, wenn Sie hochpräzise Oberflächen erzielen möchten, sei es beim Fräsen feiner Details, beim Gravieren oder beim Drucken komplexer Modelle. Das reduzierte Vibrieren minimiert auch das Risiko von „Schlieren“ oder unerwünschten Artefakten auf dem Werkstück, was die Qualität Ihrer Endprodukte signifikant verbessert. Darüber hinaus kann Microstepping die Geräuschentwicklung der Motoren reduzieren, was den Arbeitskomfort erhöht, insbesondere in Umgebungen, in denen Lärm eine Rolle spielt.
Zuverlässige Stromversorgung und Schutzmechanismen
Eine stabile und zuverlässige Stromversorgung ist das Rückgrat jeder präzisen Steuerung. Das ARD SHD CNC KIT ist für eine breite Palette von Gleichspannungen ausgelegt, was Ihnen Flexibilität bei der Auswahl Ihres Netzteils gibt. Die integrierten Schutzschaltungen auf den A4988 Treibern, wie Übertemperatur- und Überstromschutz, sind entscheidend für die Langlebigkeit und den Schutz Ihrer Motoren und der gesamten Steuerelektronik. Diese Schutzmechanismen verhindern effektiv Schäden, die durch Überlastung, Kurzschlüsse oder unzureichende Kühlung entstehen könnten. Dies bedeutet für Sie weniger Ausfallzeiten und eine erhöhte Betriebssicherheit Ihrer CNC-Anlage.
Einfache Konfiguration und Programmierung
Die Programmierung und Konfiguration des ARD SHD CNC KITs gestaltet sich dank der Arduino-Plattform und der klar definierten Pinbelegung sehr unkompliziert. Sie können die Schrittmotortreiber für verschiedene Microstepping-Modi und Stromstärken konfigurieren, oft durch einfache Jumper-Einstellungen auf dem Shield. Dies ermöglicht eine Anpassung an die spezifischen Anforderungen Ihrer Motoren und Projekte. Für die Ansteuerung können Sie auf etablierte CNC-Steuerungssoftware wie GRBL zurückgreifen, die hervorragend mit diesem Shield harmoniert. Die klare Dokumentation und die breite Community-Unterstützung für Arduino und GRBL erleichtern das Erlernen und die Implementierung, selbst für Nutzer mit weniger tiefgehenden Programmierkenntnissen. So können Sie sich schneller auf die eigentlichen Design- und Fertigungsprozesse konzentrieren.
FAQ – Häufig gestellte Fragen zu ARD SHD CNC KIT – Arduino Shield – CNC-Controllerboard, A4988
Was ist der Hauptvorteil der A4988 Treiber in diesem Shield?
Der Hauptvorteil der A4988 Treiber ist die Fähigkeit zum Microstepping, welches eine deutlich ruhigere, präzisere und geräuschärmere Bewegung der Schrittmotoren ermöglicht. Dies führt zu besseren Oberflächenqualitäten bei Ihren gefertigten Teilen und reduziert Vibrationen.
Ist dieses Shield mit allen Arduino-Boards kompatibel?
Das Shield ist primär für das Arduino UNO und Arduino Mega konzipiert und bietet dort die beste Kompatibilität. Die Pinbelegung ist auf diese Boards abgestimmt.
Wie viele Motoren kann ich mit diesem Shield gleichzeitig steuern?
Das ARD SHD CNC KIT ist für die Steuerung von bis zu 4 Schrittmotoren ausgelegt. Dies ermöglicht die Kontrolle von drei Achsen (X, Y, Z) sowie einer zusätzlichen Funktion oder einer duplizierten Achse.
Welche Art von Motoren kann ich mit dem ARD SHD CNC KIT verwenden?
Dieses Shield ist für die Ansteuerung von bipolaren Schrittmotoren konzipiert, wie sie häufig in 3D-Druckern und kleinen CNC-Maschinen zum Einsatz kommen. Die A4988 Treiber sind für diese Motortypen optimiert.
Muss ich spezielle Software verwenden, um das Shield zu nutzen?
Sie benötigen eine CNC-Steuerungssoftware, die mit den A4988 Treibern und der Arduino-Plattform kompatibel ist. GRBL ist eine sehr beliebte und weit verbreitete Open-Source-Firmware, die sich hervorragend für diese Anwendung eignet.
Was bedeutet Microstepping und warum ist es wichtig für CNC?
Microstepping bedeutet, dass der Schrittmotor seine Bewegung nicht nur in vollen Schritten, sondern in kleinere Schritte (z.B. 1/16 eines vollen Schritts) unterteilen kann. Dies führt zu einer feinere Positionskontrolle, reduziert Vibrationen und sorgt für glattere Bewegungen, was für die Genauigkeit und Oberflächenqualität bei CNC-Anwendungen entscheidend ist.
Wie wird die Stromstärke für die Motoren eingestellt?
Die Stromstärke für jeden A4988 Treiber kann typischerweise über ein Potentiometer auf dem Shield eingestellt werden. Dies ermöglicht eine genaue Anpassung an die Spezifikationen Ihrer Motoren und die Anforderungen Ihres Projekts.
