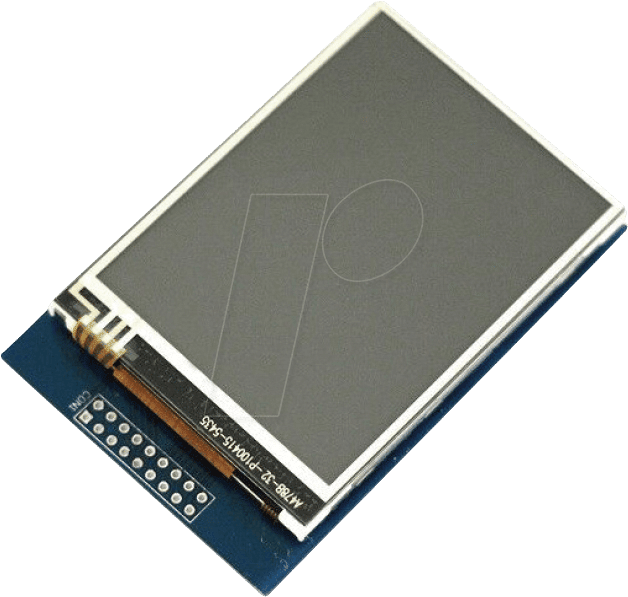

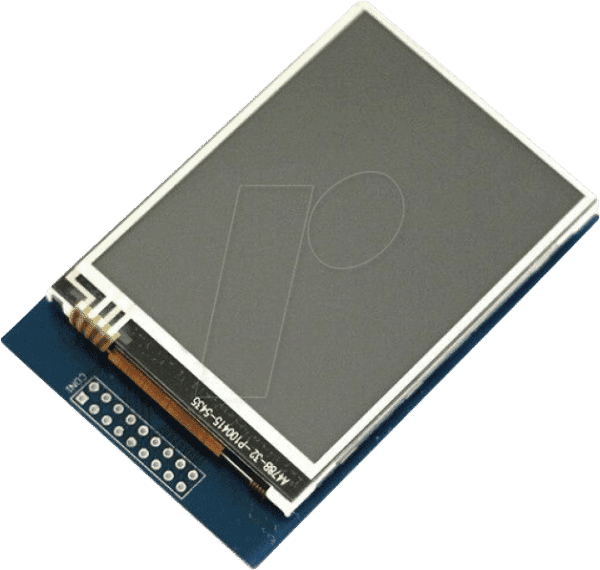

ARD SHD 2,6TD – Ihr nächster Schritt in interaktiven Arduino-Projekten
Sie suchen nach einer Möglichkeit, Ihre Arduino-Projekte mit einer hochauflösenden, interaktiven Benutzeroberfläche auszustatten und damit den Funktionsumfang und die Benutzerfreundlichkeit Ihrer Schaltungen signifikant zu erweitern? Das ARD SHD 2,6TD Arduino Shield mit seinem 2,6-Zoll-Touchscreen und einer Auflösung von 320 x 240 Pixeln, basierend auf dem bewährten ILI9341-Controller, ist die ideale Lösung für Maker, Hobbyisten und professionelle Entwickler, die Wert auf Präzision, einfache Integration und gestochen scharfe Grafiken legen.
Überragende Darstellung und Interaktion für Ihre Elektronik-Projekte
Das ARD SHD 2,6TD übertrifft herkömmliche textbasierte oder einfache LCD-Displays durch seine fortschrittliche Grafikfähigkeit und intuitive Touch-Bedienung. Diese Kombination ermöglicht die Entwicklung anspruchsvollerer Mensch-Maschine-Schnittstellen (HMI) direkt auf Ihrem Arduino. Anstatt sich mit komplexen externen Steuerungen oder unübersichtlichen Tastenfeldern auseinanderzusetzen, bietet dieses Shield eine integrierte, visuell ansprechende und reaktionsschnelle Eingabe- und Ausgabemöglichkeit. Die hohe Pixeldichte und der präzise Touchscreen eröffnen neue Dimensionen für die Datendarstellung, Menüführung und direkte Steuerung Ihrer elektronischen Systeme.
Schlüsselfunktionen und Vorteile des ARD SHD 2,6TD
- Hohe Auflösung für Detailreichtum: Mit 320 x 240 Pixeln liefert das 2,6-Zoll-Display gestochen scharfe Bilder, Texte und Grafiken. Dies ist entscheidend für Anwendungen, die klare Informationsanzeige erfordern, wie z.B. Messwertanzeigen, Diagramme oder komplexe Menüstrukturen.
- Integrierte Touch-Funktionalität: Der kapazitive oder resistive Touchscreen (spezifische Technologie kann je nach Revision variieren, aber typischerweise resistiv für Arduino-Shields dieser Art) ermöglicht direkte Interaktion, wodurch separate Eingabegeräte überflüssig werden und Platz auf der Prototypenplatine gespart wird.
- Effizienter ILI9341 Controller: Dieser weit verbreitete und gut dokumentierte Display-Controller sorgt für eine schnelle und zuverlässige Ansteuerung des Bildschirms. Er unterstützt eine breite Palette von Grafikfunktionen und wird von einer umfangreichen Community-Unterstützung und Bibliotheken begleitet, was die Implementierung vereinfacht.
- Kompaktes Arduino Shield Formfaktor: Als Shield ist das ARD SHD 2,6TD direkt auf Arduino-kompatiblen Boards steckbar, was eine extrem einfache Montage und Verkabelung ohne komplizierte Verdrahtung ermöglicht.
- Vielseitige Anwendungsmöglichkeiten: Von industriellen Steuerungen über wissenschaftliche Instrumentierung bis hin zu kreativen Hobbyprojekten – dieses Display-Shield erweitert die Grenzen dessen, was mit einem Arduino machbar ist.
- Kosteneffiziente Lösung: Im Vergleich zu dedizierten Touchscreen-Modulen oder komplexen Displays bietet das ARD SHD 2,6TD eine attraktive Preis-Leistungs-Relation für anspruchsvolle Projekte.
Technische Spezifikationen im Detail
Das ARD SHD 2,6TD basiert auf einem TFT-LCD-Panel, das durch den ILI9341-Controller angesteuert wird. Diese Kombination ermöglicht eine effiziente Ansteuerung und eine breite Palette an Darstellungsmodi. Die Auflösung von 320 x 240 Pixeln bietet eine Pixeldichte, die für die meisten Anwendungen ausreichend ist, um klare und gut lesbare Inhalte darzustellen. Die Touch-Funktionalität, oft über resistive Technologie realisiert, ist robust und präzise genug für die Bedienung durch Finger oder einen Stylus. Die Stromversorgung erfolgt typischerweise über das Arduino-Board, was die Integration weiter vereinfacht.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Arduino Shield mit Display |
| Display-Größe | 2,6 Zoll (Diagonale) |
| Display-Technologie | TFT-LCD |
| Auflösung | 320 x 240 Pixel |
| Display-Controller | ILI9341 |
| Touch-Funktionalität | Integriert (typischerweise resistiv) |
| Schnittstelle | SPI (Standard für ILI9341 und Arduino-Shields) |
| Spannungsversorgung | Über Arduino-Board (typischerweise 5V oder 3.3V, Spannungsregelung auf Shield) |
| Kompatibilität | Arduino UNO, Nano, Mega und kompatible Boards |
| Einsatzmöglichkeiten | Benutzeroberflächen, Steuerungspanels, Datavisualisierung, Prototyping |
Tiefergehende Betrachtung des ILI9341 Controllers
Der ILI9341 ist ein Single-Chip-Controller, der eine komplexe TFT-LCD-Ansteuerung vereinfacht. Er verfügt über integrierte Frame-Buffer und unterstützt direkte Speicherzugriffe, was eine effiziente Bildaktualisierung ermöglicht. Die Anbindung erfolgt üblicherweise über die SPI-Schnittstelle, die auf den meisten Arduino-Plattformen verfügbar ist. Dies reduziert die Anzahl der benötigten Pins erheblich im Vergleich zu parallelen Anbindungen. Die Bibliotheken für den ILI9341 sind gut ausgereift und bieten Funktionen wie das Zeichnen von Linien, Rechtecken, Kreisen, Text mit verschiedenen Schriftarten und Größen sowie das Laden und Anzeigen von Bitmaps. Dies erlaubt eine hochflexible Gestaltung der Benutzeroberfläche, von einfachen Schaltflächen bis hin zu komplexen Grafiken und Animationen. Die Möglichkeit, Farbpaletten und Display-Modi zu konfigurieren, trägt zusätzlich zur Anpassungsfähigkeit bei.
Optimale Integration in Ihr Arduino-Ökosystem
Die Stärke des ARD SHD 2,6TD liegt in seiner nahtlosen Integration in das Arduino-Ökosystem. Durch die Verwendung von Standard-Shield-Pins ist die physische Verbindung eine reine Steckverbindung. Die Software-Implementierung wird durch eine Vielzahl von Open-Source-Bibliotheken erheblich erleichtert. Diese Bibliotheken abstrahieren die Komplexität des ILI9341 Controllers und stellen einfach zu verwendende Funktionen bereit, um Text, Grafiken und Touch-Events zu verwalten. Dies beschleunigt den Entwicklungsprozess signifikant und ermöglicht es Ihnen, sich auf die Kernfunktionalität Ihres Projekts zu konzentrieren, anstatt sich mit niedrigeren Hardware-Details zu beschäftigen. Die SPI-Kommunikation ist robust und weniger anfällig für Störungen als analoge Signale, was zu einer zuverlässigeren Gesamtperformance führt.
Anwendungsbereiche und kreative Potenziale
Das ARD SHD 2,6TD ist prädestiniert für eine breite Palette von Anwendungen, die eine intuitive Mensch-Maschine-Interaktion erfordern. In der Automatisierungstechnik kann es zur Steuerung von Maschinen, zur Anzeige von Prozessdaten oder zur Konfiguration von Parametern eingesetzt werden. Für Maker-Projekte ermöglicht es die Erstellung von interaktiven Kunstinstallationen, personalisierten Wetterstationen, intelligenten Haushaltsgeräten oder sogar tragbaren Spielen. Wissenschaftler und Ingenieure können es zur Visualisierung von Sensordaten, zur Steuerung von Experimenten oder zur Erstellung benutzerfreundlicher Messgeräte nutzen. Die präzise Touch-Erkennung eröffnet Möglichkeiten für Gestensteuerung oder die Eingabe von numerischen Werten, was die Interaktivität auf ein neues Level hebt.
Wichtige Überlegungen zur Implementierung
Bei der Entwicklung mit dem ARD SHD 2,6TD sollten Sie die Stromversorgung des Arduino-Boards berücksichtigen, insbesondere wenn zusätzliche Komponenten angeschlossen sind. Die SPI-Schnittstelle teilt sich oft Pins mit anderen Peripheriegeräten, daher ist eine sorgfältige Pin-Konfiguration wichtig. Die Auswahl der richtigen Grafikbibliothek und deren korrekte Initialisierung sind entscheidend für den erfolgreichen Betrieb. Achten Sie auf die Bildschirmaktualisierungsrate, um eine flüssige Darstellung zu gewährleisten, und optimieren Sie Ihre Zeichenfunktionen, um Verzögerungen zu minimieren. Die Touch-Kalibrierung, falls erforderlich, kann die Genauigkeit der Eingabe verbessern.
FAQ – Häufig gestellte Fragen zu ARD SHD 2,6TD – Arduino Shield – Display 2,6“, Touch, 320 x 240 Pixel, ILI9341
Kann ich das Display direkt mit meinem Arduino Nano verbinden?
Ja, das ARD SHD 2,6TD ist für die Verwendung mit Arduino Nano und vielen anderen kompatiblen Boards konzipiert. Die SPI-Schnittstelle und die Standard-Shield-Pins sorgen für eine einfache Steckverbindung.
Welche Bibliotheken werden für die Ansteuerung des Displays empfohlen?
Es gibt mehrere gut unterstützte Bibliotheken für den ILI9341 Controller. Beliebte Optionen sind die Adafruit ILI9341 Library und die UTFT Library, die eine einfache Handhabung von Grafikfunktionen und Touch-Eingaben ermöglichen.
Benötige ich zusätzliche Treiber für den Touchscreen?
Typischerweise sind die Touchscreen-Treiber als Teil der Grafikbibliotheken integriert. Sie müssen lediglich die entsprechende Bibliothek installieren und initialisieren.
Wie wird das Display mit Strom versorgt?
Das Display Shield wird über die Spannungsversorgungs-Pins des Arduino-Boards mit Strom versorgt. Die meisten Shields arbeiten mit 5V oder 3.3V, abhängig vom verwendeten Arduino-Board.
Ist die Touch-Funktion kapazitiv oder resistiv?
Arduino-Shields dieser Art verwenden oft resistive Touchscreens, da diese kostengünstiger sind und mit verschiedenen Eingabegeräten (Finger, Stift) funktionieren. Es ist ratsam, die genauen Produktdetails des spezifischen Shields zu prüfen.
Kann ich Bilder auf das Display laden und anzeigen?
Ja, mit den entsprechenden Bibliotheken können Sie Bilder im BMP-Format laden und auf dem Display anzeigen. Dies ist nützlich für Logos, Benutzeroberflächenelemente oder visuelle Darstellungen.
Welchen Einfluss hat die Auflösung auf die Lesbarkeit?
Die Auflösung von 320 x 240 Pixeln auf einem 2,6-Zoll-Display bietet eine Pixeldichte, die für die meisten Anwendungen eine gute Lesbarkeit von Texten und eine detaillierte Darstellung von Grafiken ermöglicht. Kleinere Schriften können jedoch bei sehr detaillierten Darstellungen etwas weniger scharf wirken als bei höherauflösenden Displays.
