ARD SEN HALL1 – Arduino – Hall Magnetfeld Sensor, A3141: Präzise Erfassung magnetischer Felder für Ihre Projekte
Der ARD SEN HALL1 ist ein hochentwickelter Hall-Magnetfeldsensor, der speziell für Maker, Hobbyelektroniker und professionelle Entwickler konzipiert wurde, die eine zuverlässige und präzise Methode zur Erkennung von Magnetfeldern benötigen. Dieses Modul löst das Problem der einfachen und unkomplizierten Integration von Magnetfeldsensorik in Arduino-basierte Projekte, Robotik, Automatisierungssysteme und Prototyping-Vorhaben.
Warum der ARD SEN HALL1 die überlegene Wahl ist
Im Vergleich zu einfachen Reed-Schaltern oder weniger empfindlichen Magnetfeldsensoren bietet der ARD SEN HALL1 eine kontinuierliche und proportionale Erfassung von Magnetfeldstärken. Dies ermöglicht nicht nur die einfache Erfassung von Anwesenheit oder Abwesenheit eines Magneten, sondern auch die Messung der Feldstärke und die Erkennung von Feldrichtungen. Die Integration des bewährten A3141 Hall-IC-Chips gewährleistet dabei eine hohe Empfindlichkeit und Stabilität, was ihn zur idealen Lösung für Anwendungen macht, die höchste Genauigkeit und Zuverlässigkeit erfordern.
Technische Überlegenheit und Funktionsweise
Der Kern des ARD SEN HALL1 bildet der Allegro A3141 Hall-Effekt-Sensor. Dieser ist ein bipolares, schaltendes Hall-Sensorelement mit integrierter Hysterese. Seine Funktionsweise beruht auf dem Hall-Effekt: Wenn ein Magnetfeld senkrecht zur Sensoroberfläche angelegt wird, erzeugt dies eine elektrische Spannung quer zur Stromrichtung. Der A3141 wandelt diese Spannung in ein digitales Ausgangssignal um, das direkt von Mikrocontrollern wie dem Arduino verarbeitet werden kann.
Die integrierte Hysterese des A3141 ist ein entscheidender Vorteil. Sie verhindert ungewollte Schaltungen bei schwankenden Magnetfeldern oder leichten Vibrationen, was die Signalstabilität erheblich verbessert. Das Modul gibt ein HIGH-Signal aus, wenn die magnetische Flussdichte einen positiven Schwellenwert überschreitet, und ein LOW-Signal, wenn sie einen negativen Schwellenwert unterschreitet. Dies ermöglicht eine klare Erkennung von Polwechseln oder dem Vorhandensein eines starken Magnetfeldes.

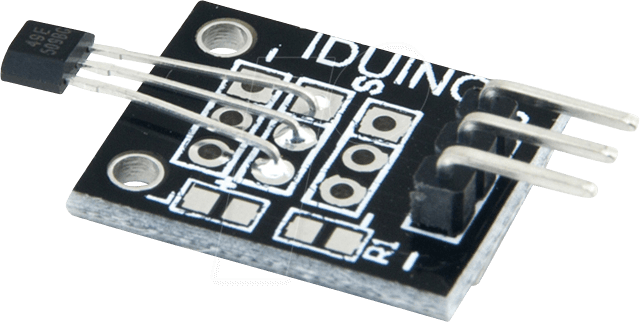

Der Sensor ist auf einer kleinen Platine montiert, die über standardmäßige Pins verfügt, was die Anbindung an Breadboards oder direkt an die GPIO-Pins eines Arduino-Boards vereinfacht. Die klare Pinbelegung (VCC, GND, OUT) minimiert Fehler bei der Verdrahtung und beschleunigt den Prototyping-Prozess.
Vielseitige Einsatzmöglichkeiten und Vorteile
- Berührungslose Schalter: Erkennung von Türen, Fenstern oder Schubladen, die geöffnet oder geschlossen sind, durch Anwesenheit oder Abwesenheit eines Magneten.
- Drehzahlmessung: Ermittlung der Drehzahl von Motoren oder Rädern, indem ein Magnet an der rotierenden Komponente befestigt und der Sensor strategisch platziert wird.
- Positionserkennung: Überwachung der Position von mechanischen Bauteilen in Automatisierungssystemen oder Robotik.
- Strommessung: In Kombination mit einem stromführenden Leiter kann der Sensor das von diesem Leiter erzeugte Magnetfeld messen, was eine berührungslose Strommessung ermöglicht.
- Navigation und Orientierung: Integration in Systeme zur Richtungsbestimmung oder zur Erkennung von Magnetkomponenten.
- Sicherheitsanwendungen: Erfassung von Manipulationen an Geräten oder Systemen.
- Einfache Integration: Kompatibel mit allen gängigen Mikrocontrollern und Entwicklungsplattformen wie Arduino, ESP32, Raspberry Pi und vielen mehr.
- Hohe Empfindlichkeit: Der A3141 Sensor bietet eine ausgezeichnete Empfindlichkeit für präzise Messergebnisse, auch bei schwachen Magnetfeldern.
- Robuste Bauweise: Die Komponenten sind für den zuverlässigen Betrieb in unterschiedlichen Umgebungen ausgelegt.
Detaillierte Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Sensor-IC | Allegro A3141 Hall-Effekt-Sensor |
| Funktionsprinzip | Bipolarer schaltender Hall-Sensor mit integrierter Hysterese |
| Ausgangssignal | Digital (HIGH/LOW), schaltet bei Überschreiten spezifischer Magnetfeldstärken |
| Betriebsspannung | 3,3V bis 5V (kompatibel mit Arduino und anderen Mikrocontrollern) |
| Typische Anwendungen | Positions-, Drehzahl-, Näherungs- und Magnetfelderkennung |
| Besondere Merkmale | Hohe Empfindlichkeit, integrierte Hysterese zur Signalstabilisierung, einfache Anschlussmöglichkeit über 3 Pins |
| Gehäuse / Montage | Kompakte Platine mit Standard-Stiftleiste zur einfachen Montage und Verdrahtung |
| Abmessungen (Platine) | Kompakte Abmessungen für einfache Integration in bestehende Projekte (typisch ca. 15×10 mm, genaue Maße können variieren) |
Integration und Handhabung für maximale Leistung
Die Integration des ARD SEN HALL1 in Ihre Projekte ist denkbar einfach. Die drei Pins (VCC, GND und OUT) können direkt mit den entsprechenden Anschlüssen Ihres Mikrocontrollers verbunden werden. Für eine optimale Leistung und Genauigkeit ist es ratsam, den Sensor so zu positionieren, dass das zu messende Magnetfeld senkrecht zur Oberseite des Sensorelements auftrifft. Die Entfernung des Magneten und dessen Stärke beeinflussen die Ausgangssignalschwelle des Sensors. Experimentieren Sie mit verschiedenen Abständen und Magneten, um das Verhalten Ihres Systems genau zu kalibrieren.
Der A3141 ist für seine Zuverlässigkeit und Langlebigkeit bekannt. Die geringe Stromaufnahme macht ihn zudem ideal für batteriebetriebene Anwendungen. Stellen Sie sicher, dass die Betriebsspannung des Sensors innerhalb des spezifizierten Bereichs liegt, um eine einwandfreie Funktion zu gewährleisten.
FAQ – Häufig gestellte Fragen zu ARD SEN HALL1 – Arduino – Hall Magnetfeld Sensor, A3141
Was genau ist ein Hall-Magnetfeldsensor und wie funktioniert er?
Ein Hall-Magnetfeldsensor nutzt den Hall-Effekt. Wenn ein elektrischer Strom durch einen Leiter fließt und gleichzeitig ein Magnetfeld senkrecht dazu angelegt wird, entsteht eine Querstromspannung (die Hall-Spannung). Der ARD SEN HALL1 mit dem A3141 Chip wandelt diese Spannung in ein digitales Ausgangssignal um, das anzeigt, ob ein bestimmtes Magnetfeld überschritten wurde.
Welche Art von Magnetfeldern kann der ARD SEN HALL1 erkennen?
Der ARD SEN HALL1 ist ein bipolarer, schaltender Sensor. Das bedeutet, er reagiert auf sowohl positive als auch negative Magnetfeldstärken, die einen bestimmten Schwellenwert überschreiten. Er ist ideal zur Erkennung von Permanentmagneten.
Ist der ARD SEN HALL1 für Anfänger geeignet?
Ja, absolut. Dank seiner einfachen Pinbelegung (VCC, GND, OUT) und der Kompatibilität mit Mikrocontrollern wie dem Arduino ist der Sensor sehr einsteigerfreundlich. Die Nutzung erfordert lediglich grundlegende Kenntnisse über Elektronik und die Programmierung von Mikrocontrollern.
Kann ich mit diesem Sensor die Stärke eines Magnetfeldes messen?
Der ARD SEN HALL1 ist ein schaltender Sensor. Er gibt ein digitales Signal aus (HIGH oder LOW) und zeigt damit an, ob ein Magnetfeld eine bestimmte Schwelle überschreitet. Für eine präzise Messung der Magnetfeldstärke (analoge Messung) wären analoge Hall-Sensoren notwendig, die jedoch nicht Teil dieses spezifischen Moduls sind.
Wie ist die Reichweite des Sensors?
Die Erkennungsreichweite hängt stark von der Stärke des verwendeten Magneten ab. Stärkere Magnete können über größere Distanzen erkannt werden als schwächere. Der A3141 ist ein empfindlicher Sensor, der typischerweise auf Magnete in einem Abstand von wenigen Millimetern bis zu einigen Zentimetern reagiert, abhängig von der Feldstärke.
Welche Stromversorgung wird benötigt?
Der ARD SEN HALL1 ist für eine Betriebsspannung von 3,3V bis 5V ausgelegt. Dies macht ihn direkt kompatibel mit den meisten gängigen Mikrocontroller-Plattformen wie Arduino UNO, Mega, ESP32 und anderen.
Was bedeutet die integrierte Hysterese?
Die integrierte Hysterese verhindert ein unerwünschtes Flattern des Ausgangssignals, wenn das Magnetfeld nahe der Schaltschwelle liegt oder wenn leichte Vibrationen auftreten. Es gibt einen Unterschied zwischen dem Schwellenwert für das Einschalten und dem Schwellenwert für das Ausschalten, was das Signal stabiler macht.
