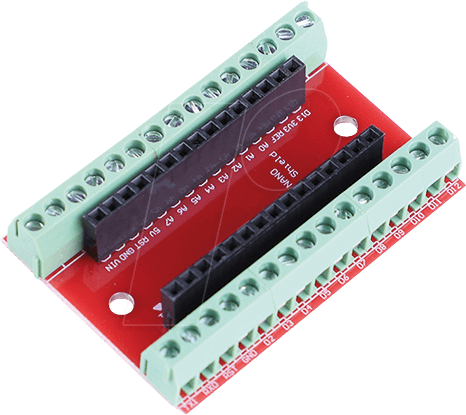

ARD PSHD NANO – Arduino Shield – Protoshield mit Schraubklemmen, für Nano: Professionelle Prototypenentwicklung leicht gemacht
Sie entwickeln komplexe Elektronikprojekte mit dem Arduino Nano und suchen nach einer robusten, zuverlässigen und einfach zu handhabenden Lösung für die Verdrahtung und den Aufbau Ihrer Prototypen? Das ARD PSHD NANO – Arduino Shield – Protoshield mit Schraubklemmen wurde speziell für Bastler, Maker, Studenten und professionelle Entwickler konzipiert, die eine stabile und flexible Plattform für ihre innovativen Ideen benötigen. Schluss mit wackeligen Breadboards und mühsamen Lötverbindungen, wenn es um präzise und dauerhafte Schaltungen geht.
Überlegene Konnektivität und Stabilität
Das ARD PSHD NANO – Arduino Shield – Protoshield mit Schraubklemmen bietet eine signifikante Verbesserung gegenüber herkömmlichen Prototyping-Methoden. Standard-Breadboards können bei vielen Anschlusswechseln oder mechanischer Beanspruchung schnell an Zuverlässigkeit verlieren. Das integrierte Schraubklemmen-System dieses Protoshields garantiert eine feste und sichere elektrische Verbindung für jede Komponente. Dies reduziert das Risiko von Kurzschlüssen und fehlerhaften Messungen erheblich. Darüber hinaus ermöglicht die Shield-Bauform eine perfekte Passform mit dem Arduino Nano, was eine saubere und organisierte Integration in Ihre Projekte sicherstellt.
Maximale Flexibilität für Ihre Schaltungen
Mit dem ARD PSHD NANO erhalten Sie eine dedizierte Fläche, die speziell für die Erweiterung Ihres Arduino Nano optimiert ist. Die gut angeordneten Durchkontaktierungspunkte (Through-Holes) und die integrierte Lötfreie Kontaktleiste bieten Ihnen maximale Flexibilität bei der Platzierung und Verbindung von Bauteilen wie Widerständen, Kondensatoren, Sensoren, Aktoren und anderen elektronischen Komponenten. Das Layout ist so gestaltet, dass Sie bequem auf alle I/O-Pins des Arduino Nano zugreifen können, was die Integration verschiedenster Sensoren und Module vereinfacht. Dies ist essentiell für alle Anwendungsbereiche, von der Automatisierungstechnik und Robotik bis hin zu IoT-Projekten und individuellen Messsystemen.
Struktur und Organisation Ihrer Projekte
Ein gut aufgebauter Prototyp ist entscheidend für den Erfolg eines Projekts. Das ARD PSHD NANO fördert eine strukturierte Herangehensweise:
- Sichere Verbindungen: Die Schraubklemmen sorgen für dauerhaft stabile Verbindungen, die auch bei Vibrationen oder häufigen Anpassungen Bestand haben.
- Einfache Erweiterbarkeit: Die Anordnung der Anschlussklemmen und Durchkontaktierungspunkte erlaubt ein schnelles und unkompliziertes Anbringen zusätzlicher Bauteile.
- Optimale Pin-Nutzung: Alle relevanten GPIO-Pins, Stromversorgungsanschlüsse und Kommunikationsschnittstellen des Arduino Nano sind leicht zugänglich und nutzbar.
- Saubere Verdrahtung: Das Shield-Format ermöglicht eine aufgeräumte Integration und reduziert das Kabelchaos, das bei komplexen Breadboard-Aufbauten oft entsteht.
- Langlebigkeit: Hochwertige Materialien und eine robuste Konstruktion gewährleisten eine lange Lebensdauer des Protoshields, auch bei intensivem Gebrauch.
- Kompatibilität: Speziell für den Arduino Nano entwickelt, bietet es eine perfekte physische und elektrische Passform.
Technische Spezifikationen und Materialeigenschaften
Die Wahl des richtigen Protoshields ist entscheidend für die Zuverlässigkeit Ihrer elektronischen Projekte. Das ARD PSHD NANO setzt auf bewährte Materialien und durchdachtes Design, um eine professionelle Grundlage für Ihre Entwicklung zu schaffen. Die Leiterplatte ist aus hochwertigem FR-4 Material gefertigt, einem Standard in der Leiterplattenindustrie, bekannt für seine guten Isolationseigenschaften und mechanische Stabilität. Die Kupferspuren sind ausreichend dimensioniert, um die benötigten Ströme sicher zu leiten und sind durch eine schützende Lötstoppmaske vor Oxidation und Kurzschlüssen geschützt. Die Schraubklemmen sind aus einer robusten Legierung gefertigt und bieten eine zuverlässige Klemmkraft, um Litzen und Drähte sicher zu fixieren. Die Pins, die mit dem Arduino Nano verbunden werden, sind vergoldet oder verzinnt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Shield Typ | Protoshield mit Schraubklemmen und Durchkontaktierungspunkten |
| Kompatibilität | Arduino Nano |
| Anschlussmethode | Schraubklemmen und 2.54mm Raster (DIP) für Löt- und steckbare Komponenten |
| Leiterplattenmaterial | FR-4 (Fiberglass Epoxy Resin) |
| Oberflächenveredelung (Pins) | Verzinnte oder vergoldete Kontakte für optimale Leitfähigkeit und Langlebigkeit |
| Schraubklemmenmaterial | Messing mit Nickel- oder Zinnbeschichtung für sichere und korrosionsbeständige Verbindungen |
| Lötfreie Anschlussleiste | Integrierte Lochleiste für die einfache Aufnahme von Breadboard-kompatiblen Bauteilen |
| Abmessungen | Angepasst an die Grundfläche des Arduino Nano für nahtlose Integration |
| Anwendungsgebiete | Prototyping, Elektronik-Entwicklung, Robotik, Automatisierung, IoT, Mess- und Regeltechnik |
| Zertifizierungen | Entspricht RoHS-Richtlinien für umweltfreundliche Materialien und Prozesse |
Häufig gestellte Fragen (FAQ)
F: Ist das ARD PSHD NANO mit allen Arduino Nano Varianten kompatibel?
Ja, das ARD PSHD NANO ist speziell für die physischen Abmessungen und die Pinbelegung des Standard Arduino Nano (einschließlich Versionen wie Nano Every, sofern die Pinbelegung identisch ist) konzipiert. Es ist eine optimale Ergänzung für Ihre Nano-basierten Projekte.
F: Welche Drahtquerschnitte können mit den Schraubklemmen verwendet werden?
Die Schraubklemmen sind in der Regel für eine Vielzahl von Drahtquerschnitten ausgelegt, typischerweise von AWG 26 bis AWG 14. Dies ermöglicht die sichere Verbindung von dünnen Sensordrähten bis hin zu robusteren Stromversorgungsleitungen.
F: Muss ich die Schraubklemmen löten?
Nein, die Schraubklemmen sind bereits fest mit der Leiterplatte des Protoshields verbunden. Sie benötigen keinen zusätzlichen Lötprozess für die Klemmen selbst. Sie können die Drähte einfach in die Klemmöffnungen einführen und die Schrauben festziehen.
F: Kann ich neben den Schraubklemmen auch noch Breadboard-Komponenten auf dem Shield anbringen?
Absolut. Das ARD PSHD NANO verfügt neben den Schraubklemmen über eine integrierte Lochleiste mit 2.54mm Raster, die perfekt für die Aufnahme von Bauteilen mit Standard-DIP-Gehäusen geeignet ist. Dies ermöglicht eine kombinierte Nutzung von direkten Verdrahtungen und steckbaren Komponenten.
F: Wie robust sind die Verbindungen im Vergleich zu einem Breadboard?
Die Schraubklemmen bieten eine signifikant robustere und zuverlässigere Verbindung als die Federkontakte eines Standard-Breadboards. Sie sind weniger anfällig für Wackelkontakte durch Vibrationen, häufiges Umstecken oder mechanische Belastung, was für den Dauereinsatz und komplexere Schaltungen unerlässlich ist.
F: Bietet das Shield zusätzliche Spannungsregler oder Stromversorgungsoptionen?
Das ARD PSHD NANO konzentriert sich primär auf die Verdrahtung und Prototypenentwicklung. Es verfügt in der Regel über direkte Anbindungen an die Stromversorgungs-Pins des Arduino Nano (5V, GND, VIN). Für zusätzliche Spannungsregelung oder komplexere Strommanagement-Lösungen sind separate Module oder der Einsatz eines anderen spezialisierten Shields ratsam.
F: Ist dieses Protoshield für den industriellen Einsatz geeignet?
Aufgrund seiner robusten Bauweise und der zuverlässigen Schraubklemmen eignet sich das ARD PSHD NANO hervorragend für anspruchsvolle Hobbyprojekte und professionelles Prototyping. Für den absoluten Dauerbetrieb unter extremen Bedingungen oder für hochvolumige industrielle Produktionsumgebungen sind oft spezifischere, industrietaugliche Lösungen erforderlich, aber für den Aufbau und die Erprobung von Prototypen bietet es eine ausgezeichnete Grundlage.
