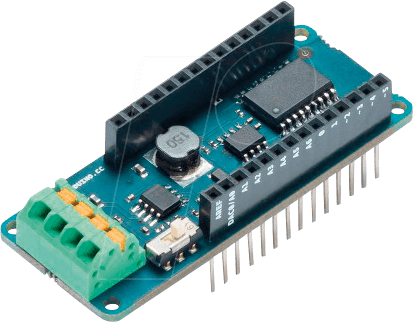

ARD MKR SHD CAN – Arduino Shield – CAN-Bus MKR, MCP2515: Maximale Konnektivität für anspruchsvolle Projekte
Für Entwickler und Maker, die komplexe automobile, industrielle oder embedded Systeme mit Arduino MKR steuern und vernetzen möchten, bietet das ARD MKR SHD CAN – Arduino Shield – CAN-Bus MKR, MCP2515 die ideale Lösung. Dieses spezialisierte Erweiterungsmodul ermöglicht die nahtlose Integration von CAN-Bus-Funktionalitäten in Ihre Arduino MKR Projekte, wodurch Datenaustausch und Steuerungsaufgaben auf einem neuen Level der Zuverlässigkeit und Effizienz möglich werden.
Die Überlegenheit des ARD MKR SHD CAN gegenüber Standardlösungen
Herkömmliche Konnektivitätslösungen für Arduino stoßen oft an ihre Grenzen, wenn es um die robusten und oft störungsanfälligen Umgebungen von CAN-Bus-Netzwerken geht. Das ARD MKR SHD CAN setzt hier neue Maßstäbe. Durch die direkte Implementierung des MCP2515 CAN-Controller-Chips und die optimierte Anbindung an die Arduino MKR-Plattform, bietet es eine dedizierte, performante und fehlerresistente Schnittstelle für den CAN-Bus. Dies unterscheidet es fundamental von generischen Kommunikationsshields, die nicht für die spezifischen Protokollanforderungen und die Signalintegrität des CAN-Busses ausgelegt sind. Die hohe Integrationsdichte und die sorgfältige Bauteilauswahl gewährleisten eine überlegene Datenübertragungssicherheit und eine einfache Handhabung.
Technische Spitzenleistung und Robustheit
Das Herzstück dieses Shields bildet der Microchip MCP2515, ein hochintegrierter CAN-Controller, der einen Standard-CAN-Controller mit einem CAN-Transceiver kombiniert. Dieser Chip ermöglicht die Implementierung von CAN-Protokollfunktionen, einschließlich Fehlererkennung und -behandlung, was für eine zuverlässige Kommunikation in Umgebungen mit hoher EMV-Belastung unerlässlich ist. Die Anbindung an das Arduino MKR Board erfolgt über eine serielle SPI-Schnittstelle, die eine schnelle und effiziente Datenübertragung ermöglicht. Die Spannungsversorgung ist flexibel gestaltet und unterstützt gängige Betriebsspannungen, um eine breite Kompatibilität zu gewährleisten. Die Verwendung von hochwertigen Komponenten und eine präzise Fertigung garantieren eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Vorteile für Ihre Projekte
- Erweiterte Konnektivität: Ermöglicht die einfache Einbindung des CAN-Busses in Arduino MKR Projekte, was für die Vernetzung von Steuergeräten unerlässlich ist.
- Hohe Datenintegrität: Der MCP2515 Chip bietet fortschrittliche Fehlererkennungs- und -behandlungsmechanismen, die Datenverluste und Korruption minimieren.
- Optimierte Performance: Durch die dedizierte SPI-Schnittstelle und die direkte Chip-Integration wird eine schnelle und reaktionsschnelle CAN-Kommunikation sichergestellt.
- Robuste Anwendung: Ideal für den Einsatz in automobilen Anwendungen, industrieller Automatisierung, Robotik und anderen Bereichen, in denen eine zuverlässige und störungsresistente Kommunikation gefordert ist.
- Einfache Integration: Konzipiert für die nahtlose Montage auf Arduino MKR Boards, was die Entwicklungszeit erheblich verkürzt.
- Standardkonforme Implementierung: Unterstützt den ISO 11898-Standard für CAN-Bus-Kommunikation, was die Interoperabilität mit anderen CAN-fähigen Geräten sicherstellt.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Chipset | Microchip MCP2515 CAN Controller |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| CAN-Protokoll | ISO 11898-konform |
| Anschluss | Arduino MKR Pinbelegung |
| Betriebsspannung | 5V (typisch), mit integriertem Spannungsregler für stabilen Betrieb |
| Datenrate | Bis zu 1 Mbps (CAN-Bus Standard-Limit) |
| Unterstützte CAN-Nachrichtenformate | Standard- und Extended-Frame-Formate |
| Signalaufbereitung | Integrierte Filter und Puffer für effiziente Nachrichtenverarbeitung |
| Einsatzgebiet | Automobil-Elektronik, industrielle Steuerung, Robotik, IoT-Projekte mit hoher Datenvernetzung |
Anwendungsgebiete und Erweiterungsmöglichkeiten
Das ARD MKR SHD CAN – Arduino Shield – CAN-Bus MKR, MCP2515 eröffnet eine Welt an Möglichkeiten für Entwickler. In der Automobilindustrie kann dieses Shield genutzt werden, um auf Fahrzeugdiagnosedaten über den CAN-Bus zuzugreifen, die Fahrzeugtelemetrie zu erfassen oder eigene Steuergeräte zu integrieren. In industriellen Umgebungen ermöglicht es die Steuerung und Überwachung von Maschinen und Sensoren in einem verteilten Netzwerk. Für Robotik-Enthusiasten ist es ein mächtiges Werkzeug, um die Kommunikation zwischen verschiedenen Roboterkomponenten oder zur Steuerung externer Aktuatoren zu realisieren. Die Kompatibilität mit einer breiten Palette von Arduino MKR Boards, wie dem MKR WiFi 1010 oder dem MKR ZERO, bietet eine flexible Basis für unterschiedlichste Projekte.
FAQ – Häufig gestellte Fragen zu ARD MKR SHD CAN – Arduino Shield – CAN-Bus MKR, MCP2515
Ist dieses Shield direkt mit allen Arduino Boards kompatibel?
Dieses Shield ist speziell für die Arduino MKR-Serie konzipiert und nutzt deren Pinbelegung. Die Kompatibilität mit anderen Arduino-Familien kann eingeschränkt sein und erfordert möglicherweise Anpassungen oder zusätzliche Adapter.
Welche Softwarebibliotheken werden für die Steuerung des CAN-Busses benötigt?
Für die Steuerung des MCP2515 Controllers auf dem Shield sind entsprechende Arduino-Bibliotheken erforderlich, die über die Arduino IDE installiert werden können. Diese Bibliotheken bieten Funktionen für das Senden, Empfangen und Filtern von CAN-Nachrichten.
Wie werden Datenrate und Baudrate am CAN-Bus konfiguriert?
Die Datenrate und Baudrate werden über die von Ihnen verwendete Softwarebibliothek konfiguriert, indem entsprechende Parameter beim Initialisieren des CAN-Controllers übergeben werden. Der MCP2515 unterstützt gängige Baudraten bis zu 1 Mbps.
Ist eine Lötung für die Installation des Shields erforderlich?
Das ARD MKR SHD CAN ist in der Regel als „Plug-and-Play“-Shield konzipiert. Die Montage auf dem Arduino MKR Board erfolgt meist durch direktes Aufstecken der Pinleisten, ohne dass Lötkenntnisse erforderlich sind.
Welche Art von Transceiver ist auf dem Shield verbaut?
Das Shield integriert den MCP2515 CAN-Controller, der typischerweise einen integrierten CAN-Controller beinhaltet. Für die physikalische Buskopplung kann ein zusätzlicher externer CAN-Transceiver erforderlich sein, abhängig von der genauen Shield-Revision und Ausführung.
Kann das Shield für die Diagnose von Fahrzeugen verwendet werden?
Ja, das Shield kann als Basis für die Entwicklung von CAN-Bus-Diagnosewerkzeugen dienen, um auf fahrzeuginterne CAN-Netzwerke zuzugreifen und Daten auszulesen, sofern die entsprechenden Protokolle und Zugriffsrechte bekannt sind.
Wie robust ist das Shield gegenüber elektrischen Störungen?
Dank des MCP2515 Controllers und der sorgfältigen Schaltungsentwicklung ist das Shield auf eine hohe Robustheit gegenüber elektrischen Störungen ausgelegt, was es für den Einsatz in anspruchsvollen Umgebungen wie der Automobiltechnik qualifiziert.
