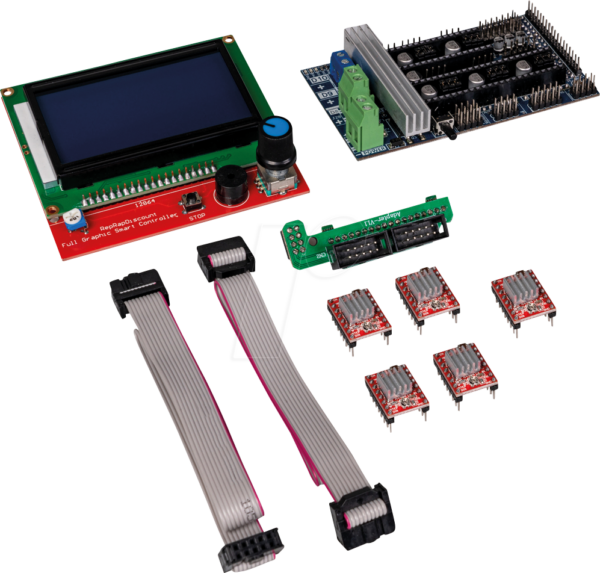

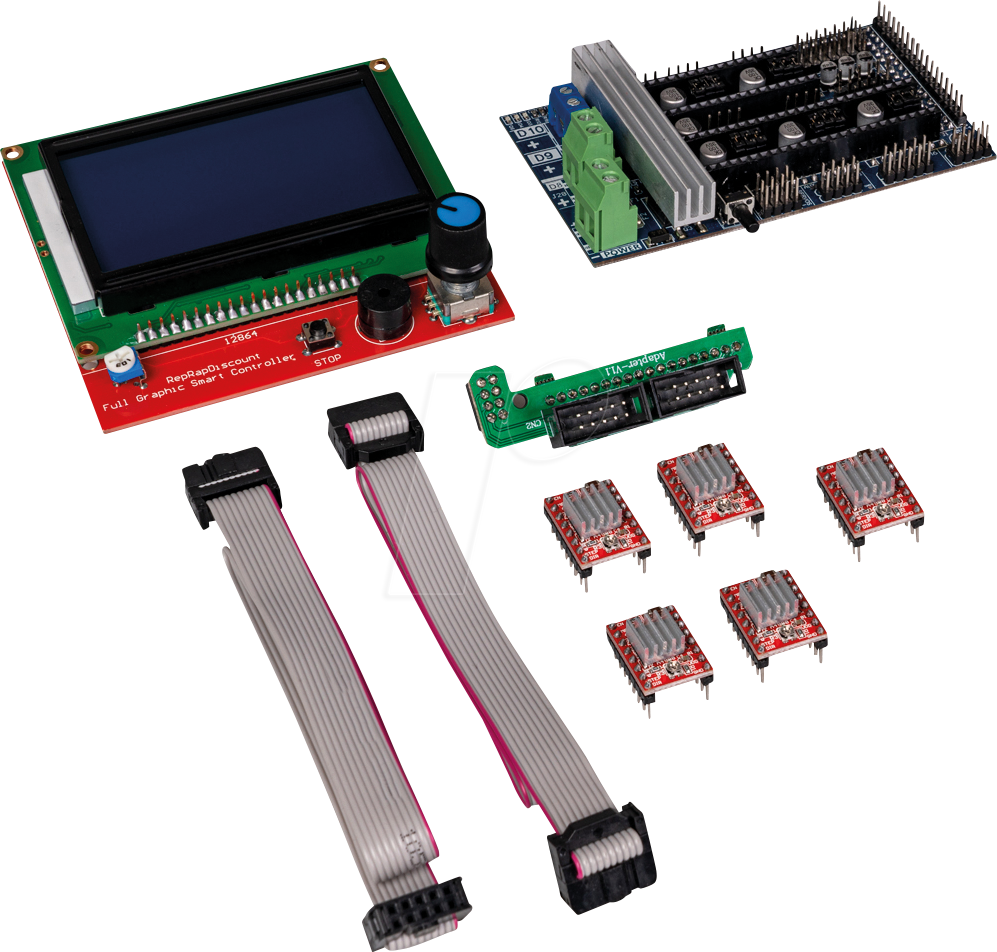

Optimieren Sie Ihren 3D-Druck mit dem ARD KIT RAMPS1.6 – Arduino – Ramps-Kit
Sie suchen nach einer robusten und flexiblen Steuereinheit für Ihren 3D-Drucker, um die Zuverlässigkeit und Präzision Ihrer Ausdrucke zu verbessern? Das ARD KIT RAMPS1.6 – Arduino – Ramps-Kit ist die ideale Lösung für Maker, Hobbyisten und professionelle Anwender, die eine leistungsstarke und erweiterbare Plattform für ihre 3D-Druckprojekte benötigen. Dieses Kit bietet eine solide Grundlage für die Steuerung verschiedenster 3D-Drucker-Komponenten und ermöglicht eine präzise Filamentkontrolle sowie die Verwaltung von Heizbetten und Motoren.
Die Überlegenheit des ARD KIT RAMPS1.6 für 3D-Drucker-Enthusiasten
Das ARD KIT RAMPS1.6 (RepRap Arduino Mega Pololu Shield) setzt sich von einfacheren Steuerplatinen durch seine modulare Bauweise, die hohe Kompatibilität mit Arduino Mega 2560 und die umfangreichen Anschlussmöglichkeiten ab. Es ist darauf ausgelegt, die Komplexität der 3D-Drucker-Elektronik zu vereinfachen und gleichzeitig eine skalierbare Plattform für zukünftige Upgrades zu bieten. Im Gegensatz zu integrierten Lösungen, die oft eingeschränkte Anpassungsoptionen bieten, ermöglicht RAMPS1.6 eine detaillierte Konfiguration und Integration spezifischer Komponenten, was zu einer höheren Druckqualität und einer breiteren Palette an unterstützten Materialien führt. Die offene Architektur fördert die Gemeinschaft und den Wissensaustausch, wodurch Anwender von einer Fülle von Firmware-Optionen und Community-Unterstützung profitieren.
Kernfunktionen und Vorteile des RAMPS1.6 Kits
- Umfassende Kompatibilität: Entwickelt für den Arduino Mega 2560, bietet das RAMPS1.6 Shield eine breite Palette an I/O-Pins für die Ansteuerung von Schrittmotoren, Heizpatronen, Lüftern und Sensoren.
- Erweiterbarkeit: Die modulare Natur des Kits erlaubt den einfachen Anschluss von zusätzlichen Treibermodulen (Pololu-Stepper-Treiber), Displays, SD-Kartenlesern und anderen Erweiterungen, um die Funktionalität Ihres Druckers zu optimieren.
- Präzise Motorsteuerung: Durch die Verwendung von Pololu-kompatiblen Steckplätzen können Sie hochwertige Schrittmotortreiber einsetzen, die eine feine Abstimmung der Motorbewegungen für exakte Druckergebnisse ermöglichen.
- Temperaturmanagement: Integrierte Anschlüsse für Thermistoren und Heizbett-Ausgänge gewährleisten eine stabile und präzise Temperaturregelung, was für das erfolgreiche Drucken mit verschiedenen Materialien unerlässlich ist.
- Benutzerfreundliche Konfiguration: Die Anordnung der Komponenten und die klar definierten Anschlussbereiche erleichtern die Installation und Verkabelung, selbst für Anwender mit begrenzter Elektronikerfahrung.
- Open-Source-Fundament: Das RAMPS1.6 basiert auf den Prinzipien von Open-Source-Hardware und -Software, was bedeutet, dass Sie Zugang zu einer riesigen Community, erprobten Firmwares (wie Marlin, Repetier-Firmware) und einer Fülle von Dokumentationen haben.
- Kosteneffizienz: Bietet eine hochfunktionale und skalierbare Lösung zu einem attraktiven Preis, ideal für das Aufbauen oder Aufrüsten von 3D-Druckern.
Technische Spezifikationen und Aufbau
Das ARD KIT RAMPS1.6 ist ein von RepRap entwickeltes Shield, das auf dem Arduino Mega 2560 Mikrocontroller-Board aufsitzt. Diese Kombination bietet eine leistungsstarke und flexible Plattform für die Steuerung von 3D-Druckern. Das Shield verfügt über dedizierte Anschlüsse für bis zu fünf Schrittmotortreiber (typischerweise Pololu A4988 oder DRV8825), welche die präzise Bewegung der X-, Y-, Z-Achsen und des Extruders steuern. Ebenso sind Anschlüsse für zwei Thermistoren zur Temperaturmessung des Heizbetts und der Extruderdüse sowie für die Steuerung des Heizbetts und des Extruders vorhanden. Zusätzliche Anschlüsse erlauben die Integration von Endschaltern für jede Achse, Lüfter zur Kühlung des Bauteils oder des Hotends und eine Stromversorgung für das gesamte System. Die Spannungsversorgung kann über die Arduino-USB-Verbindung für Konfiguration und Tests oder über eine externe Stromquelle für den Druckbetrieb erfolgen, wobei die Leistungsausgänge für Heizbett und Motoren auf eine höhere Strombelastbarkeit ausgelegt sind.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Kompatibilität Mikrocontroller | Arduino Mega 2560 |
| Schrittmotortreiber-Steckplätze | Bis zu 5 (Pololu-kompatibel) |
| Temperatursensoren | 2x Thermistor-Eingänge |
| Heizenausgänge | 1x Heizbett-Ausgang, 1x Extruder-Heizungsausgang |
| Endschalter-Eingänge | Dedizierte Anschlüsse für X-, Y-, Z-Min/Max |
| Lüfterausgänge | 1x (z.B. für Hotend-Kühlung), 1x (z.B. für Bauteilkühlung) |
| Stromversorgung | Externe Stromversorgung (12-24V empfohlen), über Arduino USB für Konfiguration |
| Abmessungen (Shield) | Standard Arduino Mega Shield Formfaktor |
| Firmware-Unterstützung | Marlin, Repetier-Firmware, Klipper und weitere Open-Source-Firmwares |
Erweiterte Anwendungsgebiete und Integration
Das ARD KIT RAMPS1.6 – Arduino – Ramps-Kit ist nicht nur für Standard-RepRap-Drucker konzipiert, sondern bietet eine universelle Steuerbasis, die in eine Vielzahl von DIY-Elektronikprojekten integriert werden kann. Seine Vielseitigkeit ermöglicht den Einsatz in Projekten, die präzise motorisierte Bewegungen erfordern, wie z.B. CNC-Fräsen, Laser-Gravurmaschinen oder Roboterarme. Die Unterstützung für verschiedene Schrittmotortreiber-ICs, wie den A4988 oder den TMC2208 (mit entsprechenden Adaptern), ermöglicht eine Anpassung an spezifische Anforderungen hinsichtlich Laufruhe, Stromverbrauch und Präzision. Die Integration eines LCD-Displays (z.B. 2004 oder 12864) zusammen mit einem SD-Kartenleser verwandelt den Arduino Mega und das RAMPS1.6 Shield in eine autarke Steuereinheit, die 3D-Drucke direkt von einer Speicherkarte ohne Anbindung an einen Computer ausführen kann. Dies maximiert die Flexibilität und minimiert potenzielle Störfaktoren während des Druckvorgangs.
FAQ – Häufig gestellte Fragen zu ARD KIT RAMPS1.6 – Arduino – Ramps-Kit, 3D-Drucker
Benötige ich zusätzliche Komponenten, um das ARD KIT RAMPS1.6 zu verwenden?
Ja, das ARD KIT RAMPS1.6 ist ein Shield, das auf einem Arduino Mega 2560 Mikrocontroller-Board montiert wird. Sie benötigen daher sowohl den Arduino Mega 2560 als auch die entsprechenden Schrittmotortreiber (z.B. Pololu A4988 oder DRV8825), eine Stromversorgung, Kabel und die zu steuernden Komponenten wie Motoren, Heizbett und Sensoren. Ein Gehäuse für das Shield und den Arduino ist ebenfalls empfehlenswert.
Welche Firmware ist mit dem ARD KIT RAMPS1.6 kompatibel?
Das RAMPS1.6 Shield ist mit einer Vielzahl von Open-Source-3D-Drucker-Firmwares kompatibel, darunter die beliebtesten wie Marlin, Repetier-Firmware und Klipper. Diese Firmwares ermöglichen die Konfiguration aller Druckereinstellungen, die Ansteuerung der Motoren und Heizungen sowie die Kommunikation mit dem Computer oder dem LCD-Display.
Wie wird das ARD KIT RAMPS1.6 mit Strom versorgt?
Das RAMPS1.6 Shield kann über die USB-Schnittstelle des Arduino Mega 2560 mit Strom versorgt werden, was für Konfiguration, Tests und das Hochladen der Firmware ausreichend ist. Für den eigentlichen Druckbetrieb, insbesondere für das Heizbett und die Motoren, ist eine separate externe Stromversorgung (typischerweise 12V oder 24V Gleichstrom) erforderlich, die über spezielle Anschlüsse am RAMPS1.6 Shield verbunden wird.
Kann ich das ARD KIT RAMPS1.6 für andere Projekte als 3D-Drucker verwenden?
Absolut. Das RAMPS1.6 Shield ist eine vielseitige Steuerplatine, die aufgrund ihrer zahlreichen Anschlüsse und der Fähigkeit, Schrittmotoren und andere Peripheriegeräte zu steuern, auch hervorragend für andere DIY-Elektronikprojekte geeignet ist. Dazu gehören beispielsweise CNC-Maschinen, Laser-Gravur-Systeme, Roboterarme oder automatische Dosiersysteme.
Wie schütze ich das ARD KIT RAMPS1.6 vor Schäden?
Um das ARD KIT RAMPS1.6 und den angeschlossenen Arduino Mega zu schützen, ist eine ordnungsgemäße Verkabelung entscheidend. Achten Sie auf die korrekte Polung der Stromversorgung und stellen Sie sicher, dass alle Anschlüsse fest sitzen. Die Verwendung von hochwertigen Schrittmotortreibern mit integrierten Kühlkörpern und die Gewährleistung einer ausreichenden Kühlung für die Motoren und das Heizbett tragen ebenfalls zur Langlebigkeit bei. Ein Gehäuse schützt die Elektronik vor Staub und mechanischen Beschädigungen.
Ist das ARD KIT RAMPS1.6 für Anfänger geeignet?
Das ARD KIT RAMPS1.6 ist für Anwender mit grundlegenden Kenntnissen in Elektronik und Mikrocontrollern gut geeignet. Die Installation und Konfiguration erfordern ein gewisses Maß an technischem Verständnis. Dank der umfangreichen Online-Dokumentation und der großen Community-Unterstützung ist es jedoch auch für ambitionierte Anfänger, die bereit sind, sich einzuarbeiten, eine gute Wahl, um tiefer in die Welt des 3D-Drucks und der Maker-Szene einzusteigen.
Was ist der Unterschied zwischen RAMPS1.4, RAMPS1.5 und RAMPS1.6?
Die verschiedenen Versionen von RAMPS (1.4, 1.5, 1.6) sind inkrementelle Verbesserungen, die darauf abzielen, die Zuverlässigkeit und Leistung zu steigern. RAMPS1.6 hat im Vergleich zu älteren Versionen oft verbesserte Leistungskomponenten, stabilere Anschlüsse und eine optimierte Anordnung von Bauteilen, um Probleme wie Überspannung oder Kurzschlüsse zu minimieren und die Benutzerfreundlichkeit zu erhöhen. Spezifische Änderungen können die Qualität der MOSFETs für das Heizbett und die Hotends, die Art der Sicherungsanschlüsse und die allgemeine PCB-Layout-Verbesserung umfassen.
