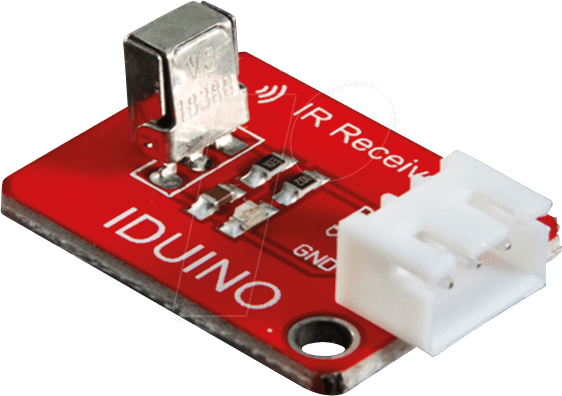

ARD IR RX – Arduino IR-Empfänger: Präzise Signalverarbeitung für Ihre Projekte
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Erfassung von Infrarotsignalen für Ihr Arduino-Projekt? Der ARD IR RX ist die Antwort für Hobbyisten, Maker und professionelle Entwickler, die eine stabile und einfach zu integrierende Komponente zur Steuerung oder zum Auslesen von IR-basierten Geräten benötigen. Verabschieden Sie sich von unzuverlässigen Empfängen und komplexen Schaltungen – dieser IR-Empfänger wurde entwickelt, um Ihre Entwicklungszeit zu verkürzen und die Leistungsfähigkeit Ihrer Projekte zu steigern.
Warum ARD IR RX die überlegene Wahl ist
Im Vergleich zu einfachen Fotodioden oder universellen IR-Empfängermodulen bietet der ARD IR RX eine optimierte Leistung speziell für die Interaktion mit gängigen IR-Protokollen, wie sie von Fernbedienungen verwendet werden. Er reduziert die Komplexität der Signalentstörung und demoduliert die Trägerfrequenz direkt, was bedeutet, dass Sie weniger externe Komponenten und Softwareaufwand benötigen, um funktionierende IR-Kommunikation zu realisieren. Die integrierte Demodulation und der Fokus auf die Erkennung von Burst-Signalen machen ihn besonders robust gegenüber Umgebungslicht und anderen Störquellen, die bei Standardlösungen oft zu Problemen führen.
Technologische Grundlage und Funktionsweise
Der ARD IR RX basiert auf einem spezialisierten IR-Demodulator-Chip, der für die zuverlässige Erfassung von modulierten Infrarotsignalen entwickelt wurde. Diese Chips sind darauf optimiert, die spezifischen Trägerfrequenzen (typischerweise 38 kHz, aber oft auch für 36 kHz, 40 kHz oder 56 kHz konfigurierbar durch Auswahl des Empfängertyps) zu erkennen und die darin enthaltenen Daten zu extrahieren. Im Gegensatz zu einer einfachen Fotodiode, die nur das Vorhandensein von IR-Licht registriert, verarbeitet der ARD IR RX die empfangenen Signale, um die Puls- und Pausenzeiten zu messen, die die eigentlichen Daten repräsentieren. Dies ermöglicht die präzise Dekodierung von Befehlen, die von Infrarot-Fernbedienungen gesendet werden.
Umfassende Vorteile des ARD IR RX
- Hohe Empfindlichkeit und Reichweite: Erfasst IR-Signale zuverlässig auch über größere Distanzen, was für Fernsteuerungsanwendungen entscheidend ist.
- Integrierte Demodulation: Reduziert den Bedarf an externen Schaltungen und vereinfacht die Anbindung an Mikrocontroller wie Arduino.
- Hervorragende Störunterdrückung: Speziell entwickelt, um Umgebungslicht und andere IR-Quellen zu ignorieren und nur modulierten Signalen zu folgen.
- Kompatibilität mit gängigen Protokollen: Ermöglicht die einfache Implementierung von Fernbedienungsfunktionalitäten für diverse Geräte.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Projekte und Anwendungen, bei denen Energieeffizienz wichtig ist.
- Robuste Bauweise: Konzipiert für Langlebigkeit und Zuverlässigkeit in verschiedenen Umgebungsbedingungen.
- Einfache Integration: Standard-Pinbelegung und klare Spezifikationen erleichtern die Anbindung an jedes Arduino-Board oder andere Mikrocontroller-Plattformen.
Anwendungsgebiete und Einsatzmöglichkeiten
Der ARD IR RX ist ein unverzichtbares Bauteil für eine Vielzahl von elektronischen Projekten:
- DIY-Fernbedienungen: Erstellen Sie Ihre eigene universelle Fernbedienung für Unterhaltungselektronik, Beleuchtung oder Haushaltsgeräte.
- Haushaltsautomatisierung: Steuern Sie Lampen, Ventilatoren oder andere Geräte bequem über Infrarot.
- Robotik: Implementieren Sie drahtlose Steuerungsmöglichkeiten für Ihre Roboterprojekte.
- Mess- und Überwachungssysteme: Erfassen Sie Daten von Infrarot-basierten Sensoren oder Scannern.
- Prototyping: Ideal für schnelle und zuverlässige Prototypen, die IR-Kommunikation erfordern.
- Bildungsprojekte: Vermitteln Sie grundlegende Konzepte der drahtlosen Kommunikation und Signalverarbeitung.
Technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Empfänger-Typ | IR-Demodulator für moduliertes Infrarotlicht |
| Trägerfrequenz | Optimiert für 38 kHz, kompatibel mit anderen Frequenzen je nach verbautem IC (typischerweise 36-40 kHz) |
| Wellenlänge | Standardbereich für IR-Fernbedienungen (ca. 940 nm) |
| Betriebsspannung | Typischerweise 3.3V bis 5.0V (gemäß Datenblatt des verbauten ICs) |
| Logikpegel | Kompatibel mit TTL/CMOS-Pegeln (typischerweise 0V bis Vcc) |
| Standby-Stromverbrauch | Minimal (typischerweise im µA-Bereich, abhängig vom IC) |
| Gehäuse | Komplett vergossen und geschützt, für einfache Montage |
| Anschlusspins | Standardbelegung für einfache Verbindung (z.B. VCC, GND, OUT) |
Tiefergehende Aspekte der Signalverarbeitung
Die Kernkompetenz des ARD IR RX liegt in seiner Fähigkeit, die Trägerfrequenz des Infrarotsignals zu erkennen und diese zu demodulieren. Wenn eine Fernbedienung eine Taste drückt, sendet sie eine Serie von Infrarotlichtpulsen aus, die mit einer spezifischen Trägerfrequenz moduliert sind. Ein einfacher IR-Sensor würde lediglich eine Änderung der Lichtintensität registrieren. Der ARD IR RX-IC analysiert jedoch diese Modulation. Er erkennt, ob die IR-LED im Takt der Trägerfrequenz ein- und ausgeschaltet wird. Diese Burst-Detektion ist entscheidend für die Unterscheidung von nützlichen Signalen und störendem Gleichlicht oder schnellen Helligkeitsschwankungen. Die präzise Erfassung der Dauer dieser Impulse und Pausen ermöglicht dann die Rekonstruktion des gesendeten Codes. Dies unterscheidet ihn maßgeblich von generischen Fotodioden und macht ihn zu einer intelligenten Wahl für die IR-Kommunikation.
Qualität und Zuverlässigkeit im Detail
Die Auswahl des im ARD IR RX verbauten Demodulator-ICs ist entscheidend für seine Performance. Diese Chips werden in der Regel von etablierten Halbleiterherstellern produziert und durchlaufen strenge Qualitätskontrollen. Die Integration in ein schützendes Gehäuse und die Verwendung von hochwertigen Lötverbindungen auf der Platine (falls vorhanden) stellen sicher, dass der Empfänger auch unter anspruchsvollen Bedingungen stabil funktioniert. Die geringe Anzahl an externen Komponenten, die für den Betrieb benötigt werden, minimiert zudem potenzielle Fehlerquellen und erhöht die Gesamtzuverlässigkeit Ihres Projekts. Der Fokus auf eine klare Signalformausgabe erleichtert die weitere Verarbeitung durch den Mikrocontroller, reduziert den Bedarf an komplexer Software-Filterung und spart wertvolle Rechenressourcen.
FAQ – Häufig gestellte Fragen zu ARD IR RX – Arduino – IR-Empfänger
Ist der ARD IR RX mit allen Arduino-Boards kompatibel?
Ja, der ARD IR RX ist mit allen gängigen Arduino-Boards wie Uno, Nano, Mega und vielen anderen kompatibel. Die digitale Ausgangsleitung des Empfängers arbeitet mit TTL/CMOS-Pegeln, die direkt von den digitalen Eingängen der Arduino-Mikrocontroller verarbeitet werden können.
Welche Reichweite kann ich mit dem ARD IR RX erwarten?
Die tatsächliche Reichweite hängt von mehreren Faktoren ab, einschließlich der Leistung der sendenden IR-LED, der Qualität der Fernbedienung, der Empfindlichkeit des ARD IR RX und den Umgebungsbedingungen (wie Sonneneinstrahlung oder reflektierende Oberflächen). Unter normalen Bedingungen können Sie eine Reichweite von mehreren Metern erwarten.
Muss ich spezielle Treiber oder Bibliotheken für den ARD IR RX verwenden?
Für die Grundfunktionalität, also das Lesen eines digitalen Signals, sind keine speziellen Treiber erforderlich. Sie können den Ausgangspin des Empfängers direkt an einen digitalen Eingang Ihres Arduinos anschließen und ihn mit digitalen Lese-/Schreibfunktionen abfragen. Für die Dekodierung von IR-Protokollen wie NEC, RC5 oder Sony gibt es jedoch hervorragende und weit verbreitete Arduino-Bibliotheken, die die Interpretation der empfangenen Daten erheblich vereinfachen.
Kann der ARD IR RX Umgebungslicht wie Sonnenlicht ignorieren?
Ja, das ist einer der Hauptvorteile spezialisierter IR-Empfänger wie des ARD IR RX. Sie sind so konzipiert, dass sie nur moduliertes Infrarotlicht erkennen, das typischerweise von Fernbedienungen gesendet wird. Umgebungslicht, das nicht moduliert ist, wird weitgehend herausgefiltert, was eine zuverlässige Funktion auch bei Tageslicht ermöglicht.
Welche Art von Infrarot-Signalen kann der ARD IR RX empfangen?
Der ARD IR RX ist primär für die Erfassung von Infrarotsignalen ausgelegt, die mit spezifischen Trägerfrequenzen moduliert sind, wie sie von den meisten Unterhaltungselektronik-Fernbedienungen verwendet werden (typischerweise 38 kHz, aber auch andere Frequenzen sind je nach verbautem IC möglich). Er ist nicht dazu gedacht, unmoduliertes Infrarotlicht von anderen Quellen wie Wärmebildkameras oder IR-Lichtschranken zu verarbeiten.
Wie verbinde ich den ARD IR RX korrekt mit meinem Arduino?
Der ARD IR RX hat in der Regel drei Anschlusspins: Stromversorgung (VCC), Masse (GND) und Signal (OUT). Verbinden Sie VCC mit einer geeigneten Spannungsquelle (typischerweise 5V oder 3.3V Ihres Arduinos), GND mit dem Masseanschluss Ihres Arduinos und den OUT-Pin mit einem digitalen Eingangspin Ihres Arduinos.
Kann ich mit dem ARD IR RX die Signale von jeder beliebigen Fernbedienung entschlüsseln?
Der ARD IR RX empfängt das modulierte Infrarotsignal. Die Entschlüsselung des tatsächlichen Befehls (z.B. „Lautstärke erhöhen“) hängt von der verwendeten Fernbedienungs-Protokollstandards (wie NEC, RC5, RC6, Sony etc.) und der Implementierung in Ihrer Arduino-Software ab. Mit den entsprechenden Bibliotheken können Sie die Signale der meisten gängigen Fernbedienungen dekodieren.
