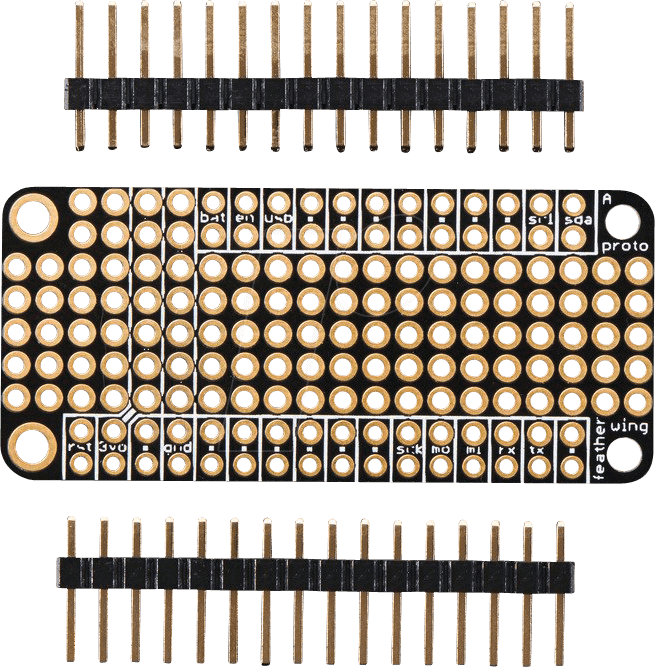

Ard FW Proto Add – Arduino – FeatherWing Proto, Prototyping-Addon: Ihre Lösung für anspruchsvolle Elektronik-Projekte
Das Ard FW Proto Add – Arduino – FeatherWing Proto ist die ultimative Erweiterung für Maker, Ingenieure und Hobbyisten, die eigene Prototypen mit Arduino und dem FeatherWing-Formfaktor entwickeln. Wenn Sie über einfache Stecksockel hinausgehen und eine robuste, vielseitige Plattform für die Integration von Sensoren, Aktoren und Kommunikationsmodulen benötigen, bietet dieses Addon die perfekte Grundlage. Es adressiert das Bedürfnis nach einer gut organisierten, langlebigen und flexiblen Hardwarebasis für komplexe Elektronik-Designs, die über den reinen Bastelbedarf hinausgehen.
Maximale Flexibilität und Erweiterbarkeit
Das Ard FW Proto Add ist darauf ausgelegt, die Grenzen Ihrer Kreativität zu erweitern. Es integriert sich nahtlos in das FeatherWing-Ökosystem und bietet eine großzügige Prototyping-Fläche. Diese Fläche ist nicht nur mit einer dichten Bestückung von Durchstecklöchern (Through-Hole) versehen, sondern auch mit strategisch platzierten Pads für Oberflächenmontagebauteile (SMD). Dies ermöglicht die Aufnahme einer breiten Palette von Komponenten, von klassischen Kondensatoren und Widerständen bis hin zu spezialisierten ICs und Sensoren. Die durchdachte Layout-Gestaltung minimiert Signalinterferenzen und erleichtert das Routing, selbst bei dicht belegten Schaltungen. Im Gegensatz zu einfachen Breadboards oder vorgefertigten Modulen, die oft auf spezifische Anwendungen beschränkt sind, erlaubt Ihnen das FeatherWing Proto Add, Ihre Schaltung von Grund auf nach Ihren genauen Spezifikationen zu realisieren.
Hochwertige Verarbeitung für Langlebigkeit
Ein zentraler Vorteil des Ard FW Proto Add liegt in seiner Konstruktion. Es wird auf einer hochwertigen FR4-Platine gefertigt, einem Standardmaterial in der Leiterplattenherstellung, das für seine mechanische Stabilität und thermische Beständigkeit bekannt ist. Die Oberfläche ist mit einer Lötstoppmaske geschützt, die unerwünschte Kurzschlüsse während des Lötprozesses verhindert und die Langlebigkeit Ihrer Prototypen erhöht. Die Durchkontaktierungen sind präzise gefertigt, um eine zuverlässige Verbindung zwischen den einzelnen Lagen und den Komponenten zu gewährleisten. Diese sorgfältige Verarbeitung stellt sicher, dass Ihr Prototyp auch intensiven Tests und wiederholtem Einsatz standhält, ein entscheidender Faktor für professionelle Entwicklungsprozesse.
Intelligente Pin-Belegung und Erweiterungsoptionen
Das Design des Ard FW Proto Add berücksichtigt die typischen Anforderungen von Mikrocontroller-basierten Projekten. Es bietet Zugang zu den wesentlichen digitalen und analogen Pins des Arduino FeatherWing Boards, oft mit zusätzlichen Möglichkeiten zur Erweiterung oder Diversifizierung der Verbindungen. Strategisch platzierte Anschlusspunkte erleichtern die Integration von externen Stromversorgungen, Sensoren über I2C, SPI oder UART, sowie die Ansteuerung von Motoren oder LEDs. Diese durchdachte Pin-Belegung reduziert den Aufwand für das Verdrahten und ermöglicht einen schnellen Zugriff auf die benötigten Schnittstellen, was den Entwicklungsprozess erheblich beschleunigt.
Vielseitige Einsatzmöglichkeiten
Die Einsatzmöglichkeiten des Ard FW Proto Add sind nahezu unbegrenzt. Es eignet sich hervorragend für die Entwicklung von:
- IoT-Geräten und Smart-Home-Anwendungen, bei denen diverse Sensoren und Aktoren integriert werden müssen.
- Robotik-Projekten, die eine präzise Steuerung von Motoren und die Erfassung von Umgebungsdaten erfordern.
- Datenerfassungssystemen für wissenschaftliche Experimente oder industrielle Überwachung.
- Wearable-Technologie, bei der Kompaktheit und Funktionsvielfalt im Vordergrund stehen.
- Bildungszwecken, um komplexe elektronische Konzepte praktisch zu vermitteln.
Im Vergleich zu weniger flexiblen Lösungen, die oft eine Neuverkabelung oder den Austausch ganzer Module erfordern, bietet das FeatherWing Proto Add die Möglichkeit, Schaltungsdesigns iterativ zu verfeinern und anzupassen, ohne die gesamte Hardwarebasis neu gestalten zu müssen.
Technische Spezifikationen und Aufbau
| Eigenschaft | Beschreibung |
|---|---|
| Platinenmaterial | Hochwertiges FR4-Glasfaserlaminat für optimale mechanische und elektrische Eigenschaften. |
| Lötstoppmaske | Schutzlack zur Verhinderung von Kurzschlüssen und zur Verlängerung der Lebensdauer der Lötstellen. |
| Lochrasterung | Dichte Bestückung von Durchstecklöchern (Through-Hole) für Standardkomponenten sowie Pads für SMD-Bauteile. |
| Konnektivität | Umfassender Zugang zu den I/O-Pins des Arduino FeatherWing Boards, inklusive digitaler, analoger, I2C, SPI und UART Schnittstellen. |
| Erweiterungsoptionen | Zusätzliche Pads für die einfache Anbindung von externen Netzteilen, Debugging-Schnittstellen oder weiterer Peripherie. |
| Formfaktor | Kompatibel mit dem Arduino FeatherWing Standard, ermöglicht einfache Montage und Integration. |
| Besonderheiten | Strategisch platzierte Pads für häufig genutzte Komponenten, minimiert das Risiko von Signalinterferenzen. |
FAQ – Häufig gestellte Fragen zu ARD FW PROTO ADD – Arduino – FeatherWing Proto, Prototyping-Addon
Ist das Ard FW Proto Add mit allen Arduino-Boards kompatibel?
Das Ard FW Proto Add ist speziell für die Verwendung mit Boards im FeatherWing-Formfaktor konzipiert. Es ist wichtig, sicherzustellen, dass Ihr Arduino-Board diesen Formfaktor unterstützt, um eine vollständige Kompatibilität zu gewährleisten.
Welche Art von Lötkenntnissen werden für die Verwendung des Proto-Addons benötigt?
Für die Bestückung des Proto-Addons sind grundlegende Lötkenntnisse erforderlich. Die Durchstecklöcher erleichtern das Löten von Standardbauteilen, während die Pads für SMD-Bauteile fortgeschrittenere Techniken erfordern können. Ein gutes Verständnis der Schaltplandiagramme ist ebenfalls von Vorteil.
Wie unterscheidet sich das Ard FW Proto Add von einem Breadboard?
Im Gegensatz zu einem Breadboard, das für schnelles, temporäres Prototyping ohne Löten konzipiert ist, bietet das Ard FW Proto Add eine permanente und robustere Lösung. Durch das Löten der Komponenten auf dem Proto-Addon erhalten Sie eine stabilere Verbindung und eine höhere Zuverlässigkeit, was für langfristige oder anspruchsvollere Projekte unerlässlich ist.
Kann ich mit dem Ard FW Proto Add auch komplexe Schaltungen aufbauen?
Ja, das Ard FW Proto Add ist ideal für den Aufbau komplexer Schaltungen. Die großzügige Prototyping-Fläche, die Möglichkeit zur Aufnahme von SMD-Bauteilen und die gut durchdachte Pin-Belegung ermöglichen die Realisierung auch anspruchsvoller Projekte.
Bietet das Ard FW Proto Add Schutz vor Überspannung oder Kurzschluss?
Das Proto-Addon selbst bietet keinen direkten elektronischen Schutz vor Überspannung oder Kurzschlüssen. Diese Schutzmechanismen müssen in Ihrer Schaltungsentwicklung selbst integriert werden. Die Lötstoppmaske auf der Platine hilft jedoch, unbeabsichtigte Kurzschlüsse während des Lötprozesses zu vermeiden.
Wie viele Anschlusspunkte (Löcher) sind auf dem Ard FW Proto Add verfügbar?
Die genaue Anzahl der Anschlusspunkte variiert je nach spezifischem Layout des FeatherWing Proto-Addons. Generell ist die Bestückung mit Durchstecklöchern dicht gehalten, um maximale Flexibilität bei der Platzierung von Komponenten zu ermöglichen. Zusätzliche Pads für SMD-Bauteile erweitern die Bestückungsmöglichkeiten.
Ist das Ard FW Proto Add für den Einsatz im Außenbereich geeignet?
Das Ard FW Proto Add ist für den Prototypenbau und den Einsatz in geschützten Umgebungen konzipiert. Für den Außeneinsatz sind zusätzliche Maßnahmen wie Gehäuse, Feuchtigkeitsschutz und robustere Komponenten erforderlich, die über die reine Funktion des Proto-Addons hinausgehen.
