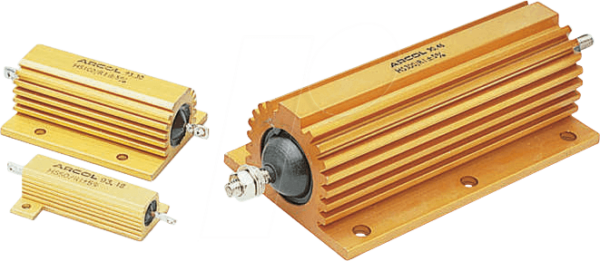

ARC HS10 10R J – Der Hochleistungswiderstand für anspruchsvolle Anwendungen
Der ARC HS10 10R J ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyisten, die eine zuverlässige und präzise Leistungswiderstandskomponente für ihre elektronischen Schaltungen benötigen. Wenn Sie Wert auf Stabilität, Langlebigkeit und eine exakte Widerstandscharakteristik unter variablen thermischen und elektrischen Bedingungen legen, ist dieser axiale Drahtwiderstand die überlegene Wahl gegenüber Standardwiderständen, die oft an ihre Grenzen stoßen.
Präzision und Belastbarkeit: Die Kernkompetenzen des ARC HS10 10R J
In der Welt der Elektronik sind Präzision und Belastbarkeit keine Luxusgüter, sondern fundamentale Anforderungen. Der ARC HS10 10R J wurde entwickelt, um genau diese anspruchsvollen Kriterien zu erfüllen. Seine axiale Bauweise, gepaart mit einer Nennleistung von 10 Watt und einem präzisen Widerstandswert von 10 Ohm bei einer Toleranz von 5%, macht ihn zu einer unverzichtbaren Komponente in einer Vielzahl von Anwendungen. Im Gegensatz zu kleineren oder weniger robusten Widerständen kann der ARC HS10 10R J höhere Ströme verarbeiten und Wärme effizienter ableiten, was für die Langlebigkeit und Zuverlässigkeit von Schaltungen entscheidend ist.
Konstruktion für maximale Effizienz und Haltbarkeit
Die Qualität eines Leistungswiderstands zeigt sich in seiner Konstruktion. Der ARC HS10 10R J setzt auf bewährte Technologien und hochwertige Materialien, um eine herausragende Performance zu gewährleisten. Die Kernwicklung aus Widerstandsdraht, typischerweise eine Nickel-Chrom-Legierung, ist sorgfältig auf einem keramischen Kern aufgebracht. Diese Kombination sorgt für einen stabilen Widerstandswert über einen weiten Temperaturbereich und minimiert Induktivitätseffekte, was für Hochfrequenzanwendungen von Bedeutung sein kann. Die Außenhülle aus feuerfester Keramik schützt nicht nur die Wicklung, sondern dient auch als effektiver Wärmeableiter, was die Betriebssicherheit erhöht und eine Überhitzung verhindert.
Vorteile auf einen Blick
- Hohe Belastbarkeit: Mit 10 Watt Nennleistung ist dieser Widerstand für Anwendungen mit höherem Strombedarf ausgelegt, bei denen Standardwiderstände schnell an ihre Grenzen stoßen würden.
- Präziser Widerstandswert: Ein Sollwert von 10 Ohm mit einer Toleranz von 5% gewährleistet eine genaue Steuerung von Strömen und Spannungen in Ihrer Schaltung.
- Axiale Anschlussdrähte: Ermöglichen eine einfache und sichere Lötverbindung in nahezu jeder Schaltungskonfiguration, ideal für Prototyping und Serienfertigung.
- Robuste Bauweise: Die keramische Ummantelung bietet hervorragenden mechanischen Schutz und exzellente Wärmeableitung, was die Lebensdauer des Bauteils signifikant verlängert.
- Stabile elektrische Eigenschaften: Die spezielle Widerstandsdrahtlegierung gewährleistet eine geringe Abhängigkeit des Widerstandswerts von Temperaturschwankungen.
- Hohe Zuverlässigkeit: Entwickelt für den Dauereinsatz unter anspruchsvollen Bedingungen, minimiert das Risiko von Ausfällen in kritischen Systemen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für den Einsatz in Stromversorgungen, Lastwiderständen, Entladekreisen und als Schutzkomponente.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ARC HS10 10R J |
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 10 Watt (W) |
| Widerstandswert | 10 Ohm (Ω) |
| Toleranz | ± 5% |
| Material der Wicklung | Hochwertige Nickel-Chrom-Legierung (typisch) |
| Gehäusematerial | Feuerfeste Keramik |
| Temperaturkoeffizient (TCR) | Typischerweise < ±500 ppm/°C (spezifische Datenblätter des Herstellers können abweichen) |
| Max. Betriebstemperatur | Konstruktionsbedingt hoch; Wärmeableitung kritisch für Langzeitstabilität (typischerweise > 200°C für Keramikkörper) |
| Anschlussdrähte | Verzinnte Kupfer- oder Stahlkern-Anschlussdrähte für gute Lötbarkeit und Leitfähigkeit |
| Isolationsspannung | Ausgelegt für typische Schaltungsspannungen; Keramikkörper bietet hohe Durchschlagsfestigkeit |
Anwendungsbereiche und Einsatzgebiete
Der ARC HS10 10R J findet breite Anwendung in unterschiedlichsten Branchen und Projekten, wo präzise Leistungsaufnahme und zuverlässige Stromführung gefragt sind. In der Industrie wird er häufig in Schaltnetzteilen zur Stabilisierung der Ausgangsspannung oder als Teil von Lastbänken zur Prüfung von Generatoren eingesetzt. Elektronikentwickler schätzen ihn für seine Konsistenz bei der Dämpfung von Spannungsspitzen und als Bestandteil von Heizkreisen, wo eine kontrollierte Wärmeentwicklung erforderlich ist. Auch im Bereich der Audioverstärker spielt er eine Rolle als Lastwiderstand, um die Ausgangsstufe zu entlasten und die Klangqualität zu optimieren. Hobby-Elektroniker nutzen ihn für anspruchsvolle DIY-Projekte, von der Entwicklung eigener Netzteile bis hin zu spezialisierten Testgeräten, bei denen eine hohe Zuverlässigkeit und Belastbarkeit unerlässlich sind. Seine kompakte axiale Bauform ermöglicht zudem eine einfache Integration auch auf engstem Raum.
Häufig gestellte Fragen (FAQ) zu ARC HS10 10R J – Drahtwiderstand, axial, 10 W, 10 Ohm, 5%
Kann ich den ARC HS10 10R J auch für höhere Spannungen als die Netzspannung verwenden?
Ja, die Spannungsfestigkeit eines Widerstands hängt von seiner physischen Konstruktion ab, nicht primär von der Nennleistung. Der Keramikkörper des ARC HS10 10R J bietet eine hohe elektrische Isolation. Für spezifische Spannungsanforderungen über übliche Netzspannungen hinaus ist es ratsam, das Datenblatt des Herstellers zu konsultieren oder eine Überschlagsberechnung für Ihre konkrete Anwendung durchzuführen, um sicherzustellen, dass die Isolationsgrenzen nicht überschritten werden.
Was bedeutet die Toleranz von 5% genau für die Anwendung?
Die Toleranz von ± 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils zwischen 9,5 Ohm und 10,5 Ohm liegen kann. Für die meisten allgemeinen Anwendungen ist diese Toleranz ausreichend. In hochpräzisen Schaltungen, wie z.B. in Messinstrumenten oder extrem stabilen Referenzspannungsquellen, könnten engere Toleranzen erforderlich sein. Für eine 10-Ohm-Anwendung ist 5% eine gängige und wirtschaftliche Spezifikation.
Wie wichtig ist die Wärmeableitung für diesen Widerstand?
Die Wärmeableitung ist bei Leistungswiderständen wie dem ARC HS10 10R J von entscheidender Bedeutung. Die Nennleistung von 10 Watt gibt an, wie viel Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne Schaden zu nehmen. Wenn die entstehende Wärme nicht effizient abgeführt wird, steigt die Betriebstemperatur des Widerstands. Eine Überhitzung kann zu einer vorzeitigen Alterung, einer Änderung des Widerstandswerts oder sogar zum Ausfall des Bauteils führen. Eine gute Belüftung oder die Montage auf einer geeigneten Leiterplatte oder einem Kühlkörper ist daher unerlässlich, um die vorgesehene Lebensdauer zu erreichen.
Ist der ARC HS10 10R J für Hochfrequenzanwendungen geeignet?
Axiale Drahtwiderstände, insbesondere solche mit einer sorgfältig gewickelten Spule, weisen im Vergleich zu SMD-Widerständen typischerweise eine geringere parasitäre Induktivität und Kapazität auf. Dies macht sie für viele Hochfrequenzanwendungen, bei denen eine geringe Reaktanz gewünscht ist, besser geeignet. Für sehr hohe Frequenzen (mehrere hundert MHz oder GHz) sind jedoch spezielle HF-Widerstände mit optimierter Konstruktion oft die bessere Wahl. Für viele typische NF- und HF-Anwendungen bis in den unteren MHz-Bereich bietet der ARC HS10 10R J jedoch gute Eigenschaften.
Wie befestige ich den Widerstand am besten in meiner Schaltung?
Der ARC HS10 10R J verfügt über axiale Anschlussdrähte, die für das direkte Durchstecken durch eine Lochrasterplatine oder eine Leiterplatte (Through-Hole Technology) konzipiert sind. Die Drähte sollten sicher durch die vorgesehenen Löcher geführt und auf der Lötseite fest verlötet werden. Achten Sie darauf, dass der Widerstandskörper selbst nicht die Platine berührt, um eine ausreichende Luftzirkulation zur Kühlung zu gewährleisten. Bei höheren Leistungsanforderungen kann die Montage auf einem Kühlkörper über eine entsprechende Montagehalterung sinnvoll sein, um die Wärmeableitung zu maximieren.
Gibt es Unterschiede zwischen verschiedenen Herstellern für ähnliche Widerstände?
Ja, obwohl die Grundkonstruktion eines axialen Drahtwiderstands standardisiert ist, können sich die Qualität der verwendeten Materialien (z.B. Widerstandsdraht, Keramik, Lötbarkeit der Anschlussdrähte) und die Präzision der Fertigung zwischen den Herstellern unterscheiden. Dies kann sich auf Faktoren wie den tatsächlichen Temperaturkoeffizienten, die Langzeitstabilität und die mechanische Robustheit auswirken. Der ARC HS10 10R J steht für eine bewährte Qualität im Bereich der Leistungswiderstände, die für ihre Zuverlässigkeit bekannt ist.
