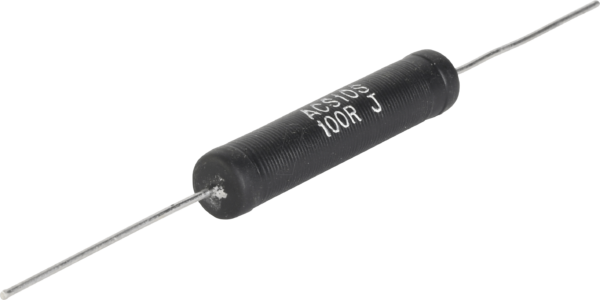

ARC ACS10S 22R – Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen
Suchen Sie einen axialen Drahtwiderstand, der auch unter hohen Lasten eine konstante Leistung liefert und präzise Werte hält? Der ARC ACS10S mit 10 Watt Leistung und einem Widerstandswert von 22 Ohm bei einer Toleranz von 5% ist die ideale Lösung für Entwickler, Ingenieure und fortgeschrittene Heimwerker, die auf kompromisslose Qualität und Langlebigkeit in ihren elektronischen Projekten Wert legen.
Leistungsstarke Anwendung in kritischen Systemen
Der ARC ACS10S 22R ist speziell konzipiert, um den Anforderungen moderner Elektronik gerecht zu werden. Seine robuste Bauweise und die präzise Fertigung machen ihn zu einem unverzichtbaren Bauteil für Anwendungen, bei denen eine exakte Strom- und Spannungssteuerung entscheidend ist. Ob in der Leistungselektronik, in industriellen Steuerungen, in Audio-Verstärkerschaltungen oder in anspruchsvollen Testaufbauten – dieser Drahtwiderstand bietet die nötige Stabilität und Zuverlässigkeit, um auch in kritischen Situationen Spitzenleistungen zu erbringen. Er löst das Problem von Leistungsschwankungen und ungenauen Widerstandswerten, die in weniger leistungsfähigen Bauteilen auftreten können und zu Fehlfunktionen oder Beschädigungen führen können.
Überlegene Konstruktion für maximale Performance
Im Vergleich zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen zeichnet sich der ARC ACS10S durch seine überlegene Wärmeableitung und seine Fähigkeit aus, hohe Energiemengen über längere Zeiträume zu verarbeiten. Die axiale Bauform ermöglicht eine einfache und sichere Montage auf Platinen, während die verwendete Drahtwicklung eine hohe Präzision des Widerstandswertes gewährleistet. Dies macht ihn zur überlegenen Wahl gegenüber Standardlösungen, die bei vergleichbarer Belastung an ihre Grenzen stoßen und eine geringere Lebensdauer aufweisen.
Vorteile des ARC ACS10S 22R – Axialer Drahtwiderstand
- Hohe Belastbarkeit: Mit 10 Watt Nennleistung ist der Widerstand bestens geeignet für Anwendungen mit signifikantem Stromfluss, wo er auch bei Dauerbelastung seine Spezifikationen beibehält.
- Präziser Widerstandswert: Ein exakter Wert von 22 Ohm und eine Toleranz von 5% gewährleisten die genaue Funktion Ihrer Schaltungen und minimieren Abweichungen.
- Hervorragende Wärmeableitung: Die Konstruktion mit gewickeltem Draht auf einem Keramikkörper ermöglicht eine effiziente Abfuhr entstehender Wärme, was die Lebensdauer und Zuverlässigkeit signifikant erhöht.
- Axiale Bauform für einfache Montage: Die durchgesteckten Anschlüsse (THT – Through-Hole Technology) vereinfachen das Löten und die mechanische Befestigung auf Leiterplatten erheblich.
- Langlebigkeit und Robustheit: Die Materialauswahl und die Fertigungsqualität garantieren eine hohe Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für industrielle Steuerungen, Stromversorgungen, Audio-Endstufen, Lastwiderstände und diverse Prototyping-Anwendungen.
Technische Spezifikationen im Detail
Der ARC ACS10S 22R repräsentiert die Spitzenklasse im Bereich der Leistungswiderstände. Seine Konstruktion basiert auf einem präzise gewickelten Widerstandsdraht, der auf einem thermisch stabilen Keramikkern aufgebracht ist. Dieser Aufbau garantiert nicht nur die Einhaltung des spezifizierten Widerstandswertes, sondern auch eine ausgezeichnete thermische Leistung, die für die Langlebigkeit und Zuverlässigkeit unter hoher Last entscheidend ist. Die äußere Beschichtung schützt den Widerstand vor mechanischer Beschädigung und Umwelteinflüssen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Axialer Drahtwiderstand |
| Hersteller | ARC |
| Modell | ACS10S |
| Nennleistung | 10 W (Watt) |
| Widerstandswert | 22 Ω (Ohm) |
| Toleranz | ± 5% (Prozent) |
| Bauform | Axial, für Durchsteckmontage (THT) |
| Wicklung | Hochwertiger Widerstandsdraht für präzise und stabile Werte |
| Gehäuse | Keramikkern mit schützender Beschichtung |
| Temperaturkoeffizient | Typischerweise gering bei Drahtwiderständen dieser Klasse, gewährleistet Stabilität über einen weiten Temperaturbereich |
| Einsatztemperatur-Bereich | Konzipiert für den Betrieb in einem breiten Temperaturbereich, typisch für industrielle Anwendungen |
| Anschlussbeine | Robuste, verzinnte Anschlussdrähte für zuverlässige Lötverbindungen |
Anwendungsgebiete und technische Überlegenheit
Die axiale Drahtwiderstandstechnologie, wie sie im ARC ACS10S zum Einsatz kommt, bietet eine Reihe von technischen Vorteilen, die ihn für professionelle Anwendungen unentbehrlich machen. Die Wicklung des Widerstandsdrahtes auf einem Keramikkörper ermöglicht eine höhere Wärmeableitung im Vergleich zu vielen anderen Widerstandsarten. Dies ist essenziell, um die Betriebstemperatur niedrig zu halten und somit die Lebensdauer und die Stabilität des Widerstandswertes zu maximieren, selbst unter hoher Last. Die 10 Watt Nennleistung des ARC ACS10S sind nicht nur ein Wert auf dem Datenblatt, sondern eine Garantie für die Fähigkeit, erhebliche Energiemengen zu dissipieren, ohne dabei zu überhitzen oder ihre charakteristischen Eigenschaften zu verändern. Dies ist besonders wichtig in:
- Leistungselektronik: Als Lastwiderstand, Entstörwiderstand oder zur Strommessung in Netzteilen, Wandlern und Motorsteuerungen.
- Audio-Verstärker: In Schaltungen, wo präzise Lastbedingungen für die optimale Wiedergabe und den Schutz der Ausgangsstufe erforderlich sind.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo Zuverlässigkeit und Präzision kritisch sind.
- Test- und Messtechnik: Als definierte Last oder Begrenzungswiderstand in Prüfaufbauten.
- Prototypenentwicklung: Zur schnellen und zuverlässigen Realisierung von Schaltungsfunktionen mit hoher Leistung.
Die 5% Toleranz mag auf den ersten Blick als moderat erscheinen, ist jedoch für eine breite Palette von Anwendungen vollkommen ausreichend, insbesondere wenn die primäre Anforderung in der Handhabung von Leistung liegt. Für Anwendungen, die eine noch höhere Präzision erfordern, bieten wir in unserem Sortiment selbstverständlich auch Modelle mit geringerer Toleranz an.
Wartung und Pflegehinweise
Drahtwiderstände wie der ARC ACS10S sind für ihre Wartungsfreiheit und Langlebigkeit bekannt. Korrekte Installation und Auslegung sind die wichtigsten Faktoren für eine lange Lebensdauer:
- Vermeiden Sie Überlastung: Überschreiten Sie niemals die Nennleistung von 10 Watt. Berücksichtigen Sie die Leistungshyperbel und die thermische Umgebung.
- Sorgen Sie für ausreichende Kühlung: Auch wenn der Widerstand eine gute Wärmeableitung bietet, kann eine zusätzliche Luftzirkulation oder Kühlkörpermontage bei Dauerbetrieb nahe der Leistungsgrenze vorteilhaft sein.
- Sichere Lötverbindungen: Stellen Sie sicher, dass die Anschlussdrähte fest und sauber auf der Leiterplatte verlötet sind, um Übergangswiderstände zu vermeiden.
- Schutz vor aggressiven Medien: Obwohl die Beschichtung Schutz bietet, vermeiden Sie den Kontakt mit korrosiven Chemikalien, die die Isolierung angreifen könnten.
FAQ – Häufig gestellte Fragen zu ARC ACS10S – Drahtwiderstand, axial, 10 W, 22 Ohm, 5%
Was bedeutet die axiale Bauform bei diesem Widerstand?
Die axiale Bauform bezieht sich auf die Anordnung der Anschlussdrähte. Beide Anschlussbeine treten seitlich aus den Enden des Widerstandsgehäuses heraus, was eine einfache und zuverlässige Montage auf Leiterplatten durch Löten der Drähte in entsprechende Bohrungen ermöglicht (Durchsteckmontage).
Ist dieser Widerstand für hohe Frequenzen geeignet?
Drahtwiderstände sind generell für ihren geringen frequenzabhängigen Widerstand bekannt. Der ARC ACS10S ist für allgemeine Leistungselektronik und industrielle Anwendungen konzipiert. Für sehr Hochfrequenzanwendungen, bei denen parasitische Effekte minimiert werden müssen, sollten spezialisierte HF-Widerstände in Betracht gezogen werden.
Wie wichtig ist die 5% Toleranz für meine Anwendung?
Eine Toleranz von 5% ist für viele Standardanwendungen, wie z.B. Lastwiderstände, Stromregelung in Netzteilen oder allgemeine Schaltungsaufgaben, absolut ausreichend. Wenn Ihre Anwendung jedoch eine extrem präzise Widerstandsfunktion erfordert, wie z.B. in präzisen Messschaltungen oder bestimmten Filterkonfigurationen, sollten Sie möglicherweise einen Widerstand mit geringerer Toleranz (z.B. 1% oder 0,5%) wählen.
Kann ich den ARC ACS10S 22R als Ersatz für einen anderen 10W/22Ohm Widerstand verwenden?
Ja, grundsätzlich ist der ARC ACS10S 22R ein direkter Ersatz für andere 10W Drahtwiderstände mit 22 Ohm und 5% Toleranz, sofern die Bauform und die thermischen Eigenschaften vergleichbar sind. Es ist jedoch immer ratsam, die genauen Spezifikationen des alten Bauteils zu überprüfen und sicherzustellen, dass die neue Komponente die Anforderungen der Schaltung erfüllt.
Wie wird die Wärmeableitung bei diesem Widerstand gewährleistet?
Die Wärmeableitung erfolgt primär durch die Konvektion der Luft um das Widerstandsgehäuse und die Leitung der Wärme über die Anschlussdrähte zur Leiterplatte. Der Keramikkörper des Widerstands hat exzellente thermische Eigenschaften und dient als effiziente Wärmesenke für den gewickelten Widerstandsdraht. Bei Anwendungen mit sehr hoher Dauerlast kann es sinnvoll sein, die Umgebungstemperatur durch zusätzliche Belüftung zu senken.
Was sind die Hauptunterschiede zu einem Keramik-Chip-Widerstand gleicher Leistung?
Der Hauptunterschied liegt in der Technologie und der thermischen Performance. Axial gewickelte Drahtwiderstände wie der ACS10S sind in der Regel robuster gegenüber Überlastspitzen und bieten eine bessere thermische Stabilität bei hohen Leistungen als viele Chip-Widerstände. Sie sind oft die erste Wahl, wenn es um die dissipative Leistung geht und eine einfache Durchsteckmontage erwünscht ist.
Welche Lebensdauer kann ich von diesem Widerstand erwarten?
Die Lebensdauer eines Widerstands hängt stark von den Betriebsbedingungen ab. Bei korrekter Auslegung und Einhaltung der Nennleistung kann ein hochwertiger Drahtwiderstand wie der ARC ACS10S eine praktisch unbegrenzte Lebensdauer erwarten lassen, oft im Bereich von Zehntausenden bis Hunderttausenden von Betriebsstunden, da keine mechanischen Verschleißteile vorhanden sind und die thermische Belastung kontrolliert bleibt.
