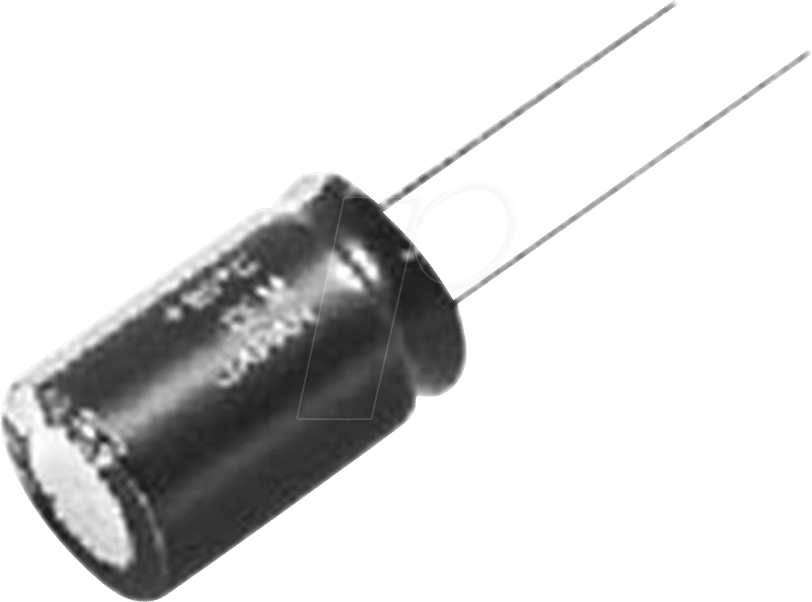

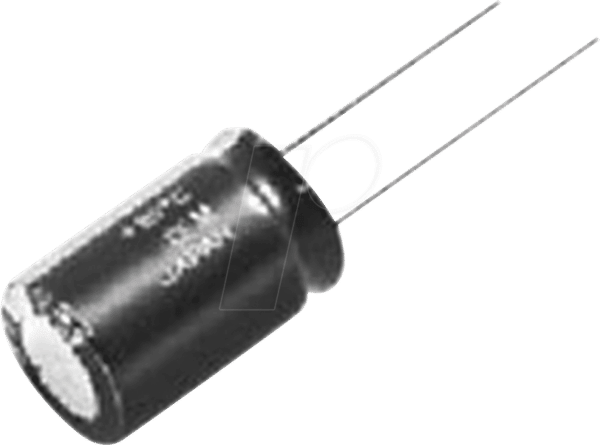

Zuverlässige Energiespeicherung und Filterung: Der AK 22U 50 Elko
Der AK 22U 50 – ein radialer Elektrolytkondensator mit einer Kapazität von 22 µF und einer Spannungsfestigkeit von 50 V – ist die ideale Lösung für Ingenieure und Hobbyisten, die eine stabile und langlebige Energiespeicher- und Filterkomponente für ihre elektronischen Schaltungen benötigen. Wenn Ihre Anwendung eine präzise Glättung von Gleichspannungen, eine effektive Entkopplung von Stromversorgungen oder eine zuverlässige Energiespeicherung erfordert, bietet dieser Elko eine überlegene Performance gegenüber minderwertigen Alternativen.
Maximale Leistung und Lebensdauer für Ihre Elektronik
Dieser Elko zeichnet sich durch seine herausragende Zuverlässigkeit und seine optimierten Leistungsparameter aus. Die spezifischen Merkmale wie die Nennspannung, die Kapazität und die Betriebstemperatur sind präzise auf die Anforderungen anspruchsvoller Schaltungen zugeschnitten. Mit einer Lebensdauer von 2000 Stunden bei 85°C und einer zulässigen Toleranz von ±20% garantiert der AK 22U 50 eine konsistente und erwartbare Funktion über lange Betriebsperioden hinweg, selbst unter anspruchsvollen Bedingungen. Dies minimiert Ausfallrisiken und gewährleistet die Stabilität Ihrer elektronischen Systeme.
Technische Überlegenheit im Detail
- Kapazität: 22 µF für effektive Energiespeicherung und Glättung
- Spannungsfestigkeit: 50 V, geeignet für eine Vielzahl von Stromversorgungen
- Bauform: Radial, ermöglicht einfache Montage auf Leiterplatten (PCB)
- Rastermaß (RM): 2,5 mm, optimiert für kompakte Schaltungsdesigns
- Betriebstemperatur: Bis zu 85°C, gewährleistet Zuverlässigkeit auch bei erhöhten Temperaturen
- Lebensdauer: 2000 Stunden bei Nennspannung und Nenn-Betriebstemperatur, steht für Langlebigkeit
- Toleranz: ±20%, bietet ausreichend Spielraum für die meisten Anwendungen
Anwendungsbereiche für maximale Zuverlässigkeit
Der AK 22U 50 Elko ist ein universell einsetzbares Bauteil, das in zahlreichen elektronischen Applikationen seine Stärken ausspielt. Seine hohe Qualität und die spezifizierten Leistungswerte machen ihn zur ersten Wahl für:
- Stromversorgungen: Zur Glättung von Ausgangsspannungen in Schaltnetzteilen, linearen Reglern und Netzteilen für Audio-, Video- und Kommunikationsgeräte. Er reduziert effektiv Ripple-Spannungen und sorgt für eine saubere DC-Versorgung.
- Audio-Entkopplung: In Hi-Fi-Anlagen, Verstärkern und Mischpulten zur Entkopplung von Signalleitungen, zur Unterdrückung von Brummen und zur Verbesserung der Klangqualität.
- Filterkreise: Als integraler Bestandteil von Tiefpass-, Hochpass- und Bandpassfiltern in Signalverarbeitungsschaltungen und Messgeräten.
- Schaltkreise mit Transienten: ZurPufferung von plötzlichen Spannungsspitzen und zur Stabilisierung von Spannungen in Schaltungen, die schnelle Lastwechsel erfahren.
- Hobbyprojekte und Prototypenbau: Für Entwickler, die auf bewährte und verlässliche Komponenten setzen, um die Funktionalität und Langlebigkeit ihrer Schaltungen zu gewährleisten.
- Industrielle Steuerungen und Automatisierung: In Steuergeräten, Sensorik und Aktuatorik, wo eine hohe Zuverlässigkeit der Spannungsversorgung kritisch ist.
Konstruktionsmerkmale und Materialbeschaffenheit
Die Bauform als radialer Elko ermöglicht eine einfache und platzsparende Montage auf Standard-Leiterplatten. Das Rastermaß von 2,5 mm ist ideal für kompakte Designs und ermöglicht eine hohe Packungsdichte der Bauteile. Die spezifische Elektrolytflüssigkeit im Inneren des Kondensators ist sorgfältig ausgewählt, um eine hohe spezifische Kapazität und eine geringe Leckstromdichte zu gewährleisten, was zu einer langen Lebensdauer und einer stabilen Performance beiträgt. Die Gehäusematerialien sind so gewählt, dass sie den thermischen Belastungen bis 85°C standhalten und eine gute Isolation bieten. Die Anschlusspins sind für eine robuste Lötverbindung ausgelegt, was die mechanische Integrität der Schaltung über die Zeit sichert.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Kondensatortyp | Elektrolytkondensator, radial |
| Nennkapazität | 22 µF (Mikrofarad) |
| Nennspannung | 50 V DC |
| Rastermaß (RM) | 2,5 mm |
| Maximale Betriebstemperatur | 85 °C |
| Erwartete Lebensdauer | 2000 Stunden bei 85°C und Nennspannung |
| Kapazitätstoleranz | ±20% |
| Gehäusematerial | Standard-Aluminiumgehäuse mit hoher Dielektrizitätskonstante des Elektrolyten |
| Anschlusstyp | 2 radiale Anschlussdrähte für Lötmontage |
| Anwendungsbereich | Energieglättung, Entkopplung, Filterung in diversen elektronischen Schaltungen |
FAQ – Häufig gestellte Fragen zu AK 22U 50 – Elko, radial, 22 uF, 50 V, RM 2,5, 85°C, 2000 h, 20%
Was bedeutet „radial“ bei einem Elko?
Die Bezeichnung „radial“ bezieht sich auf die Bauform des Kondensators. Die beiden Anschlussdrähte (Beinchen) sind auf der gleichen Seite des Bauteils angebracht und verlaufen parallel zur Längsachse des Gehäuses. Dies ermöglicht die einfache Montage auf Leiterplatten, indem die Drähte durch die entsprechenden Löcher gesteckt und auf der Rückseite verlötet werden.
Ist der AK 22U 50 für bipolare Anwendungen geeignet?
Nein, Elektrolytkondensatoren wie der AK 22U 50 sind polarisierte Bauteile. Das bedeutet, sie müssen korrekt in Bezug auf die Polarität der angelegten Spannung angeschlossen werden. Eine Verpolung kann zu Beschädigungen oder Zerstörung des Kondensators führen. Die Markierung auf dem Gehäuse (oft eine vertikale Linie mit Minuszeichen) gibt die negative Elektrode an.
Welche Auswirkungen hat die Kapazitätstoleranz von ±20%?
Eine Toleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% höher oder niedriger sein kann als der angegebene Nennwert von 22 µF. Für die meisten allgemeinen Anwendungen wie Energiespeicherung und Filterung ist diese Toleranz ausreichend. In sehr präzisen oder kritischen Schaltungen, die engere Toleranzen erfordern, müssen gegebenenfalls zusätzliche Komponenten zur Kompensation oder speziell ausgewählte Kondensatoren verwendet werden.
Was bedeutet die Lebensdauer von 2000 Stunden bei 85°C?
Dies ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Kondensators. Es bedeutet, dass der Elko unter der Bedingung, dass er kontinuierlich bei einer Umgebungstemperatur von 85°C und unter voller Nennspannung betrieben wird, statistisch gesehen eine Lebensdauer von mindestens 2000 Stunden aufweisen wird. Bei niedrigeren Temperaturen oder geringerer Auslastung verlängert sich die tatsächliche Lebensdauer erheblich.
Kann der AK 22U 50 auch bei niedrigeren Spannungen sicher eingesetzt werden?
Ja, der AK 22U 50 kann auch sicher bei Spannungen unterhalb seiner Nennspannung von 50 V eingesetzt werden. Tatsächlich kann der Betrieb mit einer geringeren Spannung die Lebensdauer des Kondensators positiv beeinflussen, da die Belastung des Dielektrikums reduziert wird.
Was ist der Vorteil eines Rastermaßes von 2,5 mm?
Ein kleineres Rastermaß wie 2,5 mm ermöglicht eine höhere Packungsdichte von Bauteilen auf einer Leiterplatte. Dies ist besonders vorteilhaft bei kompakten elektronischen Geräten oder wenn eine hohe Funktionalität auf kleinem Raum untergebracht werden muss. Es erleichtert auch das Routing von Leiterbahnen zwischen den Anschlusspunkten.
Wann sollte man auf einen Elko mit geringerer Toleranz ausweichen?
Eine geringere Toleranz (z.B. ±10% oder ±5%) ist in Schaltungen unerlässlich, bei denen die exakte Kapazität entscheidend für die Funktion ist. Dies kann beispielsweise in Präzisions-Oszillatoren, Zeitgeberschaltungen, bestimmten Filtertypen mit schmaler Bandbreite oder in Messinstrumenten der Fall sein. Für allgemeine Energiespeicher- und Entkopplungszwecke ist die ±20% Toleranz des AK 22U 50 in der Regel ausreichend.
