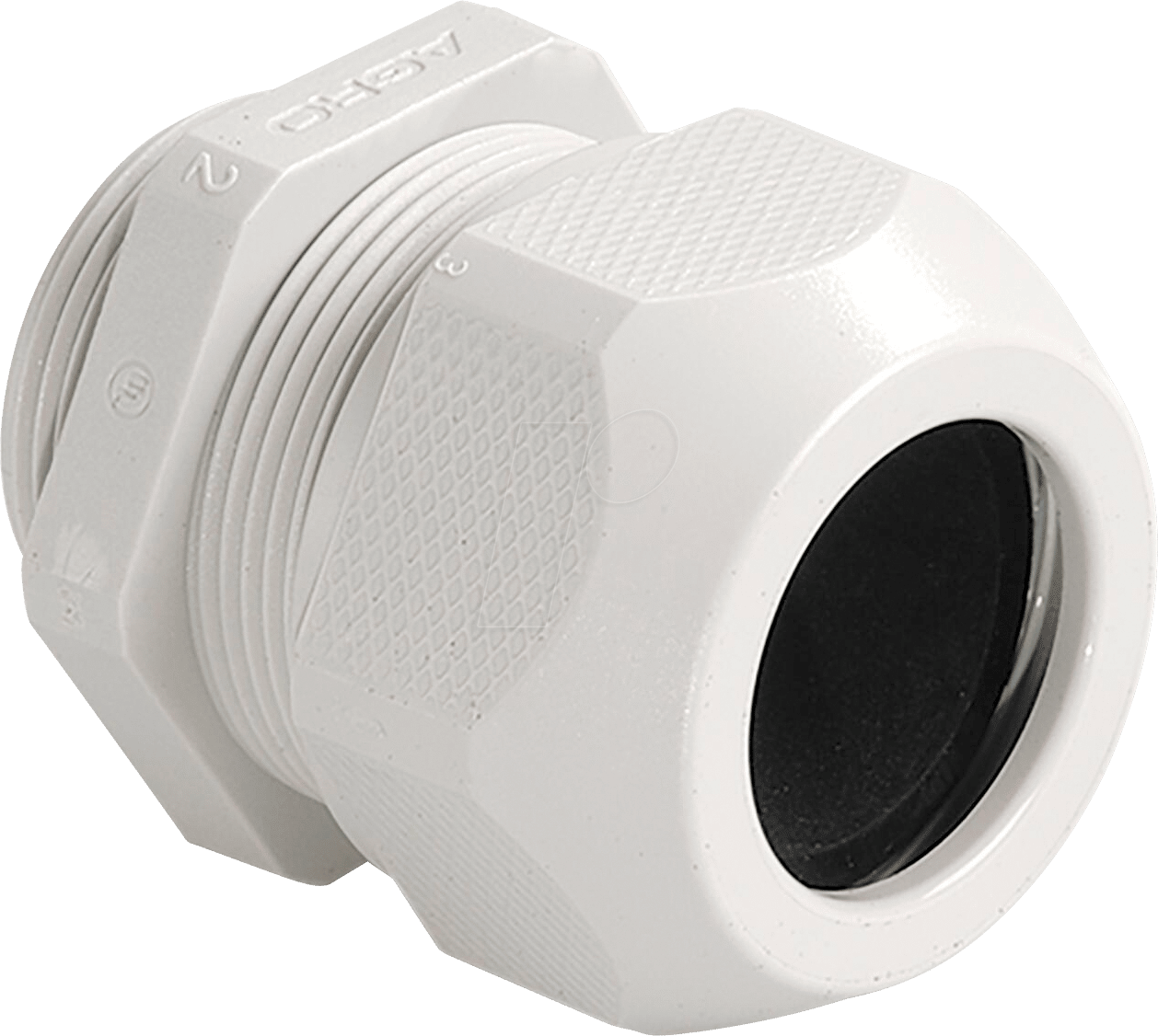

Optimale Kabeleinführung mit der AGR 1555.17.10 Syntec® Kabelverschraubung
Suchen Sie nach einer zuverlässigen und sicheren Lösung zur Einführung von Kabeln in Gehäuse, Schaltschränke oder Maschinen? Die AGR 1555.17.10 Syntec® Kabelverschraubung im Gewindemaß M16 x 1,5 mm mit einem Klemmbereich von Ø 5,0 mm bis 10,0 mm bietet genau das. Sie ist die ideale Wahl für Elektrotechniker, Anlagenbauer und IT-Spezialisten, die Wert auf professionelle Installationen, optimalen Schutz und langfristige Betriebssicherheit legen.
Maximale Zuverlässigkeit und Schutz für Ihre Installationen
Die Syntec® Kabelverschraubung AGR 1555.17.10 übertrifft herkömmliche Lösungen durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien. Sie gewährleistet eine dauerhaft dichte Abdichtung gegen Staub, Feuchtigkeit und aggressive Umwelteinflüsse, was die Lebensdauer Ihrer elektrischen Komponenten erheblich verlängert und Ausfallzeiten minimiert. Die präzise gefertigte Gewindepaarung sorgt für eine sichere und langlebige Montage, selbst unter anspruchsvollen Bedingungen.
Innovative Konstruktion für höchste Ansprüche
Das Design der AGR 1555.17.10 ist auf maximale Funktionalität und einfache Handhabung ausgelegt. Der erweiterte Klemmbereich ermöglicht die Aufnahme einer Vielzahl von Kabeldurchmessern, was die Flexibilität bei der Planung und Installation erhöht. Die integrierte Zugentlastung schützt die Kabel vor mechanischer Beanspruchung und verhindert Beschädigungen an den Anschlussklemmen. Dies ist ein entscheidender Vorteil gegenüber einfachen Kabeldurchführungen, die oft nur die Abdichtung, aber keine mechanische Entkopplung bieten.
Vorteile der AGR 1555.17.10 Syntec® Kabelverschraubung
- Optimale Abdichtung: Bietet zuverlässigen Schutz vor Staub und Wasser gemäß IP-Schutzarten, was für den Einsatz in industriellen Umgebungen unerlässlich ist.
- Hohe mechanische Belastbarkeit: Die robuste Konstruktion hält Vibrationen und mechanischen Belastungen stand, ohne die Integrität der Verbindung zu gefährden.
- Flexibler Klemmbereich: Der Durchmesserbereich von 5,0 mm bis 10,0 mm deckt eine breite Palette von Standard- und Sonderkabeln ab.
- Integrierte Zugentlastung: Verhindert Knicke und Brüche an den Kabelenden, wodurch die Lebensdauer der gesamten Installation verlängert wird.
- Einfache Montage: Die präzise gefertigten Gewinde und die intuitive Konstruktion ermöglichen eine schnelle und sichere Installation durch geschultes Fachpersonal.
- Materialbeständigkeit: Gefertigt aus hochwertigen Materialien, die Beständigkeit gegen chemische Einflüsse und Witterungseinflüsse gewährleisten.
- Standardkonformität: Entspricht relevanten Industriestandards für elektrische Installationen und Sicherheit.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | AGR 1555.17.10 – Kabelverschraubung Syntec® |
| Gewindemaß | M16 x 1,5 mm |
| Klemmbereich (Außendurchmesser Kabel) | Ø 5,0 mm bis 10,0 mm |
| Material (Gehäuse) | Hochwertiges Polyamid (PA) – Bietet hervorragende mechanische Festigkeit, Schlagzähigkeit und chemische Beständigkeit, auch bei wechselnden Temperaturen. |
| Material (Dichtring) | EPDM (Ethylen-Propylen-Dien-Kautschuk) – Gewährleistet eine exzellente Dichtheit gegen Wasser und Staub, hohe Elastizität und Beständigkeit gegen Ozon und UV-Strahlung. |
| Schutzart (montiert) | IP68 – Bietet vollständigen Schutz gegen das Eindringen von Staub und schützt vor dauerhaftem Untertauchen in Wasser. Dies ist entscheidend für Anwendungen im Außenbereich oder in feuchten Umgebungen. |
| Temperaturbereich | -40°C bis +100°C – Ermöglicht den zuverlässigen Einsatz in einem breiten Spektrum von Umgebungsbedingungen, von frostigen Regionen bis hin zu wärmeren Industriebereichen. |
| Einsatzbereiche | Schaltschrankbau, Maschinenbau, Automatisierungstechnik, Energietechnik, Telekommunikation, Außeninstallationen von Sensoren und Aktoren. |
| Montage | Einfache Verschraubung durch metrisches Außengewinde; Dichtring dichtet Gehäuseöffnung ab; Klemmkonus fixiert Kabel. |
Die Syntec® Technologie: Ein Mehrwert für Ihre Installation
Syntec® ist eine etablierte Marke, die für ihre qualitativ hochwertigen und langlebigen Komponenten im Bereich der elektrischen Installationstechnik steht. Die AGR 1555.17.10 verkörpert diese Philosophie durch die Kombination von intelligentem Design und robusten Werkstoffen. Im Gegensatz zu einfacheren Kabeldurchführungen, die oft nur eine einfache Gummitülle verwenden, setzt Syntec® auf ein mehrstufiges System zur Abdichtung und mechanischen Sicherung. Der Klemmkonus greift das Kabel fest und verhindert ein Verrutschen, während der EPDM-Dichtring eine hermetische Abdichtung zur Gehäusewand herstellt. Dies schützt nicht nur vor Umwelteinflüssen, sondern verhindert auch, dass unerwünschte Substanzen in das Gehäuse eindringen, was die Lebensdauer der elektrischen Komponenten entscheidend beeinflusst.
Anwendungsbereiche im Detail
Die Vielseitigkeit der AGR 1555.17.10 Kabelverschraubung eröffnet zahlreiche Anwendungsbereiche. Im Schaltschrankbau ist sie unerlässlich, um Kabel sicher und normgerecht in das Gehäuse einzuführen und gleichzeitig die IP-Schutzart des Schranks zu gewährleisten. In der Automatisierungstechnik und im Maschinenbau schützt sie Verbindungen von Sensoren, Aktoren und Steuerleitungen vor Staub, Öl und Kühlschmiermitteln, die in industriellen Umgebungen allgegenwärtig sind. Die Beständigkeit gegen UV-Strahlung und Witterungseinflüsse macht sie auch für Außeninstallationen, beispielsweise zur Verkabelung von Kamerasystemen, Beleuchtung oder Antennen, zur idealen Wahl. Auch in der Energietechnik, wo höchste Zuverlässigkeit gefordert ist, leistet diese Kabelverschraubung wertvolle Dienste. Die flexible Anpassungsfähigkeit an verschiedene Kabeldurchmesser reduziert zudem den Bedarf an unterschiedlichen Verschraubungsgrößen, was Lagerhaltung und Projektplanung vereinfacht.
FAQ – Häufig gestellte Fragen zu AGR 1555.17.10 – Kabelverschraubung Syntec® M16 x 1,5 mm, Ø 5,0 – 10,0 mm
Welches Material wird für die AGR 1555.17.10 Kabelverschraubung verwendet?
Das Gehäuse der Kabelverschraubung besteht aus hochwertigem Polyamid (PA), das für seine hohe mechanische Festigkeit, Schlagzähigkeit und gute chemische Beständigkeit bekannt ist. Der Dichtring ist aus EPDM gefertigt, einem Kautschukmaterial mit exzellenter Beständigkeit gegen Ozon, UV-Strahlung und Witterungseinflüsse, das zudem eine hohe Flexibilität und Dichtheit gewährleistet.
Was bedeutet die Schutzart IP68 für diese Kabelverschraubung?
IP68 bedeutet, dass die Kabelverschraubung im montierten Zustand einen vollständigen Schutz gegen das Eindringen von Staub aufweist und zudem vor den schädlichen Auswirkungen eines dauerhaften Untertauchens in Wasser geschützt ist. Dies macht sie ideal für den Einsatz in Umgebungen, die Feuchtigkeit oder sogar direkter Wassereinwirkung ausgesetzt sind.
Ist die Zugentlastung bei diesem Modell integriert?
Ja, die AGR 1555.17.10 Kabelverschraubung verfügt über eine integrierte Zugentlastung. Diese Funktion ist entscheidend, um die Kabel vor mechanischer Beanspruchung und Knicken zu schützen. Sie entlastet die Anschlussklemmen von Zugkräften, was die Lebensdauer der elektrischen Verbindung erheblich verlängert und vor Beschädigungen schützt.
Kann ich mit dieser Kabelverschraubung auch dünnere oder dickere Kabel als 5,0 mm oder 10,0 mm befestigen?
Der angegebene Klemmbereich von Ø 5,0 mm bis 10,0 mm bezeichnet den optimalen Durchmesserbereich des Kabels für eine sichere und dichte Befestigung. Bei Kabeln, die signifikant außerhalb dieses Bereichs liegen, kann die Dichtheit oder die mechanische Fixierung beeinträchtigt werden. Für andere Kabeldurchmesser sind spezifische Kabelverschraubungen mit entsprechend angepassten Klemmbereichen erforderlich.
Für welche Umgebungsbedingungen ist diese Kabelverschraubung besonders geeignet?
Aufgrund ihrer Materialeigenschaften (PA-Gehäuse, EPDM-Dichtring), der hohen Schutzart IP68 und des breiten Temperaturbereichs von -40°C bis +100°C ist diese Kabelverschraubung für eine Vielzahl von anspruchsvollen Umgebungsbedingungen geeignet. Dazu zählen feuchte Umgebungen, staubige Industriebereiche, Installationen im Freien sowie Anwendungen mit wechselnden Temperaturen.
Welchen Vorteil bietet das Syntec® Markenzeichen bei dieser Kabelverschraubung?
Das Syntec® Markenzeichen steht für bewährte Qualität und Zuverlässigkeit im Bereich der Kabelverschraubungen. Produkte dieser Marke zeichnen sich durch eine durchdachte Konstruktion, hochwertige Materialien und eine präzise Fertigung aus, die eine langfristige und sichere Funktion gewährleisten. Die AGR 1555.17.10 profitiert von dieser Expertise und bietet somit eine überlegene Lösung gegenüber Standardprodukten.
Ist die Montage der AGR 1555.17.10 kompliziert?
Nein, die Montage ist für Fachpersonal einfach und unkompliziert. Die Kabelverschraubung wird durch ihr metrisches Außengewinde M16 x 1,5 mm in eine entsprechende Bohrung des Gehäuses eingeschraubt. Der Dichtring dichtet die Gehäuseöffnung ab, und ein anschließendes Anziehen der Überwurfmutter sorgt für die Klemmung des Kabels durch den Klemmkonus.
