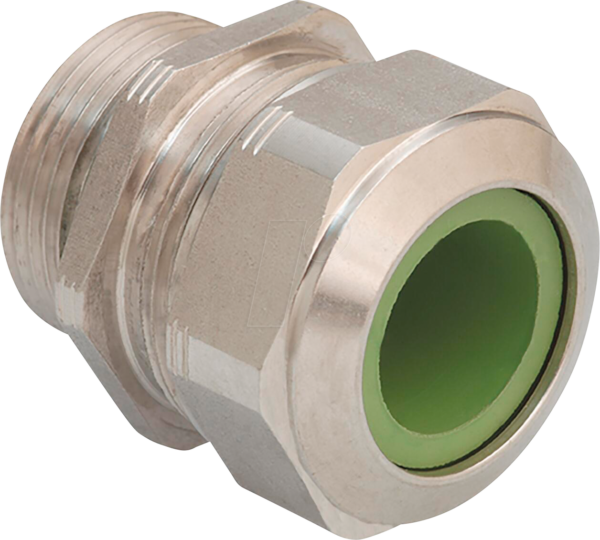

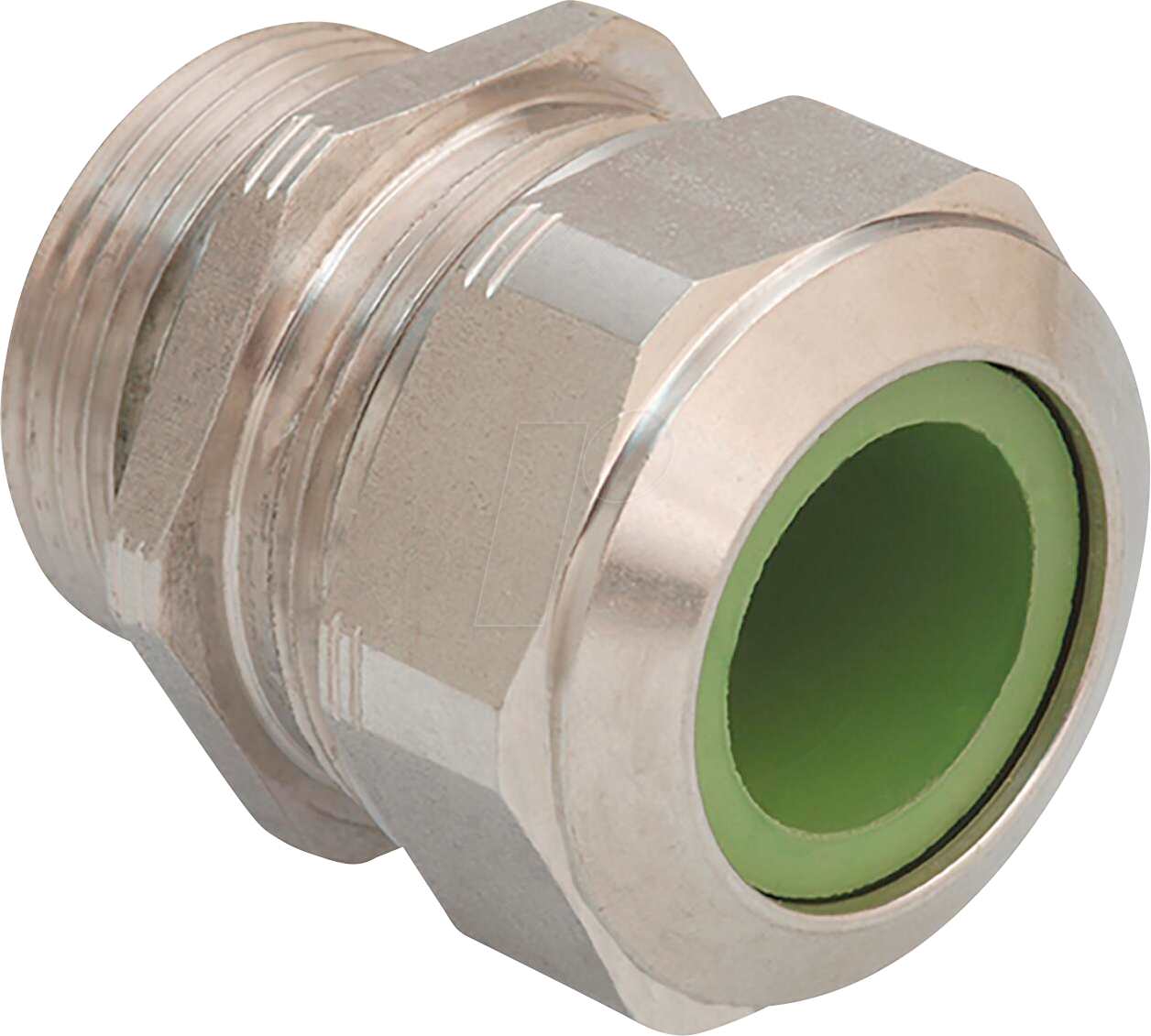

AGR 1100.17.98 – Kabelverschraubung Progress® M16 x 1,5 mm, Ø 6,0 – 10,5 mm: Maximale Sicherheit und Dichtigkeit für anspruchsvolle Installationen
Sie suchen nach einer zuverlässigen und langlebigen Lösung zur Einführung von Kabeln in Gehäuse, Schaltschränke oder Maschinen? Die AGR 1100.17.98 Kabelverschraubung aus der Progress® Serie bietet genau das: eine erstklassige Abdichtung, die Umwelteinflüssen wie Staub und Wasser effektiv widersteht und gleichzeitig eine sichere Zugentlastung für Ihre elektrischen Leitungen gewährleistet. Dieses Produkt ist die ideale Wahl für Elektroinstallateure, Maschinenbauer und Technikprofis, die Wert auf höchste Qualität und Betriebssicherheit legen.
Präzise Technik für höchste Ansprüche: Das zeichnet die AGR 1100.17.98 aus
Die AGR 1100.17.98 setzt neue Maßstäbe in puncto Funktionalität und Zuverlässigkeit. Im Gegensatz zu einfachen Standardlösungen überzeugt diese Kabelverschraubung durch ihre konstruktive Perfektion und die Verwendung hochwertiger Materialien, die eine optimale Leistung auch unter widrigsten Bedingungen garantieren. Die Progress® Serie steht für innovative Dichtungstechnik und eine montagefreundliche Handhabung, die Ihren Installationsaufwand minimiert und die Lebensdauer Ihrer Anlagen erhöht.
Überlegene Vorteile der AGR 1100.17.98 Kabelverschraubung
- Optimale Abdichtung: Durch das fortschrittliche Dichtungskonzept und die präzise Passform wird ein Eindringen von Staub, Feuchtigkeit und anderen Medien gemäß Schutzart IP68 (bei korrekter Montage und geeignetem Gegenstück) zuverlässig verhindert. Dies schützt empfindliche elektronische Komponenten und sorgt für eine unterbrechungsfreie Funktion Ihrer Anlagen.
- Robuste Zugentlastung: Die integrierte Zugentlastung verhindert effektiv das Verrutschen oder Abknicken der Kabel im Anschlussbereich. Dies reduziert mechanische Belastungen auf die Leiter und Klemmen, minimiert das Risiko von Kabelbrüchen und erhöht die allgemeine Sicherheit der elektrischen Installation.
- Hochwertige Materialien: Gefertigt aus robustem und beständigem Material, ist die Kabelverschraubung resistent gegenüber Chemikalien, Ölen und UV-Strahlung. Dies gewährleistet eine lange Lebensdauer und zuverlässige Funktion auch in industriellen Umgebungen.
- Einfache und schnelle Montage: Das durchdachte Design ermöglicht eine intuitive und zeitsparende Installation. Die Verschraubung lässt sich leicht anbringen und sichert das Kabel fest und zuverlässig in seiner Position.
- Breiter Klemmbereich: Mit einem Kabeldurchmesser von 6,0 mm bis 10,5 mm deckt diese Kabelverschraubung eine Vielzahl gängiger Leitungsgrößen ab und bietet somit Flexibilität für diverse Anwendungen.
- Präziser metrischer Gewindeanschluss: Der M16 x 1,5 mm Anschlussstandard ermöglicht die problemlose Integration in standardisierte Gehäuseöffnungen und Verteilerdosen, was die Kompatibilität und Vielseitigkeit erhöht.
- German Engineering: Das Produkt steht für die gewohnte Qualität und Präzision deutscher Ingenieurskunst, die sich in jeder Komponente widerspiegelt und für Langlebigkeit und Zuverlässigkeit sorgt.
Detaillierte Produktspezifikationen im Überblick
| Eigenschaft | Details |
|---|---|
| Modellbezeichnung | AGR 1100.17.98 |
| Serie | Progress® |
| Anschlusstyp | Kabelverschraubung |
| Gewindegröße | M16 x 1,5 mm |
| Klemmbereich Kabel-Ø | 6,0 – 10,5 mm |
| Material | Hochwertiges Polyamid (PA) – für ausgezeichnete mechanische Festigkeit und chemische Beständigkeit. Das Material ist halogenfrei und erfüllt anspruchsvolle Brandschutzvorschriften. |
| Dichtungsmaterial | Elastomer (EPDM-ähnlich) – für herausragende Dichtleistung gegen Wasser, Staub und Chemikalien; beständig gegen Temperaturschwankungen und UV-Strahlung. |
| Schutzart (bei korrekter Montage) | IP68 – bietet maximalen Schutz gegen das Eindringen von Staub und dauerhaftem Untertauchen in Wasser. |
| Temperaturbeständigkeit | -40°C bis +100°C – gewährleistet zuverlässige Funktion in einem weiten Temperaturbereich, von tiefen Minusgraden bis hin zu erhöhten Betriebstemperaturen. |
| Farbe | Standardmäßig in Hellgrau (RAL 7035) erhältlich – für eine unauffällige Integration in Standard-Gehäusesysteme. Andere Farben auf Anfrage verfügbar. |
| Anwendungsbereiche | Schaltschrankbau, Automatisierungstechnik, Maschinenbau, Elektroinstallationen im Außenbereich, anspruchsvolle industrielle Umgebungen, wo höchste Dichtheit und mechanische Belastbarkeit gefordert sind. |
Anwendungsbereiche und technische Tiefe
Die AGR 1100.17.98 Kabelverschraubung ist ein wesentlicher Bestandteil für die Gewährleistung der Integrität und Sicherheit elektrischer Systeme in einer Vielzahl von Branchen. Ihr Einsatz erstreckt sich von der komplexen Verdrahtung in Industrieanlagen über die Verkabelung von Steuerungs- und Automatisierungssystemen bis hin zu wetterfesten Außeninstallationen. Das verwendete Polyamid (PA) zeichnet sich durch exzellente Schlagzähigkeit und eine hohe Temperaturbeständigkeit aus, was sie ideal für den Einsatz unter extremen Bedingungen macht. Die chemische Beständigkeit des Materials schützt die Verschraubung vor aggressiven Substanzen wie Ölen, Fetten und Lösungsmitteln, die in industriellen Umgebungen häufig vorkommen. Das Dichtungselement, typischerweise aus einem hochwertigen Elastomer gefertigt, gewährleistet eine dauerhaft dichte Verbindung. Es passt sich flexibel an die Kabeloberfläche an und kompensiert geringfügige Unregelmäßigkeiten, um eine hermetische Abdichtung zu erzielen. Die Schutzart IP68 unterstreicht die Eignung für Anwendungen, bei denen die Geräte wiederholt oder über längere Zeiträume Wasser ausgesetzt sind.
Die Progress® Philosophie: Innovation trifft Zuverlässigkeit
Die Progress® Serie von Kabelverschraubungen steht für eine kontinuierliche Weiterentwicklung von Dichtungslösungen, die den stetig wachsenden Anforderungen moderner Technik gerecht werden. Bei der Entwicklung der AGR 1100.17.98 lag der Fokus auf einer Kombination aus einfacher Handhabung und höchster Performance. Der mehrteilige Aufbau mit Spannprismen und Dichtungskörper sorgt für eine gleichmäßige Verteilung der Klemmkräfte auf das Kabel und vermeidet so Beschädigungen der Isolierung, selbst bei starker Zugbelastung. Die metrische Gewindeform M16 x 1,5 mm ist ein international etablierter Standard, der eine nahtlose Integration in bestehende Infrastrukturen ermöglicht und die Beschaffung von passenden Gegenstücken vereinfacht. Dies spart Zeit und reduziert potenzielle Kompatibilitätsprobleme.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu AGR 1100.17.98 – Kabelverschraubung Progress® M16 x 1,5 mm, Ø 6,0 – 10,5 mm
Wie wird die Schutzart IP68 erreicht?
Die Schutzart IP68 wird durch die korrekte Montage der Kabelverschraubung an einem geeigneten Gehäuse mit einem passenden Gewinde und der richtigen Dichtung sowie durch die fachgerechte Klemmung des Kabels im Inneren der Verschraubung erreicht. Die Dichtung der Kabelverschraubung umschließt das Kabel fest und das Gewinde dichtet zur Gehäusewand ab, um das Eindringen von Staub und Wasser bei dauerhaftem Untertauchen zu verhindern.
Ist die AGR 1100.17.98 für den Außeneinsatz geeignet?
Ja, die AGR 1100.17.98 ist dank ihrer robusten Materialien und der hohen Schutzart IP68 hervorragend für den Außeneinsatz geeignet. Sie schützt zuverlässig vor Witterungseinflüssen wie Regen, Schnee und UV-Strahlung.
Welche Arten von Kabeln kann ich mit dieser Verschraubung verwenden?
Diese Kabelverschraubung ist für die Einführung von ein- und mehradrigen Kabeln mit einem Außendurchmesser zwischen 6,0 mm und 10,5 mm konzipiert. Sie eignet sich für eine Vielzahl von Kabeltypen, solange diese in den Klemmbereich passen und eine ausreichende mechanische Festigkeit aufweisen.
Muss ich spezielle Werkzeuge für die Montage verwenden?
Die Montage der AGR 1100.17.98 ist in der Regel unkompliziert und erfordert keine speziellen Werkzeuge. Ein passender Schraubenschlüssel zum Anziehen der Überwurfmutter und gegebenenfalls ein Werkzeug zum Entfernen von Stanzdeckeln am Gehäuse sind ausreichend. Für das sichere Anziehen der Gegenmutter am Gehäuse empfiehlt sich ein Schraubenschlüssel.
Was bedeutet der metrische Gewindestandard M16 x 1,5 mm?
M16 x 1,5 mm ist ein Standard für metrische Gewinde. „M16“ bezeichnet den Außendurchmesser des Gewindes in Millimetern (16 mm), und „1,5“ gibt die Steigung des Gewindes an, d.h. den Abstand zwischen den Gewindegängen in Millimetern (1,5 mm). Dieser Standard ist weit verbreitet und erleichtert die Integration in vorhandene Gehäuse und Anlagen.
Wie stellt die Kabelverschraubung die Zugentlastung sicher?
Die Zugentlastung wird durch die Spannprismen im Inneren der Kabelverschraubung gewährleistet. Diese pressen sich bei Anziehen der Überwurfmutter fest auf das Kabel und verhindern so, dass Zugkräfte direkt auf die Anschlussklemmen im Gehäuse wirken. Dies schützt die elektrischen Verbindungen und die Kabelisolierung vor Beschädigungen.
Kann ich die Kabelverschraubung auch in explosionsgefährdeten Bereichen einsetzen?
Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle Kabelverschraubungen mit entsprechenden Zulassungen erforderlich. Die Standard-Kabelverschraubung AGR 1100.17.98 ist nicht für diesen speziellen Anwendungsfall zertifiziert. Bitte konsultieren Sie unser Sortiment für explosionsgeschützte Lösungen oder kontaktieren Sie unseren technischen Support.
