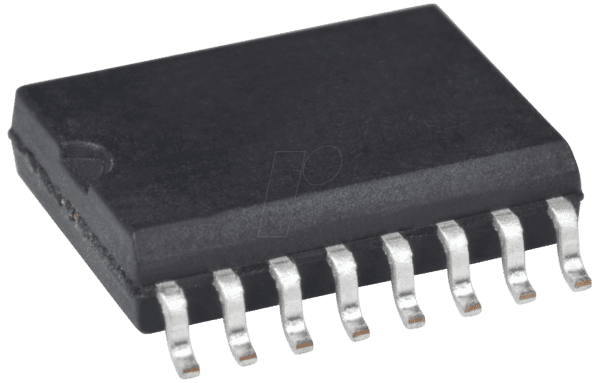

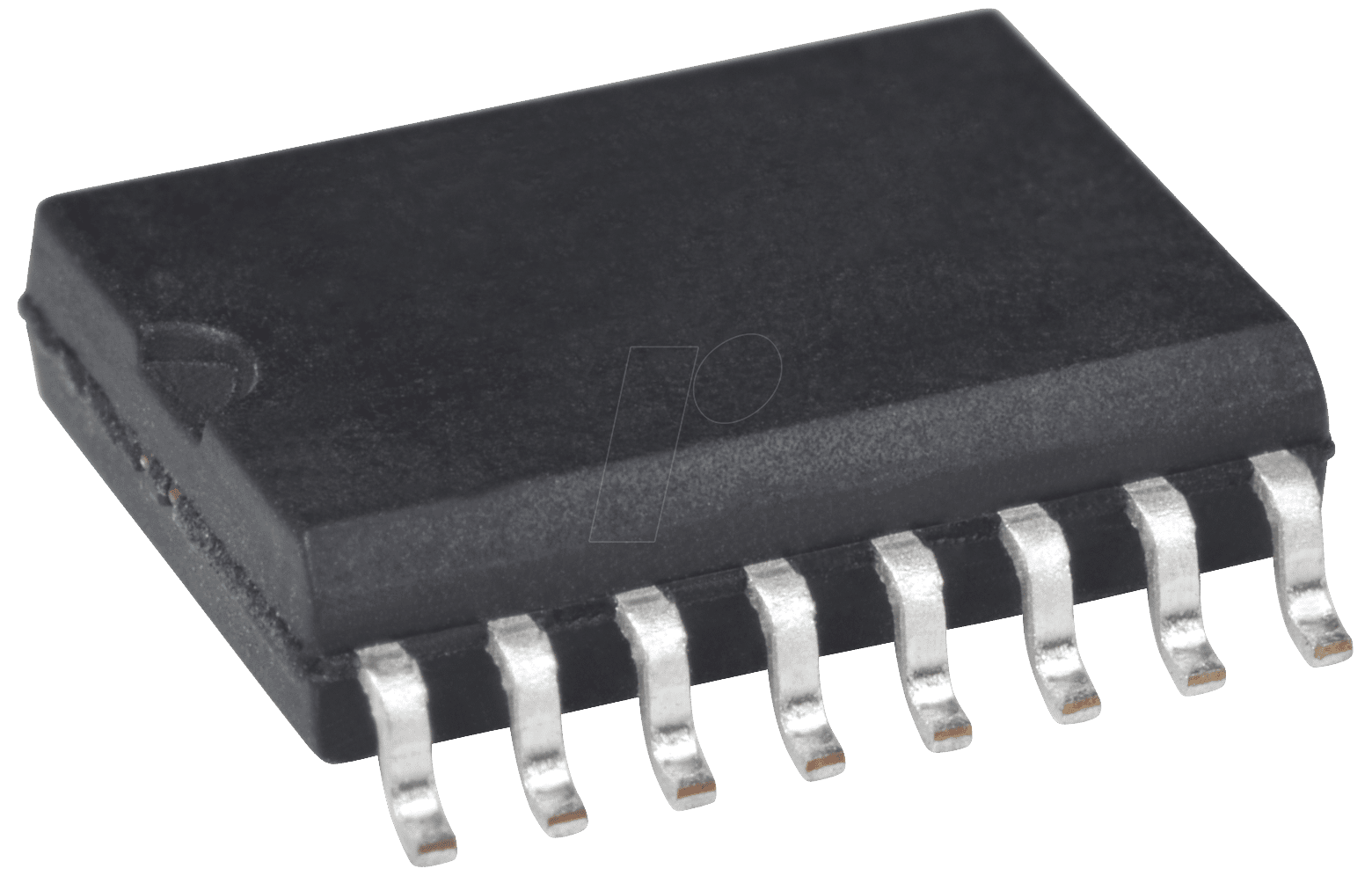

ADUM4160 – Robuste USB-Isolation für professionelle Anwendungen
Sie suchen nach einer zuverlässigen Lösung, um empfindliche Elektronik vor schädlichen Überspannungen, Massepotenzialunterschieden und elektrischem Rauschen zu schützen, die über USB-Verbindungen übertragen werden können? Der ADUM4160 – USB-Port Digitaler Isolator, 1-Kanal, 5 V, SO-16 bietet genau diese Funktionalität. Dieses hochintegrierte Bauteil ist unverzichtbar für Ingenieure, Entwickler und Techniker, die maximale Signalintegrität und Gerätesicherheit in anspruchsvollen Umgebungen gewährleisten müssen, sei es in der industriellen Automatisierung, im Laborsetting oder bei der Entwicklung von Präzisionsinstrumenten.
Überlegene Isolationstechnologie für maximale Performance
Im Gegensatz zu Standard-USB-Verbindungen, bei denen alle Komponenten auf demselben Massepotenzial liegen, trennt der ADUM4160 die Kommunikationsleitungen physikalisch und galvanisch. Dies verhindert, dass Störsignale oder Spannungsspitzen von einem Teil des Systems das andere beeinträchtigen. Die proprietäre iCoupler-Technologie von Analog Devices, die im ADUM4160 zum Einsatz kommt, ermöglicht eine höhere Datenrate und eine deutlich verbesserte Immunität gegenüber Gleichtaktrauschen als herkömmliche optoelektronische oder induktive Isolationsmethoden. Dies resultiert in einer stabileren und verlässlicheren Datenübertragung, selbst unter extremen Bedingungen.
Hauptvorteile des ADUM4160
- Galvanische Trennung: Schützt angeschlossene Geräte vor Spannungsspitzen und Massepotenzialunterschieden, was die Lebensdauer von Komponenten verlängert und Fehlfunktionen verhindert.
- Hohe Datenrate: Unterstützt USB-High-Speed-Übertragungen mit bis zu 480 Mbit/s, was eine problemlose Nutzung auch für anspruchsvolle datenintensive Anwendungen ermöglicht.
- Robustes Design: Bietet eine Isolationsspannung von 2,5 kV RMS für 1 Sekunde (gemäß UL1577) und eine definierte Isolationsspannung von 400 V AC pro Sekunde (gemäß IEC60601-1), was eine außergewöhnliche Widerstandsfähigkeit gegenüber elektrischen Belastungen gewährleistet.
- Geringer Stromverbrauch: Optimiert für Energieeffizienz, was besonders in batteriebetriebenen oder energiesensiblen Systemen von Vorteil ist.
- Kompakte Bauform: Das SO-16 Gehäuse spart wertvollen Platz auf der Leiterplatte und ermöglicht eine einfache Integration in bestehende Designs.
- Einkanalige Isolationsarchitektur: Vereinfacht das Schaltungsdesign und reduziert die Komplexität, indem nur die benötigten USB-Datenleitungen isoliert werden.
- Integrierte Spannungsregelung: Vereinfacht die Stromversorgung auf beiden Seiten der Isolation.
Technische Spezifikationen im Detail
Der ADUM4160 ist ein hochentwickelter digitaler Isolator, der speziell für die Isolation von USB-Schnittstellen entwickelt wurde. Er verfügt über eine einzige Isolationsstufe für die bidirektionalen D+ und D- Datenleitungen des USB-Protokolls. Die integrierte Stromversorgung auf der isolierten Seite vereinfacht das Design erheblich, da keine separate isolierte Spannungsquelle benötigt wird. Die Leistung des ADUM4160 basiert auf der bewährten iCoupler-Technologie von Analog Devices, die magnetisch gekoppelte Transformatoren nutzt, um die digitale Signalübertragung über eine Isolationsbarriere zu realisieren. Dies ermöglicht sowohl hohe Geschwindigkeiten als auch eine überlegene Geräuschunterdrückung.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | USB Digitaler Isolator |
| Kanäle | 1-Kanal (für D+ und D-) |
| Betriebsspannung | 5 V |
| Isolationsspannung (RMS) | 2,5 kV |
| Isolationsspannung (AC, 1 Sek.) | 400 V |
| Datenrate | Bis zu 480 Mbit/s (USB High-Speed) |
| Gehäuse | SO-16 |
| Signalintegrität | Hohe Immunität gegenüber Gleichtaktrauschen, geringe Verzerrung |
| Anwendungsbereiche | Industrielle Automatisierung, Medizintechnik, Mess- und Prüftechnik, Embedded Systeme |
| Besonderheit | Integrierte isolierte Stromversorgung |
Umfassende Anwendungsbereiche für den ADUM4160
Die Notwendigkeit einer robusten USB-Isolation ist in einer Vielzahl von industriellen und wissenschaftlichen Anwendungen allgegenwärtig. In der industriellen Automatisierung werden Steuergeräte, Sensoren und Aktoren oft über USB mit einem übergeordneten System verbunden. Ohne Isolation können Störsignale von Hochleistungsmotoren, Frequenzumrichtern oder anderen energieintensiven Geräten die USB-Kommunikation beeinträchtigen oder sogar die angeschlossene Steuerungseinheit beschädigen. Der ADUM4160 gewährleistet eine störungsfreie Datenübertragung und schützt wertvolle Steuerungssysteme.
In der Medizintechnik ist die Sicherheit von Patienten und Personal von höchster Bedeutung. Geräte, die mit dem menschlichen Körper in Kontakt kommen, müssen strengen Isolationsvorschriften entsprechen, um elektrische Schläge zu verhindern. Der ADUM4160 ermöglicht die Entwicklung von medizinischen Geräten, die eine USB-Schnittstelle zur Datenübertragung oder Konfiguration nutzen, und erfüllt gleichzeitig die erforderlichen Sicherheitsstandards. Dies schließt Laboranalysegeräte, Patientenmonitore und bildgebende Systeme ein.
Für Entwickler von Präzisionsinstrumenten und Messgeräten ist die Signalintegrität entscheidend. Rauschen und Gleichtaktspannungen können Messwerte verfälschen und zu falschen Ergebnissen führen. Durch die Implementierung des ADUM4160 auf der USB-Schnittstelle von Oszilloskopen, Spektrumanalysatoren oder Datenloggern wird sichergestellt, dass die Messdaten unverfälscht und präzise an das Auslesesystem übertragen werden. Die hohe Rauschunterdrückung der iCoupler-Technologie ist hierbei ein entscheidender Vorteil.
Auch in Embedded-Systemen, die oft in Umgebungen mit elektrischen Störquellen betrieben werden, bietet der ADUM4160 einen wichtigen Schutz. Ob es sich um industrielle Steuerplatinen, IoT-Gateways oder spezialisierte Computer-Systeme handelt, die Isolation der USB-Ports schützt die integrierten Mikrocontroller und Speicherbausteine vor potenziellen Schäden und gewährleistet die Zuverlässigkeit des Gesamtsystems.
Häufig gestellte Fragen (FAQ) zum ADUM4160 – USB-Port Digitaler Isolator, 1-Kanal, 5 V, SO-16
Was genau bewirkt die galvanische Trennung des ADUM4160?
Die galvanische Trennung trennt die elektrischen Schaltkreise auf beiden Seiten des Isolators physisch voneinander. Dies verhindert, dass elektrische Ströme direkt zwischen den beiden Seiten fließen können. Im Fall des ADUM4160 bedeutet dies, dass Massepotenzialunterschiede und Störspannungen, die auf der einen Seite der USB-Verbindung vorhanden sind, nicht auf die andere Seite übertragen werden und somit keine Schäden verursachen oder die Datenintegrität beeinträchtigen können.
Ist der ADUM4160 für alle USB-Standards geeignet?
Der ADUM4160 ist speziell für die Isolation von USB-Schnittstellen konzipiert und unterstützt Datenraten bis zu 480 Mbit/s, was dem USB High-Speed Standard entspricht. Er ist somit ideal für die meisten modernen USB-Anwendungen, die eine höhere Geschwindigkeit als USB Full-Speed benötigen.
Welche Vorteile bietet die integrierte Stromversorgung des ADUM4160?
Die integrierte isolierte Stromversorgung vereinfacht das Schaltungsdesign erheblich. Anstatt eine separate, komplexe und oft großvolumige isolierte Stromversorgung für die Seite des Isolators zu benötigen, kann der ADUM4160 seine eigene Betriebsspannung über die Hauptstromversorgung auf der nicht-isolierten Seite generieren. Dies spart Platz auf der Leiterplatte, reduziert die Komponentenanzahl und senkt die Systemkosten.
Wie unterscheidet sich der ADUM4160 von anderen Isolationsmethoden wie Optokopplern?
Die im ADUM4160 verwendete iCoupler-Technologie, die auf magnetischer Kopplung basiert, bietet gegenüber herkömmlichen Optokopplern mehrere Vorteile. Dazu gehören höhere Datenraten, geringerer Stromverbrauch, verbesserte Langlebigkeit und eine überlegene Immunität gegenüber Gleichtaktrauschen. Optokoppler können oft nicht die hohen Geschwindigkeiten erreichen, die für USB High-Speed erforderlich sind, und haben typischerweise eine begrenzte Lebensdauer.
Ist der ADUM4160 für den Einsatz in rauen industriellen Umgebungen geeignet?
Ja, der ADUM4160 ist aufgrund seiner hohen Isolationsspannung und seiner robusten Bauweise sehr gut für den Einsatz in rauen industriellen Umgebungen geeignet. Er schützt effektiv vor den elektrischen Störungen, die in solchen Umgebungen häufig auftreten, und gewährleistet die Zuverlässigkeit der USB-Kommunikation.
Benötigt der ADUM4160 zusätzliche Komponenten zur Funktion?
Der ADUM4160 ist ein hochintegriertes Bauteil. Für die grundlegende Funktion benötigt er in der Regel nur einige passive Komponenten wie Entkopplungskondensatoren auf beiden Seiten seiner Isolation. Die integrierte Stromversorgung reduziert den Bedarf an externen Komponenten weiter.
Kann der ADUM4160 auch für die Isolation von USB-Ports mit niedrigeren Geschwindigkeiten verwendet werden?
Obwohl der ADUM4160 für USB High-Speed optimiert ist, kann er auch problemlos für USB Full-Speed (12 Mbit/s) und Low-Speed (1,5 Mbit/s) Anwendungen eingesetzt werden. Die höhere Leistungsfähigkeit des Isolators beeinträchtigt die Funktion bei niedrigeren Geschwindigkeiten nicht.
