MAX 3222 CPN – RS232 Transceiver für zuverlässige Datenübertragung
Der MAX 3222 CPN ist ein hochintegrierter RS232-Transceiver, der speziell für anspruchsvolle Kommunikationsanwendungen entwickelt wurde. Er adressiert die Notwendigkeit einer stabilen und schnellen seriellen Schnittstellenkommunikation in Embedded-Systemen, Industrieautomatisierung und Telekommunikationsgeräten. Ingenieure und Entwickler, die eine robuste und verlässliche Lösung für die Konvertierung von Logikpegeln in RS232-Signale suchen, finden im MAX 3222 CPN die ideale Komponente.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standard-RS232-Treibern bietet der MAX 3222 CPN eine überlegene Leistung durch seine optimierte Schaltungsarchitektur. Die zwei Treiber und zwei Empfänger ermöglichen eine bidirektionale serielle Kommunikation, die für moderne Schnittstellen unerlässlich ist. Die geringe Stromaufnahme und die breite Betriebsspannungsfähigkeit machen ihn besonders attraktiv für energieeffiziente Designs und mobile Geräte. Seine Fähigkeit, auch unter schwierigen Umgebungsbedingungen zuverlässig zu arbeiten, hebt ihn von weniger robusten Alternativen ab.
Technische Spezifikationen und Vorteile
Der MAX 3222 CPN zeichnet sich durch eine Reihe von technischen Merkmalen aus, die seine Leistungsfähigkeit und Flexibilität unterstreichen:
- Doppelte Funktionalität: Ausgestattet mit zwei unabhängigen Treibern und zwei Empfängern, unterstützt der MAX 3222 CPN komplexe serielle Kommunikationsprotokolle, die gleichzeitige Sende- und Empfangsdatenströme erfordern. Dies eliminiert die Notwendigkeit mehrerer Einzelkomponenten und vereinfacht das Platinenlayout.
- Erweiterter Spannungsbereich: Mit einer Betriebsspannung von 3V bis 5.5V ist der MAX 3222 CPN flexibel einsetzbar und kompatibel mit einer Vielzahl von Logikfamilien und Mikrocontrollern. Diese Vielseitigkeit reduziert Designbeschränkungen und ermöglicht die Integration in bestehende Systeme.
- Hohe Datenraten: Der Transceiver ist für Datenraten bis zu 1 Mbps ausgelegt, was eine schnelle und effiziente Datenübertragung gewährleistet. Dies ist entscheidend für zeitkritische Anwendungen und die Verarbeitung großer Datenmengen.
- Geringer Stromverbrauch: Durch fortschrittliche Power-Management-Techniken verbraucht der MAX 3222 CPN nur minimal Strom, was ihn zur optimalen Wahl für batteriebetriebene Geräte und energieeffiziente Systeme macht.
- ESD-Schutz: Integrierter Electrostatic Discharge (ESD)-Schutz schützt die empfindlichen internen Schaltkreise vor Schäden durch statische Entladungen, was die Zuverlässigkeit und Langlebigkeit des Geräts erhöht.

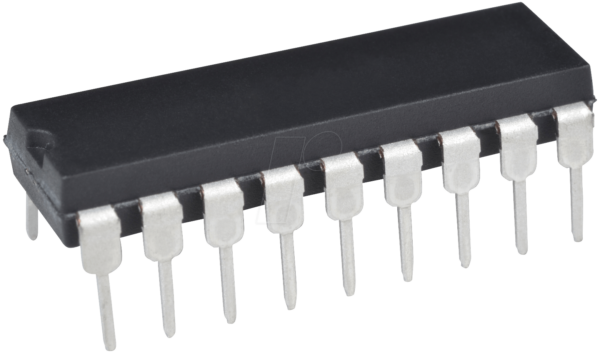

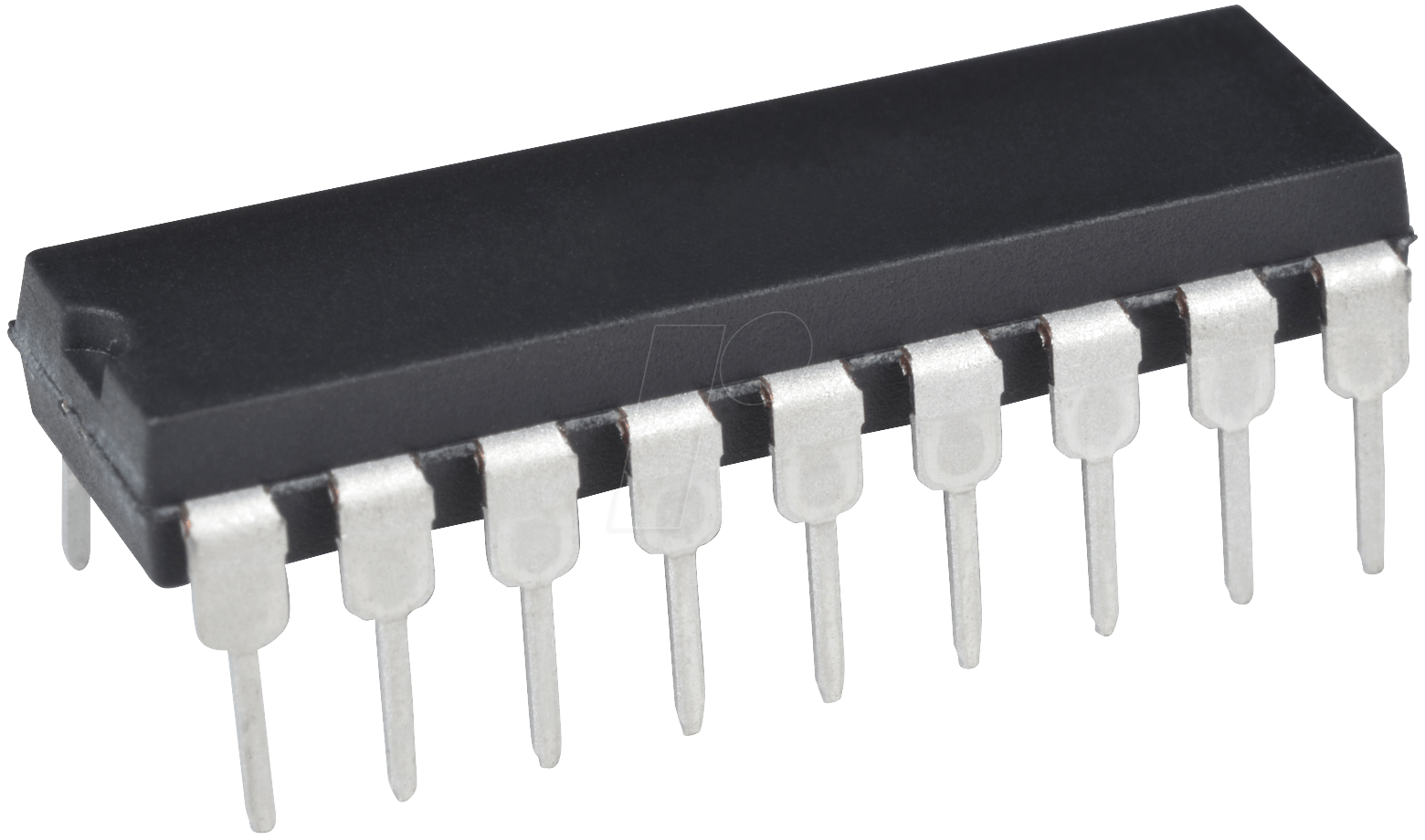

- Robuste Gehäuseform: Die DIL-18 (Dual In-line Package) Bauform ist für ihre Robustheit und einfache Handhabung bei der Bestückung von Leiterplatten bekannt. Dies erleichtert sowohl die manuelle als auch die automatische Montage.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | RS232 Transceiver |
| Hersteller | Maxim Integrated (Implizit durch MAX-Präfix) |
| Modellnummer | MAX 3222 CPN |
| Anzahl Treiber | 2 |
| Anzahl Empfänger | 2 |
| Gehäuseform | DIL-18 |
| Betriebsspannung | 3V bis 5.5V |
| Datenrate (Max.) | 1 Mbps |
| ESD-Schutz | Vorhanden (Schutzlevel variiert je nach spezifischer Implementierung, generisch hoch) |
| Schnittstellenstandard | RS232 |
| Anwendungsbereiche | Industrielle Steuerungen, Messgeräte, Embedded-Systeme, Telekommunikation, Netzwerkgeräte, POS-Systeme |
Einsatzgebiete und Anwendungsbereiche
Der MAX 3222 CPN findet breite Anwendung in einer Vielzahl von technologischen Bereichen, wo eine zuverlässige serielle Kommunikation unerlässlich ist. Seine Fähigkeit, zwischen TTL/CMOS-Logikpegeln und den RS232-Spannungspegeln zu konvertieren, macht ihn zu einer Schlüsselkomponente in:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS) an übergeordnete Leitsysteme. Die Robustheit und der weite Temperaturbereich sind hier von Vorteil.
- Embedded-Systeme: Als Schnittstellenchip für Mikrocontroller zur Kommunikation mit externen Geräten wie Debugging-Ports, GPS-Modulen oder Wägezellen.
- Telekommunikationsinfrastruktur: In Netzwerkgeräten wie Routern, Switches oder Modems zur Konfiguration und Diagnose über serielle Konsolenports.
- Medizintechnik: Für die Datenübertragung von Diagnosegeräten oder Überwachungssystemen, wo hohe Zuverlässigkeit und Signalintegrität entscheidend sind.
- Point-of-Sale (POS)-Systeme: Zur Anbindung von Druckern, Barcode-Scannern und Kartenlesegeräten an Kassensysteme.
- Labor- und Messtechnik: In Oszilloskopen, Signalgeneratoren und anderen Prüfgeräten zur Datenprotokollierung und Fernsteuerung.
Die DIL-18-Bauform erleichtert die Integration in traditionelle PCB-Designs und Prototypen. Die hohe Signalintegrität und der integrierte ESD-Schutz sorgen für eine zuverlässige Performance auch in elektromagnetisch anspruchsvollen Umgebungen.
Maximierte Effizienz und Signalintegrität
Der MAX 3222 CPN maximiert die Effizienz durch seine Fähigkeit, mit geringer Leistungsaufnahme zu arbeiten, was ihn ideal für mobile und batteriebetriebene Anwendungen macht. Gleichzeitig gewährleistet er eine herausragende Signalintegrität. Die integrierte Ladungspumpe ermöglicht die Erzeugung der notwendigen bipartiten Spannungen für RS232-Signale aus einer einzigen Niederspannungsquelle, was externe Komponenten überflüssig macht und das Design vereinfacht. Dies reduziert die Komplexität der Schaltung und die Anzahl der potenziellen Fehlerquellen.
FAQ – Häufig gestellte Fragen zu MAX 3222 CPN – RS232, 2 Treiber / 2 Empfänger, DIL-18
Was ist die Hauptfunktion des MAX 3222 CPN?
Der MAX 3222 CPN ist ein RS232-Transceiver, der Logiksignale (TTL/CMOS) in RS232-Signale umwandelt und umgekehrt. Er ermöglicht die bidirektionale serielle Kommunikation zwischen zwei Geräten über die RS232-Schnittstelle. Er verfügt über zwei Treiber und zwei Empfänger für gleichzeitiges Senden und Empfangen.
Für welche Anwendungen ist der MAX 3222 CPN besonders geeignet?
Aufgrund seiner Robustheit, Flexibilität bei der Betriebsspannung und hohen Datenraten eignet sich der MAX 3222 CPN hervorragend für industrielle Steuerungen, Embedded-Systeme, Telekommunikationsausrüstung, Medizintechnik und POS-Systeme.
Unterstützt der MAX 3222 CPN verschiedene Logikspannungen?
Ja, der MAX 3222 CPN arbeitet mit einer Betriebsspannung von 3V bis 5.5V. Dies ermöglicht die Kompatibilität mit einer breiten Palette von Mikrocontrollern und Logikfamilien, die bei unterschiedlichen Spannungspegeln arbeiten.
Was bedeutet „2 Treiber / 2 Empfänger“ im Kontext des MAX 3222 CPN?
„2 Treiber / 2 Empfänger“ bedeutet, dass der Chip zwei unabhängige Kanäle zum Senden von Daten (Treiber) und zwei unabhängige Kanäle zum Empfangen von Daten (Empfänger) bereitstellt. Dies ermöglicht eine vollständige Duplex-Kommunikation, bei der Daten gleichzeitig gesendet und empfangen werden können.
Welchen Vorteil bietet die DIL-18-Gehäuseform?
Die DIL-18 (Dual In-line Package) Gehäuseform ist ein traditionelles, robustes Gehäuse, das sich gut für die Durchsteckmontage (Through-Hole) auf Leiterplatten eignet. Es ist einfach zu handhaben, sowohl für manuelle Lötprozesse als auch für automatisierte Bestückungsmaschinen, und bietet eine physische Stabilität.
Wie hoch ist die maximale Datenrate, die der MAX 3222 CPN unterstützt?
Der MAX 3222 CPN unterstützt Datenraten von bis zu 1 Megabit pro Sekunde (Mbps). Dies ist ausreichend für die meisten gängigen seriellen Kommunikationsanforderungen.
Ist der MAX 3222 CPN mit niedrigeren Spannungen als 5V kompatibel?
Ja, der MAX 3222 CPN kann mit Betriebsspannungen zwischen 3V und 5.5V betrieben werden. Dies bedeutet, dass er auch mit 3.3V-Systemen, die in vielen modernen Mikrocontrollern üblich sind, kompatibel ist.
