Höchste Signalintegrität und zuverlässige Trennung für anspruchsvolle Elektronikanwendungen

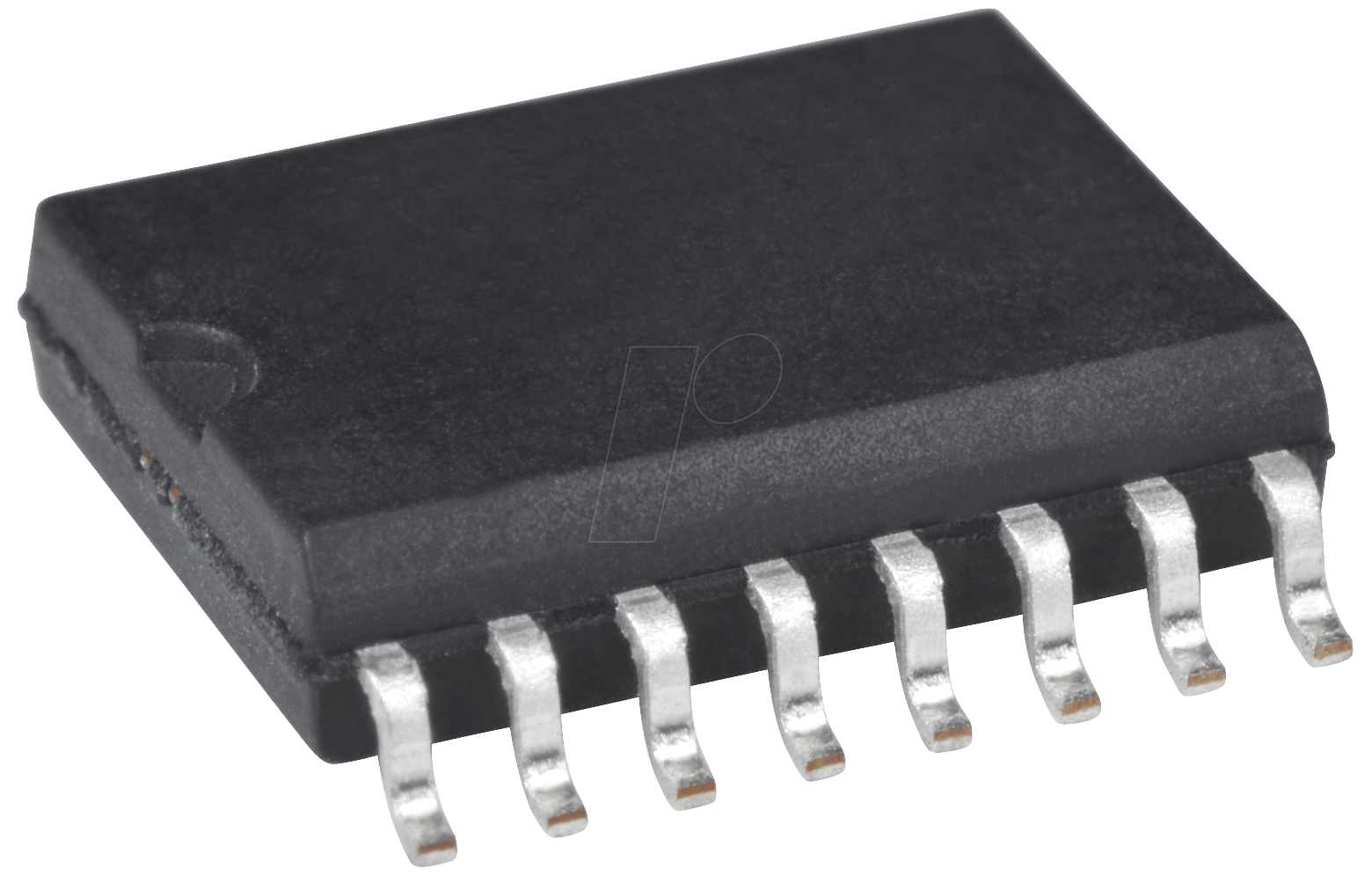

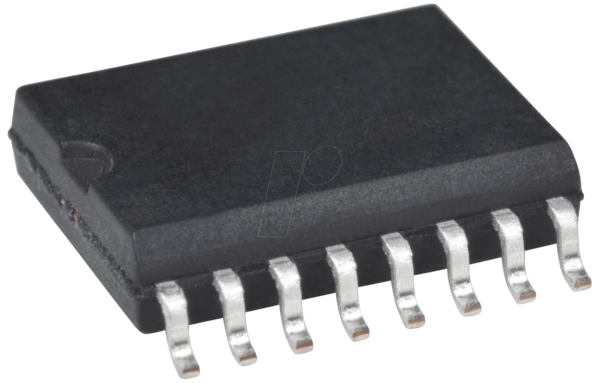

Der ADUM 1400 ARW – ein digitaler Isolator mit vier Kanälen im SO-16 Gehäuse – adressiert direkt das kritische Problem der elektrischen Kopplung und des unerwünschten Datenflusses zwischen unterschiedlichen Potentialebenen in komplexen elektronischen Systemen. Entwickelt für Ingenieure, Systemdesigner und anspruchsvolle Hobbyisten, die höchste Zuverlässigkeit und präzise Signalübertragung in rauen Umgebungen benötigen, übertrifft dieser Isolator herkömmliche optokopplerbasierte Lösungen durch signifikant verbesserte Leistungsparameter, geringeren Stromverbrauch und eine robustere Bauweise.
Herausragende Leistung durch iCoupler® Technologie
Die Kernkompetenz des ADUM 1400 ARW liegt in der proprietären iCoupler® Technologie von Analog Devices. Diese fortschrittliche Transceiver-Architektur ermöglicht eine beispiellose Signalintegrität über galvanische Trennung hinweg. Im Gegensatz zu traditionellen Optokopplern, die auf Licht als Übertragungsmedium angewiesen sind, nutzt die iCoupler® Technologie bidirektionale magnetische Kopplung auf einem integrierten Chip. Dies resultiert in einer drastisch reduzierten Jitter-Rate, höheren Datenübertragungsgeschwindigkeiten und einer deutlich stabileren Performance über einen breiten Temperaturbereich. Die vier unabhängigen Isolationskanäle bieten maximale Flexibilität für komplexe Schaltungsdesigns, bei denen mehrere Signale gleichzeitig und sicher getrennt werden müssen.
Vorteile des ADUM 1400 ARW – Digitaler Isolator, 4-Kanal, SO-16
- Überlegene Signalqualität: Die iCoupler® Technologie minimiert Timing-Fehler und Jitter, was für präzise digitale Kommunikationsprotokolle unerlässlich ist.
- Hohe Zuverlässigkeit: Robuste Konstruktion und optimierte Kennlinien sorgen für eine langfristige und störungsfreie Funktion, auch unter extremen Betriebsbedingungen.
- Energieeffizienz: Deutlich geringerer Stromverbrauch im Vergleich zu optokopplerbasierten Lösungen senkt die Betriebskosten und ermöglicht kompaktere Systemdesigns.
- Erhöhte Sicherheit: Effektive galvanische Trennung schützt empfindliche Komponenten und Bediener vor gefährlichen Spannungsspitzen und Erdungsschleifen.
- Flexibles Design: Vier unabhängige Kanäle erlauben die Trennung mehrerer Datenbusse, Steuerleitungen oder Stromversorgungszweige in einem einzigen Bauteil.
- Kompaktes SO-16 Gehäuse: Ermöglicht eine hohe Integrationsdichte auf der Leiterplatte und unterstützt platzsparende Entwicklungen.
- Breiter Spannungsbereich: Kompatibilität mit einer Vielzahl von Logikpegeln und Versorgungsspannungen erweitert die Einsatzmöglichkeiten erheblich.
Technische Spezifikationen und Anwendungsgebiete
Der ADUM 1400 ARW ist für anspruchsvolle Umgebungen konzipiert, in denen eine zuverlässige und sichere Signalübertragung von entscheidender Bedeutung ist. Die 4-Kanal-Isolation, die durch die iCoupler® Technologie ermöglicht wird, ist ein fundamentaler Vorteil gegenüber Lösungen mit weniger Kanälen. Die isolierten Kanäle können bidirektional konfiguriert werden, was eine hohe Flexibilität in der Anwendung ermöglicht. Dies ist besonders relevant in industriellen Automatisierungssystemen, bei der Datenerfassung in Medizinprodukten, in der Telekommunikationstechnik und in der Stromversorgung, wo die Trennung von Hoch- und Niederspannungsbereichen kritisch ist.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Isolationsspannung (RMS, 1 Minute) | Hohe Isolationsfestigkeit (typischerweise 2,5 kV RMS für 1 Minute) zur Gewährleistung der elektrischen Sicherheit und zum Schutz vor transienten Überspannungen. |
| Anzahl der Kanäle | 4 unabhängige, isolierte Kanäle für maximale Designflexibilität und die Trennung mehrerer Signalpfade. |
| Übertragungsrate | Hohe Datenraten (oft bis zu 100 Mbps oder mehr, je nach spezifischer Variante und Anwendung) für moderne digitale Schnittstellen. |
| Propagation Delay | Sehr geringe und konsistente Ausbreitungsverzögerung über alle Kanäle hinweg, entscheidend für synchronisierte Datenübertragung. |
| Stromverbrauch | Minimaler Stromverbrauch pro Kanal, was zu einer verbesserten Energieeffizienz des Gesamtsystems führt. |
| Gehäuseformfaktor | SO-16 (Wide Body), ein Standard-SMD-Gehäuse, das eine hohe Packungsdichte auf der Leiterplatte ermöglicht und die Montage durch Standard-SMT-Prozesse unterstützt. |
| Betriebstemperaturbereich | Ausgelegt für einen breiten industriellen Temperaturbereich (oft -40°C bis +125°C), was Zuverlässigkeit in anspruchsvollen Umgebungen sicherstellt. |
| Immun gegen Magnetfelder | Der iCoupler®-Ansatz ist inhärent immun gegen die meisten externen Magnetfelder, im Gegensatz zu einigen anderen Kopplungsarten. |
Sicherheitsaspekte und Compliance
Die galvanische Trennung, die der ADUM 1400 ARW bietet, ist ein Kernstück für die Einhaltung von Sicherheitsstandards in vielen Elektronikbereichen. Erleichtert die Konformität mit Richtlinien wie IEC 60950, IEC 61010 oder UL-Standards, indem er eine zuverlässige Barriere zwischen unterschiedlichen Spannungsdomänen schafft. Dies schützt nicht nur vor direkter Berührung, sondern verhindert auch die Ausbreitung von Fehlern und Störungen über die Systemgrenzen hinweg, was die Gesamtsicherheit und Zuverlässigkeit des Produkts erhöht. Die Verwendung des ADUM 1400 ARW in sicherheitskritischen Anwendungen unterstreicht die Bedeutung einer qualitativ hochwertigen Isolationslösung.
Anwendungsbeispiele im Detail
In der industriellen Automatisierung wird der ADUM 1400 ARW typischerweise eingesetzt, um SPS-Systeme (Speicherprogrammierbare Steuerungen) von Feldgeräten zu entkoppeln. Dies schützt die teure Steuerungselektronik vor Überspannungen, die von Motoren, Sensoren oder Aktoren erzeugt werden. Ebenso wird er in medizinischen Geräten verwendet, um den Patienten vor gefährlichen elektrischen Ableitströmen zu schützen, indem die Mess- und Schnittstellenschaltungen vom Netzteil und der Hauptplatine isoliert werden. Im Bereich der Stromversorgung, insbesondere bei Schaltnetzteilen und Wechselrichtern, ermöglicht der ADUM 1400 ARW die sichere Übertragung von Steuersignalen zwischen der Niederspannungsseite und der Hochspannungsseite, was für die Regelung und den Schutz unerlässlich ist. Auch in der Datenkommunikation, wie z.B. bei der Isolierung von Ethernet-PHYs oder seriellen Schnittstellen (RS-232, RS-485), gewährleistet er eine störungsfreie Datenübertragung und verhindert Erdschleifen, die die Signalqualität beeinträchtigen könnten.
Erweiterte Einsatzmöglichkeiten durch Vielseitigkeit
Die Fähigkeit, alle vier Kanäle als unidirektionale oder als Teil von bidirektionalen Kommunikationspfaden zu konfigurieren, macht den ADUM 1400 ARW zu einem extrem vielseitigen Baustein. Dies ist besonders vorteilhaft in Systemen mit komplexen Datenflüssen, wo sowohl das Senden als auch das Empfangen von Daten über isolierte Kanäle erfolgen muss. Die niedrige EMV-Abstrahlung der iCoupler® Technologie trägt zusätzlich zur Einhaltung strenger elektromagnetischer Verträglichkeitsnormen bei, ein entscheidender Faktor in vielen modernen Elektronikprodukten.
FAQ – Häufig gestellte Fragen zu ADUM 1400 ARW – Digitaler Isolator, 4-Kanal, SO-16
Was ist der Hauptvorteil der iCoupler® Technologie gegenüber Optokopplern?
Die iCoupler® Technologie von Analog Devices nutzt magnetische Kopplung auf einem integrierten Chip anstelle von Licht. Dies führt zu einer überlegenen Leistung, einschließlich höherer Datenraten, geringerer Jitter-Rate, geringerem Stromverbrauch und besserer Zuverlässigkeit über einen breiteren Temperaturbereich, was sie zu einer überlegenen Wahl gegenüber herkömmlichen Optokopplern macht.
In welchen Anwendungen ist der ADUM 1400 ARW besonders nützlich?
Der ADUM 1400 ARW ist ideal für Anwendungen, die eine robuste elektrische Trennung und hohe Signalintegrität erfordern, wie z.B. industrielle Automatisierung, Stromversorgungen, medizinische Geräte, Telekommunikationsinfrastruktur und Messgeräte, bei denen die Sicherheit und Zuverlässigkeit der Signalübertragung von größter Bedeutung sind.
Wie beeinflusst die Anzahl der Kanäle die Designflexibilität?
Mit vier unabhängigen Isolationskanälen bietet der ADUM 1400 ARW eine hohe Flexibilität. Dies ermöglicht die Trennung mehrerer Datenbusse, Steuersignale oder Stromversorgungszweige gleichzeitig in einem einzigen Bauteil, was zu kompakteren und effizienteren Schaltungsdesigns führt.
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass keine elektrische Verbindung zwischen zwei Schaltungsteilen besteht, wodurch ein direkter Stromfluss verhindert wird. Dies ist entscheidend, um empfindliche Komponenten vor Überspannungen zu schützen, Erdungsschleifen zu verhindern, die Signalqualität zu verbessern und die Sicherheit von Personen zu gewährleisten.
Ist der ADUM 1400 ARW für raue Umgebungsbedingungen geeignet?
Ja, der ADUM 1400 ARW ist für den Einsatz in industriellen Umgebungen konzipiert und verfügt über einen breiten Betriebstemperaturbereich sowie eine hohe Beständigkeit gegen Spannungsspitzen und andere elektrische Störungen, was ihn für raue Bedingungen geeignet macht.
Welche Datenraten unterstützt der ADUM 1400 ARW typischerweise?
Die spezifischen Datenraten variieren je nach exakter Modellnummer, aber der ADUM 1400 ARW unterstützt typischerweise hohe digitale Datenübertragungsgeschwindigkeiten von bis zu 100 Mbps oder mehr, was für moderne Kommunikationsschnittstellen ausreichend ist.
Wie hilft der ADUM 1400 ARW bei der Einhaltung von Sicherheitsstandards?
Durch die Bereitstellung einer zuverlässigen galvanischen Trennung hilft der ADUM 1400 ARW Entwicklern, die Anforderungen an Sicherheitsstandards wie IEC 60950 und IEC 61010 zu erfüllen, indem er eine sichere Barriere zwischen gefährlichen und ungefährlichen Spannungsbereichen schafft.
