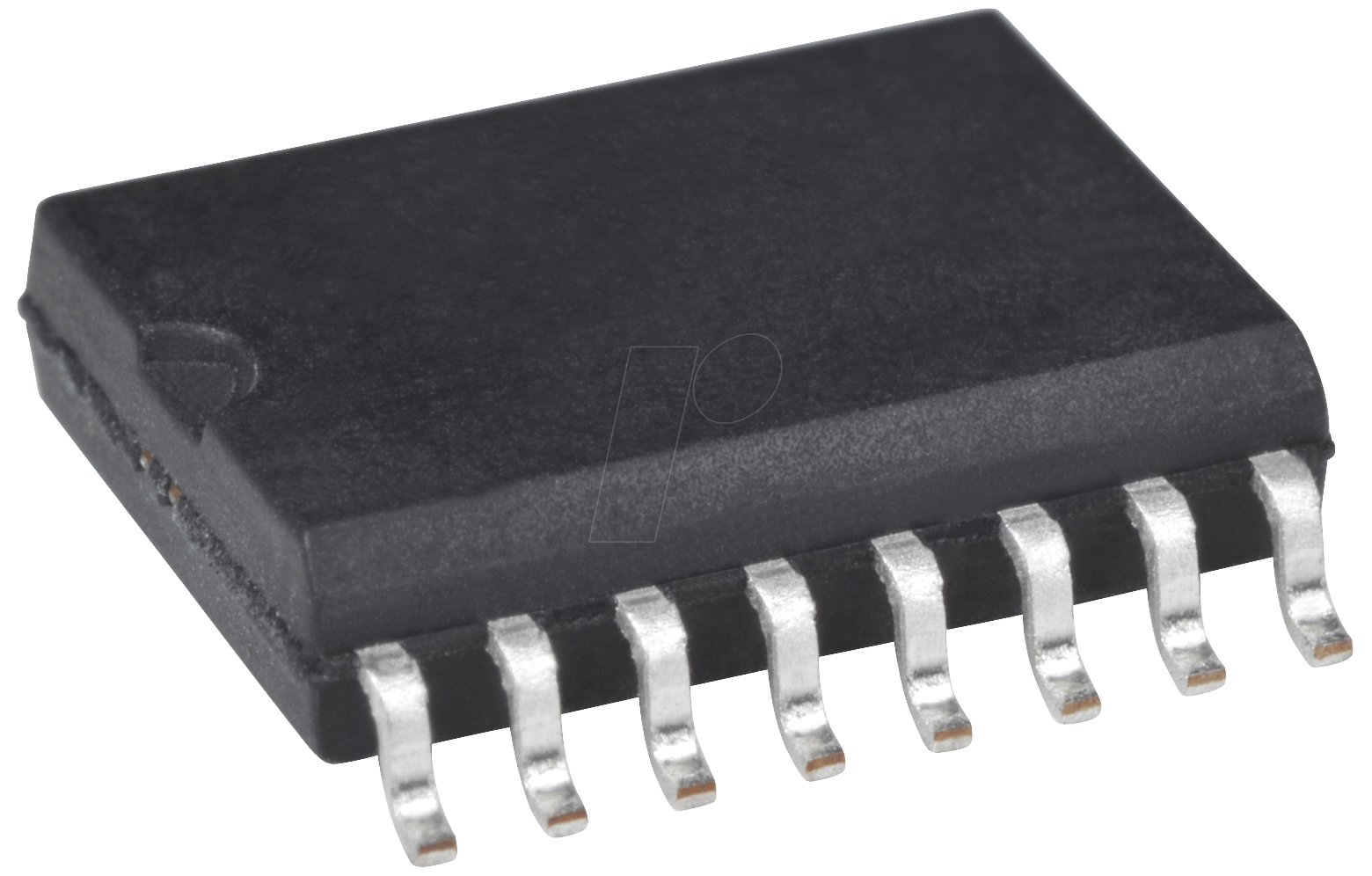

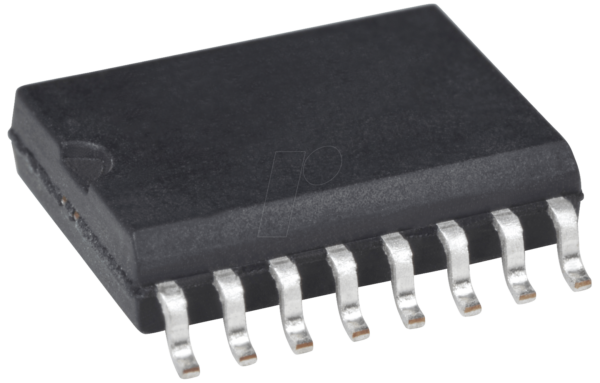

ADUM 1300 ARWZ: Robuste 3-Kanal-Digitalisolierung für anspruchsvolle industrielle Anwendungen
Der ADUM 1300 ARWZ – Digitaler Isolator, 3-Kanal, SO-16W ist die optimale Lösung zur galvanischen Trennung von digitalen Signalen in komplexen elektronischen Systemen. Entwickelt für Ingenieure und Techniker, die höchste Zuverlässigkeit und Signalintegrität in rauen Umgebungen benötigen, eliminiert dieser Isolator effektiv Erdschleifen, Überspannungen und elektromagnetische Störungen, die die Leistung und Langlebigkeit von Schaltungen beeinträchtigen können.
Grundlagen der Signalentkopplung mit dem ADUM 1300 ARWZ
In modernen elektronischen Systemen, insbesondere in industriellen Steuerungen, Automatisierungstechnik und Telekommunikationsinfrastrukturen, ist die klare Trennung von unterschiedlichen Potentialbereichen unerlässlich. Der ADUM 1300 ARWZ nutzt die bewährte iCoupler®-Technologie von Analog Devices, um eine hochperformante digitale Isolation zu gewährleisten. Diese Technologie ermöglicht die Übertragung von digitalen Signalen über eine isolierende Barriere hinweg, ohne die Notwendigkeit von Optokopplern, die Nachteile wie begrenzte Lebensdauer und langsame Ansprechzeiten aufweisen können. Mit drei unabhängigen isolierten Kanälen bietet der ADUM 1300 ARWZ eine flexible und effiziente Möglichkeit, mehrere Datenleitungen gleichzeitig zu entkoppeln. Dies ist entscheidend, um unerwünschte Stromflüsse zu verhindern, die zu Datenkorruption oder sogar zur Zerstörung empfindlicher Komponenten führen können. Die integrierte Lösung vereinfacht das Schaltungsdesign erheblich und reduziert gleichzeitig die Stückliste und den Platzbedarf auf der Leiterplatte.
Vorteile der ADUM 1300 ARWZ iCoupler®-Technologie
- Hohe Störfestigkeit: Die iCoupler®-Technologie bietet eine überlegene Immunität gegenüber externen elektromagnetischen Feldern und Spannungsspitzen, was zu einer stabilen und zuverlässigen Signalübertragung führt, selbst unter anspruchsvollen Betriebsbedingungen.
- Schnelle Datenraten: Im Gegensatz zu herkömmlichen Optokopplern ermöglicht die ADUM 1300 ARWZ-Architektur hohe Datenübertragungsgeschwindigkeiten, was für moderne digitale Schnittstellen und schnelle Datenerfassungssysteme unerlässlich ist.
- Geringer Stromverbrauch: Die digitale Isolationsarchitektur ist auf Energieeffizienz optimiert, was zu einem reduzierten Energiebedarf des Gesamtsystems beiträgt und somit ideal für batteriebetriebene oder energiebewusste Anwendungen ist.
- Lange Lebensdauer und Zuverlässigkeit: Durch den Verzicht auf mechanische oder organische Komponenten, die anfällig für Alterung sind, bietet der ADUM 1300 ARWZ eine außergewöhnliche Betriebslebensdauer und eine konstant hohe Leistungsfähigkeit über Jahre hinweg.
- Kompakte Bauform: Die Integration von drei Isolationskanälen in ein einziges SO-16W-Gehäuse reduziert den Platzbedarf auf der Leiterplatte erheblich und ermöglicht kompaktere Systemdesigns.
- Hohe Spannungsfestigkeit: Der ADUM 1300 ARWZ ist für eine Vielzahl von Isolationsspannungen ausgelegt, was ihn für eine breite Palette von industriellen und kommerziellen Anwendungen sicher macht.
Anwendungsbereiche und technische Spezifikationen
Der ADUM 1300 ARWZ ist prädestiniert für den Einsatz in Bereichen, in denen elektrische Isolation kritisch ist. Dazu gehören industrielle Automatisierungssysteme, wie speicherprogrammierbare Steuerungen (SPS), Motorsteuerungen und Sensornetzwerke, bei denen hohe Spannungen und elektrische Störungen allgegenwärtig sind. In der Medizintechnik ist die sichere Trennung von Patientendaten und Steuerungselektronik von entscheidender Bedeutung, um die Sicherheit von Patienten und Personal zu gewährleisten. Auch in der Telekommunikation, bei der Isolierung von Netzwerkgeräten und der Vermeidung von Erdschleifen, sowie in der Stromversorgungstechnik, zur sicheren Anbindung von Steuerkreisen an Hochspannungssysteme, spielt der ADUM 1300 ARWZ seine Stärken aus. Die Fähigkeit, drei unabhängige digitale Signale mit geringem Jitter und hoher Stabilität zu übertragen, macht ihn zur idealen Wahl für Bussysteme, die eine redundante oder parallele Datenübertragung erfordern.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | ADUM 1300 ARWZ – Digitaler Isolator, 3-Kanal, SO-16W |
| Isolationstechnologie | Analog Devices iCoupler® Technologie basierend auf hochintegrierten Silizium-Isolatoren |
| Kanäle | 3 unabhängige bidirektionale oder unidirektionale digitale Isolationskanäle |
| Gehäuse | SO-16W (Wide Body SOIC) – Bietet erhöhte Kriech- und Luftstrecken für verbesserte Isolation |
| Betriebsspannung (Versorgung) | Typischerweise 2.7 V bis 5.5 V pro Seite der Isolationsbarriere, abhängig von den spezifischen Modellvarianten und Anforderungen. Detaillierte Angaben im Datenblatt. |
| Datenrate | Bis zu 90 Mbps (typisch) – Ermöglicht die Verarbeitung schneller digitaler Signale ohne Engpässe. |
| Isolationsspannung (Visol) | 6 kV Peak, 4.8 kV rms für 1 Minute (gemäß UL 1577) – Bietet signifikanten Schutz gegen hohe Spannungsspitzen. |
| Temperaturbereich | -40°C bis +125°C (Industriestandard) – Gewährleistet zuverlässigen Betrieb in extremen Umgebungsbedingungen. |
| Signalintegrität | Geringe Ausbreitungsverzögerung (Propagation Delay) und Jitter – Wichtig für zeitkritische Anwendungen und Präzisionsmesstechnik. |
| EMV-Eigenschaften | Hohe Gleichtakt-Störfestigkeit (CMTI) – Reduziert die Anfälligkeit für Gleichtaktstörungen, die bei industriellen Umgebungen häufig auftreten. |
Erweiterte Funktionalität und Designüberlegungen
Die Implementierung des ADUM 1300 ARWZ in ein Systemdesign erfordert die sorgfältige Betrachtung mehrerer Aspekte, um die volle Leistungsfähigkeit zu entfalten. Die Stromversorgung der beiden Seiten der Isolationsbarriere sollte stabil und rauscharm sein, um die Signalintegrität nicht zu beeinträchtigen. Die Verwendung von Entkopplungskondensatoren nahe der Versorgungsstifte ist unerlässlich, um schnelle Übergänge während der Signalübertragung zu glätten. Die drei Kanäle des ADUM 1300 ARWZ können entweder als unidirektionale Kanäle für die Übertragung von Signalen in eine Richtung oder als bidirektionale Kanäle konfiguriert werden, was eine bemerkenswerte Flexibilität im Schaltungsdesign ermöglicht. Bei der Verwendung als bidirektionale Kanäle ist die Synchronisation der Signalrichtungen kritisch und wird oft durch zusätzliche Steuerlogik auf den jeweiligen Seiten der Isolationsbarriere realisiert. Das SO-16W-Gehäuse mit seiner erweiterten Pin-Leiste und dem breiteren Gehäuse ist bewusst so gewählt, um die geltenden Sicherheitsstandards für erhöhte Kriech- und Luftstrecken zu erfüllen. Dies ist besonders wichtig in Anwendungen, die hohen Spannungen ausgesetzt sind oder in Umgebungen mit erhöhter Staub- oder Feuchtigkeitsbelastung betrieben werden.
Häufig gestellte Fragen zu ADUM 1300 ARWZ – Digitaler Isolator, 3-Kanal, SO-16W
Was ist der Hauptvorteil der ADUM 1300 ARWZ gegenüber Optokopplern?
Der Hauptvorteil liegt in der überlegenen Leistung und Zuverlässigkeit. Die ADUM 1300 ARWZ nutzt die iCoupler®-Technologie, die höhere Datenraten, geringeren Stromverbrauch, längere Lebensdauer und eine bessere Immunität gegenüber Temperaturschwankungen und Alterung bietet als herkömmliche Optokoppler.
Ist der ADUM 1300 ARWZ für den Einsatz in industriellen Umgebungen mit starken elektromagnetischen Störungen geeignet?
Ja, absolut. Der ADUM 1300 ARWZ wurde speziell für anspruchsvolle industrielle Umgebungen entwickelt. Seine hohe Gleichtakt-Störfestigkeit (CMTI) und die robuste digitale Isolationstechnologie gewährleisten eine zuverlässige Signalübertragung auch in Anwesenheit starker elektromagnetischer Felder.
Wie werden die drei Kanäle des ADUM 1300 ARWZ konfiguriert?
Die drei Kanäle können entweder als unabhängige unidirektionale Kanäle konfiguriert werden, um Signale in eine Richtung zu übertragen, oder als bidirektionale Kanäle. Die Konfiguration hängt von den spezifischen Anforderungen der Anwendung ab und wird durch die externe Beschaltung und Steuerungsimplementierung bestimmt.
Welche Spannungsbereiche können mit dem ADUM 1300 ARWZ isoliert werden?
Der ADUM 1300 ARWZ bietet eine Spitzenisolationsspannung von 6 kV Peak und 4.8 kV rms für 1 Minute (gemäß UL 1577). Die Betriebsspannungen der beiden Seiten der Isolationsbarriere liegen typischerweise im Bereich von 2.7 V bis 5.5 V, abhängig von der spezifischen Modellvariante. Dies ermöglicht die sichere Trennung von verschiedenen Spannungsdomänen.
Kann der ADUM 1300 ARWZ mit unterschiedlichen Logikpegeln auf beiden Seiten der Isolationsbarriere betrieben werden?
Ja, die ADUM 1300 ARWZ-Familie ist darauf ausgelegt, mit unterschiedlichen Logikpegeln auf den isolierten Seiten zu arbeiten, solange die jeweiligen Versorgungsspannungen im zulässigen Bereich liegen. Dies ermöglicht die einfache Integration in Systeme mit unterschiedlichen digitalen Schnittstellen.
Welche Art von Leiterplattenmaterialien sind für die beste Leistung des ADUM 1300 ARWZ empfohlen?
Für optimale Leistung und Zuverlässigkeit, insbesondere in Bezug auf die Spannungsfestigkeit und thermische Eigenschaften, werden Standard-FR-4-Leiterplattenmaterialien, wie sie in der Industrie üblich sind, empfohlen. Bei sehr hohen Spannungsanforderungen oder besonderen Umgebungsbedingungen können jedoch spezialisierte Materialien in Betracht gezogen werden. Die Einhaltung der im Datenblatt spezifizierten Leiterbahnbreiten und Abstände ist entscheidend.
Ist der ADUM 1300 ARWZ für Hochfrequenzanwendungen geeignet?
Ja, der ADUM 1300 ARWZ unterstützt Datenraten von bis zu 90 Mbps (typisch), was ihn für viele Hochfrequenzanwendungen im digitalen Bereich geeignet macht. Die hohe Bandbreite und die geringen Verzögerungen tragen zur Signalintegrität bei höheren Frequenzen bei.
