ADUC 812 BSZ – MicroConverter® A/D-Wandler: Präzision und Vielseitigkeit für anspruchsvolle Projekte
Sie suchen eine hochintegrierte Lösung für die Digitalisierung analoger Signale in Ihren industriellen Steuerungs-, Mess- oder Automatisierungssystemen? Der ADUC 812 BSZ – MicroConverter® A/D-Wandler mit seiner 12-Bit Auflösung und 8 analogen Eingangskanälen bietet eine herausragende Kombination aus Präzision, Funktionalität und Platzersparnis, ideal für Ingenieure und Entwickler, die maximale Leistung auf kleinstem Raum benötigen.
Warum der ADUC 812 BSZ die überlegene Wahl ist
Im Vergleich zu herkömmlichen A/D-Wandlerlösungen, die oft zusätzliche Komponenten wie Mikrocontroller, Spannungsreferenzen und Schnittstellenschaltungen erfordern, integriert der ADUC 812 BSZ diese Funktionalitäten in einem einzigen, kompakten Bauteil. Dies reduziert nicht nur die Stücklistenkosten und den Platzbedarf auf der Platine, sondern minimiert auch potenzielle Fehlerquellen durch reduzierte Verdrahtung und Designkomplexität. Die fortschrittliche Architektur des MicroConverter® ermöglicht eine einfache Anbindung und Steuerung, was die Entwicklungszeit signifikant verkürzt und die Zuverlässigkeit Ihrer Systeme erhöht.
Herausragende Merkmale und Vorteile des ADUC 812 BSZ
- Hohe Präzision: Mit einer 12-Bit Auflösung ermöglicht der ADUC 812 BSZ eine feine Diskretisierung analoger Signale und liefert somit präzise digitale Messwerte, die für anspruchsvolle Anwendungen unerlässlich sind.
- 8 analoge Kanäle: Die Fähigkeit, bis zu acht unterschiedliche analoge Signale gleichzeitig zu erfassen, macht diesen A/D-Wandler extrem vielseitig und ideal für Systeme mit mehreren Messpunkten.
- Integrierter Mikrocontroller: Der integrierte Hochleistungs-Mikrocontroller vereinfacht die Signalverarbeitung und ermöglicht die Steuerung komplexer Algorithmen direkt auf dem Chip. Dies reduziert die Notwendigkeit eines externen Prozessors und spart wertvollen Platz auf der Leiterplatte.
- Vielfältige Schnittstellen: Der ADUC 812 BSZ verfügt über flexible digitale Schnittstellen, die eine einfache Integration in bestehende Systeme und Kommunikationsprotokolle ermöglichen.
- Energieeffizienz: Optimiert für geringen Stromverbrauch, eignet sich der ADUC 812 BSZ hervorragend für batteriebetriebene oder energiebewusste Anwendungen, ohne Kompromisse bei der Leistung einzugehen.

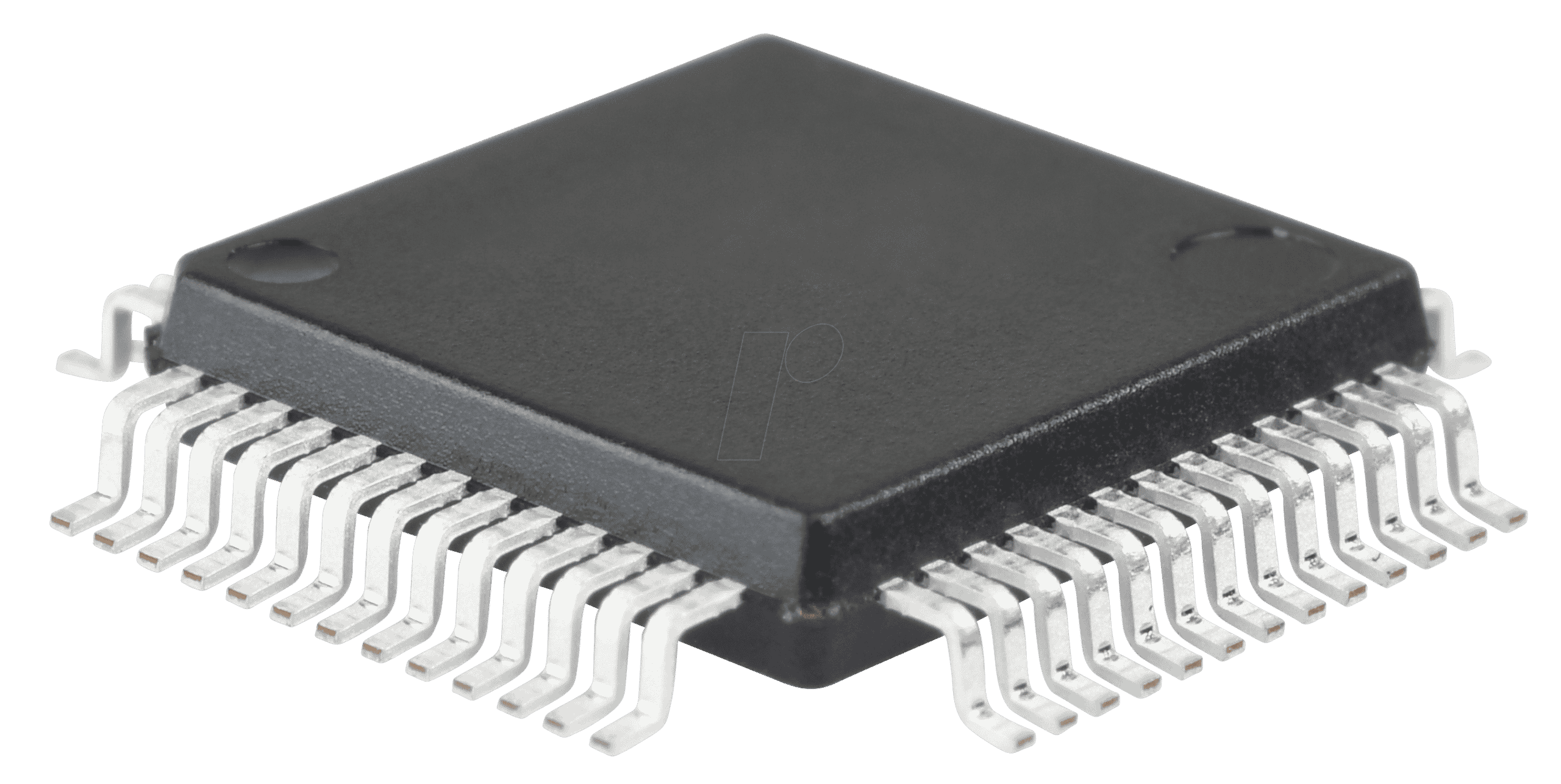

- Robuste Bauweise: Entwickelt für den Einsatz in rauen Umgebungen, bietet der MQFP-52 (Metric Quad Flat Pack) eine zuverlässige und langlebige Lösung für industrielle Anwendungen.
Technische Spezifikationen im Detail
Der ADUC 812 BSZ repräsentiert die nächste Generation integrierter Analog-Digital-Wandler. Er kombiniert einen 12-Bit Analog-Digital-Wandler mit einem leistungsstarken 8-Bit Mikrocontroller, der auf der ADuC8xx Familie von Analog Devices basiert. Dieser All-in-One-Ansatz minimiert die Notwendigkeit externer Komponenten und vereinfacht das Design von eingebetteten Systemen. Die analoge Eingangsstufe ist für eine breite Palette von Sensortypen optimiert und bietet eine programmierbare Eingangsbereicheinstellung, was die Flexibilität bei der Anbindung verschiedenster analoger Quellen erhöht. Die hohe Abtastrate in Verbindung mit der 12-Bit Auflösung gewährleistet die Erfassung auch schneller Signaländerungen mit hoher Detailtreue.
Der integrierte Mikrocontroller verfügt über reichlich Programmspeicher (Flash) und Datenspeicher (RAM), um komplexe Verarbeitungsaufgaben, Algorithmen und Datenspeicherung direkt auf dem Chip zu ermöglichen. Die I/O-Schnittstellen des Mikrocontrollers können flexibel konfiguriert werden, um serielle Kommunikation (z.B. SPI, I2C), parallele Busse oder allgemeine digitale Ein-/Ausgänge für die Steuerung externer Peripheriegeräte zu realisieren. Eine integrierte Spannungsreferenz mit hoher Genauigkeit sorgt für konsistente Wandlungsraten über verschiedene Betriebsbedingungen hinweg. Die niedrige Stromaufnahme im aktiven Modus sowie verschiedene Stromsparmodi machen den ADUC 812 BSZ zur idealen Wahl für tragbare und energieeffiziente Geräte.
Anwendungsgebiete für den ADUC 812 BSZ
Der ADUC 812 BSZ ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen in diversen Branchen:
- Industrielle Automatisierung und Steuerung: Überwachung von Prozessparametern wie Temperatur, Druck, Durchfluss und Füllstand, Steuerung von Motoren und Aktuatoren, Datenerfassung in Fertigungsanlagen.
- Medizintechnik: Signalverarbeitung für medizinische Diagnosegeräte, Patientenüberwachungssysteme, präzise Messung physiologischer Signale.
- Messtechnik: Entwicklung von hochpräzisen Messinstrumenten, Datenloggern, Test- und Kalibriergeräten.
- Automobilindustrie: Datenerfassung für Motorsteuerung, Fahrassistenzsysteme, Bordelektronik und Sensordatenverarbeitung.
- Verbraucherelektronik: Integration in hochentwickelte Geräte, die präzise analoge Signalerfassung und digitale Signalverarbeitung erfordern.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| A/D-Wandler Auflösung | 12-Bit |
| Anzahl analoger Kanäle | 8 |
| Integrierter Mikrocontroller | Ja (ADuC8xx Familie) |
| Gehäuse | MQFP-52 |
| Signal-Rausch-Verhältnis (SNR) | Typisch besser als 70 dB, abhängig von der Anwendung und externen Komponenten. Gewährleistet hohe Signalintegrität auch bei schwachen Eingangssignalen. |
| Eingangsbereiche | Programmierbar, ermöglicht Anpassung an verschiedene Sensortypen und Signalpegel. Bietet Flexibilität für vielfältige Messaufgaben. |
| Integrierte Spannungsreferenz | Hochpräzise Referenz für konsistente und zuverlässige Wandlungsergebnisse. Reduziert externe Komponenten und Systemkomplexität. |
| Programmspeicher (Flash) | Ausreichend für komplexe Embedded-Applikationen und Algorithmen. Ermöglicht flexible Firmware-Entwicklung und Updates. |
| Datenspeicher (RAM) | Kapazität zur Pufferung von Messdaten und zur Unterstützung von Datenverarbeitungsprozessen auf dem Chip. |
| Betriebstemperaturbereich | Speziell für industrielle Umgebungen konzipiert, um zuverlässigen Betrieb auch unter extremen Bedingungen zu gewährleisten. (Genauere Angaben je nach spezifischem Derivat) |
FAQ – Häufig gestellte Fragen zu ADUC 812 BSZ – MicroConverter® A/D-Wandler, 12-bit, 8-Kanal, MQFP-52
Ist der ADUC 812 BSZ für Anfänger geeignet?
Der ADUC 812 BSZ ist ein hochentwickelter Baustein, der eine Integration von Mikrocontroller und A/D-Wandler bietet. Während er für erfahrene Ingenieure und Entwickler, die mit Mikrocontrollern und Analogsignalverarbeitung vertraut sind, einfach zu integrieren ist, erfordert er ein gewisses technisches Verständnis. Analog Devices stellt umfassende Dokumentationen und Entwicklungswerkzeuge zur Verfügung, die den Einstieg erleichtern.
Welche Arten von analogen Signalen kann der ADUC 812 BSZ verarbeiten?
Der ADUC 812 BSZ kann eine breite Palette von analogen Signalen verarbeiten, darunter Spannungen, die von verschiedenen Sensoren wie Thermoelementen, Dehnungsmessstreifen, Potentiometern und anderen analogen Signalquellen stammen. Die programmierbaren Eingangsbereiche ermöglichen die Anpassung an unterschiedliche Signalpegel.
Benötige ich zusätzliche externe Komponenten für den Betrieb des ADUC 812 BSZ?
Der Kernvorteil des ADUC 812 BSZ ist seine hohe Integration. Viele Komponenten wie ein Mikrocontroller, eine Spannungsreferenz und grundlegende Schnittstellen sind bereits integriert. Je nach spezifischer Anwendung und Anforderungen können jedoch externe Komponenten wie Filter, Pegelwandler oder zusätzliche Peripheriegeräte erforderlich sein.
Wie hoch ist die maximale Abtastrate des ADUC 812 BSZ?
Die maximale Abtastrate hängt von verschiedenen Faktoren ab, einschließlich der Konfiguration des Mikrocontrollers und der gewählten Wandlungszeit. Die Datenblätter von Analog Devices liefern detaillierte Informationen zu den maximal erreichbaren Abtastraten unter verschiedenen Betriebsbedingungen.
Welche Programmiersprachen und Entwicklungsumgebungen werden für den ADUC 812 BSZ empfohlen?
Für die Programmierung des integrierten Mikrocontrollers werden in der Regel C oder Assembler verwendet. Analog Devices bietet oft proprietäre Entwicklungsumgebungen (IDEs) und Compiler, die speziell für ihre Mikrocontroller-Familien optimiert sind und den Entwicklungsprozess erleichtern.
Ist der ADUC 812 BSZ für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die Eignung für sicherheitskritische Anwendungen hängt von der spezifischen Norm (z.B. IEC 61508) und den erforderlichen Sicherheitsintegritätsleveln (SIL) ab. Während der ADUC 812 BSZ selbst über fortschrittliche Funktionen verfügt, muss die gesamte Systemarchitektur und die Entwicklungspraxis die jeweiligen Sicherheitsanforderungen erfüllen. Die Dokumentation von Analog Devices enthält oft Hinweise zur Berücksichtigung solcher Aspekte.
Bietet der ADUC 812 BSZ auch digitale Ausgangsschnittstellen zur Steuerung externer Geräte?
Ja, der integrierte Mikrocontroller des ADUC 812 BSZ verfügt über flexible digitale Ein- und Ausgangspins (GPIOs), die zur Steuerung externer Geräte wie Relais, LEDs, Displays oder anderer digital gesteuerter Komponenten konfiguriert werden können. Darüber hinaus unterstützt er gängige serielle Kommunikationsprotokolle.
