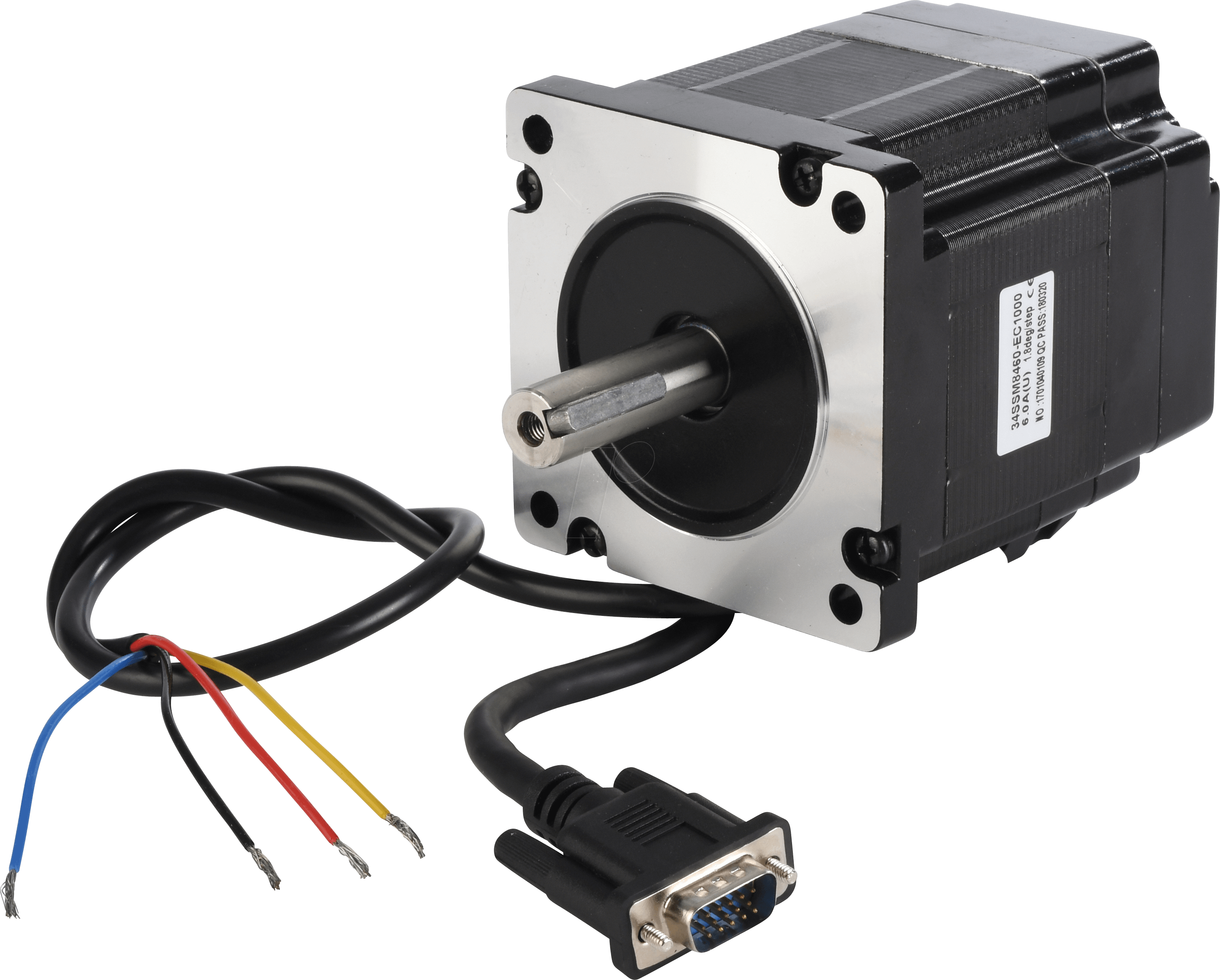

ACT 34SSM9460EC – Präzision und Leistung im Closed-Loop-Betrieb
Wenn Ihre Anwendung höchste Präzision, unerschütterliche Zuverlässigkeit und eine optimierte Effizienz erfordert, dann ist der ACT 34SSM9460EC Closed-Loop-Schrittmotor die definitive Lösung. Entwickelt für anspruchsvolle industrielle Automatisierung, CNC-Bearbeitung, Robotik und präzise Positionieraufgaben, eliminiert dieser Motor die klassischen Nachteile von Open-Loop-Systemen wie Schrittverlusten und Positionsdrifts, selbst unter Last oder bei dynamischen Bewegungen. Ideal für Ingenieure, Automatisierungstechniker und Fertigungsbetriebe, die keine Kompromisse bei der Genauigkeit eingehen können.
Überragende Genauigkeit durch Closed-Loop-Technologie
Herkömmliche Schrittmotoren arbeiten im Open-Loop-Modus. Dies bedeutet, dass sie Befehle senden, aber keine Rückmeldung erhalten, ob diese Befehle korrekt ausgeführt wurden. Bei unerwarteten Lastspitzen, mechanischen Störungen oder Beschleunigungs-/Verzögerungsphasen kann es zu Schrittverlusten kommen, was die Genauigkeit der Positionierung beeinträchtigt. Der ACT 34SSM9460EC integriert fortschrittliche Closed-Loop-Technologie. Ein integrierter Encoder liefert kontinuierlich Echtzeit-Feedback über die tatsächliche Motorposition. Ein dedizierter Controller vergleicht diese Rückmeldung mit dem Sollwert. Sollten Abweichungen auftreten, korrigiert der Controller die Motoransteuerung sofort. Dies garantiert eine beispiellose Positionsgenauigkeit und eliminiert praktisch jeglichen Schrittverlust, selbst unter den anspruchsvollsten Betriebsbedingungen. Diese überlegene Leistungsfähigkeit macht ihn zur idealen Wahl, wenn präzise Bewegungsführung kritisch ist, und hebt ihn deutlich von einfacheren Open-Loop-Alternativen ab.
Leistungsstarke Spezifikationen für anspruchsvollste Anwendungen
Der ACT 34SSM9460EC NEMA 34 Schrittmotor ist mit einer Auflösung von 1,8° pro Schritt konzipiert, was eine feine und präzise Steuerung der Winkelbewegung ermöglicht. Mit einem beeindruckenden Strom von 6 Ampere pro Phase und einer niedrigen Nennspannung von 1,98 V bietet dieser Motor ein hohes Drehmoment und die notwendige Leistung, um auch schwere Lasten dynamisch zu bewegen und zu positionieren. Diese Kombination aus hoher Stromstärke und niedriger Spannung ermöglicht eine effiziente Energieumwandlung und minimiert gleichzeitig die Wärmeentwicklung, was für den Dauerbetrieb in industriellen Umgebungen entscheidend ist. Die NEMA 34 Baugröße verspricht zudem eine robuste mechanische Konstruktion und gute Kompatibilität mit einer Vielzahl von Montagesystemen und Getrieben.
Technische Details und Konstruktionsmerkmale
Die Konstruktion des ACT 34SSM9460EC vereint robuste Mechanik mit hochentwickelter Elektronik. Das Gehäuse ist so konzipiert, dass es die internen Komponenten schützt und eine effektive Wärmeableitung unterstützt, um Überhitzung zu vermeiden und die Lebensdauer des Motors zu maximieren. Die hochwertigen Lager sorgen für einen reibungslosen Lauf und minimieren Verschleiß. Die Wicklungen sind für Langlebigkeit und Effizienz optimiert.
Vorteile des ACT 34SSM9460EC im Überblick
- Eliminierung von Schrittverlusten: Durch die Closed-Loop-Regelung wird die exakte Positionierung jederzeit gewährleistet, unabhängig von Laständerungen oder dynamischen Bewegungen.
- Hohe Präzision und Wiederholgenauigkeit: Ideal für Anwendungen, die feinste Verfahrwege und eine extrem hohe Positionskonsistenz erfordern.
- Optimierte Effizienz: Die fortschrittliche Technologie minimiert Energieverluste und reduziert die Betriebstemperatur im Vergleich zu weniger ausgereiften Systemen.
- Verbesserte Dynamik: Ermöglicht schnellere Beschleunigungs- und Verzögerungsraten, ohne die Positionskontrolle zu beeinträchtigen.
- Robustheit und Zuverlässigkeit: Gebaut für den anspruchsvollen Dauereinsatz in industriellen Umgebungen.
- Integration von Encoder: Bietet sofortige und zuverlässige Positionsrückmeldung für präzise Steuerungssysteme.
- Hohes Drehmoment: Ausreichende Leistung für anspruchsvolle Antriebe und schwere Lasten.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | ACT 34SSM9460EC |
| Motortyp | NEMA 34 Closed-Loop-Schrittmotor |
| Schrittwinkel | 1,8° |
| Nennstrom pro Phase | 6 A |
| Nennspannung (Wicklung) | 1,98 V |
| Phasen | 2 |
| Haltemoment (nominal) | Ca. 8,5 Nm (basierend auf NEMA 34 Größen und 6A Strom) |
| Encoder-Auflösung | Typischerweise 1000 oder 2000 Pulse pro Umdrehung für präzise Rückmeldung (Details siehe technische Dokumentation) |
| Betriebstemperatur | Konzipiert für industrielle Umgebungen, typisch -20°C bis +50°C (abhängig von Kühlung und Umgebungsbedingungen) |
| Isolationsklasse | Typischerweise Klasse B oder höher für erhöhte thermische Belastbarkeit |
| Mechanische Konstruktion | Robuste Metallgehäusekonstruktion, präzise gefertigte Welle, hochwertige Kugellager für Langlebigkeit und geringe Reibung. |
| Anwendungsbereiche | CNC-Maschinen, Automatisierungsanlagen, Robotik, Präzisionspositionierer, Verpackungsmaschinen, Werkzeugmaschinen. |
Tiefe Einblicke in die Closed-Loop-Technologie
Das Herzstück des ACT 34SSM9460EC bildet die nahtlose Integration des Schrittmotors mit einem hochauflösenden optischen oder magnetischen Encoder. Dieser Encoder ist mechanisch mit der Motorwelle verbunden und erfasst deren exakte Drehposition. Die Signale des Encoders werden an eine integrierte oder externe Steuereinheit weitergeleitet. Diese Steuereinheit agiert als intelligenter Regler. Sie empfängt die Zielposition vom übergeordneten Steuerungssystem (z.B. einer SPS oder einem Industrie-PC) und vergleicht diese mit der tatsächlichen Position, die vom Encoder geliefert wird. Ist eine Abweichung messbar, generiert die Steuereinheit Korrektursignale, um die Motorwicklungen so anzusteuern, dass die Welle umgehend in die Sollposition bewegt wird. Dieser Regelkreis arbeitet mit extrem hoher Frequenz, was eine dynamische und kontinuierliche Korrektur ermöglicht. Im Gegensatz dazu muss ein Open-Loop-Motor sich auf die korrekte Ausführung der Befehle verlassen, ohne Bestätigung. Dies kann bei Stoßbelastungen oder mechanischen Hemmnissen schnell zu einem Informationsverlust im Steuerungssystem führen, da der Motor über seine tatsächliche Position keine Auskunft gibt. Die Closed-Loop-Technologie des ACT 34SSM9460EC schützt den Anwender vor diesen Unsicherheiten und garantiert eine deterministische und verlässliche Bewegungsführung. Die spezifische Nennspannung von 1,98 V und der hohe Nennstrom von 6 A deuten auf eine Wicklungskonfiguration hin, die auf ein hohes Drehmoment bei moderaten Drehzahlen ausgelegt ist und eine effektive Wärmeableitung ermöglicht, um die Leistungsfähigkeit auch über längere Betriebszeiten aufrechtzuerhalten.
Praktische Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des ACT 34SSM9460EC macht ihn zu einer bevorzugten Wahl für eine breite Palette von anspruchsvollen Aufgaben:
- CNC-Bearbeitung: Präzise Steuerung von Werkzeugachsen in Fräs-, Dreh- und Schleifmaschinen, um höchste Maßhaltigkeit und Oberflächengüte zu erzielen. Die Eliminierung von Schrittverlusten ist hier essenziell, um Ausschuss zu vermeiden.
- Robotik: Positionierung von Roboterarmen und Greifern mit höchster Genauigkeit für Aufgaben wie Montage, Verpackung oder Qualitätskontrolle. Die Closed-Loop-Funktion sorgt für sichere und wiederholbare Bewegungsabläufe.
- Automatisierte Fertigungslinien: Steuerung von Materialtransporten, Palettierern und anderen automatisierten Prozessen, bei denen exakte Positionierung von entscheidender Bedeutung ist.
- Druck- und Etikettiertechnik: Feinfühlige Steuerung für präzise Registerhaltigkeit bei Druckbildern und beim Aufbringen von Etiketten.
- Medizintechnik: Einsatz in Geräten, die hochpräzise Bewegungen erfordern, wie z.B. Analyseautomaten oder medizinische Bildgebungssysteme.
- Optische und wissenschaftliche Instrumente: Positionierung von Linsen, Spiegeln und Sensoren in anspruchsvollen optischen Systemen und Forschungseinrichtungen.
Die NEMA 34 Bauform bietet eine solide mechanische Basis, während die Spezifikationen von 1,8° Schrittwinkel, 6 A Strom und 1,98 V Spannung eine ausgewogene Mischung aus Dynamik, Drehmoment und Effizienz für diese vielfältigen Einsatzbereiche gewährleisten. Die integrierte Closed-Loop-Funktionalität, ergänzt durch einen robusten Encoder, sichert eine deterministische und präzise Ausführung aller Bewegungsbefehle, was für die Zuverlässigkeit und Effizienz moderner Automatisierungslösungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu ACT 34SSM9460EC – Closed Loop Schrittmotor NEMA 34, 1,8 °, 6 A, 1,98 V
Was genau bedeutet „Closed Loop“ bei diesem Schrittmotor?
Closed Loop bedeutet, dass der Motor mit einem Encoder ausgestattet ist, der die tatsächliche Position der Motorwelle kontinuierlich an eine Steuereinheit meldet. Die Steuereinheit vergleicht diese Rückmeldung mit der gewünschten Position und korrigiert bei Abweichungen die Ansteuerung des Motors, um die gewünschte Position exakt zu erreichen und zu halten. Dies verhindert Schrittverluste.
Warum ist die Vermeidung von Schrittverlusten wichtig?
Schrittverluste führen dazu, dass die tatsächliche Position des Motors von der vom Steuerungssystem erwarteten Position abweicht. Dies kann zu Produktionsfehlern, fehlerhaften Produkten, Maschinenstillständen oder sogar Schäden an Werkstücken und Werkzeugen führen. Closed-Loop-Systeme wie der ACT 34SSM9460EC garantieren, dass die Soll- und Ist-Position stets übereinstimmen.
Für welche Art von Anwendungen ist der ACT 34SSM9460EC besonders geeignet?
Der Motor eignet sich hervorragend für alle Anwendungen, die höchste Präzision und Zuverlässigkeit erfordern, wie z.B. CNC-Maschinen, Robotik, Präzisionspositionierer, Automatisierungsanlagen in der Fertigung, Medizintechnik und optische Instrumente. Überall dort, wo Positionsdrift oder Schrittverluste inakzeptabel sind.
Welchen Vorteil bietet die NEMA 34 Baugröße?
Die NEMA 34 Baugröße (ein Standard für Motorabmessungen) steht für einen größeren Motor mit mehr Platz für Wicklungen und eine robustere mechanische Konstruktion. Dies ermöglicht in der Regel ein höheres Drehmoment und eine bessere Wärmeableitung im Vergleich zu kleineren NEMA-Größen wie NEMA 23 oder NEMA 17, was ihn für leistungsintensivere Anwendungen prädestiniert.
Kann dieser Motor mit Standard-Schrittmotortreibern betrieben werden?
Nein, für den Closed-Loop-Betrieb wird ein spezieller Closed-Loop-Schrittmotor-Treiber oder eine Steuereinheit benötigt, die mit der Encoder-Rückmeldung arbeiten kann. Standard-Open-Loop-Treiber können die Closed-Loop-Funktionalität nicht nutzen.
Wie verhält sich das Drehmoment dieses Motors im Vergleich zu einem Open-Loop-Motor der gleichen Baugröße?
Closed-Loop-Schrittmotoren bieten oft ein höheres nutzbares Drehmoment unter Last, da die Steuereinheit aktiv gegen Schrittverluste arbeitet und die volle Leistung des Motors auch unter dynamischen Bedingungen abrufen kann. Der ACT 34SSM9460EC ist mit seinen 6A und NEMA 34 Spezifikationen für hohes Drehmoment ausgelegt.
Welche Art von Encoder ist typischerweise integriert?
In der Regel werden optische oder magnetische Encoder mit hoher Auflösung (z.B. 1000 oder 2000 Pulse pro Umdrehung) verwendet. Die genaue Spezifikation des Encoders ist im technischen Datenblatt des Motors aufgeführt und entscheidend für die Präzision der Rückmeldung.
