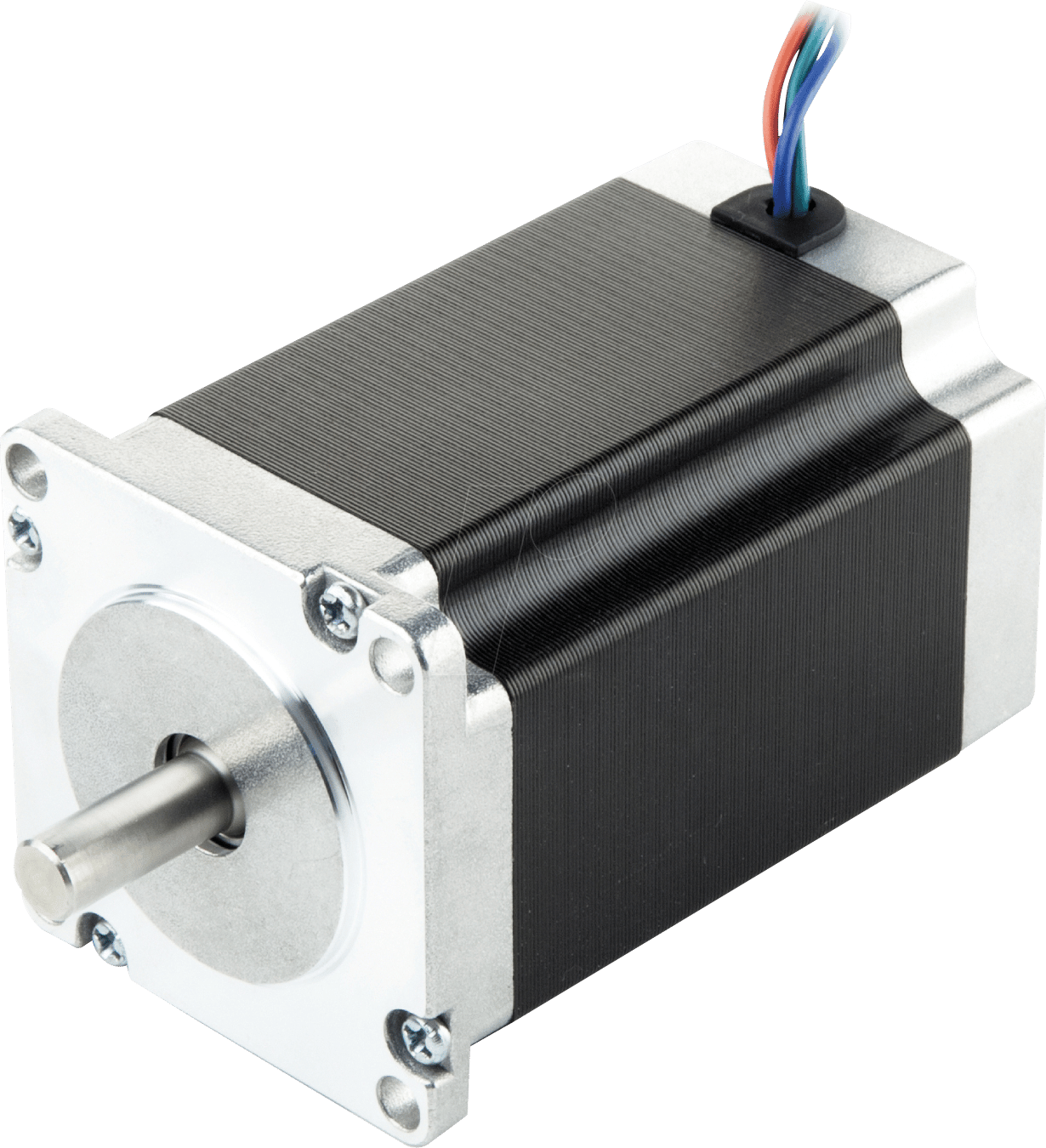

ACT 23HS9440-26 – Hybridschrittmotor NEMA 23: Präzision und Leistung für anspruchsvolle Automatisierungslösungen
Der ACT 23HS9440-26 Hybridschrittmotor NEMA 23 adressiert präzise die Notwendigkeit exakter Positionierkontrolle und hoher Drehmomentübertragung in industriellen und hochtechnologischen Anwendungen. Wenn Sie eine zuverlässige und leistungsstarke Antriebslösung für CNC-Maschinen, 3D-Drucker, Robotik oder Automatisierungsaufgaben benötigen, bei denen selbst kleinste Abweichungen die Prozessqualität beeinträchtigen können, ist dieser Motor die ideale Wahl.
Technische Überlegenheit und Anwendungsbereiche
Der ACT 23HS9440-26 Hybridschrittmotor NEMA 23 kombiniert die Vorteile von Schritt- und Gleichstrommotoren, um ein bemerkenswertes Gleichgewicht zwischen präziser Schrittauflösung und hohem Drehmoment zu bieten. Mit seinem NEMA 23 Standard ist er kompatibel mit einer Vielzahl von Befestigungssystemen und mechanischen Schnittstellen, was die Integration in bestehende oder neue Projekte erheblich vereinfacht. Die spezifische Auslegung mit einem Schrittwinkel von 1,8° ermöglicht eine feine Abtastung der Bewegung, was für Anwendungen, die eine exakte Führung und Positionierung erfordern, unerlässlich ist. Der Nennstrom von 4,2 A gewährleistet eine signifikante Kraftentfaltung, die auch bei dynamischen Lastwechseln oder beim Überwinden von Reibungswiderständen konstant bleibt. Die niedrige Nennspannung von 2,52 V pro Wicklung ist optimiert für effiziente Ansteuerung und geringe Wärmeentwicklung im Betrieb, was die Lebensdauer des Motors erhöht und den Energieverbrauch senkt. Dieser Motor eignet sich hervorragend für präzise Linearachsen, Rotationsbewegungen mit hoher Auflösung und alle Szenarien, bei denen eine offene Regelung ohne Rückkopplungssysteme ausreicht, um die gewünschte Positionierung zu gewährleisten.
Herausragende Merkmale des ACT 23HS9440-26
Der ACT 23HS9440-26 Hybridschrittmotor NEMA 23 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von konventionellen Antriebslösungen abheben und die überlegene Wahl für anspruchsvolle Anwender darstellen:
- Hohe Schrittauflösung: Mit einem Schrittwinkel von 1,8° ermöglicht der Motor eine sehr feine Positionierung mit bis zu 200 Schritten pro Umdrehung. Dies ist entscheidend für Anwendungen, die höchste Genauigkeit erfordern, wie z.B. feinmechanische Fertigung oder Laserbearbeitung.
- Starkes Drehmoment: Der Betriebsstrom von 4,2 A resultiert in einem beeindruckenden Haltemoment und Drehmoment im dynamischen Betrieb. Dies stellt sicher, dass der Motor auch unter Last seine Position beibehält und schnelle Bewegungen präzise ausführt, ohne Schritte zu verlieren.
- Robuste Bauweise: Die Konstruktion ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Hochwertige Lager und Spulenmaterialien minimieren Verschleiß und gewährleisten eine lange Betriebszeit auch unter anspruchsvollen Umgebungsbedingungen.
- Effiziente Energieverwaltung: Die niedrige Nennspannung von 2,52 V pro Wicklung trägt zu einer optimierten Energieeffizienz bei. Dies reduziert die Wärmeentwicklung im Motor und im Ansteuerungssystem, was die Systemstabilität erhöht und den Energieverbrauch senkt.
- Standardisierte Schnittstelle: Die NEMA 23 Montagegröße ist ein international anerkannter Standard. Dies garantiert eine breite Kompatibilität mit einer Vielzahl von Halterungen, Kupplungen und Zubehörteilen, was die Integration in bestehende oder neue Systeme erleichtert.
- Vielseitige Ansteuerbarkeit: Der Motor kann mit verschiedenen Schrittmotortreibern betrieben werden, was eine flexible Anpassung an spezifische Systemanforderungen und Steuerungsprotokolle ermöglicht.
Detaillierte Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | ACT 23HS9440-26 |
| Motortyp | Hybridschrittmotor |
| NEMA-Größe | NEMA 23 |
| Schrittwinkel | 1,8° |
| Nennstrom pro Phase | 4,2 A |
| Nennspannung pro Wicklung | 2,52 V |
| Anzahl der Phasen | 2 |
| Haltemoment | Typisch > 2,0 Nm (Variiert je nach Ansteuerung und Strom) |
| Induktivität pro Phase | Typisch < 1,5 mH (Optimiert für hohe Drehzahlen) |
| Widerstand pro Phase | Typisch < 0,6 Ohm (Effiziente Stromübertragung) |
| Rotor-Trägheitsmoment | Typisch ca. 500 gcm² (Ausgewogen für gute Dynamik) |
| Isolationsklasse | Klasse B (Geeignet für erhöhte Betriebstemperaturen) |
| Betriebstemperatur | -20°C bis +50°C (Zuverlässiger Einsatz in industrieller Umgebung) |
| Schutzart | IP40 (Schutz gegen feste Fremdkörper > 1mm) |
| Wellen-Durchmesser | 8 mm (Standardgröße für gängige Kupplungen) |
| Konstruktionsmaterial | Hochwertige Legierungen für Gehäuse und Rotor; Kupferwicklungen mit Isolierung der Klasse B. |
| Anwendungsbereiche | CNC-Bearbeitung, 3D-Druck, Robotik, Automatisierung, Messtechnik, Medizinische Geräte, Laborautomatisierung. |
Präzision in jeder Bewegung: Der Vorteil des 1,8° Schrittwinkels
Der entscheidende Vorteil des ACT 23HS9440-26 liegt in seinem präzisen Schrittwinkel von 1,8 Grad. Dies bedeutet, dass der Motor für eine vollständige Umdrehung 200 einzelne Schritte benötigt. Diese hohe Schrittdichte ermöglicht eine außerordentlich genaue Positionierung und feine Bewegungsabläufe. Im Vergleich zu Motoren mit größeren Schrittwinkeln, die weniger Schritte pro Umdrehung benötigen, bietet dieser Motor eine deutlich feinere Auflösung. Dies ist insbesondere in Anwendungen wie dem präzisen Aufbringen von Materialien im 3D-Druck, der exakten Steuerung von Werkzeugachsen in der CNC-Bearbeitung oder der gesteuerten Bewegung von optischen Elementen in der Messtechnik von unschätzbarem Wert. Die Fähigkeit, Bewegungen in so kleinen Inkrementen auszuführen, minimiert unerwünschte Ruckler und Vibrationen, was zu glatteren Oberflächen, exakteren Fertigungsergebnissen und einer insgesamt verbesserten Prozessqualität führt. Für Systeme, die eine millimetrische oder gar mikrometergenaue Positionierung erfordern, ist ein Schrittwinkel von 1,8° oft die absolute Mindestanforderung, und der ACT 23HS9440-26 erfüllt diese Anforderung mit Bravour.
Kraft und Effizienz vereint: 4,2 A Nennstrom und 2,52 V Betriebsspannung
Der Nennstrom von 4,2 Ampere pro Phase ist ein Indikator für die Leistungsfähigkeit des ACT 23HS9440-26 Hybridschrittmotors. Dieser hohe Strom ermöglicht es dem Motor, ein beachtliches Drehmoment zu entwickeln, sowohl im Stillstand (Haltemoment) als auch während der Bewegung (dynamisches Drehmoment). Dies ist entscheidend, um Lasten zuverlässig zu bewegen, Beschleunigungsvorgänge kraftvoll zu gestalten und den Motor auch bei Gegenkräften oder dynamischen Lastwechseln im Griff zu behalten, ohne Schritte zu verlieren. Die Effizienz dieses Motors wird durch die angegebene Nennspannung von 2,52 Volt pro Wicklung weiter unterstrichen. Diese Spannung ist so gewählt, dass sie in Kombination mit dem Strom eine optimale Leistung bei gleichzeitig effizienter Energienutzung ermöglicht. Weniger Verlustleistung bedeutet weniger Wärmeentwicklung im Motor, was nicht nur die Lebensdauer verlängert, sondern auch die Notwendigkeit einer aufwendigen Kühlung reduziert und den Energieverbrauch des Gesamtsystems senkt. Diese Kombination aus hoher Strombelastbarkeit für Leistung und niedriger Spannung für Effizienz macht den ACT 23HS9440-26 zu einer robusten und wirtschaftlichen Wahl für industrielle Automatisierungsaufgaben.
FAQ – Häufig gestellte Fragen zu ACT 23HS9440-26 – Hybridschrittmotor NEMA 23, 1,8 °, 4,2 A, 2,52 V
Was ist die Hauptanwendung für einen Hybridschrittmotor wie den ACT 23HS9440-26?
Der ACT 23HS9440-26 ist ideal für Anwendungen, die eine präzise und wiederholbare Positionierung erfordern, ohne die Notwendigkeit eines geschlossenen Regelkreises (Encoder). Dies umfasst hauptsächlich CNC-Maschinen, 3D-Drucker, Robotik-Achsen, Automatisierungssysteme und Präzisionsinstrumente.
Wie beeinflusst der Schrittwinkel von 1,8° die Leistung des Motors?
Ein Schrittwinkel von 1,8° bedeutet 200 Schritte pro Umdrehung. Dies ermöglicht eine sehr feine und genaue Bewegungskontrolle, minimiert Vibrationen und sorgt für eine hohe Auflösung bei der Positionierung, was für präzise Bearbeitungsaufgaben unerlässlich ist.
Welchen Vorteil bietet der Nennstrom von 4,2 A?
Der hohe Nennstrom von 4,2 A ermöglicht dem Motor ein starkes Haltemoment und ein hohes Drehmoment im dynamischen Betrieb. Dies stellt sicher, dass der Motor auch unter Last zuverlässig arbeitet und präzise Bewegungen ausführen kann, ohne Schritte zu verlieren.
Ist dieser Motor für den Betrieb mit Mikroschritt-Treibern geeignet?
Ja, Hybridschrittmotoren wie der ACT 23HS9440-26 sind hervorragend für den Betrieb mit Mikroschritt-Treibern geeignet. Mikroschrittbetrieb verbessert die Laufruhe und erhöht die effektive Auflösung des Motors erheblich, was zu noch präziseren und sanfteren Bewegungen führt.
Welche Arten von Schrittmotortreibern werden empfohlen?
Für den ACT 23HS9440-26 werden in der Regel bipolare Schrittmotortreiber empfohlen, die den erforderlichen Strom von 4,2 A pro Phase liefern können. Die Wahl des Treibers hängt von der spezifischen Steuerung und den gewünschten Funktionen wie Mikroschrittbetrieb und Strombegrenzung ab.
Wie wird die Nennspannung von 2,52 V interpretiert?
Die Nennspannung von 2,52 V bezieht sich auf die Spannung, die eine Wicklung bei Nennstrom erfahren würde, um die angegebene Leistung zu erzielen. Sie ist ein wichtiger Parameter für die Auswahl des passenden Treibers und für die Berechnung der Leistungsaufnahme des Motors.
Ist der ACT 23HS9440-26 für den Einsatz in rauen Umgebungen geeignet?
Mit einer Isolationsklasse B und einem Betriebstemperaturbereich von -20°C bis +50°C ist der Motor für den Einsatz in vielen industriellen Umgebungen gut geeignet. Für extrem staubige oder feuchte Umgebungen kann jedoch eine zusätzliche Gehäuseabdichtung erforderlich sein.
