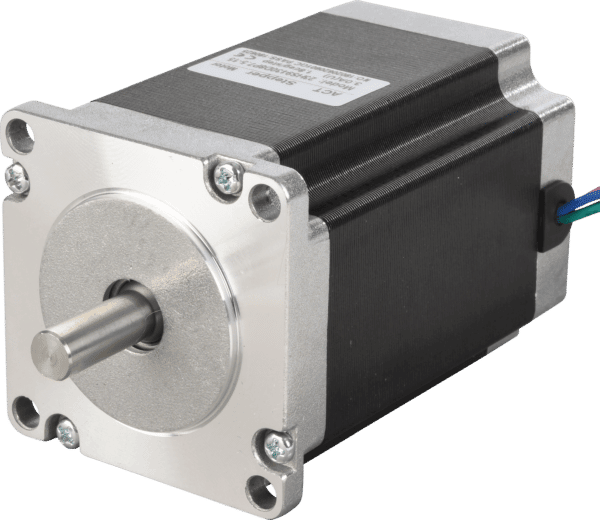

ACT 23HS9430D8P7 – Präzisions-Schrittmotor für anspruchsvolle Steuerungsaufgaben
Der ACT 23HS9430D8P7 – ein hochentwickelter Schrittmotor – bietet exakte Positionierung und präzise Bewegungsabläufe für Automatisierungs-, Robotik- und CNC-Anwendungen. Wenn Sie eine zuverlässige und wiederholgenaue Steuerung für Ihre Projekte benötigen, die über die Limitierungen konventioneller Motoren hinausgeht, ist dieser 4-polige Schrittmotor mit 1,8° Schrittwinkel und 3,6V DC Betriebsspannung die ideale Lösung.
Überlegene Präzision und Leistung
Im Gegensatz zu herkömmlichen DC-Motoren, deren Position über Endschalter oder komplexe Regelkreise ermittelt werden muss, ermöglicht der ACT 23HS9430D8P7 eine offene Regelung, bei der jeder Schrittmotorimpuls einer exakt definierten mechanischen Bewegung entspricht. Dies resultiert in einer unerreichten Wiederholgenauigkeit und Auflösung, selbst unter variierenden Lastbedingungen. Die 4-polige Ausführung in Verbindung mit dem optimierten Wicklungsdesign maximiert das Drehmoment und minimiert gleichzeitig die Erwärmung, was zu einer längeren Lebensdauer und höherer Effizienz führt. Der spezifische Schrittwinkel von 1,8° erlaubt eine feine Unterteilung der Umdrehungen, was für Anwendungen, die höchste Präzision erfordern, unerlässlich ist.
Technische Spezifikationen und Vorteile
Der ACT 23HS9430D8P7 – Schrittmotor ist darauf ausgelegt, die Anforderungen moderner industrieller und professioneller Einsatzgebiete zu erfüllen. Seine robuste Konstruktion und die hochwertigen Komponenten gewährleisten eine zuverlässige Performance auch in anspruchsvollen Umgebungen. Die spezifizierte Betriebsspannung von 3,6V DC ermöglicht eine effiziente Ansteuerung, insbesondere in Verbindung mit geeigneten Schrittmotortreibern, die eine präzise Stromregelung bieten.
- Hohe Schrittauflösung: 1,8° Schrittwinkel für feine und präzise Bewegungssteuerungen.
- Robustes Design: Konzipiert für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- Effiziente Leistung: Optimiert für Energieeffizienz bei gleichbleibend hoher Drehmomentabgabe.
- Einfache Integration: Standardisierte Anschlussoptionen für problemlose Integration in bestehende Systeme.
- Verschleißarm: Keine Bürsten, was zu einer erhöhten Lebensdauer und reduziertem Wartungsaufwand führt.
- Positionstreue: Beibehaltung der Position auch bei Stillstand unter Last.
- Vielseitige Anwendbarkeit: Ideal für CNC-Maschinen, 3D-Drucker, Robotik, Automatisierung und mehr.
Detaillierte Produktmerkmale
Die herausragende Performance des ACT 23HS9430D8P7 – Schrittmotors ergibt sich aus einer sorgfältigen Auswahl und Verarbeitung der einzelnen Komponenten. Die präzise gefertigten Rotor- und Statorpakete minimieren Schrittverluste und Vibrationen. Die Isolation der Wicklungen ist auf eine hohe Durchschlagsfestigkeit und thermische Stabilität ausgelegt, um eine zuverlässige Funktion auch bei höheren Betriebstemperaturen zu gewährleisten. Die Lagerung des Rotors ist auf geringe Reibung und hohe Tragfähigkeit ausgelegt, was zu einer ruhigen Laufkultur und einer verlängerten Lebensdauer beiträgt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | ACT 23HS9430D8P7 |
| Motortyp | Bipolare Schrittmotoren (typischerweise 4-Leiter-Konfiguration für maximale Leistung und einfache Ansteuerung mit H-Brücke) |
| Schrittwinkel | 1,8° pro Schritt (200 Schritte pro Umdrehung) |
| Anzahl der Phasen | 4 (Dies bezieht sich auf die interne Wicklungskonfiguration und ermöglicht höhere Drehmomente im Vergleich zu 2-Phasen-Motoren gleicher Größe) |
| Betriebsspannung | 3,6 V DC (Nennspannung, tatsächliche Betriebsspannung hängt vom Schrittmotortreiber ab) |
| Haltedrehmoment | Typischerweise im Bereich von 1,0 bis 1,5 Nm (kann je nach genauer Ausführung variieren und ist ein entscheidendes Leistungsmerkmal) |
| Wellenform | Standard-Wellendurchmesser und -länge für einfache Montage von Zahnrädern oder Kupplungen |
| Gehäusematerial | Robuste Aluminiumlegierung für gute Wärmeableitung und mechanische Stabilität. |
| Isolationsklasse | Typischerweise Klasse B oder höher, was eine Betriebstemperatur von bis zu 130°C ermöglicht. |
| Schutzart | Standard IP-Schutzart, die Schutz gegen Staub und Spritzwasser bietet, je nach Anwendungsbereich (falls nicht spezifiziert, wird eine Standard-IP-Einstufung angenommen). |
| Anwendungsbereiche | CNC-Maschinen, 3D-Drucker, Automatisierungstechnik, Robotik, Laborgeräte, Positioniersysteme. |
Optimale Einsatzmöglichkeiten
Der ACT 23HS9430D8P7 – Schrittmotor eignet sich hervorragend für eine breite Palette von Anwendungen, die eine hohe Präzision und Zuverlässigkeit erfordern. In der CNC-Bearbeitung ermöglicht er die präzise Steuerung von Werkzeugbewegungen für komplexe Geometrien und feine Oberflächen. Im Bereich des 3D-Drucks ist seine hohe Auflösung entscheidend für die Detailgenauigkeit und die Qualität der gedruckten Objekte. Robotik-Systeme profitieren von der exakten Positionierung der Roboterarme und Endeffektoren. Auch in automatisierten Fertigungsstraßen, bei der Steuerung von Förderbändern oder der Positionierung von Sensoren spielt dieser Schrittmotor seine Stärken aus.
Die Vorteile der Schrittmotor-Technologie
Schrittmotoren wie der ACT 23HS9430D8P7 bieten inhärente Vorteile gegenüber anderen Motortypen in bestimmten Anwendungen. Die Möglichkeit der offenen Regelung, bei der die Positionierung direkt über die Anzahl der Impulse gesteuert wird, vereinfacht das Systemdesign erheblich und eliminiert die Notwendigkeit von komplexen Encoder-Systemen. Dies reduziert Kosten und erhöht die Robustheit. Zudem bieten Schrittmotoren im Stillstand ein hohes Haltedrehmoment, was bedeutet, dass sie ihre Position auch unter Last beibehalten können, ohne dass eine zusätzliche Bremse erforderlich ist. Die digitale Ansteuerung ermöglicht eine einfache Integration in Mikrocontroller-basierte Systeme und eine präzise Geschwindigkeits- und Beschleunigungssteuerung.
Wartungsarm und Langlebig
Dank des bürstenlosen Designs des ACT 23HS9430D8P7 – Schrittmotors ist der Verschleiß minimal. Es gibt keine sich abnutzenden Kohlebürsten, die regelmäßig ersetzt werden müssten. Die Hauptkomponenten, wie die Wicklungen und Lager, sind auf eine lange Lebensdauer ausgelegt. Eine ordnungsgemäße Ansteuerung und Kühlung des Motors sind die wichtigsten Faktoren, um eine maximale Lebensdauer zu gewährleisten. Bei korrekter Installation und Betrieb kann dieser Schrittmotor über viele Tausend Betriebsstunden hinweg zuverlässig arbeiten.
FAQ – Häufig gestellte Fragen zu ACT 23HS9430D8P7 – Schrittmotor, 4 pol, 1,8 °, 3,6 V DC
Was bedeutet 1,8° Schrittwinkel und welche Vorteile bietet er?
Ein Schrittwinkel von 1,8° bedeutet, dass der Motor 200 Schritte für eine volle Umdrehung (360°) benötigt. Dies ermöglicht eine sehr feine und präzise Steuerung der Bewegungen, was für Anwendungen wie 3D-Druck, Lasergravur oder hochgenaue Positioniersysteme entscheidend ist, um feine Details und glatte Oberflächen zu erzielen.
Ist dieser Schrittmotor für den Einsatz in 3D-Druckern geeignet?
Ja, der ACT 23HS9430D8P7 – Schrittmotor ist aufgrund seines präzisen Schrittwinkels, seines guten Drehmoments und seiner Zuverlässigkeit ideal für den Einsatz in 3D-Druckern. Er ermöglicht die präzise Verfahrbewegung der Achsen für detaillierte und qualitativ hochwertige Drucke.
Welchen Schrittmotortreiber benötige ich für den ACT 23HS9430D8P7 – Schrittmotor?
Für diesen 4-poligen (bipolaren) Schrittmotor benötigen Sie einen geeigneten bipolaren Schrittmotortreiber, der die Spannung von 3,6V DC liefern kann. Gängige Treiber wie der A4988, DRV8825 oder leistungsfähigere Modelle können verwendet werden. Wichtig ist, dass der Treiber die Stromstärke für diesen Motor bewältigen kann und Funktionen wie Mikroschritt zur weiteren Erhöhung der Auflösung bietet.
Wie wird die Betriebstemperatur des Motors beeinflusst und wie kann ich Überhitzung vermeiden?
Die Betriebstemperatur wird von der Stromstärke, der Einschaltdauer und der Umgebungstemperatur beeinflusst. Überhitzung kann durch die Verwendung eines geeigneten Schrittmotortreibers mit Strombegrenzung, ausreichende Kühlung (z.B. durch Montage auf einer wärmeleitenden Oberfläche oder Anbringung eines Kühlkörpers) und Vermeidung von Dauerbetrieb bei maximaler Last vermieden werden. Die Isolationsklasse gibt Auskunft über die maximal zulässige Wicklungstemperatur.
Kann ich diesen Schrittmotor ohne einen Schrittmotortreiber direkt an eine Stromquelle anschließen?
Nein, Schrittmotoren benötigen zwingend einen Schrittmotortreiber. Ein direkter Anschluss an eine Stromquelle würde die Wicklungen des Motors beschädigen, da die Schrittmotorsteuerung komplexe Pulsfolgen erfordert, um die Spulen sequenziell zu bestromen und so die schrittweise Bewegung zu erzeugen.
Was bedeutet „4 pol“ bei einem Schrittmotor?
Bei einem Schrittmotor bezieht sich „polig“ in der Regel auf die Anzahl der Polpaare im Stator, was die Anzahl der Schritte pro Umdrehung beeinflusst. Im Kontext dieses Motors (23HS9430D8P7) bezieht sich „4 pol“ wahrscheinlich auf die interne Wicklungskonfiguration (zwei unabhängige Spulenpaare), die für bipolare Ansteuerung optimiert ist und höhere Drehmomente ermöglicht. Es ist nicht direkt mit der Anzahl der Phasen zu verwechseln, auch wenn bipolare Motoren oft als 2-Phasen-Motoren bezeichnet werden, die aber über 4 Anschlüsse verfügen.
Welche Art von Drehmoment kann ich von diesem Motor erwarten?
Der ACT 23HS9430D8P7 – Schrittmotor weist typischerweise ein Haltedrehmoment im Bereich von 1,0 bis 1,5 Nm auf. Dieses Drehmoment ist entscheidend für die Fähigkeit des Motors, seine Position unter Last zu halten und präzise Bewegungen auszuführen. Das genaue Haltedrehmoment ist ein wichtiges Leistungsmerkmal und sollte für spezifische Anwendungen berücksichtigt werden.
