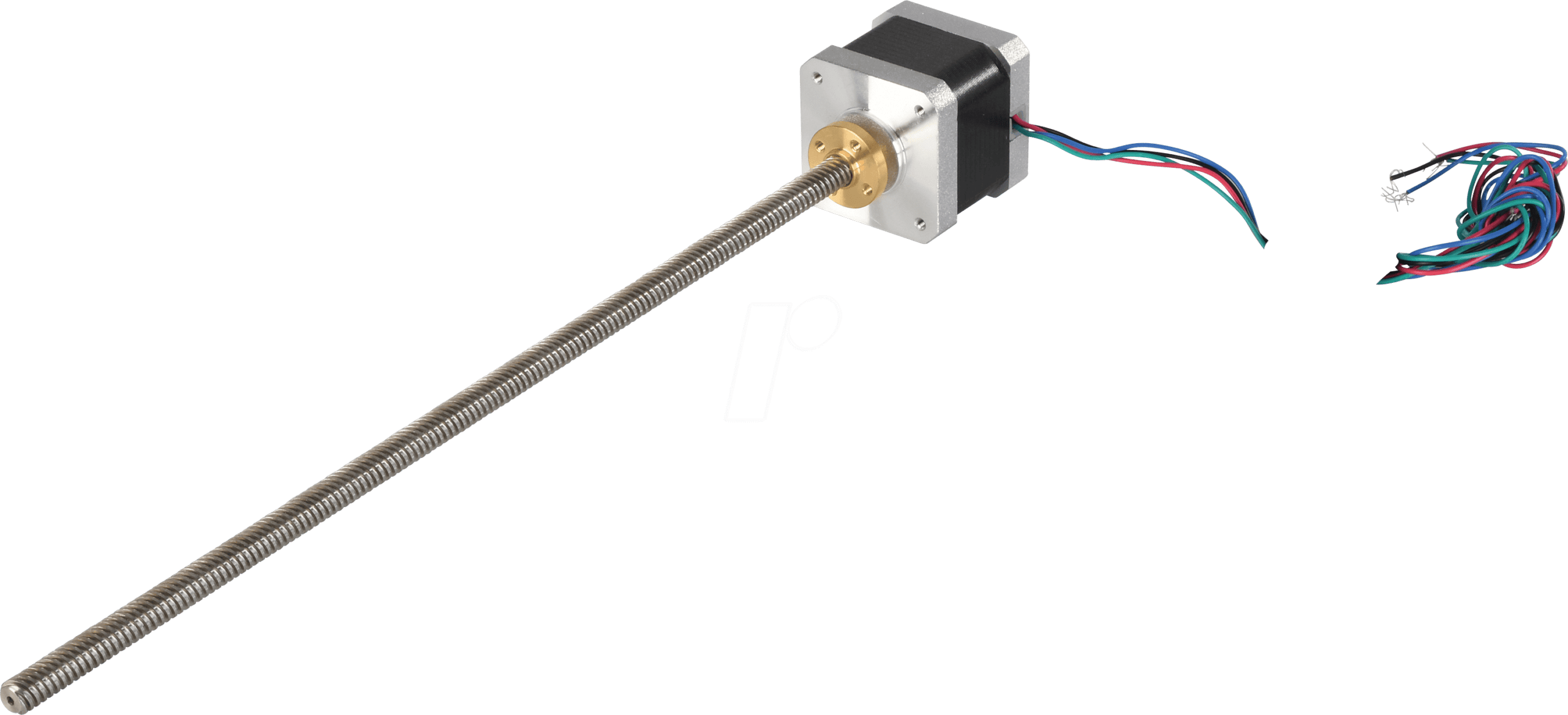

Präzisionsantrieb für anspruchsvolle Automatisierungslösungen: ACT 17HSL4417300 Linear Schrittmotor
Der ACT 17HSL4417300 Linear Schrittmotor NEMA 17 mit 1,8° Schrittwinkel und einer Spannung von 2,55 V löst das Problem der exakten linearen Positionierung und Bewegung in automatisierten Systemen. Ideal für Ingenieure, Entwickler und Maker, die höchste Präzision, Wiederholgenauigkeit und gesteuerte Bewegungsabläufe in ihren Projekten realisieren müssen.
Überlegene Präzision und Kontrolle: Die Vorteile des ACT 17HSL4417300
Im Vergleich zu herkömmlichen Spindelantrieben oder weniger präzisen Schrittmotoren bietet der ACT 17HSL4417300 entscheidende Vorteile für Ihre anspruchsvollen Anwendungen. Seine hohe Schrittauflösung von 1,8° pro Schritt ermöglicht feine Bewegungsinkremente, was eine exakte Führung und Positionierung ohne Rückmeldesysteme in vielen Szenarien gewährleistet. Die integrierte Gewindespindel mit einer Länge von 300 mm erlaubt direkte lineare Bewegungen, eliminiert die Notwendigkeit komplexer Getriebe und minimiert mechanische Verluste. Dies resultiert in einer gesteigerten Effizienz und Zuverlässigkeit Ihrer Automatisierungslösung. Die robuste Bauweise und die spezifizierte Spannung von 2,55 V sind auf Langlebigkeit und konsistente Leistung auch unter Last ausgelegt. Im Gegensatz zu Standard-Schrittmotoren, die primär für rotatorische Bewegungen konzipiert sind und zusätzliche Umwandlungsmechanismen benötigen, liefert dieser Linear-Schrittmotor direkt die gewünschte lineare Kraft und Bewegung.
Anwendungsbereiche für Höchstleistung
Der ACT 17HSL4417300 entfaltet sein volles Potenzial in einer Vielzahl von hochpräzisen Umgebungen. Seine Fähigkeit, exakte und wiederholbare lineare Bewegungen zu generieren, macht ihn zur idealen Komponente für:
- Automatisierte Fertigungsstraßen: Präzise Platzierung von Bauteilen, Justierung von Werkzeugen, Materialtransport in Mikrometerbereichen.
- Robotik und Greifsysteme: Feinmotorische Steuerung von Endeffektoren, präzise Führung von Roboterarmen für Pick-and-Place-Aufgaben.
- Laborautomation: Automatisierte Pipettiersysteme, Probenhandling, präzise Positionierung von Messinstrumenten.
- 3D-Druck und CNC-Bearbeitung: Erhöhung der Genauigkeit und Oberflächengüte durch feinere Schrittauflösung und stabile lineare Führung.
- Medizintechnik: Steuerung von Diagnosegeräten, exakte Dosiersysteme, Positionierung von chirurgischen Instrumenten.
- Messtechnik und Prüfstände: Kalibrierungsvorgänge, exakte Positionierung von Sensoren, Durchführung von Prüfzyklen mit höchster Wiederholgenauigkeit.
- Optische Systeme: Feinjustierung von Linsen und Spiegeln in Forschungs- und Produktionsanlagen.
Technische Spezifikationen und Konstruktionsmerkmale
Der ACT 17HSL4417300 ist nicht nur ein Bewegungselement, sondern ein präzise konstruierter Antrieb, der auf Zuverlässigkeit und Leistung ausgelegt ist. Die NEMA 17 Größe, ein Branchenstandard, gewährleistet eine einfache Integration in bestehende oder neue Konstruktionen. Die Schrittwinkel von 1,8° sorgen für eine feine Auflösung von 200 Schritten pro Umdrehung, was in Kombination mit der Gewindespindel zu einer sehr hohen Linearpositionierungsgenauigkeit führt.
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | ACT 17HSL4417300 |
| Motortyp | Linear Schrittmotor |
| NEMA-Größe | NEMA 17 |
| Schrittwinkel | 1,8° |
| Nennspannung | 2,55 V |
| Gewindespindel Länge | 300 mm |
| Drehmoment (Halte-/Betriebsdrehmoment) | Typischerweise im Bereich von 40-50 Ncm für NEMA 17 Motoren; präzise Angabe im Datenblatt des Herstellers für spezifische Modelle. Das tatsächliche Drehmoment ist entscheidend für die Kraft, die der Motor auf die Spindel überträgt und somit für die Linearvorschubkraft. |
| Axialspiel der Spindel | Hochpräzise Lagerung zur Minimierung von Axialspiel, was für exakte Positionierung unerlässlich ist. Spezifisches Spiel wird typischerweise im Mikrometerbereich definiert und ist für die Wiederholgenauigkeit ausschlaggebend. |
| Schrittgeschwindigkeit | Abhängig von der Ansteuerungselektronik und der Last, aber für präzise Anwendungen oft im niedrigeren bis mittleren Drehzahlbereich optimiert, um die Genauigkeit zu maximieren. |
| Betriebstemperatur | Standard-Betriebstemperaturbereiche für Schrittmotoren liegen typischerweise zwischen -10°C und +50°C, wobei spezifische Kühlmaßnahmen die Leistung in extremen Umgebungen verbessern können. |
Konstruktion und Materialgüte
Die Konstruktion des ACT 17HSL4417300 zeichnet sich durch die Verwendung hochwertiger Materialien aus, die auf Langlebigkeit und geringen Verschleiß ausgelegt sind. Der Motorkörper besteht in der Regel aus einer stabilen Aluminiumlegierung, die eine gute Wärmeableitung ermöglicht und mechanische Stabilität gewährleistet. Die Wicklungen des Schrittmotors sind aus emailliertem Kupferdraht gefertigt, was für eine hohe Leitfähigkeit und thermische Beständigkeit sorgt. Die Gewindespindel selbst ist aus präzisionsbearbeitetem Edelstahl oder einer vergleichbar robusten Legierung gefertigt, um eine hohe Abriebfestigkeit und Korrosionsbeständigkeit zu gewährleisten. Die Lagerung der Spindel erfolgt über präzise Kugellager oder spezielle Buchsen, die für geringes Spiel und exakte Führung sorgen. Diese Materialwahl ist ausschlaggebend für die Lebensdauer des Motors und die Aufrechterhaltung seiner Präzision über Tausende von Zyklen hinweg.
Steuerung und Integration
Die Ansteuerung des ACT 17HSL4417300 erfolgt über einen Schrittmotor-Controller, der in der Lage ist, die einzelnen Phasen des Motors präzise anzusteuern. Dies ermöglicht eine digitale Steuerung der Bewegung mit hoher Auflösung. Eine Vielzahl von Mikrocontrollern und speicherprogrammierbaren Steuerungen (SPS) kann zur Ansteuerung des Motors eingesetzt werden, sofern sie die erforderlichen Strom- und Spannungsparameter liefern können. Die Integration in bestehende Systeme wird durch die Standard-NEMA-Montagebohrungen und die gängigen Anschlusskabel erleichtert. Die Auswahl des richtigen Schrittmotor-Treibers ist entscheidend, um das volle Potenzial des Motors auszuschöpfen und Mikroschrittbetrieb für noch feinere Bewegungen zu ermöglichen.
Präzision im Detail: Schrittwinkel und Gewindesteigung
Der Schrittwinkel von 1,8° bedeutet, dass der Motor für eine volle Umdrehung 200 Schritte benötigt. In Kombination mit der Gewindespindel ergibt sich daraus eine lineare Auflösung. Wenn beispielsweise eine Gewindespindel mit einer Steigung von 2 mm pro Umdrehung verwendet wird, entspricht ein Schritt des Motors einer linearen Bewegung von 0,01 mm (2 mm / 200 Schritte). Dies ermöglicht extrem feine Positionierungen, die für viele Automatisierungsaufgaben unerlässlich sind. Die präzise Fertigung der Gewindespindel und die Qualität der Mutter gewährleisten dabei eine geringe Schrittverlustrate und eine hohe Positionsgenauigkeit. Die 300 mm Länge der Spindel erlaubt einen entsprechend großen Verfahrweg, der für eine Vielzahl von Anwendungen ausreichend ist.
Wartung und Langlebigkeit
Der ACT 17HSL4417300 ist für eine lange Lebensdauer und geringen Wartungsaufwand konzipiert. Regelmäßige Inspektionen der Spindel auf Verschleiß und die Schmierung der Gewindegänge mit einem geeigneten Schmiermittel tragen zur Aufrechterhaltung der Leistung bei. Vermeiden Sie übermäßige Belastungen, die die mechanischen Komponenten überbeanspruchen könnten. Die Verwendung von hochwertigen Lagern minimiert den Bedarf an Austausch. Bei korrekter Handhabung und Anwendung im spezifizierten Bereich kann dieser Linear-Schrittmotor über Millionen von Zyklen hinweg zuverlässig arbeiten.
FAQ – Häufig gestellte Fragen zu ACT 17HSL4417300 – Linear Schrittmotor NEMA 17, 1,8°, 2,55 V, 300 mm
Was ist die Hauptanwendung für den ACT 17HSL4417300?
Der ACT 17HSL4417300 ist primär für Anwendungen konzipiert, die eine hochpräzise, gesteuerte lineare Bewegung erfordern. Dies umfasst Bereiche wie automatisierte Fertigung, Robotik, Laborautomation und Präzisionsbearbeitung.
Welche Art von Schrittmotor-Treiber benötige ich für diesen Motor?
Sie benötigen einen bipolar gesteuerten Schrittmotor-Treiber, der die Betriebsspannung von 2,55 V und den benötigten Strom liefern kann. Viele gängige Schrittmotor-Controller sind mit diesem Motortyp kompatibel, achten Sie auf die Spezifikationen des Treibers.
Wie wird die lineare Positionierungsgenauigkeit bestimmt?
Die lineare Positionierungsgenauigkeit wird durch die Schrittauflösung des Motors (1,8° pro Schritt), die Steigung der Gewindespindel und die Präzision der Fertigung bestimmt. Typischerweise wird das Verhältnis von Schritten pro Umdrehung und Steigung pro Umdrehung herangezogen, um die kleinste mögliche lineare Bewegung pro Schritt zu berechnen.
Ist der ACT 17HSL4417300 für den Einsatz in rauen Umgebungen geeignet?
Der Motor ist für den Standardbetrieb ausgelegt. Für den Einsatz in staubigen, feuchten oder extremen Temperaturbereichen sind möglicherweise zusätzliche Schutzmaßnahmen wie Gehäuse oder spezielle Beschichtungen erforderlich. Die Spezifikationen des Herstellers geben Auskunft über die Umgebungsbedingungen.
Kann ich mit diesem Motor Microstepping realisieren?
Ja, die meisten modernen Schrittmotor-Treiber unterstützen Microstepping, was eine noch feinere und ruhigere Bewegung des Motors ermöglicht, indem die Schritte des Motors in kleinere Inkremente unterteilt werden. Dies verbessert die Positionierungsgenauigkeit weiter.
Welche maximale lineare Kraft kann dieser Motor aufbringen?
Die maximale lineare Kraft, die der Motor aufbringen kann, hängt vom Betriebsdrehmoment des Motors, der Steigung der Gewindespindel und dem Reibungskoeffizienten der Spindel ab. Sie wird indirekt über das Motordrehmoment und die mechanische Umwandlung bestimmt.
Was bedeutet NEMA 17?
NEMA 17 ist eine standardisierte Größe für Schrittmotoren, die sich auf die Abmessungen der Montagefläche des Motors bezieht. Ein NEMA 17 Motor hat eine Montagefläche von etwa 1,7 x 1,7 Zoll (ca. 43,18 x 43,18 mm).
