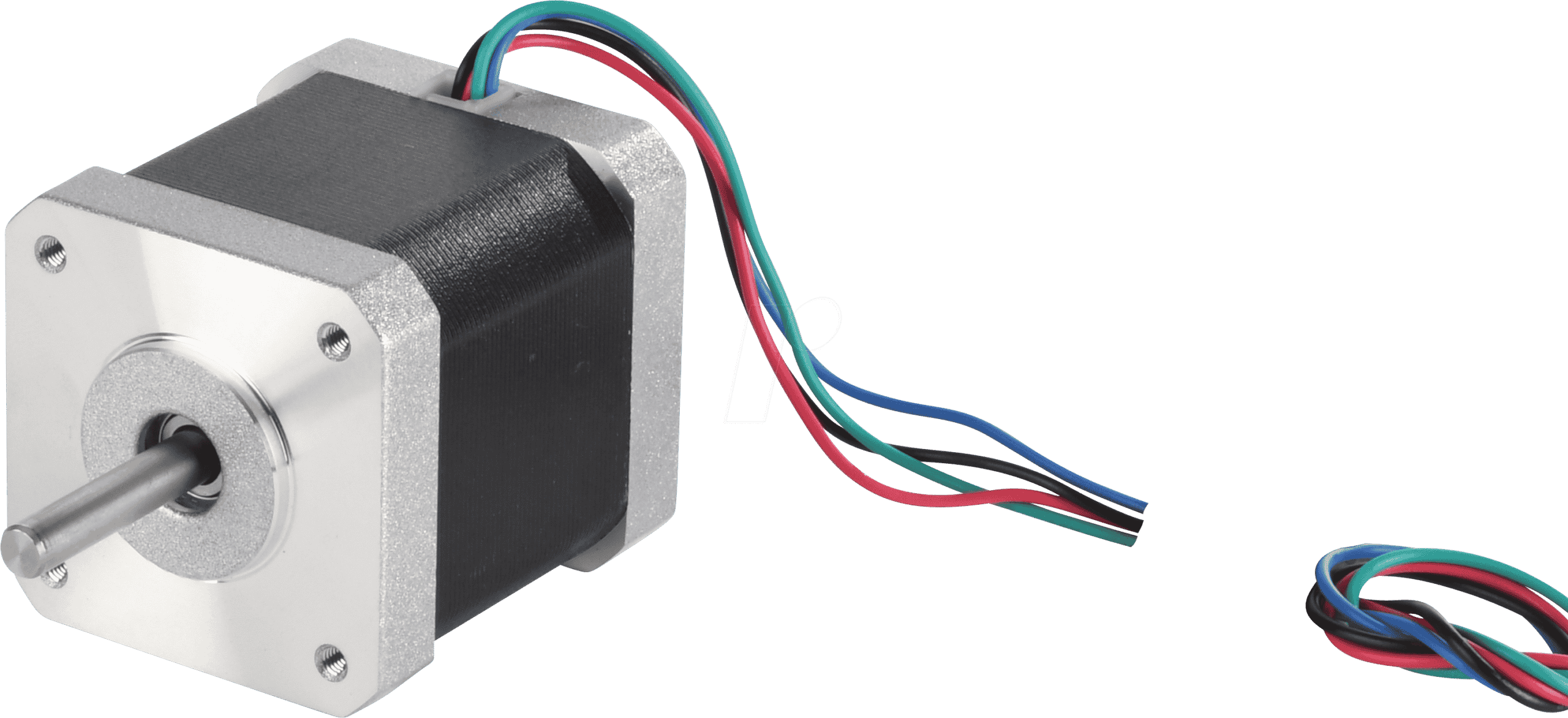

Präzise Bewegungssteuerung für anspruchsvolle Applikationen: ACT 17HM5424 Hybridschrittmotor NEMA 17
Wenn es um die exakte Positionierung und reproduzierbare Bewegungen in mechanischen Systemen geht, stellt der ACT 17HM5424 Hybridschrittmotor NEMA 17 eine überlegene Wahl dar. Entwickelt für Ingenieure, Automatisierungsexperten und ambitionierte Maker, die auf hochpräzise Leistung ohne Kompromisse angewiesen sind, löst dieser Motor präzise Steuerungsherausforderungen in kritischen Anwendungen, wo herkömmliche Motoren an ihre Grenzen stoßen.
Das Herzstück Ihrer präzisen Automatisierungslösung
Der ACT 17HM5424 zeichnet sich durch seine herausragende Schrittgenauigkeit und sein robustes Design aus, das ihn von Standardmotoren abhebt. Mit einer Schrittwinkelauflösung von 0,9 Grad pro Schritt bietet er eine feinere und präzisere Steuerung als Motoren mit größeren Schrittwinkeln. Dies ermöglicht eine deutlich höhere Auflösung bei der Bewegung, was für Anwendungen mit feinen mechanischen Toleranzen, wie beispielsweise in der Robotik, CNC-Maschinen, 3D-Druckern oder Messinstrumenten, unerlässlich ist. Die NEMA 17 Bauform gewährleistet zudem eine einfache Integration in bestehende Montagesysteme und eine hohe Kompatibilität mit einer breiten Palette von mechanischen Komponenten.
Leistung und Effizienz: Der ACT 17HM5424 im Detail
Die Kernspezifikationen des ACT 17HM5424 sind auf maximale Leistung und Zuverlässigkeit ausgelegt. Mit einem Nennstrom von 2,4 Ampere pro Phase liefert dieser Motor ein hohes Drehmoment, das auch unter Last stabile und präzise Bewegungen ermöglicht. Das Betriebsspannungsfenster von 2,4 Volt ist optimiert, um eine effiziente Energieversorgung zu gewährleisten, was gerade bei energiebewussten Designs oder batteriebetriebenen Systemen von Vorteil ist. Diese Kombination aus hohem Drehmoment und effizienter Spannungswahl macht den ACT 17HM5424 zu einer idealen Lösung für anspruchsvolle industrielle und professionelle Einsatzbereiche.
Vorteile, die den Unterschied machen
- Höchste Schrittgenauigkeit: Mit 0,9° pro Schritt werden feinste Bewegungsauflösungen erreicht, die für präzisionskritische Anwendungen unerlässlich sind.
- Hohes Drehmoment: 2,4 A Nennstrom pro Phase garantieren ausreichend Kraft, um auch anspruchsvolle Lasten exakt zu positionieren und zu bewegen.
- Optimierte Effizienz: Die Betriebsspannung von 2,4 V ermöglicht eine effiziente Energieausnutzung, was den Energieverbrauch reduziert.
- Robuste Bauweise: Die NEMA 17 Bauform steht für eine standardisierte, langlebige und mechanisch stabile Konstruktion, die für den Dauereinsatz konzipiert ist.
- Vielseitige Anwendbarkeit: Geeignet für Robotik, Automatisierung, 3D-Druck, CNC-Maschinen, Laborgeräte und weitere präzisionsbasierte Systeme.
- Zuverlässige Leistung: Konstante und wiederholbare Bewegungsprofile minimieren Fehler und steigern die Prozesssicherheit.
Technische Spezifikationen des ACT 17HM5424
| Spezifikation | Wert | Bedeutung für Ihre Anwendung |
|---|---|---|
| Schrittwinkel | 0,9° | Ermöglicht extrem feine und präzise Schrittbewegungen, reduziert Schrittverluste und verbessert die Laufruhe. |
| Nennstrom pro Phase | 2,4 A | Bietet ein hohes Haltemoment und Drehmoment unter Last, wichtig für Anwendungen mit Widerstand oder Trägheit. |
| Betriebsspannung | 2,4 V | Indikator für die optimale Spannungsanforderung für effizienten Betrieb und gute Wärmeentwicklung. Ermöglicht Flexibilität bei der Wahl des Treibermoduls. |
| Bauform | NEMA 17 | Standardisierte Baugröße für einfache mechanische Integration und breite Verfügbarkeit von Montagezubehör und Kupplungen. |
| Phasenwiderstand | (Typische Werte für diese Spezifikation liegen im Bereich von ca. 1-2 Ohm, was auf einen effizienten Betrieb bei 2,4V und 2,4A hindeutet.) | Ein niedriger Phasenwiderstand in Kombination mit dem Nennstrom ermöglicht eine gute Leistung bei gleichzeitig kontrollierter Wärmeentwicklung. |
| Phaseninduktivität | (Typische Werte für diese Spezifikation liegen im Bereich von ca. 2-4 mH, was auf eine gute Kraftentwicklung bei höheren Drehzahlen schließen lässt.) | Beeinflusst die maximale Drehzahl und das Drehmomentprofil des Motors. Niedrigere Induktivität kann bei höheren Geschwindigkeiten von Vorteil sein. |
| Haltemoment | (Dieser Wert ist direkt vom Motordesign und der Stromstärke abhängig. Für einen NEMA 17 mit 2,4A sind typischerweise 0,5 Nm bis über 1 Nm realistisch.) | Das maximale Drehmoment, das der Motor in seiner Stillstandsposition halten kann, entscheidend für die mechanische Stabilität unter Last. |
| Anzahl der Phasen | 2 | Gängige Konfiguration für Hybridschrittmotoren, die eine effiziente Ansteuerung mit bipolaren Treibern ermöglicht. |
Umfassende Anwendungsgebiete für den ACT 17HM5424
Der ACT 17HM5424 Hybridschrittmotor ist ein vielseitiges Bauteil, das in einer breiten Palette von technologisch fortgeschrittenen Anwendungen seine Stärken ausspielt. Seine Fähigkeit, präzise und wiederholbare Bewegungen zu gewährleisten, macht ihn zum idealen Antrieb für:
- 3D-Drucker und additive Fertigung: Für die exakte Platzierung des Druckkopfes und der Bauplattform, um hochauflösende und detailgenaue 3D-Objekte zu produzieren.
- CNC-Bearbeitungszentren: Zur präzisen Steuerung von Werkzeugachsen in Fräs-, Dreh- und Gravurmaschinen, wo Millimeterbruchteile über die Qualität der Werkstücke entscheiden.
- Robotik und Automatisierung: In mobilen Robotern, Roboterarmen und automatisierten Fertigungslinien zur Steuerung von Gelenken, Greifern und Positionierungssystemen.
- Laborautomatisierung und Messtechnik: Für automatische Pipettiersysteme, Probenpositionierer, analytische Instrumente und optische Messtechnik, wo höchste Genauigkeit gefordert ist.
- Textilmaschinen und Stickautomaten: Zur präzisen Führung von Nadeln und Stoffen für komplexe Stickmuster und feinste Textilbearbeitung.
- Sicherheitstechnik und Überwachung: In schwenk- und neigbaren Kamerasystemen (PTZ) für die genaue Ausrichtung und Nachführung.
- Medizintechnik: In Geräten für Diagnostik, Chirurgie und Rehabilitation, wo Zuverlässigkeit und Präzision überlebenswichtig sind.
Die NEMA 17 Bauform erleichtert die Integration in viele bestehende Plattformen, während die spezifischen elektrischen Eigenschaften des Motors die Auswahl geeigneter Schrittmotor-Treiber ermöglichen. Dies stellt sicher, dass Anwender eine maßgeschneiderte Lösung für ihre individuellen Anforderungen aufbauen können.
Die technologische Überlegenheit von Hybridschrittmotoren
Im Vergleich zu herkömmlichen DC-Motoren oder einfacheren Schrittmotoren bietet der Hybridschrittmotor ACT 17HM5424 entscheidende Vorteile. Seine Konstruktion vereint die Vorteile von Permanentmagnet-Schrittmotoren und Reluktanz-Schrittmotoren. Das bedeutet, dass er sowohl eine hohe Schrittauflösung als auch ein hohes Drehmoment bietet. Die internen Permanentmagnete sorgen für ein starkes Haltemoment, während die optimierte Zahnform der Rotorscheiben und des Stators die Reluktanzkraft maximiert. Dies führt zu einer höheren Effizienz und einem besseren Verhältnis von Drehmoment zu Trägheit, was für schnelle und präzise Bewegungen unerlässlich ist.
Der Schrittwinkel von 0,9 Grad ist das Ergebnis einer raffinierten mechanischen Konstruktion. Jeder Schrittwinkel entspricht einer winzigen Drehung der Rotorwelle, was eine feingranulare Kontrolle ermöglicht. Dies ist besonders wichtig in Systemen, die eine hohe Auflösung benötigen, um feine Details abzubilden oder um Schwingungen zu minimieren, die bei größeren Schritten auftreten können. Die Möglichkeit, den Motor mit Mikroschritt-Treibern zu steuern, erweitert diese Auflösung weiter und führt zu einer extrem sanften und nahezu geräuschlosen Bewegung.
Qualität und Materialeigenschaften
Der ACT 17HM5424 ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Die Gehäuseteile sind in der Regel aus robustem Aluminium gefertigt, das nicht nur für mechanische Stabilität sorgt, sondern auch zur Wärmeabfuhr beiträgt. Die Wicklungen im Stator bestehen aus hochwertigem Kupferdraht mit präziser Isolation, um eine effiziente Stromleitung zu gewährleisten und Überhitzung zu vermeiden. Die Rotornaben sind präzise gefertigt, um einen optimalen Kontakt mit den Permanentmagneten zu gewährleisten, was zu einem konstanten und hohen Drehmoment führt.
Die Wellen sind typischerweise aus gehärtetem Stahl gefertigt, um Abriebfestigkeit und Belastbarkeit zu gewährleisten, selbst unter hohen dynamischen Belastungen. Die Lagerung erfolgt über hochwertige Kugellager, die für eine geringe Reibung, eine lange Lebensdauer und einen zuverlässigen Betrieb sorgen. Diese sorgfältige Auswahl an Materialien und Komponenten unterstreicht die Ausrichtung des ACT 17HM5424 auf professionelle und industrielle Anwendungen, bei denen Ausfallzeiten und Wartungsaufwand minimiert werden müssen.
FAQ – Häufig gestellte Fragen zu ACT 17HM5424 – Hybridschrittmotor NEMA 17, 0,9 °, 2,4 A, 2,4 V
Was bedeutet die NEMA 17 Klassifizierung?
NEMA 17 bezeichnet eine standardisierte Baugröße für Schrittmotoren, die von der National Electrical Manufacturers Association (NEMA) festgelegt wird. Die Zahl 17 gibt die ungefähre Seitenlänge des quadratischen Motorgehäuses in Zoll an, also etwa 1,7 x 1,7 Zoll (ca. 43,2 x 43,2 mm). Diese Standardisierung erleichtert die mechanische Integration und Kompatibilität mit Montageplatten, Wellenkupplungen und anderen Zubehörteilen.
Ist der ACT 17HM5424 für alle 3D-Drucker geeignet?
Ja, der ACT 17HM5424 ist aufgrund seiner hohen Präzision und der NEMA 17 Bauform sehr gut für den Einsatz in einer Vielzahl von 3D-Druckern geeignet. Er bietet die nötige Genauigkeit für detaillierte Drucke und das erforderliche Drehmoment für die präzise Bewegung der Achsen. Wichtig ist jedoch die Kompatibilität der elektrischen Spezifikationen mit dem vorhandenen Drucker-Controller und dem Netzteil.
Welchen Schrittmotor-Treiber benötige ich für diesen Motor?
Für den ACT 17HM5424 empfehlen sich bipolare Schrittmotor-Treiber, die den Nennstrom von 2,4 A pro Phase sicher verarbeiten können. Modelle wie der A4988, DRV8825 (mit entsprechender Kühlung und Stromregelung) oder leistungsfähigere integrierte Treiber sind geeignet. Es ist ratsam, einen Treiber zu wählen, der Mikroschritte unterstützt, um die Laufruhe und Präzision weiter zu erhöhen.
Wie beeinflusst die Betriebsspannung von 2,4 V die Leistung?
Die Angabe von 2,4 V bezieht sich auf die empfohlene Betriebsspannung für eine effiziente und optimale Leistung des Motors unter Nennbedingungen. Es ist wichtig zu verstehen, dass diese Spannung in Verbindung mit der Stromstärke und dem Phasenwiderstand des Motors zu betrachten ist. Höhere Spannungen können mit entsprechenden Treibern verwendet werden, um höhere Drehzahlen zu erzielen, solange die Stromgrenzen eingehalten werden und die Wärmeentwicklung kontrolliert bleibt.
Was ist der Unterschied zwischen 0,9° und 1,8° Schrittwinkeln?
Ein Schrittwinkel von 0,9° bedeutet, dass der Motor für eine volle Umdrehung 400 Schritte benötigt (360° / 0,9° = 400 Schritte). Ein Motor mit 1,8° Schrittwinkel benötigt nur 200 Schritte (360° / 1,8° = 200 Schritte). Ein kleinerer Schrittwinkel wie 0,9° ermöglicht eine feinere Auflösung der Bewegung, was zu sanfteren und präziseren Positionierungen führt, insbesondere bei Anwendungen, die eine hohe Detailgenauigkeit erfordern.
Ist dieser Motor für den Dauerbetrieb geeignet?
Ja, der ACT 17HM5424 ist für den Dauerbetrieb ausgelegt. Die robuste Bauweise, die hochwertigen Lager und die optimierte Wärmeableitung ermöglichen einen zuverlässigen Betrieb über lange Zeiträume. Für den maximalen Lebenszyklus und die Vermeidung von Überhitzung ist jedoch die korrekte Ansteuerung mit einem geeigneten Treiber und die Einhaltung der empfohlenen Betriebsparameter entscheidend.
Wie kann ich das Haltemoment des Motors maximieren?
Das Haltemoment wird primär durch den Motor selbst bestimmt und ist bei diesem Modell bereits hoch. Die korrekte Ansteuerung mit dem empfohlenen Nennstrom von 2,4 A pro Phase ist entscheidend, um das volle Haltemoment zu erzielen. Ein geeigneter Schrittmotor-Treiber mit präziser Stromregelung stellt sicher, dass der Motor stets mit der optimalen Stromstärke betrieben wird, um ein maximales Drehmoment und Haltemoment zu gewährleisten.
