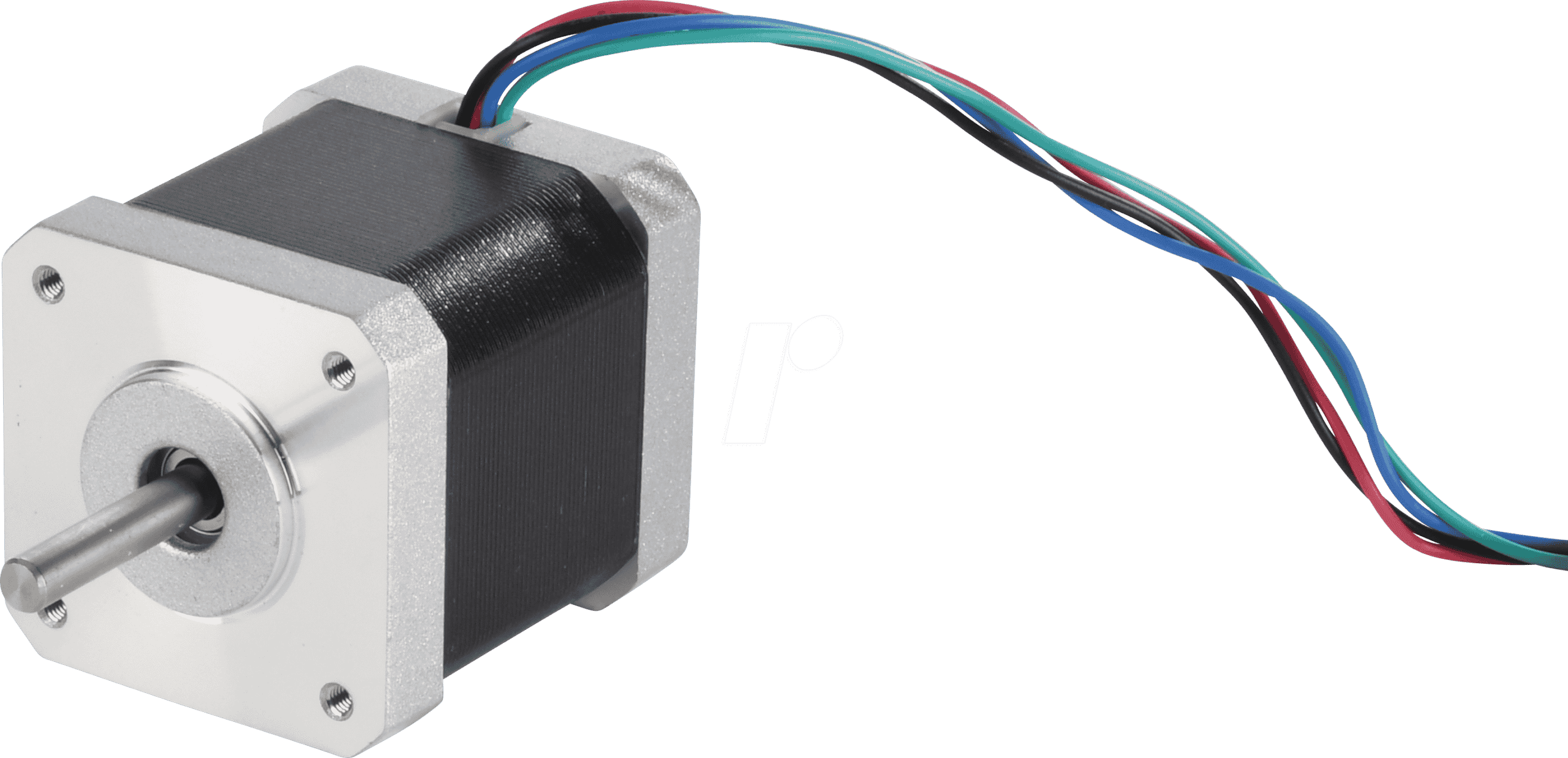

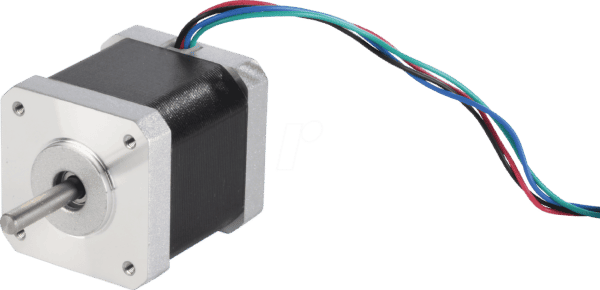

Präzision und Leistung für anspruchsvolle Projekte: ACT 17HM5417 Hybridschrittmotor
Sie benötigen eine herausragende Lösung für präzise Positionskontrolle in Ihren mechanischen Systemen oder automatisierten Prozessen? Der ACT 17HM5417 Hybridschrittmotor ist die Antwort für Entwickler, Ingenieure und Maker, die höchste Genauigkeit und zuverlässige Leistung bei gleichzeitig kompakter Bauweise suchen. Er löst das Problem ungenauer oder ruckartiger Bewegungen, indem er eine feine und stabile Schrittauflösung bietet, die für anspruchsvolle Anwendungen unerlässlich ist.
Herausragende Merkmale für überlegene Funktionalität
Der ACT 17HM5417 setzt neue Maßstäbe durch seine durchdachte Konstruktion und die hochwertigen Komponenten. Im Vergleich zu Standard-Schrittmotoren bietet er eine signifikant verbesserte Schrittgenauigkeit von 0,9°, was zu flüssigeren Bewegungsabläufen und einer exakteren Positionierung führt. Die optimierte Wicklungsauslegung ermöglicht einen Betriebsstrom von 1,7 A bei einer Spannung von 3,06 V, was eine exzellente Kraftentfaltung bei gleichzeitig moderatem Energieverbrauch gewährleistet. Dies macht ihn zur überlegenen Wahl für Projekte, bei denen Effizienz und Präzision Hand in Hand gehen müssen.
Optimale Anwendungsszenarien und Einsatzgebiete
Dieser Hybridschrittmotor ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen feine Bewegungssteuerung und hohe Drehmomente gefragt sind. Seine Spezifikationen machen ihn zur idealen Komponente für:
- 3D-Drucker und CNC-Maschinen: Für präzise Bewegung der Achsen und eine makellose Druck- bzw. Bearbeitungsqualität.
- Automatisierungstechnik: In Robotik-Armen, Montagebändern und anderen automatisierten Systemen, die exakte Bewegungsabläufe erfordern.
- Labor- und Medizintechnik: Für Pumpen, Dispensiersysteme und optische Geräte, bei denen höchste Präzision unerlässlich ist.
- Optische Geräte und Kamerasysteme: Zur präzisen Fokussierung und Positionierung von Linsen oder Sensoren.
- Spezialanfertigungen und Prototypenbau: In der Entwicklung neuer Produkte und Systeme, wo Flexibilität und Leistung gefragt sind.
Technische Exzellenz und Konstruktive Vorteile
Der ACT 17HM5417 zeichnet sich durch eine Reihe technischer Alleinstellungsmerkmale aus, die seine Leistungsfähigkeit und Langlebigkeit sicherstellen:
- Hohe Schrittauflösung: Mit 0,9° pro Schritt bietet der Motor eine um 50% feinere Auflösung als Standardmotoren mit 1,8°, was zu extrem sanften und präzisen Bewegungen führt. Dies minimiert Vibrationen und ermöglicht eine feiner abgestufte Steuerung.
- Optimales Drehmoment-Strom-Verhältnis: Der Motor liefert ein beeindruckendes Halte- und Arbeitsdrehmoment bei einem Betriebsstrom von 1,7 A und einer spezifischen Wicklungsspannung von 3,06 V. Dies ermöglicht eine effiziente Kraftübertragung bei gleichzeitiger Reduzierung der thermischen Belastung.
- Hybride Technologie: Die Kombination aus Schrittmotor und Permanentmagneten sorgt für ein hohes Drehmoment im Vergleich zur Baugröße und eine gute Dynamik.
- Robuste Bauweise: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Effiziente Wärmeableitung: Das Gehäuse ist so konzipiert, dass Wärme effektiv abgeleitet wird, was eine kontinuierliche Leistung auch bei längeren Betriebszyklen ermöglicht.
Detaillierte Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Motortyp | Hybridschrittmotor |
| Baugröße (NEMA) | NEMA 17 |
| Schrittwinkel | 0,9° |
| Nennstrom pro Phase | 1,7 A |
| Nennspannung (pro Phase) | 3,06 V |
| Widerstand pro Phase | ca. 1,8 Ohm (typisch, kann je nach Produktionscharge leicht variieren, aber innerhalb der Spezifikation für 3,06V bei 1,7A) |
| Induktivität pro Phase | ca. 2,6 mH (typisch, beeinflusst die Hochfrequenzleistung und das Stromverhalten) |
| Halte-Drehmoment | ca. 4,5 Nm (Newtonmeter) – ein wichtiger Indikator für die Kraftübertragung. Dieses Drehmoment ist entscheidend für Anwendungen, die präzise Positionierung unter Last erfordern. |
| Anzahl der Phasen | 2 |
| Isolation Klasse | Klasse B (130°C) – Bietet einen guten Schutz vor thermischer Überlastung und gewährleistet eine lange Lebensdauer der Wicklung. |
| Rotorträgheit | ca. 58 gcm² (Gramm Quadratzentimeter) – Ein wichtiger Wert für die Dynamik und Beschleunigungsfähigkeit des Motors. Geringere Trägheit ermöglicht schnellere Richtungswechsel. |
| Anzahl der Kabel | 4 – Standard für bipolare Schrittmotoren, ermöglicht flexible Ansteuerung mit verschiedenen Treibern. |
| Gewicht | ca. 280 g – Kompakte und leichte Bauweise, die ideal für platzkritische Anwendungen ist. |
| Betriebstemperatur | -20°C bis +50°C – Ermöglicht den Einsatz in einem breiten Temperaturspektrum. |
Anschluss und Ansteuerung
Der ACT 17HM5417 verfügt über vier Anschlusskabel, die eine bipolare Ansteuerung ermöglichen. Dies bedeutet, dass der Motor durch Umpolung der Stromrichtung in den einzelnen Spulen präzise gesteuert werden kann. Für die optimale Leistung und präzise Schrittsteuerung wird die Verwendung eines dedizierten Schrittmotortreibers (Stepper Driver) dringend empfohlen. Diese Treiber sind in der Lage, die notwendigen Strompulse mit hoher Frequenz und Genauigkeit zu generieren, um die volle Leistung und Auflösung des Motors auszuschöpfen. Achten Sie bei der Auswahl des Treibers auf die Kompatibilität mit dem NEMA 17 Standard und eine ausreichende Strombelastbarkeit (mindestens 1,7 A pro Phase). Treiber mit Mikroschritt-Funktionalität ermöglichen eine noch feinere Positionsauflösung und reduzieren Vibrationen erheblich.
Haltbarkeit und Wartungsanforderungen
Hybridschrittmotoren wie der ACT 17HM5417 sind für ihre Langlebigkeit bekannt. Die Konstruktion mit hochwertigen Lagern und einer robusten Gehäuseausführung minimiert den mechanischen Verschleiß. Eine ordnungsgemäße Ansteuerung und die Einhaltung des empfohlenen Betriebstemperaturbereichs sind entscheidend für eine maximale Lebensdauer. Übermäßige Erwärmung durch Überlastung oder ineffiziente Treiberschaltung sollte vermieden werden. Regelmäßige optische Inspektionen auf äußere Beschädigungen sind empfehlenswert, jedoch sind keine spezifischen Wartungsarbeiten im Sinne von Schmierung oder Austausch von Verschleißteilen im üblichen Betrieb erforderlich. Die Isolation Klasse B bietet einen erweiterten Schutz gegen thermische Belastungen, was die Zuverlässigkeit weiter erhöht.
FAQ – Häufig gestellte Fragen zu ACT 17HM5417 – Hybridschrittmotor NEMA 17, 0,9 °, 1,7 A, 3,06 V
Was bedeutet die Schrittauflösung von 0,9°?
Eine Schrittauflösung von 0,9° bedeutet, dass der Motor für jede volle Umdrehung 400 einzelne Schritte benötigt (360° / 0,9° = 400 Schritte). Dies ist eine feinere Auflösung als bei Standard-Schrittmotoren (typischerweise 1,8°), was zu deutlich flüssigeren und präziseren Bewegungen führt, da die einzelnen Schritte kleiner sind.
Welchen Schrittmotortreiber benötige ich für den ACT 17HM5417?
Sie benötigen einen bipolaren Schrittmotortreiber, der mindestens 1,7 A pro Phase liefern kann. Treiber mit Mikroschritt-Funktionalität sind empfehlenswert, um die Vorteile der 0,9°-Schrittauflösung voll auszuschöpfen und die Bewegung weiter zu glätten.
Ist dieser Motor für 24/7 Dauerbetrieb geeignet?
Ja, der ACT 17HM5417 ist für den Dauerbetrieb ausgelegt, vorausgesetzt, er wird innerhalb seiner Spezifikationen betrieben und die Wärmeableitung ist ausreichend. Die robuste Bauweise und die Isolation Klasse B unterstützen den langfristigen Einsatz.
Wie beeinflusst die angegebene Spannung von 3,06 V die Auswahl des Treibers?
Die Spannung von 3,06 V ist die Nennspannung, bei der der Motor den Nennstrom von 1,7 A liefert. Moderne Schrittmotortreiber arbeiten oft mit höheren Spannungen (z.B. 12V, 24V, 48V), um den Strom schneller in den Spulen aufzubauen und somit eine höhere Drehzahl zu ermöglichen. Der Treiber regelt den Strom auf die vom Motor benötigten 1,7 A. Die Angabe hilft primär bei der Berechnung der Leistungsaufnahme (P = U I) und dem Verständnis der Wicklungseigenschaften.
Welches Drehmoment kann ich erwarten?
Der ACT 17HM5417 bietet ein Halte-Drehmoment von etwa 4,5 Nm. Dieses Drehmoment ist die maximale Kraft, die der Motor in ruhender Position halten kann. Das Arbeitsdrehmoment ist geringer und nimmt mit steigender Drehzahl ab. Für genaue Berechnungen bezüglich Ihrer spezifischen Anwendung sollten Sie die Drehmomentkurven des Motors konsultieren, die jedoch typischerweise eine gute Leistungsfähigkeit im relevanten Drehzahlbereich zeigen.
Wie unterscheidet sich ein Hybridschrittmotor von einem reinem Schrittmotor?
Ein Hybridschrittmotor kombiniert die Vorteile von Permanentmagnet- und Reluktanzmotoren. Er hat eine hohe Schrittauflösung (wie ein Permanentmagnet-Schrittmotor) und ein hohes Drehmoment im Verhältnis zu seiner Größe, vergleichbar mit Reluktanzmotoren. Dies resultiert in einer hervorragenden Leistung für präzise und kraftvolle Bewegungen.
Kann ich den Motor mit einer Spannung von mehr als 3,06 V betreiben?
Ja, wie bereits erwähnt, können moderne Schrittmotortreiber höhere Spannungen verwenden. Die Spannung von 3,06 V bezieht sich auf die Spannung, bei der die angegebene Stromstärke von 1,7 A gemessen wird. Höhere Treiber-Spannungen ermöglichen eine bessere Stromregelung und höhere Drehzahlen, aber es ist entscheidend, dass der Treiber den Strom auf 1,7 A begrenzt, um eine Überhitzung und Beschädigung des Motors zu vermeiden.
