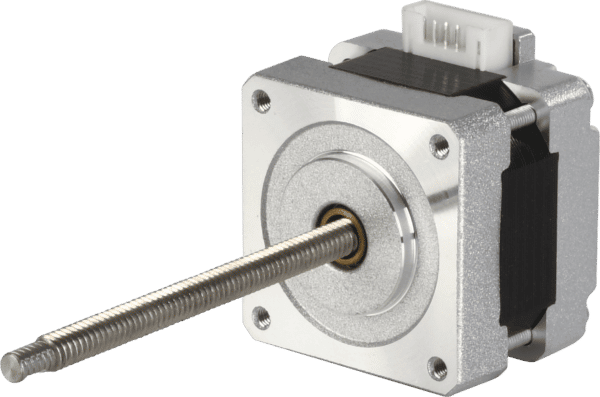

Präzision für anspruchsvolle Automatisierung: ACT 16HSL3404 Linear Schrittmotor
Der ACT 16HSL3404 Linear Schrittmotor NEMA 16 bietet präzise und zuverlässige lineare Bewegungen für eine Vielzahl von Automatisierungs-, Robotik- und CNC-Anwendungen. Wenn Sie eine Lösung für Anwendungen benötigen, die eine exakte Positionierung, hohe Wiederholgenauigkeit und eine kontrollierte lineare Verfahrbarkeit erfordern, ist dieser Schrittmotor die ideale Wahl.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte
Dieser Linear Schrittmotor ist speziell dafür konzipiert, die Herausforderungen moderner technischer Projekte zu meistern. Seine durchdachte Konstruktion und die hochwertigen Komponenten garantieren eine außergewöhnliche Performance und Langlebigkeit. Der NEMA 16 Standard sorgt für eine breite Kompatibilität mit gängigen Montagevorrichtungen und Treibern, was die Integration in bestehende oder neue Systeme erheblich vereinfacht. Im Gegensatz zu einfachen mechanischen Lösungen bietet der ACT 16HSL3404 eine digitale Steuerung, die eine punktgenaue und reproduzierbare Positionierung ermöglicht.
Technische Überlegenheit und präzise Steuerung
Der Kern des ACT 16HSL3404 ist seine Fähigkeit, präzise lineare Bewegungen mit einer Schrittweite von 1,8° zu erzeugen. Dies ermöglicht eine feine Abstufung der Bewegung und somit eine exakte Kontrolle über die Positionierung. Mit einer Nennspannung von 12 V ist er energieeffizient und lässt sich problemlos in Systeme mit geringerer Spannungsversorgung integrieren. Die integrierte Spindel mit einer Länge von 100 mm erlaubt lineare Verfahrwege, die für viele Standardanwendungen ausreichend sind und eine hohe Auflösung bei der linearen Bewegung gewährleisten.
Vorteile des ACT 16HSL3404 im Überblick
- Hohe Schrittauflösung: Mit 1,8° pro Schritt erzielen Sie feinste Bewegungsabstufungen für präzise Positionierung.
- Kompakte Bauform (NEMA 16): Passt in eine Vielzahl von Applikationen und ist einfach zu montieren.
- Zuverlässige Leistung: Konzipiert für langlebigen Betrieb und hohe Wiederholgenauigkeit.
- 12V Betriebsspannung: Energieeffizient und kompatibel mit vielen gängigen Steuerungen.
- Integrierte Spindel (100 mm): Ermöglicht direkte lineare Verfahrwege ohne zusätzliche Getriebe.
- Einfache Integration: Standardisierte Schnittstellen für problemlose Anbindung an Treiber und Steuerungen.
- Robuste Konstruktion: Gefertigt für den anspruchsvollen Einsatz in Industrie und Hobby.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | ACT 16HSL3404 |
| Motortyp | Linear Schrittmotor |
| Schrittwinkel | 1,8° |
| Nennspannung | 12 V |
| Spindellänge | 100 mm |
| Gehäusegröße (NEMA) | NEMA 16 |
| Anschlussart | Standard-Stecker (typisch 4-adrig) |
| Wiederholgenauigkeit | Sehr hoch, abhängig von Steuerung und Lastbedingungen. Ermöglicht präzise Positionierung im Mikrometerbereich. |
| Material der Spindel | Gehärteter Stahl für hohe Abriebfestigkeit und Lebensdauer. |
| Lagerung | Präzisionskugellager zur Minimierung von Reibung und Spiel. |
| Anwendungsgebiete | 3D-Drucker, CNC-Maschinen, Lasergravierer, Automatisierungstechnik, Laborgeräte, Pick-and-Place-Systeme, optische Positioniersysteme. |
Anwendungsfelder und Einsatzmöglichkeiten
Der ACT 16HSL3404 Linear Schrittmotor eröffnet vielfältige Möglichkeiten für präzise Bewegungssteuerungen. Seine Eignung für den Einsatz in anspruchsvollen Umgebungen wie dem 3D-Druck und bei CNC-Maschinen unterstreicht seine Fähigkeit, konsistente und wiederholbare Bewegungen unter Last zu liefern. Die integrierte Spindel mit 100 mm Verfahrweg macht ihn zu einer idealen Wahl für Aufgaben, bei denen eine lineare Achsenbewegung erforderlich ist, ohne dass komplexe mechanische Umwandlungssysteme benötigt werden. Dies reicht von der präzisen Platzierung von Bauteilen in automatisierten Fertigungslinien bis hin zur Steuerung von Optiken in Messinstrumenten. Die NEMA 16 Baugröße ermöglicht eine kompakte Integration in Geräte, bei denen Platzbeschränkungen eine Rolle spielen.
Wichtige Überlegungen für die Implementierung
Für den optimalen Betrieb des ACT 16HSL3404 ist die Auswahl eines geeigneten Schrittmotortreibers von entscheidender Bedeutung. Ein Treiber, der eine Mikroschrittauflösung unterstützt, kann die Vibrationsarmut und Laufruhe des Motors weiter verbessern und die effektive Auflösung der linearen Bewegung erhöhen. Die Anbindung erfolgt typischerweise über standardisierte Steckverbindungen, die eine einfache Integration in bestehende Steuerungssysteme ermöglichen. Achten Sie bei der Installation auf eine spielfreie Lagerung der Spindel, um die maximal erreichbare Präzision zu gewährleisten. Die zugeführte Spannung von 12 V sollte stabil und innerhalb der Spezifikationen des Motors liegen, um eine Überlastung oder Unterversorgung zu vermeiden.
FAQ – Häufig gestellte Fragen zu ACT 16HSL3404 – Linear Schrittmotor NEMA 16, 1,8°, 12 V, 100 mm
Was ist der Hauptvorteil des ACT 16HSL3404 gegenüber herkömmlichen Motoren?
Der Hauptvorteil liegt in der präzisen, schrittweisen Bewegung und der direkten linearen Umwandlung der Drehbewegung in eine lineare Bewegung über die integrierte Spindel. Dies ermöglicht eine exakte Positionierung ohne die Notwendigkeit von Getrieben oder komplexen mechanischen Übertragungselementen, was zu höherer Genauigkeit und einfacherer Implementierung führt.
Für welche Art von Projekten ist dieser Linear Schrittmotor am besten geeignet?
Er eignet sich ideal für präzisionsgesteuerte Anwendungen wie 3D-Drucker, CNC-Maschinen, Lasergravierer, automatische Positioniersysteme, Laborgeräte und jede Anwendung, die eine exakte und wiederholbare lineare Verfahrbarkeit erfordert.
Benötige ich spezielle Software, um den ACT 16HSL3404 zu steuern?
Sie benötigen eine Schrittmotorsteuerung (Treiber) und eine entsprechende Steuersoftware (z.B. G-Code-Sender für CNC-Anwendungen oder eine eigene Steuerungshardware mit Firmware), um die Bewegungen des Motors zu definieren und auszuführen.
Wie beeinflusst die Schrittweite von 1,8° die Leistung?
Eine Schrittweite von 1,8° bedeutet, dass sich der Motor pro vollem Schritt um 1,8° dreht. Dies ermöglicht eine feine Auflösung und präzise Bewegungssteuerung. Mit Mikroschritt-Treibertechnologie kann diese Auflösung weiter gesteigert werden, was zu noch sanfteren und genaueren linearen Bewegungen führt.
Kann der ACT 16HSL3404 auch für höhere lineare Geschwindigkeiten eingesetzt werden?
Die erreichbare lineare Geschwindigkeit hängt von mehreren Faktoren ab, darunter die Steuerspannung, die maximale Drehzahl des Motors und die Steigung der Spindel. Für sehr hohe Geschwindigkeiten können spezielle Hochgeschwindigkeitsspindeln oder leistungsfähigere Motoren erforderlich sein. Dieser Motor ist für präzise Positionierung optimiert.
Welche Tragfähigkeit hat der ACT 16HSL3404?
Die maximale lineare Tragfähigkeit hängt von der Steigung der Spindel, der Reibung und der Vorspannung ab. Da es sich um einen Linear Schrittmotor handelt, ist er primär für die präzise Positionierung und nicht für extrem hohe Lasten ausgelegt. Die genaue Tragfähigkeit sollte basierend auf dem spezifischen Anwendungsfall und der Auslegung des Gesamtsystems ermittelt werden.
Ist der Motor wasserdicht oder staubgeschützt?
Die Standardkonstruktion dieses Linear Schrittmotors ist nicht explizit für Wasserdichtigkeit oder hohe Staubschutzklassen (IP-Schutzarten) ausgelegt. Bei Anwendungen in staubigen oder feuchten Umgebungen sind zusätzliche Schutzmaßnahmen oder spezielle Ausführungen ratsam.
