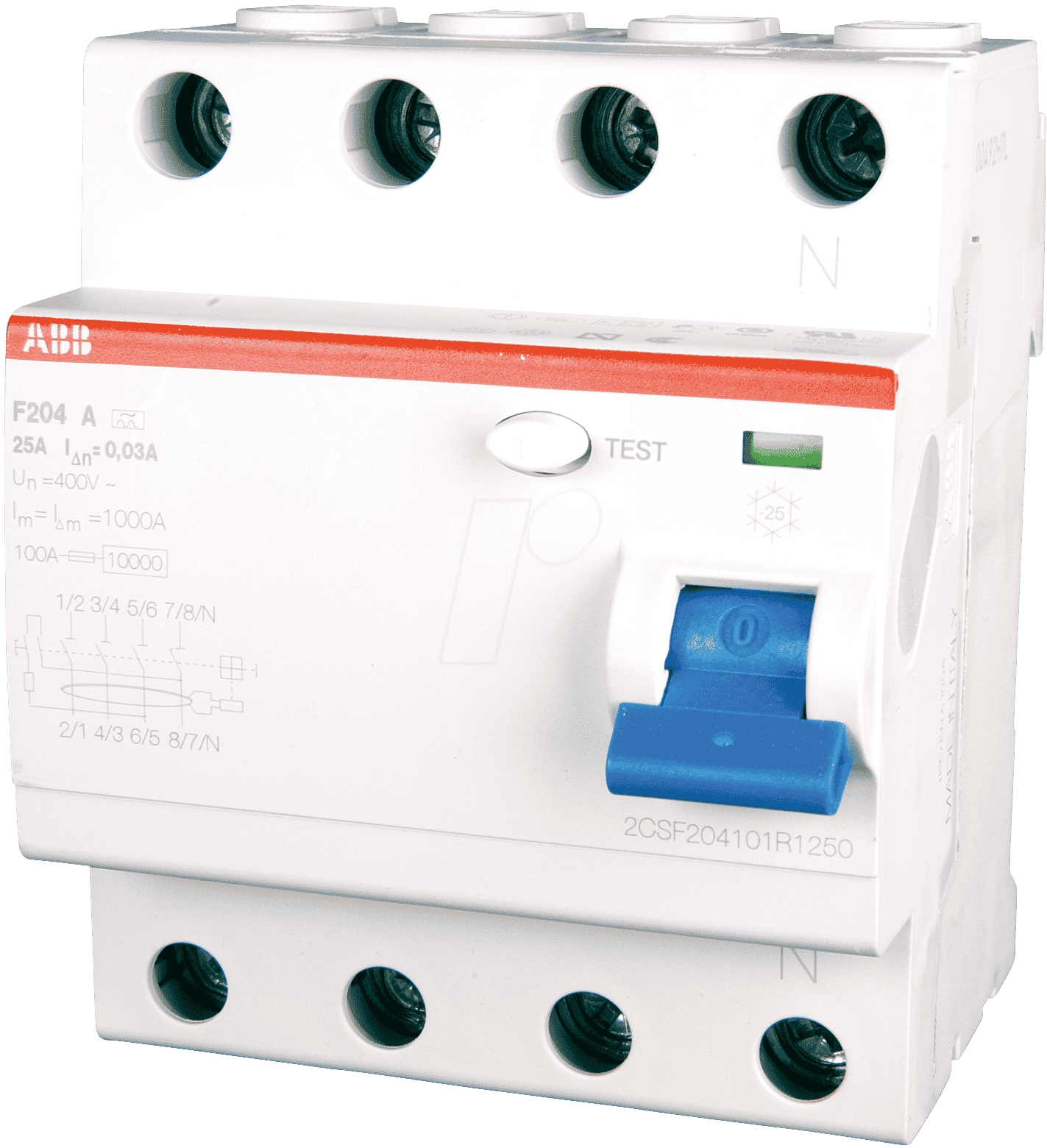

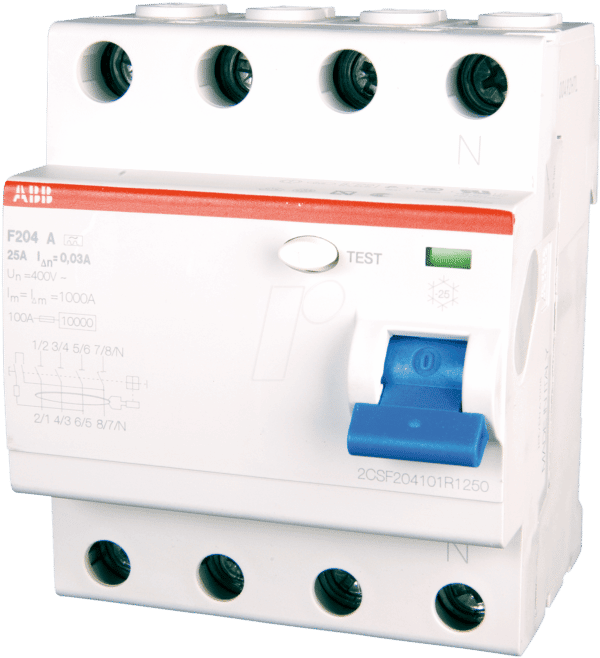

Schützen Sie Ihre Installationen effektiv: Der ABB F204A-403 Fehlerstromschutz-Schalter
Für anspruchsvolle elektrische Installationen, bei denen höchste Sicherheit und zuverlässiger Schutz vor gefährlichen Fehlerströmen unabdingbar sind, bietet der ABB F204A-403 Fehlerstromschutz-Schalter die ideale Lösung. Speziell entwickelt für den Schutz von Personen und Sachwerten in gewerblichen, industriellen und privaten Umgebungen, garantiert dieser 4-polige Schalter maximale Sicherheit bei einer Nennstrombelastbarkeit von 40 Ampere und einer Bemessungsfehlerstromstärke von 300 Milliampere.
Überlegene Sicherheit durch fortschrittliche Technologie
Der ABB F204A-403 stellt eine signifikante Verbesserung gegenüber herkömmlichen Schutzvorrichtungen dar, indem er präzisen und schnellen Schutz vor Fehlerströmen bietet, die durch Isolationsfehler, defekte Geräte oder unsachgemäße Verdrahtung entstehen können. Seine fortschrittliche Auslösetechnologie minimiert das Risiko von Stromschlägen und Bränden, selbst in Umgebungen mit erhöhten Anforderungen an die elektrische Sicherheit. Die 4-polige Ausführung gewährleistet einen vollumfänglichen Schutz für Drehstromnetze, was ihn zur überlegenen Wahl für professionelle Anwendungen macht, bei denen eine lückenlose Absicherung entscheidend ist.
Schlüsselfunktionen und Vorteile
- Zuverlässiger Personenschutz: Ausgelegt, um Fehlerströme von 300 mA schnell zu erkennen und die Stromzufuhr zu unterbrechen, was das Risiko von tödlichen Stromschlägen drastisch reduziert.
- Umfassender Sachwertschutz: Verhindert Schäden an elektrischen Geräten und Anlagen, die durch undefinierte Fehlerströme verursacht werden könnten, und minimiert somit Ausfallzeiten und Reparaturkosten.
- Robuste 4-polige Ausführung: Bietet vollständige Absicherung für Drehstromanwendungen, was ihn ideal für industrielle Maschinen, Wärmepumpen und andere Drehstromverbraucher macht.
- Hohe Schaltleistung: Mit einer Nennstrombelastbarkeit von 40 A ist dieser Schutzschalter auch für Anwendungen mit höherem Energiebedarf geeignet.
- Langlebigkeit und Qualität: Gefertigt nach höchsten Qualitätsstandards von ABB, einem weltweit führenden Technologieunternehmen im Bereich Elektrotechnik.
- Einfache Installation: Konzipiert für eine unkomplizierte Montage in Verteilerschränken, was Installationszeiten reduziert.
- Kompaktes Design: Nimmt minimalen Platz im Schaltschrank ein, was die Planung und Erweiterung elektrischer Anlagen erleichtert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | F200 Serie |
| Typ | Fehlerstromschutz-Schalter (RCBO – Residual Current Operated Circuit-Breaker with Overcurrent protection) |
| Polanzahl | 4-polig |
| Nennstrom (In) | 40 A |
| Bemessungsfehlerstrom (IΔn) | 300 mA |
| Auslösetyp | AC-Typ (für Wechselströme) |
| Bemessungsschaltvermögen (Icn) | Bis zu 6 kA (gemäß IEC/EN 61009) |
| Nennspannung (Ue) | 400 V AC |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (Schutz gegen Eindringen fester Körper > 12,5 mm) |
| Umgebungstemperatur im Betrieb | -25 °C bis +55 °C |
| Klemmentyp | Schraubklemmen mit integriertem Kabelschuh, geeignet für eindrähtige und feindrähtige Leiter |
| Montageart | Schnappbefestigung auf DIN-Schiene (35 mm) |
| Konformität | IEC/EN 61009-1, IEC/EN 61009-2-1 |
Einsatzbereiche für maximale Sicherheit
Der ABB F204A-403 Fehlerstromschutz-Schalter ist eine essentielle Komponente in einer Vielzahl von Umgebungen, wo elektrische Sicherheit oberste Priorität hat. Seine 4-polige Ausführung prädestiniert ihn für den Einsatz in industriellen Schaltanlagen, wo er zum Schutz von Maschinen mit Drehstrommotoren wie Pumpen, Kompressoren, Lüftungsanlagen oder Werkzeugmaschinen eingesetzt wird. In Gewerbebetrieben, beispielsweise in Werkstätten, Produktionshallen oder auch in größeren Bürogemeinschaften mit speziellen elektrischen Anforderungen, bietet er zuverlässigen Schutz vor Fehlerströmen, die durch komplexe elektrische Verbraucher oder eine höhere Anzahl an Geräten entstehen können. Auch in landwirtschaftlichen Betrieben, wo elektrische Anlagen oft erhöhten Umwelteinflüssen ausgesetzt sind und eine hohe Betriebssicherheit unerlässlich ist, spielt der F204A-403 seine Stärken aus. Darüber hinaus eignet er sich hervorragend für den Schutz von Verteilungen, die größere Wärmepumpen, Elektrofahrzeugladestationen für den Mehrfamilienhausbereich oder andere anspruchsvolle elektrische Installationen versorgen.
Material und Verarbeitungsqualität
Die Gehäuse des ABB F204A-403 bestehen aus einem hochschlagfesten und flammhemmenden Thermoplast. Dieses Material bietet nicht nur eine ausgezeichnete mechanische Stabilität, sondern trägt auch maßgeblich zur Sicherheit bei, indem es im Brandfall die Ausbreitung von Flammen verzögert und die Entstehung von schädlichen Gasen minimiert. Die Kontakte sind aus einer robusten Kupferlegierung gefertigt, die eine hohe Leitfähigkeit und Langlebigkeit auch unter Last gewährleistet. Die Klemmen sind so konstruiert, dass sie einen sicheren und festen Halt für die Leiter bieten, um lose Verbindungen, die zu Erwärmung und potenziellen Gefahren führen könnten, zu vermeiden.
Konstruktionsmerkmale für Effizienz und Zuverlässigkeit
Der ABB F204A-403 ist nach dem Prinzip eines Fehlerstromschutzes mit integriertem Überstromschutz aufgebaut. Dies bedeutet, dass er sowohl auf gefährliche Fehlerströme als auch auf Überlastungen und Kurzschlüsse reagiert. Die Auslösekennlinie ist für den Schutz von Personen und Sachwerten optimiert. Die 4-polige Konstruktion ermöglicht die Absicherung aller Außenleiter (L1, L2, L3) sowie des Neutralleiters (N), was bei Drehstromsystemen einen vollständigen Schutz gewährleistet und die Gefahr von gefährlichen Spannungsverschiebungen oder unzureichender Abschaltung im Fehlerfall minimiert. Die kompakte Bauform und die standardisierte Schnappbefestigung auf der Hutschiene erlauben eine problemlose Integration in bestehende oder neue Elektroinstallationsverteiler.
Nachhaltigkeit und Langlebigkeit
ABB legt Wert auf die Langlebigkeit seiner Produkte, um Ressourcen zu schonen und die Notwendigkeit von vorzeitigem Austausch zu minimieren. Der F204A-403 ist für eine lange Lebensdauer unter normalen Betriebsbedingungen konzipiert. Die Verwendung hochwertiger Materialien und die präzise Fertigung tragen zur Zuverlässigkeit und Wartungsarmut des Geräts bei. Dies unterstützt auch nachhaltige elektrische Infrastrukturen, da die Lebensdauer der Komponenten direkt mit der Ressourcennutzung korreliert.
FAQ – Häufig gestellte Fragen zu ABB F204A-403 – Fehlerstromschutz-Schalter, 40 A, 300 mA, 4 polig
Was genau ist ein Fehlerstromschutz-Schalter (RCD) und wozu dient er?
Ein Fehlerstromschutz-Schalter (RCD) ist eine elektrische Schutzeinrichtung, die dazu dient, Personen vor gefährlichen elektrischen Schlägen zu schützen. Er misst kontinuierlich die Stromflüsse in den Leitern und unterbricht die Stromversorgung sofort, wenn er einen ungleichen Stromfluss feststellt. Dieser Ungleichgewicht (Fehlerstrom) deutet darauf hin, dass Strom durch einen unerwünschten Pfad fließt, beispielsweise durch eine Person, die ein defektes Gerät berührt. Der ABB F204A-403 mit einer Bemessungsfehlerstromstärke von 300 mA ist primär für den Sachschutz konzipiert, bietet aber auch einen erhöhten Personenschutz in bestimmten Anwendungsbereichen.
Wann ist ein 4-poliger Fehlerstromschutz-Schalter notwendig?
Ein 4-poliger Fehlerstromschutz-Schalter wird in erster Linie in Drehstromnetzen (Drehstromsystemen) benötigt. Diese Systeme haben drei Außenleiter (L1, L2, L3) und einen Neutralleiter (N). Ein 4-poliges Gerät schaltet alle vier Leiter gleichzeitig ab, wenn ein Fehlerstrom erkannt wird. Dies ist entscheidend, um eine vollständige und sichere Unterbrechung der Stromzufuhr zu gewährleisten, insbesondere bei Maschinen und Geräten, die mit Drehstrom betrieben werden und bei denen ein Fehler auf einem der Außenleiter auftreten kann.
Was bedeutet die Angabe „40 A“ und „300 mA“?
„40 A“ bezeichnet die Nennstrombelastbarkeit des Schalters. Das bedeutet, dass der Schalter einen Dauerstrom von bis zu 40 Ampere sicher führen kann, ohne sich übermäßig zu erwärmen oder zu beschädigen. „300 mA“ (Milliamperé) ist die Bemessungsfehlerstromstärke (IΔn). Dies ist der Wert des Fehlerstroms, bei dem der Schalter auslösen muss. Ein Wert von 300 mA bietet in erster Linie Schutz vor größeren Fehlerströmen, die zu Bränden oder Schäden an Geräten führen könnten, und stellt in bestimmten Anwendungen auch einen erhöhten Personenschutz dar.
Worin unterscheidet sich der ABB F204A-403 von einem 2-poligen Fehlerstromschutz-Schalter?
Ein 2-poliger Fehlerstromschutz-Schalter schaltet nur einen Außenleiter (L) und den Neutralleiter (N) ab. Er ist für einphasige Wechselstromnetze konzipiert. Der 4-polige ABB F204A-403 schaltet hingegen alle drei Außenleiter (L1, L2, L3) und den Neutralleiter (N) ab. Diese vollständige Abschaltung aller Pole ist bei Drehstromanwendungen unerlässlich, um eine sichere und vollständige Trennung vom Stromnetz zu gewährleisten und das Risiko von elektrischen Gefahren zu minimieren.
Welche Art von Fehlerströmen erkennt dieser Schalter?
Der ABB F204A-403 ist vom Typ AC. Das bedeutet, er ist primär für den Schutz vor sinusförmigen Wechselströmen ausgelegt, die durch Isolationsfehler in Wechselstromkreisen entstehen können. Für Anwendungen, bei denen Gleichfehlerströme oder glatt-gleichgerichtete Fehlerströme auftreten können (z.B. bei Geräten mit Leistungselektronik wie Frequenzumrichtern), wären spezielle Typen wie Typ A, F oder B erforderlich.
Ist der ABB F204A-403 für den Einsatz in Wohnhäusern geeignet?
Der ABB F204A-403 ist mit einer Bemessungsfehlerstromstärke von 300 mA primär für den Sachschutz in gewerblichen und industriellen Anwendungen konzipiert. In Wohnhäusern werden Fehlerstromschutzschalter oft mit einer geringeren Auslöseschwelle von 30 mA für den primären Personenschutz eingesetzt. Dennoch kann ein 300 mA RCD in bestimmten Bereichen eines Wohngebäudes (z.B. als Vorsicherung für die gesamte Installation oder zum Schutz von Garagen/Außenbereichen) oder in Verbindung mit weiteren Schutzmaßnahmen sinnvoll sein. Die genaue Auswahl und Dimensionierung sollte immer durch eine qualifizierte Elektrofachkraft gemäß den geltenden Normen erfolgen.
Wie wird der ABB F204A-403 installiert?
Die Installation des ABB F204A-403 erfolgt in der Regel auf einer Standard-Hutschiene (DIN-Schiene mit 35 mm Breite) in einem Verteilerkasten oder Schaltschrank. Er wird einfach auf die Schiene geklickt. Die elektrischen Anschlüsse erfolgen über Schraubklemmen, die sowohl für eindrähtige als auch für feindrähtige Leiter mit oder ohne Aderendhülse geeignet sind. Die genaue Verdrahtung muss gemäß dem Schaltplan und den geltenden Installationsvorschriften durch eine qualifizierte Elektrofachkraft erfolgen.
