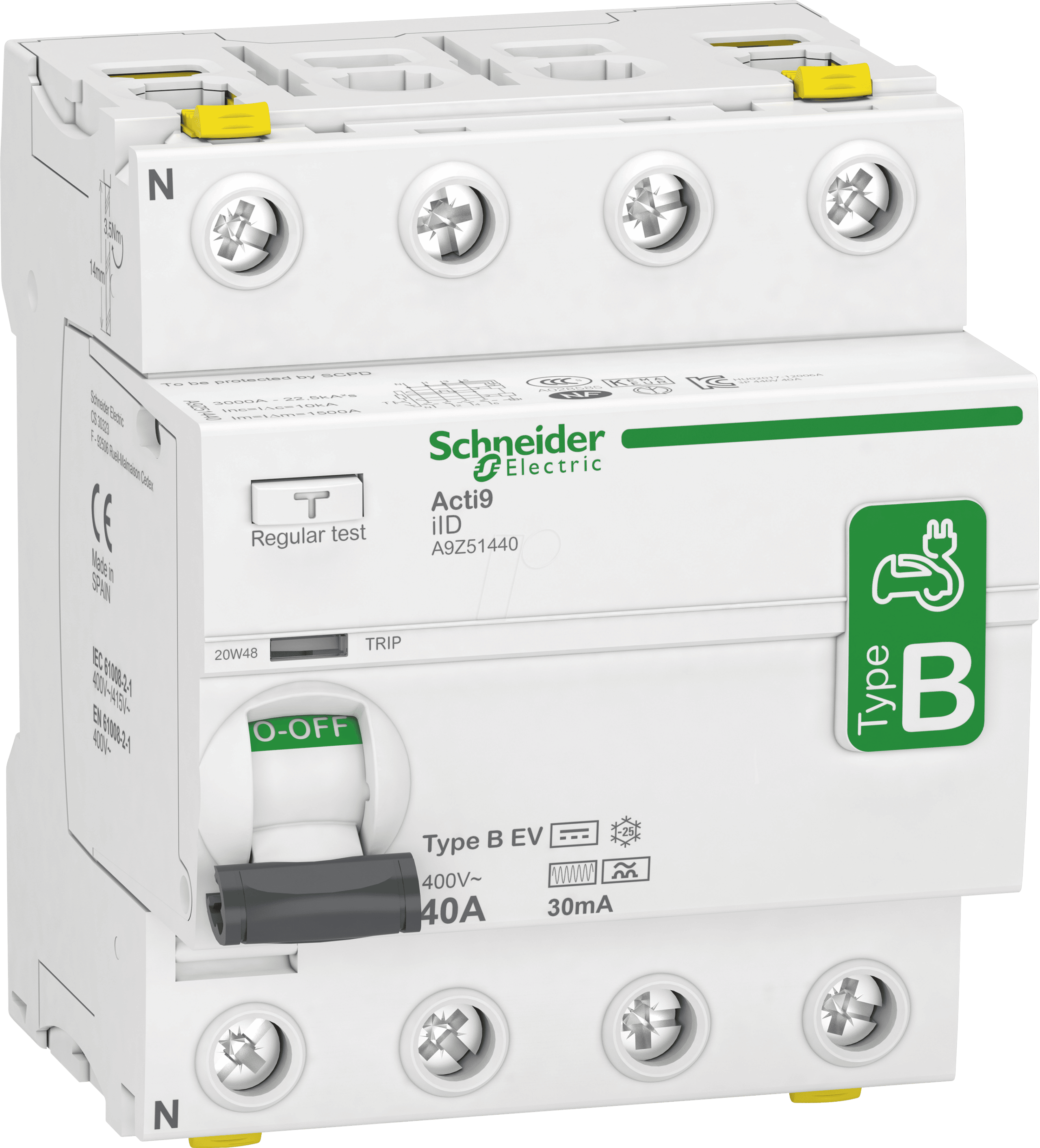

Sicherheit und Zuverlässigkeit für Ihre Elektroladestation: Der A9Z51440 FI-Schutzschalter
Für jeden Betreiber einer Elektroladestation, sei es im privaten, gewerblichen oder öffentlichen Bereich, steht die Sicherheit an erster Stelle. Die A9Z51440 FI-Schutzschalter ist die ultimative Lösung, um elektrische Anlagen vor Fehlerströmen zu schützen und so Personen- und Sachschäden effektiv vorzubeugen. Wenn Sie eine Ladestation mit Typ-2-Anschluss betreiben oder planen, ist dieser hochentwickelte Fehlerstrom-Schutzschalter die unverzichtbare Komponente für maximale Sicherheit und normgerechte Installation.
Warum A9Z51440 die überlegene Wahl ist
Herkömmliche FI-Schutzschalter decken oft nicht die spezifischen Anforderungen moderner Elektroladestationen ab, insbesondere im Hinblick auf Gleichfehlerströme, die von Ladegeräten erzeugt werden können. Der A9Z51440, ein FI Typ B-EV Schutzschalter, ist speziell für diese Herausforderungen konzipiert. Er bietet einen erweiterten Schutz, der weit über die Standards hinausgeht und somit eine überlegene Sicherheit für Mensch und Anlage garantiert. Die 4-polige Ausführung gewährleistet eine umfassende Absicherung und die Nennstromstärke von 40A macht ihn kompatibel mit einer Vielzahl von Ladestationen.
Umfassender Schutz für Elektromobilität
Die Integration von Elektromobilität in unseren Alltag bringt neue Anforderungen an die elektrische Sicherheit mit sich. Die A9Z51440 FI-Schutzschalter erfüllt diese Anforderungen mit Bravour. Er wurde entwickelt, um empfindliche Elektronik und vor allem Menschen vor den Gefahren durch Fehlerströme zu schützen, die bei der Energieübertragung zu Elektrofahrzeugen auftreten können.
Vorteile des A9Z51440 FI-Schutzschalters
- Erweiterter Fehlerstromschutz: Speziell für Elektroladestationen konzipiert, erkennt und schaltet der FI Typ B-EV sowohl Wechsel- als auch pulsierende und glatte Gleichfehlerströme. Dies ist entscheidend, da moderne Ladetechnik Gleichfehlerströme erzeugen kann, die Standard-FI-Schutzschalter nicht erkennen würden.
- Maximale Personensicherheit: Mit einer Auslöseempfindlichkeit von 30mA bietet der A9Z51440 einen hochwirksamen Schutz gegen gefährliche Körperströme. Bei einem Fehlerfall wird die Stromzufuhr umgehend unterbrochen, um Stromschläge zu verhindern.
- Robuste 4-polige Ausführung: Die 4-polige Bauweise sorgt für eine vollständige Abschaltung aller Außenleiter und des Neutralleiters im Fehlerfall. Dies bietet ein Höchstmaß an Sicherheit und verhindert gefährliche Potentialverschleppungen.
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von 40A ist der Schutzschalter bestens gerüstet für die hohen Ströme, die beim Laden von Elektrofahrzeugen auftreten können. Er ist somit für eine breite Palette von Ladestationen geeignet.
- Normkonformität: Die Einhaltung geltender Normen und Vorschriften ist für elektrische Installationen unerlässlich. Der A9Z51440 unterstützt Sie dabei, Ihre Elektroladestation sicher und gesetzeskonform zu betreiben.
- Langlebigkeit und Zuverlässigkeit: Gefertigt nach hohen Qualitätsstandards, gewährleistet dieser FI-Schutzschalter eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Materialqualität
Der A9Z51440 zeichnet sich durch hochwertige Materialien und eine durchdachte Konstruktion aus, die seine Robustheit und Langlebigkeit sicherstellt. Die Komponenten sind auf maximale elektrische Leitfähigkeit und Isolationsfestigkeit ausgelegt, um auch bei hohen Belastungen eine sichere Funktion zu gewährleisten. Die präzise Verarbeitung der internen Mechanismen sorgt für eine schnelle und zuverlässige Auslösung im Fehlerfall. Das Gehäusematerial ist so gewählt, dass es mechanischen Belastungen standhält und eine dauerhafte Installation ermöglicht.
Einsetzbarkeit und Installationsvorteile
Dieser FI-Schutzschalter ist die ideale Wahl für die Absicherung von:
- Privaten Wallboxen und Ladestationen
- Öffentlichen Ladesäulen
- Gewerblichen Ladeinfrastrukturen für Mitarbeiter oder Kunden
- Ladeparks für E-Fahrzeuge
- Industriellen Anwendungen, bei denen spezielle Fehlerstromschutzanforderungen bestehen.
Die kompakte Bauweise und die standardisierten Anschlusspunkte erleichtern die Integration in bestehende oder neue Verteilerschränke. Er fügt sich nahtlos in die meisten Schaltschrankkonfigurationen ein.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | A9Z51440 |
| Produkttyp | FI-Schutzschalter für Elektroladestationen (EV-spezifisch) |
| Polzahl | 4P (4-polig) |
| Nennstromstärke | 40A |
| FI-Typ | Typ B-EV |
| Auslöseempfindlichkeit | 30mA |
| Nennschaltvermögen (kA) | 10 |
| Bemessungsbetriebsspannung (V) | 400 |
| Frequenz (Hz) | 50/60 |
| Schutzart (IP) | IP20 (im montierten Zustand, je nach Gehäuse) |
| Umgebungstemperatur (°C) | -25 bis +40 |
| Schaltstellungsanzeige | Ja |
| Anschlussart | Schraubklemmen für Leiterquerschnitte von 1.5 mm² bis 35 mm² (flexibel und starr) |
| Normen | Konform mit IEC/EN 61008-1, IEC/EN 62423, VDE 0664-40 |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast für erhöhte Sicherheit und Langlebigkeit. |
| Einsatzgebiet | Absicherung von Elektroladestationen, Wallboxen und Anlagen mit potentialen Gleichfehlerströmen. |
FAQ – Häufig gestellte Fragen zu A9Z51440 – FI-Schutzschalter Elektroladestation, 4P, 40A, FI Typ B-EV, 30mA
Was bedeutet FI Typ B-EV und warum ist er für Elektroladestationen wichtig?
FI Typ B-EV steht für einen Fehlerstrom-Schutzschalter, der speziell für die Anforderungen von Elektrofahrzeug-Ladestationen entwickelt wurde. Er erkennt neben den üblichen Wechsel- und pulsierenden Gleichfehlerströmen (wie Typ A und Typ F) auch glatte Gleichfehlerströme, die von den Gleichrichtern in modernen Ladegeräten erzeugt werden können. Ohne diesen speziellen Typ B-EV Schutzschalter könnten glatte Gleichfehlerströme die Funktionsweise von vorgeschalteten Typ A oder AC FI-Schutzschaltern beeinträchtigen oder diese sogar unempfindlich machen, was eine erhebliche Sicherheitslücke darstellen würde. Der A9Z51440 bietet somit den notwendigen, erweiterten Schutz.
Ist der A9Z51440 für jede Art von Elektroladestation geeignet?
Ja, der A9Z51440 ist aufgrund seiner FI Typ B-EV Charakteristik und der hohen Nennstromstärke von 40A für praktisch alle gängigen Elektroladestationen geeignet. Dies umfasst sowohl private Wallboxen als auch öffentliche und gewerbliche Ladesäulen, die mit Typ-2-Steckern ausgestattet sind. Seine 4-polige Ausführung und die hohe Schaltleistung gewährleisten eine sichere und normgerechte Installation.
Muss ich bei der Installation eines Typ B-EV FI-Schutzschalters etwas Besonderes beachten?
Die Installation eines FI-Schutzschalters sollte immer von einer qualifizierten Elektrofachkraft durchgeführt werden. Generell gelten die gleichen Installationsprinzipien wie bei anderen Leistungsschaltern. Achten Sie auf die korrekte Anschlussreihenfolge der Leiter (Phase L1, L2, L3, Neutralleiter N) und stellen Sie sicher, dass die zulässigen Leiterquerschnitte eingehalten werden. Die korrekte Erdung der Anlage ist ebenfalls essenziell für die Funktion des FI-Schutzschalters.
Was passiert genau, wenn der FI-Schutzschalter auslöst?
Wenn ein Fehlerstrom auftritt, der den eingestellten Schwellenwert von 30mA überschreitet, erkennt der FI-Schutzschalter diese Differenz zwischen dem hin- und zurückfließenden Strom. Dies signalisiert, dass Strom unkontrolliert abfließt, beispielsweise durch eine Person, die ein defektes Kabel berührt. Der Schutzschalter unterbricht daraufhin extrem schnell (innerhalb von Millisekunden) die Stromzufuhr zu diesem Stromkreis, um einen lebensgefährlichen Stromschlag oder einen Brand zu verhindern.
Welche Rolle spielt die Nennstromstärke von 40A für eine Elektroladestation?
Die Nennstromstärke von 40A gibt an, welchen maximalen Dauerstrom der FI-Schutzschalter sicher führen kann, ohne Schaden zu nehmen. Viele moderne Elektroladestationen arbeiten mit Strömen von 32A oder sogar mehr, insbesondere beim Schnellladen. Eine Nennstromstärke von 40A bietet hier einen ausreichenden Sicherheitsspielraum und stellt sicher, dass der Schutzschalter auch unter hoher Last zuverlässig funktioniert und die gesamte Leistung der Ladestation sicher absichert.
Gibt es Unterschiede zwischen einem FI-Schutzschalter und einem Leitungsschutzschalter (LS-Schalter)?
Ja, diese beiden Geräte haben unterschiedliche Funktionen. Ein Leitungsschutzschalter (auch Sicherungsautomat genannt) schützt die elektrische Leitung vor Überlastung und Kurzschluss. Er unterbricht den Stromkreis, wenn der Strom zu hoch wird, um Kabelbrände zu vermeiden. Ein FI-Schutzschalter hingegen schützt vor gefährlichen Körperströmen durch Fehlerströme in die Erde. Er ist ein reiner Personenschutzschalter. Für eine vollständige und sichere elektrische Installation, insbesondere bei Ladestationen, sind oft beide Arten von Schutzschaltern in Kombination erforderlich.
Wie lange ist die erwartete Lebensdauer des A9Z51440 FI-Schutzschalters?
Hochwertige FI-Schutzschalter wie der A9Z51440 sind auf eine lange Lebensdauer ausgelegt. Unter normalen Betriebsbedingungen und bei Einhaltung der Installationsvorschriften kann von einer Lebensdauer von mehreren Jahrzehnten ausgegangen werden. Die mechanische Lebensdauer (Anzahl der Schaltspiele) ist ebenfalls sehr hoch. Regelmäßige Sichtprüfungen und Funktionstests durch eine Elektrofachkraft sind jedoch empfehlenswert, um die dauerhafte Sicherheit zu gewährleisten.
