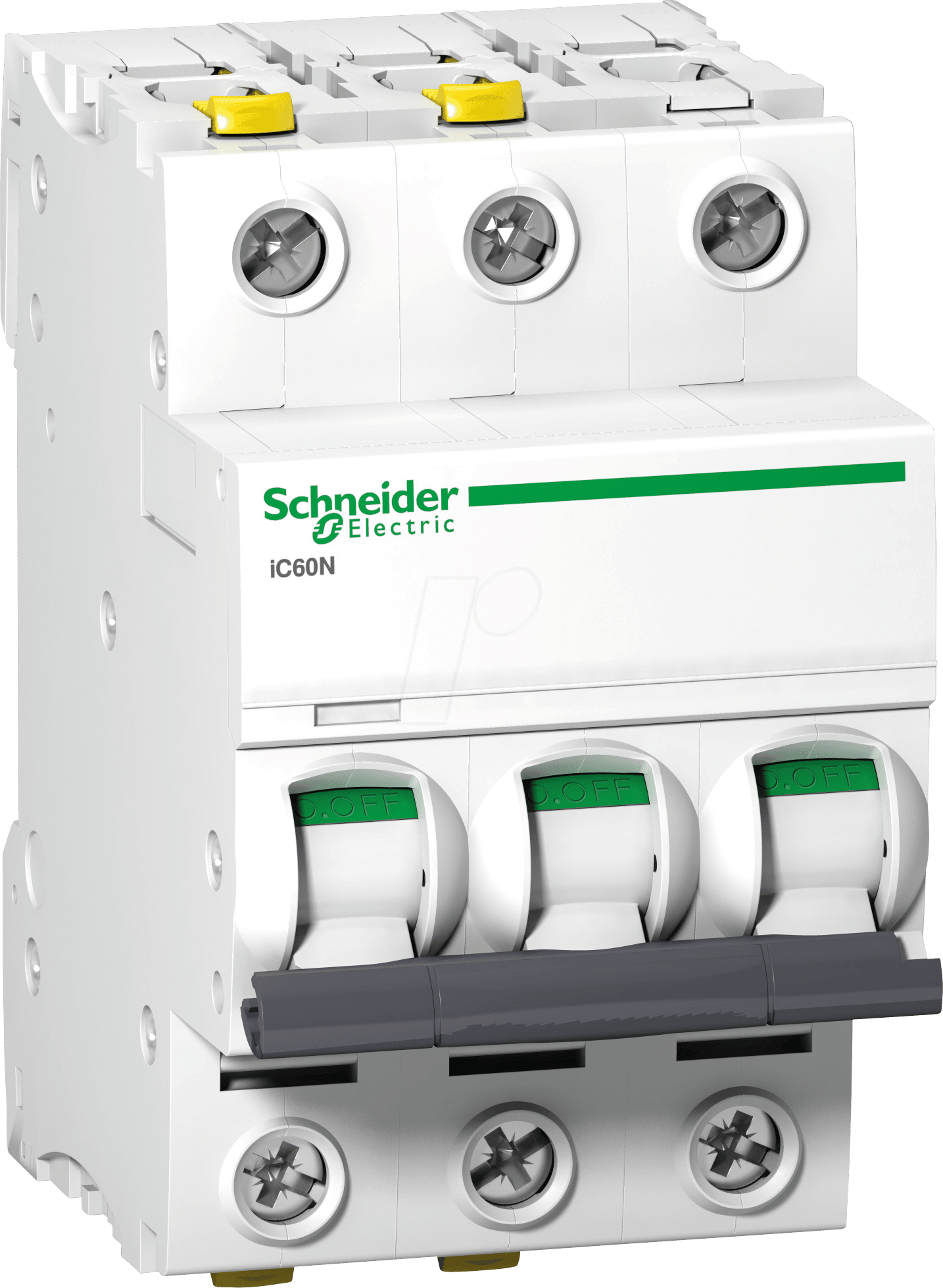

Zuverlässiger Schutz für Ihre Elektroinstallation: Der A9F03316 – Leitungsschutzschalter iC60N
Sicherheit und Zuverlässigkeit sind entscheidend, wenn es um den Schutz Ihrer elektrischen Anlagen geht. Der A9F03316 – ein Leitungsschutzschalter der iC60N Serie von Schneider Electric – bietet präzisen Überstromschutz und minimiert das Risiko von Beschädigungen durch Überlastung und Kurzschluss. Dieses dreipolige Gerät mit 16 Ampere Nennstrom und einer B-Charakteristik ist die ideale Wahl für Elektrofachbetriebe, Hausbesitzer und Industrieanwender, die eine robuste und effiziente Lösung für die Absicherung von Leitungen benötigen.
Überlegene Leistung und Sicherheit mit dem iC60N
Der A9F03316 setzt Standards in puncto Leistung und Sicherheit. Im Gegensatz zu einfacheren Sicherungslösungen, die oft nur einen groben Schutz bieten, zeichnet sich der iC60N durch seine präzise Auslösecharakteristik aus. Die B-Charakteristik ist speziell dafür konzipiert, empfindliche elektronische Geräte zu schützen, indem sie bei geringen Überströmen schneller reagiert als z.B. C- oder D-Charakteristiken, was unerwünschte Auslösungen durch kurzzeitige Anlaufströme vermeidet. Dies garantiert einen unterbrechungsfreien Betrieb dort, wo es darauf ankommt und schützt gleichzeitig empfindliche Verbraucher.
Präziser Schutz vor Überlastung und Kurzschluss
Die Kernfunktion des A9F03316 liegt in seinem hochentwickelten Schutzmechanismus. Er reagiert auf zwei wesentliche Gefahren in Stromkreisen:
- Überlastschutz: Längere Zeit andauernde, leicht erhöhte Stromstärken, die zur Erwärmung von Leitungen und potenziellen Brandgefahren führen können. Der iC60N erkennt solche Situationen zuverlässig und unterbricht den Stromfluss, bevor Schäden entstehen können.
- Kurzschlussschutz: Plötzliche, extrem hohe Stromspitzen, die durch Isolationsfehler oder defekte Geräte verursacht werden. Der Leitungsschutzschalter löst in Millisekunden aus, um Leitungen und angeschlossene Geräte vor den katastrophalen Folgen eines Kurzschlusses zu bewahren.
Breite Anwendungsbereiche und professionelle Installation
Dank seiner robusten Bauweise und der bewährten iC60N Technologie ist der A9F03316 vielseitig einsetzbar. Er eignet sich hervorragend für die Absicherung von:
- Wohngebäuden (Aufteilungs- und Unterverteilungen)
- Gewerbeanlagen (Büros, Werkstätten, kleine Produktionsstätten)
- Industrieanlagen (für bestimmte Verbraucherkreise und Steuerungen)
- Landwirtschaftlichen Betrieben
Die dreipolige Ausführung (3P) ermöglicht die gleichzeitige Unterbrechung aller Außenleiter, was insbesondere bei Drehstromverbrauchern oder zur Gewährleistung einer vollständigen galvanischen Trennung wichtig ist. Die Installation ist für Elektrofachkräfte durch die standardisierten Abmessungen und Klemmenkonstruktionen unkompliziert und sicher.
Hervorragende technische Merkmale und Materialqualität
Der A9F03316 zeichnet sich durch eine Reihe von Merkmalen aus, die seine Langlebigkeit und Leistungsfähigkeit unterstreichen:
- Hohe Schaltleistung: Die Fähigkeit, auch bei hohen Fehlerströmen sicher auszulösen.
- Mechanische Robustheit: Gehäuse aus schlagfestem, flammhemmendem Thermoplast, das auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Lebensdauer: Konzipiert für eine hohe Anzahl von Schaltspielen, sowohl unter Last als auch im Leerlauf.
- Präzise Auslösekennlinie: Die B-Charakteristik sorgt für ein optimales Gleichgewicht zwischen Empfindlichkeit und Störungsfreiheit.
- Kompaktes Design: Spart Platz in der Verteilung und ermöglicht eine dichte Bestückung.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | A9F03316 |
| Produktserie | iC60N |
| Polanzahl | 3-polig (3P) |
| Nennstrom | 16 A |
| Auslösecharakteristik | B |
| Nennschaltvermögen (Icn) | 6 kA (gemäß EN 60898-1) – Bietet ausreichend Sicherheit für die meisten Anwendungen in Wohn- und Gewerbebereichen. |
| Spannung | Geeignet für 230/400 V AC Anwendungen. |
| Klemmentyp | Schraubklemmen mit großem Querschnittsbereich für flexible und massive Leiter; sicherer und zuverlässiger Anschluss. |
| Material des Gehäuses | Hochwertiger, flammhemmender Thermoplast (z.B. Polyamid) für maximale Sicherheit und Langlebigkeit. |
| Schutzart | IP20 (bei montiertem Zustand in einer geeigneten Verteilung) – Schutz gegen Berührung und Fremdkörper größer als 12,5 mm. |
| Umgebungstemperatur | Betriebsbereich typischerweise -25°C bis +45°C, mit Reduktion der Belastbarkeit bei höheren Temperaturen gemäß Norm. |
| Montageart | Schnappbefestigung auf einer 35 mm Hutschiene (EN 60715). |
Schutzpotenzial der B-Charakteristik erklärt
Die B-Charakteristik des A9F03316 ist ein entscheidendes Merkmal für Anwendungen, bei denen empfindliche Elektronik oder Geräte mit geringen Anlaufströmen geschützt werden müssen. Sie definiert den Bereich, in dem der Schutzschalter auslöst:
- Thermische Auslösung: Bei Überlast tritt die Auslösung typischerweise zwischen 1,13 und 1,45 Mal des Nennstroms ein. Dies schützt vor langsam entstehenden Überhitzungen.
- Magnetische Auslösung: Die Kurzschluss-Auslösung erfolgt bei einem Strom zwischen 3 und 5 Mal des Nennstroms. Diese Empfindlichkeit ist ideal für die Absicherung von:
- Beleuchtungssystemen
- Elektronischen Steuerungen
- Geräten mit geringen Anlaufströmen
Die Wahl der B-Charakteristik minimiert das Risiko von ungewollten Abschaltungen durch normale Betriebsvorgänge, wie z.B. das Einschalten von LED-Leuchten, während sie gleichzeitig einen schnellen Schutz vor gefährlichen Kurzschlüssen gewährleistet.
Häufig gestellte Fragen (FAQ) zu A9F03316 – Leitungsschutzschalter iC60N, 3P, 16A, B Charakteristik
Was ist der Hauptunterschied zwischen einem Leitungsschutzschalter und einer Schmelzsicherung?
Ein Leitungsschutzschalter ist im Gegensatz zu einer Schmelzsicherung wiederverwendbar. Nach einer Auslösung durch Überlast oder Kurzschluss kann er einfach durch das Umlegen des Hebels wieder in Betrieb genommen werden, nachdem die Ursache behoben wurde. Zudem bietet er oft eine präzisere und schnellere Auslösekennlinie.
Ist der A9F03316 für den Einsatz in Wohngebäuden geeignet?
Ja, der A9F03316 ist mit seiner B-Charakteristik und einem Nennstrom von 16A hervorragend für die Absicherung von Stromkreisen in Wohngebäuden geeignet. Er schützt typische Verbraucher wie Beleuchtung, Steckdosenkreise und kleinere Haushaltsgeräte zuverlässig.
Welche Art von Verbrauchern sollte ich mit einem Leitungsschutzschalter der B-Charakteristik absichern?
Die B-Charakteristik ist ideal für Verbraucher mit geringen Anlaufströmen, wie z.B. Heizwiderstände, Beleuchtungssysteme (inkl. LED), elektronische Steuerungen und empfindliche Messgeräte. Sie vermeidet unnötige Auslösungen durch normale Einschaltvorgänge.
Was bedeutet „3P“ bei der Bezeichnung des Leitungsschutzschalters?
„3P“ steht für dreipolig. Das bedeutet, dass der Leitungsschutzschalter alle drei Phasen (Außenleiter) eines Drehstromkreises gleichzeitig unterbricht. Dies ist wichtig für den Schutz von Drehstromverbrauchern und um sicherzustellen, dass bei einer Auslösung keine Spannung mehr auf dem Verbraucher liegt.
Wie hoch ist die maximale Kurzschlussausschaltleistung (Icn) des A9F03316?
Der A9F03316 hat eine Nennschaltvermögen von 6 kA gemäß der Norm EN 60898-1. Dies ist ausreichend für die meisten elektrischen Installationen in Wohngebäuden und kleinen Gewerbebetrieben, wo die erwarteten Kurzschlussströme diesen Wert nicht überschreiten.
Welche Leiterquerschnitte können an die Klemmen des A9F03316 angeschlossen werden?
Die genauen Leiterquerschnitte entnehmen Sie bitte dem technischen Datenblatt des Herstellers. Typischerweise unterstützen die Schraubklemmen eine breite Palette von Querschnitten für flexible und massive Leiter, oft im Bereich von ca. 1,5 mm² bis 10 mm², je nach Ausführung und Herstellerangaben.
Muss ein Leitungsschutzschalter von einer Elektrofachkraft installiert werden?
Ja, die Installation von elektrischen Schutzorganen wie Leitungsschutzschaltern muss zwingend von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installationen können zu lebensgefährlichen Situationen, Bränden und Sachschäden führen und sind in vielen Ländern gesetzlich vorgeschrieben.
