Leistungsstarke 9W AXIAL 680 – Drahtwiderstände für anspruchsvolle Elektronikanwendungen
Der 9W AXIAL 680 – Drahtwiderstand ist die optimale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und präzise Energieableitung in ihren Schaltungen benötigen. Speziell konzipiert für Anwendungen, bei denen Standardwiderstände an ihre Grenzen stoßen, bietet dieses Bauteil eine überlegene thermische Belastbarkeit und eine konstante Leistungsabgabe, die für die Langlebigkeit und Stabilität komplexer elektronischer Systeme unerlässlich ist.
Überlegene thermische Belastbarkeit und Präzision
Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallschichtwiderständen zeichnen sich Drahtwiderstände durch ihre Fähigkeit aus, hohe Leistungen zu dissipieren, ohne ihre elektrischen Eigenschaften signifikant zu verändern. Der 9W AXIAL 680 – Drahtwiderstand nutzt eine hochwertige Wicklung aus speziellem Widerstandsdraht, der eine exzellente Wärmeableitung über die axiale Oberfläche gewährleistet. Diese Konstruktion minimiert Hotspots und reduziert das Risiko von thermischem Drift, was ihn zur idealen Wahl für anspruchsvolle Schaltkreise in der Stromversorgung, bei Motortreibern oder in professionellen Audioanlagen macht. Die Toleranz von 10% stellt sicher, dass die Spezifikationen für die meisten industriellen und professionellen Anwendungen ausreichend genau sind, während die Leistung von 9 Watt eine breite Palette von Einsatzmöglichkeiten abdeckt.
Konstruktionsmerkmale und Vorteile
Die axiale Bauform des 9W AXIAL 680 – Drahtwiderstands erleichtert die Montage auf Leiterplatten (PCBs) und in Verkabelungen, da die Anschlusspins leicht gebogen und geführt werden können. Die robuste keramische Ummantelung bietet nicht nur eine hervorragende Isolation, sondern dient auch als effizienter Kühlkörper, der die Wärme an die Umgebung abgibt. Dies ist entscheidend für die Zuverlässigkeit und Lebensdauer des Bauteils, insbesondere in Umgebungen mit erhöhter Betriebstemperatur.
- Hohe Energieabsorption: Entwickelt, um bis zu 9 Watt Leistung kontinuierlich zu verarbeiten.
- Thermische Stabilität: Geringer Temperaturkoeffizient sorgt für konstante Widerstandswerte über einen weiten Temperaturbereich.
- Robuste Bauweise: Keramikgehäuse mit widerstandsfähiger Lötspitzen für Langlebigkeit.
- Einfache Integration: Axiale Anschlüsse ermöglichen unkomplizierte Montage auf Leiterplatten und in Durchsteckmontagen.
- Zuverlässige Leistung: Ideal für Lastwiderstände, Bremswiderstände und allgemeine Stromkreisstabilisierung.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für Hochleistungsanwendungen.
Technische Spezifikationen und Materialgüte
Der Kern des 9W AXIAL 680 – Drahtwiderstands bildet ein präzise gewickelter Draht aus einer Nickel-Chrom-Legierung. Diese Legierung ist bekannt für ihre hohe elektrische Resistivität und ihre hervorragende Beständigkeit gegenüber Oxidation bei hohen Temperaturen. Die Wicklung wird auf einen keramischen Kern aufgebracht, der eine gute thermische Leitfähigkeit und mechanische Stabilität gewährleistet. Anschließend wird das gesamte Bauteil mit einer nichtbrennbaren, hochtemperaturfesten Keramikmasse vergossen. Diese Vergussmasse schützt die Wicklung vor Umwelteinflüssen wie Feuchtigkeit und Staub und trägt maßgeblich zur Wärmeableitung bei. Die axialen Anschlüsse bestehen aus verzinntem Kupferdraht, der eine gute Lötbarkeit und elektrische Leitfähigkeit sicherstellt.
| Merkmal | Beschreibung |
|---|---|
| Widerstandswert | 680 Ohm |
| Leistung | 9,0 W |
| Toleranz | ±10% |

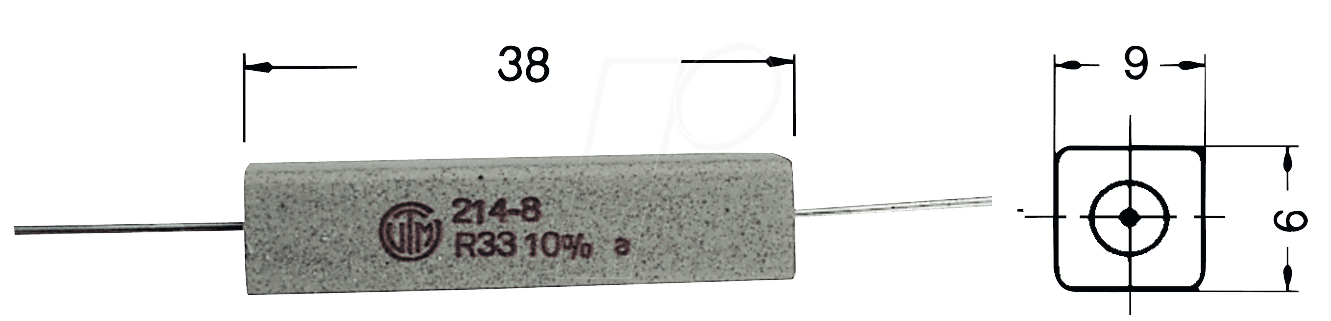

| Bauform | Axialer Drahtwiderstand |
| Gehäusematerial | Hochtemperaturfeste Keramik |
| Leiter/Anschlüsse | Verzinnter Kupferdraht (axial) |
| Wicklungsmaterial | Nickel-Chrom-Legierung |
| Einsatztemperatur (typisch) | -55°C bis +200°C (abhängig von Kühlung) |
Anwendungsbereiche und Einsatzgebiete
Der 9W AXIAL 680 – Drahtwiderstand ist ein vielseitiges Bauteil, das in einer Vielzahl von elektronischen Systemen eingesetzt wird. Seine Fähigkeit, hohe Leistungen zu verarbeiten und dabei stabil zu bleiben, macht ihn prädestiniert für:
- Stromversorgungen: Als Lastwiderstand zur Simulation von Verbrauchern, zur Entladung von Kondensatoren oder zur Begrenzung von Spitzenströmen.
- Motorsteuerungen: In Wechselrichtern und Frequenzumrichtern als Teil von Bremssystemen oder zur Strombegrenzung.
- Audioverstärker: Zur Entkopplung oder als Teil von Filterschaltungen, wo thermische Stabilität kritisch ist.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, wo Robustheit und Zuverlässigkeit an erster Stelle stehen.
- Test- und Messgeräte: Als präzise Lastwiderstände für die Charakterisierung von Netzteilen und anderen Leistungselektronikkomponenten.
- Heimkino- und Hi-Fi-Systeme: Zur Optimierung der Klangqualität und zur Erhöhung der Lebensdauer von Endstufen.
- Prototypenentwicklung: Für anspruchsvolle Schaltungen, bei denen die Leistung und thermische Belastung im Vordergrund stehen.
Die hohe Belastbarkeit und die konstante Widerstandscharakteristik sind entscheidend, um Überhitzung zu vermeiden und die Integrität des Gesamtsystems zu gewährleisten. Im Vergleich zu kleineren Widerständen, die bei gleicher Leistung schnell an ihre Grenzen stoßen und ausfallen können, bietet dieser 9W Drahtwiderstand eine deutlich längere Lebensdauer und eine höhere Betriebssicherheit.
Langzeitstabilität und Zuverlässigkeit im Betrieb
Die Wahl des richtigen Widerstandstyps ist entscheidend für die langfristige Zuverlässigkeit einer elektronischen Schaltung. Der 9W AXIAL 680 – Drahtwiderstand zeichnet sich durch seine außergewöhnliche Langzeitstabilität aus. Dies liegt an der robusten Konstruktion und den hochwertigen Materialien, die seine Widerstandswerte auch unter kontinuierlicher Belastung und bei schwankenden Umgebungstemperaturen konstant halten. Die Keramikummantelung schützt die Widerstandswicklung vor mechanischer Beschädigung und Oxidation, beides Faktoren, die bei weniger robusten Widerstandstypen zu einer Veränderung des Widerstandswertes führen können. Diese Zuverlässigkeit ist besonders in sicherheitskritischen Anwendungen oder in industriellen Umgebungen, wo Ausfallzeiten kostspielig sind, von immensem Wert.
Die Vorteile gegenüber kostengünstigeren Alternativen
Während billigere Widerstandstypen für geringe Leistungen und unkritische Anwendungen ausreichen mögen, offenbaren sie bei höherer Belastung schnell ihre Schwächen. Sie neigen zu Überhitzung, was zu thermischem Drift (Veränderung des Widerstandswertes mit der Temperatur), beschleunigter Alterung und letztendlich zum Ausfall führen kann. Der 9W AXIAL 680 – Drahtwiderstand ist jedoch speziell dafür ausgelegt, diese Herausforderungen zu meistern. Seine höhere thermische Masse und die verbesserte Wärmeableitung ermöglichen es ihm, deutlich höhere Leistungen zu verarbeiten, ohne dass seine präzisen elektrischen Eigenschaften leiden. Dies bedeutet für Sie als Anwender nicht nur eine höhere Betriebssicherheit, sondern auch eine Reduzierung von Reparatur- und Wartungskosten durch die Langlebigkeit des Bauteils.
FAQ – Häufig gestellte Fragen zu 9W AXIAL 680 – Drahtwiderstand, axial, 9,0 W, 680 Ohm, 10%
Was ist der Hauptvorteil eines axialen Drahtwiderstands gegenüber anderen Widerstandstypen?
Axiale Drahtwiderstände sind speziell für die Dissipation hoher Leistungen ausgelegt und bieten im Vergleich zu anderen Widerstandstypen wie Kohleschicht- oder Metallschichtwiderständen eine überlegene thermische Stabilität und Belastbarkeit. Dies macht sie ideal für Anwendungen, bei denen viel Wärme entsteht.
Kann der 9W AXIAL 680 – Drahtwiderstand für Dauerbetrieb verwendet werden?
Ja, der 9W AXIAL 680 – Drahtwiderstand ist für den Dauerbetrieb ausgelegt, vorausgesetzt, die Betriebsleistung überschreitet nicht die Nennleistung von 9 Watt und die Umgebungstemperatur liegt innerhalb des zulässigen Bereichs. Eine ausreichende Wärmeabfuhr durch gute Belüftung oder Kühlkörper ist jedoch immer ratsam.
Was bedeutet die Toleranz von 10% für diesen Widerstand?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 10% vom Nennwert (680 Ohm) abweichen kann. Für die meisten industriellen und Hobby-Anwendungen ist diese Genauigkeit ausreichend. Für sehr präzise Anwendungen, bei denen extreme Genauigkeit erforderlich ist, wären Widerstände mit geringerer Toleranz (z.B. 1% oder 5%) besser geeignet.
Wie wird die Wärme von diesem Drahtwiderstand abgeleitet?
Die Wärme wird primär über das Keramikgehäuse und die axialen Anschlüsse an die Umgebung abgeleitet. Die spezielle Keramikmasse, mit der der Draht vergossen ist, dient auch als Kühlkörper und verteilt die entstehende Wärme effektiv. Eine gute Belüftung oder direkter Kontakt mit einer wärmeleitenden Oberfläche kann die Kühlleistung weiter verbessern.
Ist die Lötbarkeit des 9W AXIAL 680 – Drahtwiderstands gut?
Ja, die axialen Anschlüsse bestehen aus verzinntem Kupferdraht, was eine ausgezeichnete Lötbarkeit mit Standard-Lötzinn und Lötverfahren gewährleistet. Eine saubere Lötverbindung ist entscheidend für die elektrische und thermische Performance.
Für welche Art von Schaltungen ist dieser Widerstand besonders geeignet?
Dieser Widerstand eignet sich hervorragend für Anwendungen, bei denen signifikante Energiemengen umgesetzt werden müssen, wie z.B. in Stromversorgungen als Lastwiderstände, in Motorsteuerungen als Bremswiderstände, oder in Hochleistungs-Audioschaltungen, wo thermische Stabilität und Zuverlässigkeit entscheidend sind.
Welche Lebensdauer kann ich von diesem Drahtwiderstand erwarten?
Bei sachgemäßer Anwendung, d.h. unter Einhaltung der Nennleistung und optimaler thermischer Bedingungen, können Drahtwiderstände wie der 9W AXIAL 680 eine sehr lange Lebensdauer von vielen Tausend Betriebsstunden aufweisen. Die robuste Konstruktion schützt vor den typischen Alterungsmechanismen, die kleinere Widerstände beeinträchtigen.
