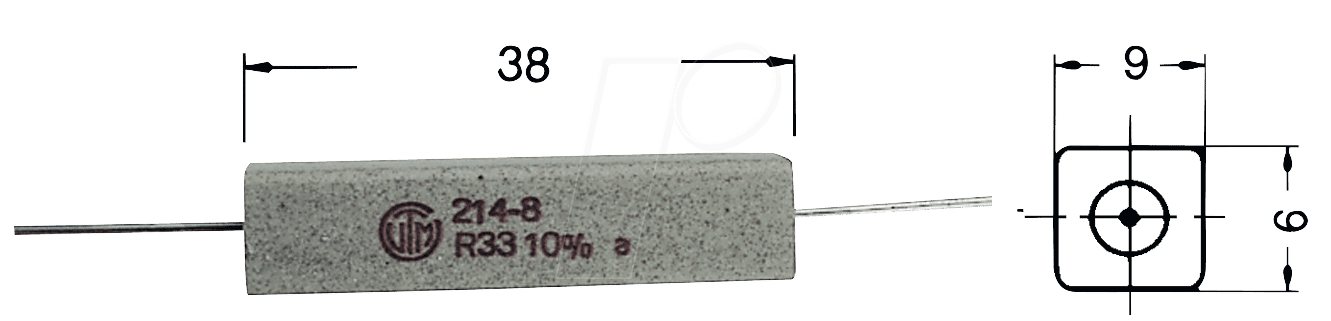

9W AXIAL 3,3 – Drahtwiderstand: Präzision und Leistung für anspruchsvolle Schaltungen
Der 9W AXIAL 3,3 – Drahtwiderstand, mit seinen präzisen 9,0 Watt Leistung und einem Widerstandswert von 3,3 Ohm bei einer Toleranz von 10%, ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und stabile Strombegrenzung in ihren elektronischen Schaltungen benötigen. Dieses Bauteil löst das Problem unkontrollierter Stromflüsse und übermäßiger Wärmeentwicklung in anspruchsvollen Applikationen, wo Standardwiderstände an ihre Grenzen stoßen.
Überragende Leistung und Zuverlässigkeit
Dieser axiale Drahtwiderstand setzt neue Maßstäbe in puncto Leistung und Beständigkeit. Im Gegensatz zu herkömmlichen Kohleschicht- oder Metallfilmwiderständen, die bei hohen Leistungsanforderungen schnell an thermische Grenzen stoßen und ihre Spezifikationen verändern können, ist der 9W AXIAL 3,3 – Drahtwiderstand speziell für die Ableitung erheblicher Energiemengen konzipiert. Seine robuste Bauweise aus hochwertigen Materialien gewährleistet eine herausragende Wärmeableitung und damit eine konstante und präzise Widerstandsfunktion auch unter Dauerbelastung. Dies verhindert Überhitzung, verlängert die Lebensdauer der Schaltungskomponenten und sorgt für eine unerschütterliche Stabilität der Systemperformance.
Technische Spezifikationen und Konstruktionsmerkmale
Die herausragende Eigenschaft des 9W AXIAL 3,3 – Drahtwiderstands liegt in seiner Konstruktion, die auf maximale Leistung und Langlebigkeit ausgelegt ist. Der Kern des Widerstands besteht aus einem präzisionsgewickelten Draht auf einem Keramikkörper, der eine hervorragende thermische Leitfähigkeit aufweist. Diese Wicklung minimiert parasitäre Induktivität, was ihn für Hochfrequenzanwendungen prädestiniert, in denen die Leistungskonstanz über einen breiten Frequenzbereich entscheidend ist. Die äußere Schutzlackierung ist temperaturbeständig und schützt den Widerstand vor Umwelteinflüssen wie Feuchtigkeit und chemischen Substanzen, was seine Zuverlässigkeit weiter erhöht.
Vorteile auf einen Blick
- Hohe Belastbarkeit: Mit einer Nennleistung von 9,0 Watt bewältigt dieser Widerstand signifikante Stromflüsse und Wärmeentwicklung, ideal für leistungsintensive Applikationen.
- Präziser Widerstandswert: Ein exakt definierter Widerstand von 3,3 Ohm mit einer Toleranz von 10% gewährleistet eine zuverlässige und vorhersagbare Schaltungsfunktion.
- Axiale Bauform: Die standardisierte axiale Anschlussgeometrie erleichtert die Montage auf Leiterplatten und die Integration in bestehende Schaltungen.
- Hervorragende Wärmeableitung: Die Konstruktion mit Keramikkern und widerstandsfähiger Schutzlackierung sorgt für effektive Kühlung und verhindert Überhitzung.
- Geringe Induktivität: Die Drahtwicklung minimiert parasitäre Induktivität, was ihn für Anwendungen mit wechselnden Strömen vorteilhaft macht.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und robuste Verarbeitung garantieren eine lange Lebensdauer und beständige Performance auch unter anspruchsvollen Bedingungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von industriellen, elektronischen und Hobby-Projekten, bei denen Leistung und Stabilität im Vordergrund stehen.
Einsatzgebiete und Anwendungsbeispiele
Der 9W AXIAL 3,3 – Drahtwiderstand ist ein unverzichtbares Bauteil in zahlreichen elektronischen Systemen, wo eine kontrollierte Stromführung und Leistungsdissipation unerlässlich ist. Typische Anwendungsbereiche umfassen:
- Leistungselektronik: Einsatz in Netzteilen, Spannungswandlern und Ladeelektroniken zur Strombegrenzung und Entladung von Kondensatoren.
- Motorsteuerungen: Zur Begrenzung von Anlaufströmen und zur Steuerung von Elektromotoren in industriellen Anwendungen.
- Audio-Verstärker: Als Lastwiderstand zur Optimierung der Ausgangsstufe und zur Erhöhung der Stabilität.
- Prüf- und Messtechnik: Als Teil von Testaufbauten und Messsystemen, bei denen präzise Stromwerte erforderlich sind.
- Heizkreise: Zur gezielten Leistungsbegrenzung in Niedervolt-Heizsystemen.
- Schutzschaltungen: Als Bestandteil von Überspannungs- und Überstromschutzmechanismen.
Tabelle: Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 9,0 Watt (W) |
| Widerstandswert | 3,3 Ohm (Ω) |
| Toleranz | ± 10% |
| Material des Widerstandselements | Hochwertiger Wickeldraht (Legierung, optimiert für Widerstand und thermische Stabilität) |
| Isolationsmaterial/Gehäuse | Keramikkern mit hitzebeständigem Schutzlack |
| Anschlussart | Axiale Lötfahnen (verzinntes Kupfer oder ähnliches leitfähiges Material) |
| Maximale Betriebstemperatur | Die genaue maximale Betriebstemperatur ist abhängig von der Montage und der umgebenden Luftzirkulation, typischerweise jedoch für Dauerbetrieb bei Nennleistung im Bereich von 150°C bis 250°C spezifiziert (Oberflächentemperatur des Widerstands). Eine ausreichende Kühlung ist essentiell. |
| Koeffizient des Temperaturwiderstands (TCR) | Geringer TCR, typischerweise im Bereich von ± 50 ppm/°C bis ± 250 ppm/°C, was eine stabile Widerstandsänderung über einen weiten Temperaturbereich gewährleistet. |
Die Vorteile der Wahl von Lan.de
Bei Lan.de bieten wir Ihnen nicht nur hochwertige Elektronikkomponenten wie den 9W AXIAL 3,3 – Drahtwiderstand, sondern auch die Sicherheit und Expertise, die Sie für Ihre Projekte benötigen. Unser Sortiment wird sorgfältig ausgewählt, um höchste Qualitätsstandards zu erfüllen. Wir verstehen die technischen Anforderungen unserer Kunden und stellen sicher, dass Sie präzise und zuverlässige Bauteile für Ihre Schaltungen erhalten.
FAQ – Häufig gestellte Fragen zu 9W AXIAL 3,3 – Drahtwiderstand, axial, 9,0 W, 3,3 Ohm, 10%
Was bedeutet die Nennleistung von 9,0 Watt für diesen Widerstand?
Die Nennleistung von 9,0 Watt gibt an, welche elektrische Leistung der Widerstand im Dauerbetrieb unter definierten Bedingungen (z.B. freistehend im Luftstrom) kontinuierlich in Wärme umwandeln kann, ohne beschädigt zu werden oder seine Spezifikationen wesentlich zu verändern. Für eine höhere Lebensdauer und Stabilität wird empfohlen, die tatsächliche Belastung unterhalb der Nennleistung zu halten, insbesondere bei schlechter Kühlung.
Warum ist die axiale Bauform wichtig?
Die axiale Bauform mit den Anschlüssen an beiden Enden des zylindrischen Gehäuses ist ein Industriestandard, der eine einfache und effiziente Montage auf Leiterplatten mittels Durchstecktechnik (Through-Hole Technology, THT) ermöglicht. Sie erlaubt eine gute mechanische Befestigung und eine gleichmäßige Wärmeabfuhr, wenn sie korrekt auf der Platine montiert ist.
In welchen Situationen sind Drahtwiderstände besser geeignet als andere Widerstandstypen?
Drahtwiderstände, insbesondere solche mit hoher Nennleistung wie dieser 9W-Typ, eignen sich hervorragend für Anwendungen, bei denen hohe Ströme fließen, viel Wärme abgeführt werden muss oder eine hohe Präzision und Stabilität über einen breiten Temperaturbereich erforderlich sind. Sie sind in der Regel robuster gegenüber kurzzeitigen Überlasten und thermischen Schocks als Kohleschicht- oder Metallfilmwiderstände.
Was bedeutet eine Toleranz von 10%?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 10% vom nominalen Wert (3,3 Ohm) abweichen kann. Für präzise Schaltungen, bei denen selbst geringe Abweichungen kritisch sind, sind Widerstände mit geringerer Toleranz (z.B. 1%, 5%) zu bevorzugen. Für viele allgemeine Anwendungen und als Lastwiderstand ist eine 10%-Toleranz jedoch ausreichend.
Wie wird die Wärmeabfuhr bei axialen Drahtwiderständen am besten gewährleistet?
Die Wärmeabfuhr kann durch verschiedene Maßnahmen optimiert werden. Dazu gehört die Montage auf Leiterplatten mit ausreichender Kupferfläche, um als Kühlkörper zu dienen, die Vermeidung der Montage in engen, schlecht belüfteten Gehäusen und die Verwendung von Kühlkörpern, falls die Belastung die Nennleistung annähert oder überschreitet. Achten Sie darauf, dass die Anschlüsse des Widerstands nicht durch andere Komponenten oder Lötstellen übermäßig thermisch isoliert werden.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Drahtwiderstände können je nach Konstruktion eine gewisse parasitäre Induktivität aufweisen, die sich bei sehr hohen Frequenzen negativ auswirken kann. Die Wicklung dieses 9W AXIAL Widerstands ist jedoch in der Regel so konzipiert, dass sie die Induktivität minimiert, was ihn für viele Hochfrequenzanwendungen in dem relevanten Leistungsbereich geeignet macht. Für extrem hohe Frequenzen (MHz-Bereich und höher) sind jedoch spezielle Hochfrequenzwiderstände oft die bessere Wahl.
Welche Lebensdauer kann ich von diesem Widerstand erwarten?
Die Lebensdauer eines Widerstands hängt von vielen Faktoren ab, darunter die tatsächliche Belastung, die Betriebstemperatur, die Qualität der Lötverbindungen und Umwelteinflüsse. Bei sachgemäßer Anwendung innerhalb seiner Spezifikationen und unter Berücksichtigung einer ausreichenden Kühlung sind Drahtwiderstände dieser Art für ihre Langlebigkeit bekannt und können in vielen Anwendungen eine Betriebsdauer von vielen zehntausend Stunden erreichen.
